Nasady Kominowe: Funkcje, Rodzaje i Znaczenie dla Bezpieczeństwa oraz Efektywności Ogrzewania

Budowa lub remont domu to proces pełen decyzji, a jednym z kluczowych, choć często niedocenianych elementów, który ma ogromny wpływ na bezpieczeństwo, komfort i efektywność energetyczną budynku, jest zakończenie komina. Mowa o nasadach kominowych, potocznie nazywanych „strażakami” czy „daszkami”. Zmienna pogoda, charakteryzująca się naprzemiennym występowaniem śniegu, deszczu i porywistego wiatru, sprawia, że coraz częściej pojawia się potrzeba stosowania nasad kominowych na dachach.

Nasady kominowe stanowią kluczowy element zapewniający prawidłowe funkcjonowanie i bezpieczeństwo instalacji kominowych. Są to niepozorne, ale bardzo ważne elementy, które montuje się na szczycie kominów. W wielu przypadkach ich zamontowanie jest niezbędne, aby utrzymać w przewodzie kominowym optymalny ciąg.

SMARTFLOW: Innowacyjny Filtr Dymowo-Spalinowy i Stabilizator Ciągu Kominowego

Na rynku dostępne są zaawansowane rozwiązania, takie jak filtr dymowo-spalinowy/stabilizator ciągu kominowego SMARTFLOW. Jest to nasada kominowa (inaczej nakładka kominowa) wykonana z najwyższej jakości stali chromoniklowej, nierdzewnej i kwasoodpornej. Stosowana jest do przewodów kominowych, dymowych i wentylacyjnych o przekroju prostokątnym, okrągłym i owalnym. Produkcja odbywa się w odmianach pozwalających na zastosowanie w przewodach o dowolnym przekroju i każdym rozmiarze. Oprócz modeli na standardowe wymiary kominów, SMARTFLOW wykonywany jest również na wymiar, zgodnie z zamówieniem Klienta.

SMARTFLOW montuje się na końcu przewodu kominowego. Spojlery regulatora SMARTFLOW RC14 mają średnicę 45 cm, a element wkładany do komina, czyli tzw. stopa, standardowo ma wysokość około 32 cm. Spojlery regulatora SMARTFLOW Junior mają średnicę 25 cm. To swego rodzaju „daszek” na komin, zakończenie komina zabezpieczające przed odwróceniem ciągu.

Zalety Stosowania SMARTFLOW

Badania z zamontowanym filtrem dymowo-spalinowym / stabilizatorem ciągu kominowego SMARTFLOW zaobserwowały znaczące korzyści w porównaniu do badań bez zastosowanej nasady:

• Obniżenie emisji tlenku węgla (CO) o 30,6%.
• Obniżenie emisji tlenków azotu (NOx) o 19%.
• Obniżenie emisji sumy związków organicznych (OGC) o 18,2%.
• Obniżenie emisji pyłu o 34,1%.

Stabilizacja ciągu kominowego przez SMARTFLOW powoduje ograniczenie niskiej emisji (zanieczyszczeń takich jak pyły, CO, SO2, NOx) do atmosfery nawet do 70%. Kondensacja pary wodnej i osadzanie sadzy w kominie zostaje zredukowane nawet o 80%.

Filtr dymowo-spalinowy / stabilizator ciągu kominowego SMARTFLOW może mieć zastosowanie do wyrobów opalanych paliwami stałymi, takich jak wkłady kominkowe, ogrzewacze pomieszczeń, kuchnie grzewcze, akumulacyjne ogrzewacze pomieszczeń o nominalnej mocy cieplnej do 50 kW, zgodnie z Rozporządzeniem Komisji Europejskiej (UE) 2015/1185 w odniesieniu do wymogów dotyczących ekoprojektu dla miejscowych ogrzewaczy pomieszczeń na paliwo stałe.

UWAGA: Montaż SMARTFLOW nie zmienia klasyfikacji urządzenia na „ekoprojektowe” w przypadku Miejscowych Ogrzewaczy Pomieszczeń (MOP) ani nie zmienia klasyfikacji pieców CO na wyższą klasę (np. z 3 na 5). Przy modernizacjach źródła ciepła SMARTFLOW jest kosztem kwalifikowanym w programie Czyste Powietrze.

SMARTFLOW ustabilizuje ciąg kominowy w niemal każdym kominie odprowadzającym spaliny z niemal każdego systemu grzewczego (wyjątkiem są kotły kondensacyjne). SMARTFLOW Junior z powodzeniem ustabilizuje pracę kanałów wentylacyjnych. Regulator SMARTFLOW w ogromnej większości przypadków pozwala zniwelować negatywny wpływ czynników atmosferycznych na pracę komina, a tym samym również na pracę urządzeń grzewczych. Regulatory ciągu kominowego wyraźnie ograniczają oddziaływanie temperatury powietrza, ciśnienia atmosferycznego czy siły i kierunku wiatru na funkcjonowanie instalacji grzewczej.

Regulacja ilości powietrza biorącego udział w procesie spalania jest podstawowym wymogiem efektywnej pracy całego systemu grzewczego. Niezależnie od rodzaju wykorzystywanego opału, odpowiedni przepływ powietrza w ciągu kominowym sprawia wzrost temperatury w komorze spalania, komin nagrzewa się równomiernie na całej swojej długości, wyeliminowany zostaje efekt cofania spalin, a spalanie staje się niezależne od aktualnych warunków pogodowych. Powoduje to oszczędności w zużyciu paliwa sięgające w niektórych przypadkach nawet powyżej 40%! Wartości te potwierdzają opinie użytkowników, mówiące o oszczędnościach na paliwie (np. pellet, ekogroszek, drewno, olej opałowy) oraz rozwiązaniu problemów z mokrym kominem, co przekłada się na mniejsze zużycie opału i stabilną pracę urządzeń grzewczych.

Potwierdzona Skuteczność SMARTFLOW: Opinie Użytkowników

Użytkownicy SMARTFLOW często podkreślają szereg korzyści:

• Oszczędność opału: Zauważalna redukcja zużycia pelletu, ekogroszku, drewna czy oleju opałowego, często przekraczająca oczekiwania i sięgająca od 15-20% do nawet 40-50%.
• Stabilizacja ciągu: Urządzenie skutecznie stabilizuje ciąg kominowy, eliminując problemy z cofaniem się dymu, szczególnie przy silnym wietrze.
• Suchy komin: Dzięki stabilizacji ciągu i podniesieniu temperatury spalin, problem kondensacji pary wodnej i mokrego komina zostaje rozwiązany. Usuwa to nagar i osady sadzy, które wcześniej były trudne do usunięcia.
• Lepsze spalanie: Spokojne i równomierne spalanie opału, niezależne od warunków atmosferycznych, co przekłada się na wyższą efektywność grzewczą.
• Prosty montaż: Użytkownicy często wskazują na łatwość instalacji urządzenia.
• Wsparcie techniczne: Firma zapewnia szczegółowe wyjaśnienia dotyczące działania, montażu i regulacji.

Rola Komina i Problemy z Ciągiem

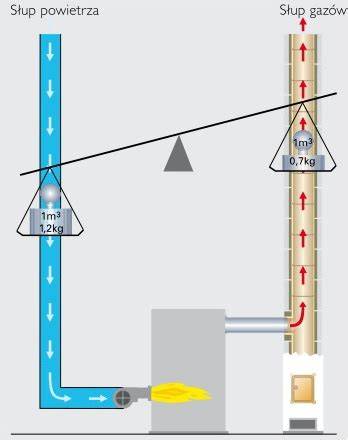

Komin pełni dwie kluczowe funkcje. Po pierwsze, jest to oczywiste odprowadzanie dymu i spalin, które jest możliwe dzięki różnicy ciśnień oraz temperatur wewnątrz i na zewnątrz przewodu. Po drugie, komin odpowiada za doprowadzanie powietrza niezbędnego do spalania. Przykładowo, do prawidłowego spalenia 1 kg drewna potrzeba aż 4,5 m³ powietrza. Komin, wytwarzając ciąg, zasysa to powietrze i jednocześnie odprowadza dym.

Problemy Wynikające z Niewłaściwego Działania Komina

• Nieefektywne i nieekologiczne spalanie: Zbyt słaby komin (za niski, za mały przekrój) pobiera niewystarczającą ilość powietrza, co prowadzi do słabego grzania i większej produkcji sadzy oraz popiołu.
• Przedwczesne spalanie i wychładzanie: Zbyt duży komin podłączony do urządzenia o mniejszym zapotrzebowaniu na powietrze powoduje zbyt szybkie spalanie paliwa i wychładzanie wnętrza urządzenia.
• Zagrożenie tlenkiem węgla (CO): Potocznie nazywany czadem, tlenek węgla wytwarza się w wyniku spalania paliwa bez udziału dostatecznej ilości tlenu. Może powstawać w piecach i kominkach podłączonych do źle zaprojektowanych lub zbyt słabych kominów. Niewidoczny i bezwonny gaz jest zabójczy już w małych ilościach, prowadząc do zatruć, często śmiertelnych.
• Mokry komin i kondensacja: Przy nowoczesnych urządzeniach grzewczych o niskiej temperaturze spalin, w górnej części komina może dochodzić do skraplania się pary wodnej, co prowadzi do jego zawilgocenia i degradacji.
• Turbulentny przepływ spalin i pulsacje: Niewłaściwy ciąg może powodować burzliwy przepływ spalin, utrudniając regulację procesu spalania.

Czynniki Wpływające na Siłę Ciągu Naturalnego

Na siłę ciągu naturalnego wpływają między innymi:

• Temperatura otoczenia: Zimą, gdy jest niska, siła ciągu znacznie wzrasta. Latem, gdy jest gorąco, w kominach o ciągu naturalnym może pojawić się ciąg wsteczny.
• Ciśnienie atmosferyczne: Wysokie ciśnienie zwiększa siłę wyporu, niskie - zmniejsza.
• Wysokość geograficzna: Wzrost wysokości nad poziomem morza zmniejsza siłę wyporu, ponieważ powietrze i spaliny stają się rzadsze.
• Wiatr: Jego oddziaływanie zależy od prędkości i kierunku. Może zwiększyć lub zmniejszyć siłę ciągu kominowego od +30 do -70 Pa.
• Budowa komina: Materiał, kształt, zmiany przekroju, brak lub słaba izolacja termiczna, a także nieszczelności mogą osłabiać ciąg.

Rodzaje Nasad Kominowych i Zasady Działania

Montaż dodatkowych urządzeń, takich jak nasady kominowe, może w istotnym stopniu usprawnić działanie komina i całego systemu ogrzewania. Zapewniają one odpowiedni ciąg kominowy i ochronę przed ciągiem wstecznym, a także zabezpieczają komin przed opadami atmosferycznymi.

Nasady Stałe („Parasol”)

To najprostszy i najbardziej podstawowy rodzaj nasady kominowej, często nazywany daszkiem. Jej głównym zadaniem jest ochrona przewodu kominowego przed opadami atmosferycznymi - deszczem i śniegiem, co zabezpiecza wnętrze komina przed zawilgoceniem. Ich wydajność jest jednak znacznie niższa niż przy nasadach obrotowych.

Nasady Obrotowe (Turbowenty)

Nasada obrotowa jest wprawiana w ruch za pomocą siły wiatru. Wyprofilowane łopatki wytłaczają powietrze z komina, tworząc podciśnienie. Im wiatr jest silniejszy, tym większe podciśnienie jest generowane, co zwiększa i stabilizuje ciąg oraz zapobiega powstawaniu ciągu wstecznego. Często spotykane na dachach budynków wielorodzinnych i obiektów przemysłowych, nasady kuliste (turbowenty) napędzane są siłą wiatru. Ważne: nasady tego typu przeznaczone są wyłącznie do przewodów wentylacji grawitacyjnej.

Nasady Samonastawne (Typu „Strażak”)

Nasada kominowa samonastawna zaliczana jest do najefektywniejszych pod względem wspomagania pracy komina i ochrony. „Strażak” to obrotowa nasada kominowa, która dzięki swojej konstrukcji samoczynnie ustawia się zgodnie z kierunkiem wiatru, zawsze osłaniając wylot komina od strony nawietrznej. Jednocześnie, po stronie zawietrznej powstaje podciśnienie, które „wysysa” spaliny z przewodu kominowego, skutecznie stabilizując i wzmacniając ciąg. Nasada „strażak” jest osadzona na podstawie wyposażonej w łożyska i dzięki elementowi przypominającemu statecznik (miecz) poddaje się ruchom wiatrów. Może być stosowana w przewodach kominowych spalinowych i dymowych. Dodatkową zaletą jest oryginalny wygląd.

Nasady Hybrydowe

Odmianą nasady obrotowej jest nasada hybrydowa, wyposażona dodatkowo w silnik bezszczotkowy o małej mocy. Silnik stabilizuje pracę turbiny, gdy siła wiatru jest zbyt mała, zapewniając równy poziom generowanego podciśnienia. Pozwala to uzyskać lepszy ciąg nawet przy niewielkim wietrze.

Kiedy Stosować Nasady Kominowe? Przepisy i Warunki

Decyzja o montażu nasady kominowej jest ściśle związana z rodzajem urządzenia grzewczego i lokalizacją budynku. Zgodnie z Rozporządzeniem Ministra Infrastruktury z dnia 12 kwietnia 2002 r. w sprawie warunków technicznych, jakim powinny odpowiadać budynki i ich usytuowanie (§ 143. 1.): „W budynkach usytuowanych w II i III strefie obciążenia wiatrem, określonych Polskimi Normami, należy stosować na przewodach dymowych i spalinowych nasady kominowe zabezpieczające przed odwróceniem ciągu (...)”. Strefy te obejmują znaczną część Polski, zwłaszcza pas nadmorski oraz tereny podgórskie i górskie, gdzie występują silne i porywiste wiatry. W przypadku I strefy obciążenia wiatrem, stosowanie nasady kominowej jest opcjonalne, ale zalecane dla bezpieczeństwa.

Wymóg ten nie obowiązuje w przypadku palenisk i komór spalania z mechanicznym pobudzaniem wentylacji spalin, czyli wszystkich kotłów z wentylatorem wyciągowym, w tym wszystkich nowoczesnych kotłów gazowych z zamkniętą komorą spalania. W ich przypadku wytwarzany ciąg w kominie jest wystarczający, aby przeciwstawić się nawet silnym wiatrom.

Dodatkowe Warunki Wskazujące na Konieczność Montażu Nasady

Poza znajdowaniem się w II lub III strefie obciążenia wiatrem, dodatkowymi warunkami skłaniającymi do montażu nasady kominowej są:

• Wysokie drzewa lub budynki w pobliżu domu.
• Wylot komina znajdujący się poniżej kalenicy dachu.
• Krótki przewód do odprowadzania dymu lub spalin o niewielkim przekroju.
• Chęć poprawy wentylacji grawitacyjnej.
• Występowanie niezidentyfikowanych problemów z ciągiem kominowym.

Niestabilny ciąg może prowadzić do niepełnego spalania, kopcenia, a w skrajnych przypadkach do cofania się dymu do kotłowni. Zjawisko odwrócenia ciągu jest niezwykle groźne, ponieważ spaliny zamiast uchodzić na zewnątrz, są wtłaczane z powrotem do pomieszczeń, stwarzając bezpośrednie zagrożenie dla zdrowia i życia domowników.

Wybór, Materiały i Konserwacja Nasady Kominowej

Nasada kominowa jest stale narażona na działanie ekstremalnych warunków atmosferycznych i agresywnych związków chemicznych zawartych w spalinach, dlatego wybór odpowiedniego modelu i materiału jest kluczowy.

Materiały i Jakość Wykonania

Różne typy nasad wymagają różnych materiałów, zależnie od przeznaczenia:

Elementy systemów kominowych wykonane ze stali gatunku 1.4404 są korzystnym rozwiązaniem dającym gwarancję wieloletniej eksploatacji. Podstawowe elementy wkładów kominowych produkowane są ze stali o grubości 0,5 mm lub 0,8 mm w zakresie typowych średnic od 100 do 300 mm.

Konstrukcja i Stabilność Montażu

Nasada musi być solidnie przymocowana do komina, aby oprzeć się nawet najsilniejszym porywom wiatru. W przypadku nasad obrotowych, kluczowym elementem są łożyska - najlepiej, aby były umieszczone na zewnątrz, ponad strumieniem spalin. Dzięki temu nie są narażone na działanie wysokiej temperatury i zanieczyszczeń, co znacząco wydłuża ich żywotność.

Dostęp do Czyszczenia i Konserwacja

Przepisy wymagają, aby przewody dymowe od urządzeń opalanych paliwem stałym były czyszczone z sadzy cztery razy w roku. Wybrana nasada musi umożliwiać łatwy i bezproblemowy dostęp do przewodu kominowego dla kominiarza. Konstrukcja nasady SMARTFLOW, pozwalająca na zdejmowanie czapy, znacznie ułatwia prace konserwacyjne.

Instalacja i Wybór

Kluczowym kryterium przy wyborze nasady jest rodzaj przewodu kominowego (wentylacyjny, spalinowy, dymowy) oraz przeznaczenie (budynek jedno- czy wielorodzinny, przemysłowy). Należy zwrócić uwagę na dostępność różnych typów podstaw montażowych. W przypadku, gdy w jednym kominie umieszczonych jest kilka przewodów, każdy z nich należy wyposażyć w osobną nasadę. Warto pamiętać, że nawet najlepsza nasada kominowa nie spełni swojej funkcji, jeśli zostanie nieprawidłowo dobrana lub zamontowana, dlatego zarówno wybór, jak i instalację warto powierzyć doświadczonemu instalatorowi lub mistrzowi kominiarskiemu.
