Sufity Podwieszane Przeciwpożarowe

Modułowe sufity podwieszane to coraz bardziej popularne rozwiązanie stosowane do wykończenia wnętrz obiektów użytkowych. Nie tylko jednak te walory przekonują projektantów i inwestorów do ich stosowania w swoich realizacjach. Sufity podwieszane stanowią niezwykle ważny element wyposażenia wnętrza również z powodu bezpieczeństwa pożarowego.

Rola Sufitów Podwieszanych w Bezpieczeństwie Pożarowym

Ochrona przeciwpożarowa obiektów budowlanych opiera się zarówno na rozwiązaniach aktywnych, jak i pasywnych. Zabezpieczenie aktywne zapewniają różnorodne systemy alarmowe oraz systemy gaśnicze, np. instalacje tryskaczowe. Ochrona pasywna obejmuje natomiast dobór odpowiednich, przebadanych, a zatem spełniających normy materiałów budowlanych i wykończeniowych.

Wśród elementów pasywnego zabezpieczenia przeciwpożarowego znajdują się między innymi sufity podwieszane. Pomagają chronić konstrukcję budynku podczas pożaru, dając czas strażakom na przeprowadzenie skutecznej akcji ewakuacyjnej oraz gaśniczej.

Jako element pasywnego zabezpieczenia przeciwpożarowego, sufity podwieszane spełniają kilka funkcji:

• Wydłużają czas na bezpieczne opuszczenie budynku.
• Ochraniają i zabezpieczają urządzenia i instalacje zamontowane w przestrzeni między stropem a sufitem podwieszanym.
• Mogą pozytywnie wpływać na odporność ogniową stropu nośnego.

Kluczowe Parametry Ogniochronne: Reakcja na Ogień i Odporność Ogniowa

Reakcja na Ogień (Euroklasy)

W kwestii zabezpieczenia przeciwpożarowego, podstawowe znaczenie mają materiały, z jakich wykonane są sufity podwieszane. Powinny być one niepalne lub niezapalne, niekapiące i nieodpadające pod wpływem ognia, a zatem mieć określoną Euroklasę. W związku z tym, płyty wypełniające konstrukcję sufitu, również wtedy, gdy spełniają głównie funkcję dekoracyjną lub akustyczną, muszą być odpowiednio sklasyfikowane przede wszystkim w zakresie tzw. reakcji na ogień.

Reakcja na ogień jest jednym z podstawowych wymogów stawianych sufitom podwieszanym w zakresie bezpieczeństwa użytkowania. Badanie reakcji na ogień przeprowadzane jest obecnie w oparciu o europejskie normy, które zastąpiły wcześniejsze krajowe metody badawcze. Zharmonizowana norma PN-EN 13964 „Sufity podwieszane. Wymagania i metody badań” wyznacza standard PN-EN 13501 - 1 do badań i klasyfikacji reakcji na ogień elementów połaci sufitowej i rusztu.

Harmonizacja europejskich standardów technicznych oraz włączenie norm unijnych do ustawodawstwa państw członkowskich pozwoliła stworzyć ujednoliconą klasyfikację sufitów podwieszanych ze względu na ich reakcję na ogień według tzw. Euroklas. Wyodrębnione zostały Euroklasy od A1 do F, gdzie F oznacza najgorszą reakcję materiału na ogień.

Wymogi dotyczące wydzielania dymu, kapania i odpadania pod wpływem ognia uregulowane są oddzielnymi przepisami w poszczególnych krajach europejskich. Wydzielanie dymu podlega ocenie od s1 (najmniej dymu) do s3 (brak ograniczeń), a kapanie i odpadanie pod wpływem ognia - od d0 (nie występuje) do d2 (brak ograniczeń). Dla przykładu, reakcja na ogień mineralnych płyt sufitowych to A2-s1, d0.

Odporność Ogniowa (REI)

Gdy dochodzi do pożaru w budynku, bardzo ważne jest zachowanie stabilności jego konstrukcji nośnej, by nie groziła zawaleniem, szczególnie do momentu przeprowadzenia bezpiecznej ewakuacji ludzi. W całej Europie obowiązują wymogi dotyczące zabezpieczenia konstrukcji nośnej przed działaniem ognia, które określają czas ochrony poszczególnych elementów. W praktyce, odporność ogniowa oznacza maksymalny czas, w którym dany układ konstrukcyjny zachowuje swoje niezmienione właściwości techniczne w kontakcie z ogniem.

Wymagany czas ochrony elementów konstrukcyjnych zależy między innymi od wysokości budynku oraz umiejscowienia w nim danego pomieszczenia, a także od tego, czy istnieją aktywne zabezpieczenia przeciwpożarowe oraz od rodzaju konstrukcji nośnej, która ma być chroniona.

Odpowiednio dobrany pod względem reakcji na ogień sufit podwieszany pełni rolę ochrony pasywnej, tak istotnej szczególnie w pierwszej fazie pożaru. Wymogi unijne w zakresie odporności ogniowej (norma PN-EN 13501-2) określają trzy warunki, które dany układ konstrukcyjny musi spełnić podczas pożaru:

• R (nośność) - zdolność do przenoszenia obciążeń.
• E (szczelność) - zachowanie niezmiennego kształtu.
• I (izolacyjność ogniowa) - utrzymanie określonej temperatury po stronie nie mającej kontaktu z ogniem.

Podczas badań mierzy się czas do osiągnięcia tzw. stanów granicznych powyższych parametrów. Czas, w którym badany układ osiągnął stan graniczny, podaje się w interwałach 30-minutowych (np. REI 30, REI 60, REI 90, REI 120 itd.). Właściwości ogniowe materiału, z którego wykonano sufit podwieszany, mają ogromne znaczenie szczególnie w pierwszej fazie pożaru.

Wymogi Prawne i Normatywne

Rozporządzenie Ministra Infrastruktury z dnia 12 kwietnia 2002 r. w sprawie warunków technicznych, jakim powinny odpowiadać budynki i ich usytuowanie (Dz.U. Nr 75. poz. 650), określa, że: „Okładziny sufitów oraz sufity podwieszone należy wykonywać z materiałów niepalnych lub niezapalnych, niekapiących i nieodpadających pod wpływem ognia".

W związku z cytowaną podstawą prawną dla materiału, z którego wykonany jest sufit podwieszany, określana jest jego reakcja na ogień. Z wprowadzaniem europejskiej normy na sufity podwieszane EN 13964, badania reakcji na ogień są przeprowadzane w oparciu o poniższe normy europejskie, a materiały są klasyfikowane (jednakowo dla wszystkich krajów Unii Europejskiej) według tzw. Euroklas:

• PN EN ISO 1182 - Reakcja na ogień materiałów budowlanych.
• PN EN ISO 11925-2 - Reakcja na ogień. Zapalność wyrobów budowlanych przy bezpośrednim działaniu płomienia.

Obecnie odporność ogniowa kompletnego systemowego sufitu badana jest według PN-EN 1364-2:2001 „Badania odporności ogniowej elementów nienośnych”. Podczas badania mierzy się czas do osiągnięcia tzw. stanów granicznych nośności (R), szczelności (E) i izolacyjności ogniowej (I). Czas, w którym badany sufit osiągnął stan graniczny, podaje się w interwałach 30-minutowych. Dokumentem potwierdzającym przeprowadzone badanie jest klasyfikacja w zakresie odporności ogniowej. Inne istotne normy to:

• PN-B-02851-1:1997 „Ochrona przeciwpożarowa budynków. Badania odporności ogniowej elementów budynków”.
• PN-B-02875:1998 „Ochrona przeciwpożarowa budynków”.

Projektowanie i Montaż Ogniochronnych Sufitów Podwieszanych

Podstawowym założeniem każdego systemu ognioodpornego jest zastosowanie odpowiednich materiałów wchodzących w jego skład. Sufity podwieszane wykonane z materiałów niepalnych lub niezapalnych, oraz niekapiące i nieodpadające pod wpływem ognia (co powinny potwierdzać odpowiednie klasyfikacje uzyskane na podstawie badań), stanowią element pasywnej ochrony ogniowej budynku.

Stosuje się również odpowiednie zabezpieczenia, aby nie dopuścić do możliwości przedostania się ognia przez instalacje wentylacyjne, oprawy oświetleniowe, głośniki i inne elementy instalowane w sufitach. Dotyczy to również połączeń między ścianą a sufitem i kołków użytych do mocowania wieszaków.

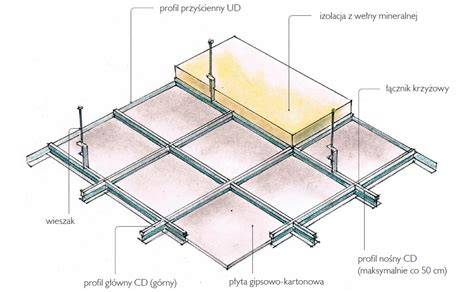

Warunkiem spełnienia swojej roli przez ogniochronny sufit podwieszany jest również zachowanie minimalnej odległości od konstrukcji nośnej, aby nie następowało jej nagrzewanie. Sufit nie może być dodatkowo obciążony instalacjami ani dodatkowymi izolacjami (chyba, że przewiduje to Aprobata Techniczna). Każda oprawa oświetleniowa, anemostat itp. powinny mieć wydzielone osobne wieszaki.

Rodzaje i Przykłady Rozwiązań Ogniochronnych

Producenci modułowych sufitów podwieszanych oferują najczęściej kompletne systemy sufitowe: płyty, konstrukcje oraz akcesoria usprawniające montaż. Szeroka gama sufitów podwieszanych zawiera płyty z wełny mineralnej, włókna szklanego, a także płyty metalowe, które mogą posiadać właściwości ogniochronne. Ze względu na różnorodność oferowanych produktów, wśród nich znaleźć można rozwiązania odpowiadające wszelkim indywidualnym oczekiwaniom w zakresie odporności ogniowej.

Przykładem rozwiązania jest sufit podwieszany ogniochronny Knauf D112, który jest jednopoziomowym systemem z płyt kartonowo-gipsowych, łączącym stalową konstrukcję z okładziną. Dedykowany do pomieszczeń wymagających ochrony ogniochronnej, oferuje niezawodną stabilność i estetyczne wykończenie. Jest to rozwiązanie klasy EI30.

Niektóre płyty mineralne, takie jak grupy Prima, zamontowane w określony w Aprobacie Technicznej sposób, zapewniają dwugodzinną (REI 120) ochronę stropów o konstrukcji stalowej i żelbetowej.

Marka RIGIPS również oferuje sufity podwieszane jako optymalne rozwiązanie pod kątem ochrony przeciwpożarowej. Klasyczne, gładkie sufity wykonane z płyt gipsowo-kartonowych RIGIPS o odpowiedniej grubości, mocowane na stelażu z profili, zapewniają bezpieczeństwo pożarowe.
