Nowoczesne projektowanie systemów oddymiania coraz częściej opiera się na analizach rozwoju pożaru CFD (Computational Fluid Dynamics). Dzięki nim możliwe jest precyzyjne odwzorowanie zjawisk towarzyszących pożarowi - rozprzestrzeniania się dymu, ognia i wzrostu temperatury. Analizy te pozwalają nie tylko na sprawdzenie skuteczności przyjętych rozwiązań, ale także na ich optymalizację pod kątem bezpieczeństwa, kosztów i wymagań prawnych.
Symulacje CFD to numeryczne modelowanie rozprzestrzeniania dymu i ciepła w budynkach - służą weryfikacji systemów oddymiania i uzgodnieniom z rzeczoznawcą. W poniższym przewodniku dowiesz się, kiedy są wymagane, ile kosztują i jakie programy stosować.
Wprowadzenie do symulacji CFD w ochronie przeciwpożarowej
Symulacje CFD oddymiania (Computational Fluid Dynamics) to numeryczne modelowanie przepływów płynów - w tym dymu i gorących gazów pożarowych. Dzięki nim możemy przewidzieć, jak dym rozprzestrzenia się w budynku, zanim powstaną rysunki wykonawcze, co pozwala optymalizować układ klap oddymiających i wentylację pożarową. Analiza numeryczna oddymiania stanowi dziś standard w odpowiedzialnym projektowaniu systemów ochrony przeciwpożarowej dla dużych i skomplikowanych obiektów.
W Twoim zakładzie produkcyjnym, biurze lub obiekcie trwa praca, jak każdego innego dnia. Pomieszczenia wypełnione są ludźmi, urządzenia pracują, dokumenty przenoszone są z jednego miejsca w drugie. Nagle, z nieznanego źródła, zaczyna się pożar. Dym szybko wypełnia przestrzeń, a panika ogarnia wszystkich dookoła. Na szczęście odpowiednie przygotowanie i zaprojektowanie systemu oddymiania czy zabezpieczeń przeciwpożarowych mogą uratować życie i zminimalizować straty materialne. Nie wystarczą jednak czujki dymu czy strategicznie rozmieszczone gaśnice, szczególnie kiedy w grę wchodzą duże obiekty przemysłowe, produkcyjne czy wielopiętrowe biurowce. W tym wpisie przybliżymy, jak innowacyjne symulacje CFD mogą stać się najlepszym sojusznikiem w walce z pożarem.
Dlaczego wykonuje się symulacje CFD?
Sprawdzenie skuteczności oddymiania przy pomocy urządzeń ściennych
Modele CFD pokazują, czy dym i ciepło są skutecznie odprowadzane z przestrzeni objętej pożarem. Pozwalają ocenić, czy klapy oddymiające lub ścienne urządzenia oddymiające są odpowiednio dobrane.
Dobór wydajności wentylatorów napowietrzających
Prawidłowe funkcjonowanie systemu oddymiania wymaga bilansu pomiędzy odprowadzaniem dymu, a doprowadzeniem powietrza uzupełniającego. Symulacje CFD pozwalają zoptymalizować dobór wentylatorów napowietrzających, tak aby uniknąć zjawiska cofania się dymu czy niekontrolowanych strug powietrza. Dają możliwość osiągnięcia niższych wydajności wentylatorów w stosunku do obliczeń matematycznych.
Uwzględnienie wpływu warunków atmosferycznych
Analiza CFD umożliwia uwzględnienie takich czynników, jak wiatr czy różnice temperatur. W praktyce oznacza to weryfikację, czy system oddymiania zachowa skuteczność również w trudnych warunkach pogodowych - co jest szczególnie istotne w przypadku rozwiązań grawitacyjnych. Skuteczność systemu oddymiania ma duże znaczenie głównie w warunkach letnich.
Znaczenie praktyczne symulacji CFD
- Bezpieczeństwo ewakuacji - potwierdzenie, że drogi ewakuacyjne pozostaną wolne od dymu przez wymagany czas.
- Optymalizacja kosztów - uniknięcie przewymiarowania systemu (np. zbyt dużej liczby klap lub nadmiernej wydajności wentylatorów), co przekłada się na oszczędności inwestycyjne i eksploatacyjne.
- Ułatwienia formalne - symulacja CFD to mocny argument przy uzgadnianiu dokumentacji z Państwową Strażą Pożarną (PSP), szczególnie w przypadku rozwiązań zamiennych i odstępstw od przepisów.
Kiedy zasadne jest przeprowadzenie analizy CFD?
Symulacje są szczególnie przydatne w przypadku:
- klatek schodowych z systemem oddymiania innym niż przewiduje standard projektowy,
- urządzeń zapobiegających zadymieniu pionowych i poziomych dróg ewakuacyjnych,
- garaży podziemnych, w których zastosowano wentylację oddymiającą,
- hal produkcyjno-magazynowych o dużej powierzchni,
- atriów i tuneli,
- nietypowych projektów, gdzie przepisy nie dają jednoznacznych wytycznych.
Analiza CFD to nie tylko zaawansowane narzędzie obliczeniowe, ale także proces wymagający wiedzy, doświadczenia i znajomości obowiązujących przepisów. Zespół specjalistów wspiera inwestorów i projektantów na każdym etapie - od wykonania symulacji CFD, przez przygotowanie dokumentacji, aż po reprezentowanie Klienta w procesie uzgodnień z Państwową Strażą Pożarną.
Symulacja CFD w praktyce: Optymalizacja kosztów systemu oddymiania
Wyobraź sobie, że masz przed sobą komputerową symulację, która pozwala Ci zobaczyć, jak zachowa się ogień w Twoim budynku, zanim jeszcze pojawi się jakiekolwiek zagrożenie. Przeprowadzona symulacja rozwoju pożaru CFD pozwala zarówno na dobór optymalnych rozwiązań projektowych, jak i obniżenie kosztu całego systemu. W jednym z projektów, pierwotnie zaprojektowano system oddymiania grawitacyjnego z nawiewem mechanicznym w postaci wentylatora napowietrzającego. Wykonane scenariusze rozwoju pożaru potwierdziły, że możliwe jest zmniejszenie wymaganej wydajności wentylatora z 22 000 m³/h do 13 000 m³/h. Co oznacza to w praktyce? W dużym uproszczeniu umożliwiło to zastosowanie wentylatora o niższej mocy. W konsekwencji system oddymiania był skuteczny, a jego koszt zmalał.
Czym jest symulacja CFD w ochronie przeciwpożarowej?
Symulacje CFD oddymiania - podstawy
Symulacje CFD oddymiania (Computational Fluid Dynamics) to numeryczne modelowanie przepływów płynów - w tym dymu i gorących gazów pożarowych. Dzięki nim możemy przewidzieć, jak dym rozprzestrzenia się w budynku, zanim powstaną rysunki wykonawcze, co pozwala optymalizować układ klap oddymiających i wentylację pożarową. Analiza numeryczna oddymiania stanowi dziś standard w odpowiedzialnym projektowaniu systemów ochrony przeciwpożarowej dla dużych i skomplikowanych obiektów.
Rola CFD w weryfikacji systemów wentylacji pożarowej
Weryfikacja systemów wentylacji pożarowej za pomocą symulacji CFD umożliwia ocenę skuteczności zaprojektowanych instalacji przed oddaniem obiektu. Symulacje pozwalają testować różne scenariusze pożarowe oraz optymalizować projekty w celu zwiększenia efektywności systemów oddymiania i wentylacji pożarowej. Wyniki mogą służyć jako dowód spełniania norm bezpieczeństwa pożarowego w uzgodnieniach z rzeczoznawcą ds. ppoż. i organami nadzoru.
Symulacja rozprzestrzeniania się dymu - na czym polega?
Równania Naviera-Stokesa i modele turbulencji w pożarnictwie
Symulacja rozprzestrzeniania się dymu opiera się na równaniach Naviera-Stokesa i modelach spalania. Modele turbulencji w pożarnictwie (RANS, LES) pozwalają odwzorować rzeczywiste warunki panujące podczas pożaru. W praktyce dzielimy przestrzeń na siatkę (mesh), definiujemy źródło ognia (HRR, tempo wydzielania ciepła) oraz warunki brzegowe (otwory, klapy, nawiewy). Program CFD oblicza w czasie rozkład dymu, temperatury i widoczności.
Scenariusze pożarowe w garażach i obiektach kubaturowych

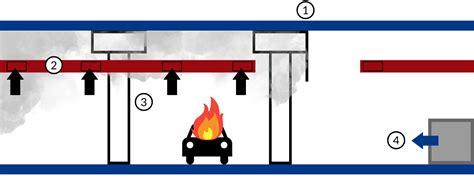

Scenariusze pożarowe w garażach podziemnych i obiektach o skomplikowanej geometrii wymagają osobnego modelowania. W garażach stosuje się często wentylację strumieniową (jet fans), której skuteczność weryfikuje się właśnie symulacjami CFD. Projektowanie wentylacji strumieniowej opiera się na wytycznych i normach (np. PN-EN), a analiza numeryczna oddymiania pozwala dobrać liczbę i rozmieszczenie wentylatorów oraz czas usuwania dymu.
Symulacje CFD służą również do:
- Określenia stref zadymienia i czasu do utraty widoczności na drogach ewakuacyjnych.
- Weryfikacji skuteczności naturalnego i mechanicznego oddymiania oraz weryfikacji systemów wentylacji pożarowej.
- Doboru wymiarów szachtów i klap oddymiających oraz nawiewu wyrównawczego.
- Oceny czasu usuwania dymu (np. kryterium 18 s na metr wysokości klatki).
Skuteczność oddymiania klatek schodowych
Kryteria czasu usuwania dymu
Skuteczność oddymiania klatek schodowych ocenia się m.in. czasem usuwania dymu - dym powinien być usuwany w czasie nie przekraczającym 18 sekund na 1 m wysokości klatki powyżej źródła pożaru. Kluczowe znaczenie ma szczelność klatki i automatyczne zamykanie drzwi. Symulacje CFD służą do sprawdzenia poprawności działania i wydajności systemu oddymiania grawitacyjnego oraz mechanicznego klatek schodowych.
Symulacja oddymiania - weryfikacja projektu
Symulacja oddymiania weryfikuje, czy zaprojektowany system (grawitacyjny lub mechaniczny) spełnia wymagania: warstwa bezdymna, czas ewakuacji, ochrona klatek schodowych. Wyniki CFD są podstawą uzgodnień z rzeczoznawcą ds. ppoż. i nadzorem. Wykonanie symulacji na etapie projektowania ogranicza błędy i kosztowne przeróbki na budowie. Więcej o łączeniu symulacji pożaru z czasem ewakuacji przeczytasz w artykule o symulacji ewakuacji i bezpieczeństwie budynków.
Kiedy symulacja CFD jest wymagana?
Symulacja CFD nie jest obligatoryjna we wszystkich obiektach. Wymagana bywa wtedy, gdy przepisy lub wytyczne (warunki techniczne, ITB, wymagania inwestora lub ubezpieczyciela) nie dają jednoznacznych rozwiązań, albo gdy obiekt ma nietypową geometrię, strefy zadymienia trudne do oszacowania analitycznie lub wentylację strumieniową (np. garaże podziemne).
W budynkach wysokich i wysokościowych, w obiektach o skomplikowanym układzie komunikacyjnym oraz przy odstępstwach od norm często oczekuje się dowodu w formie analizy CFD. Rzeczoznawca ds. ppoż. lub organ nadzoru może zażądać symulacji CFD jako uzasadnienia przyjętego systemu oddymiania.
Koszty symulacji CFD
Koszt symulacji CFD zależy od złożoności obiektu (powierzchnia, liczba stref, scenariusze pożarowe), zakresu analizy (tylko oddymianie, czy także ewakuacja) oraz terminu. Typowy zakres to od kilku do kilkudziesięciu tysięcy złotych netto za komplet analiz dla jednego obiektu - proste weryfikacje (np. pojedyncza klatka, jeden scenariusz) są tańsze, duże inwestycje z wieloma wariantami droższe.
Warto zamówić symulację na etapie koncepcji lub projektu budowlanego: korekty na podstawie wyników CFD są wtedy relatywnie tanie w porównaniu z przeróbkami na budowie.
Programy do symulacji (FDS, PyroSim, Pathfinder)
Do symulacji rozprzestrzeniania dymu i oddymiania stosuje się m.in. FDS (Fire Dynamics Simulator, NIST) - darmowy, powszechnie uznawany kod CFD do pożarów; PyroSim to graficzny front-end do FDS ułatwiający budowę modeli i wizualizację. Pathfinder służy do symulacji ewakuacji (ruch pieszych, czas ewakuacji budynku) i jest często łączony z FDS w analizach RSET/ASET. Inne narzędzia to np. CFAST (strefowe), Smokeview (wizualizacja FDS).
Jak innowacyjne symulacje CFD mogą chronić Twój obiekt?
CFD (Computational Fluid Dynamics) to technologia, która pozwala na stworzenie trójwymiarowego modelu Twojego obiektu, uwzględniającego architekturę budynku - od rozmieszczenia ścian, przez otwory wentylacyjne, aż po elementy, które mogą stanowić przeszkodę dla swobodnego przepływu powietrza. Dzięki tym możliwościom, symulacje CFD stają się nieocenionym narzędziem w projektowaniu nowoczesnych systemów zabezpieczeń przeciwpożarowych. To nie tylko technologia, ale także klucz do zwiększenia bezpieczeństwa Twojego obiektu i ludzi, którzy się w nim znajdują.
Możliwości, jakie oferują symulacje CFD, są naprawdę imponujące, np. optymalizacja rozmieszczenia czujek. Dzięki symulacjom można sprawdzić, czy projekt działa prawidłowo.
Jak to wygląda w praktyce? “W jednym z projektów, które realizowaliśmy w ramach szkolenia, przeprowadziliśmy symulację oddymiania klatki schodowej. Po określonym czasie od wybuchu pożaru, otwierały się klapy oddymiające oraz drzwi napowietrzające. Symulacja pozwoliła na wizualizację, jak dym, który gromadzi się na górze klatki schodowej, zostaje efektywnie odprowadzony. Innym przykładem jest symulacja garażu podziemnego, w którym przeprowadziliśmy testy związane z pożarem samochodu. W tym przypadku, dzięki symulacji mogliśmy śledzić, jak rozmieszczenie wentylatorów do transportowania dymu wpływa na kierunek jego przemieszczania się. Innym wyzwaniem było zapewnienie bezpieczeństwa przeciwpożarowego w sali konferencyjnej w Poznaniu, gdzie sufit miał być jedną wielką lampą. Zespół zdecydował się zweryfikować alternatywne rozmieszczenie czujek pożarowych poprzez symulację CFD. Zamiast tradycyjnych czujek punktowych zaprojektowano własną czujkę zasysającą, obwodową.
Dzięki symulacjom CFD, nie tylko weryfikuje się poprawność projektów, ale także oszczędza czas i pieniądze. Wczesne wykrywanie ewentualnych błędów w projekcie pozwala na ich korektę przed rozpoczęciem budowy, co jest znacznie tańsze niż modyfikacje już istniejących instalacji.
Podsumowanie roli CFD
CFD (Computational Fluid Dynamics) to zaawansowana metoda obliczeniowa, która pozwala na precyzyjne modelowanie przepływu powietrza, cieczy i gazów. Wykorzystanie symulacji CFD umożliwia zrozumienie skomplikowanych procesów zachodzących w różnych środowiskach, takich jak wnętrza budynków, układy wentylacyjne czy instalacje przemysłowe. Symulacja CFD znajduje szerokie zastosowanie w wielu branżach, od inżynierii lądowej, przez energetykę, aż po przemysł motoryzacyjny. Symulacja CFD to nieocenione wsparcie dla inżynierów i projektantów, którzy muszą sprostać wyzwaniom związanym z optymalizacją procesów. Dzięki nim możliwe jest przewidywanie zachowań przepływów i ich wpływu na konstrukcje lub urządzenia. W procesie projektowania systemów grzewczych, wentylacyjnych czy chłodniczych, symulacja CFD pomaga znaleźć najlepsze rozwiązania konstrukcyjne. W projektowaniu budynków bezpieczeństwo przeciwpożarowe jest priorytetem, a symulacja oddymiania odgrywa tutaj kluczową rolę. Dzięki wykorzystaniu technologii CFD można z dużą dokładnością przeanalizować rozprzestrzenianie się dymu i gorącego powietrza w sytuacji pożaru. Dzięki symulacjom oddymiania możliwe jest optymalne rozmieszczenie urządzeń przeciwpożarowych, takich jak klapy dymowe czy kurtyny ogniowe.
Współczesne symulacje CFD to połączenie zaawansowanej matematyki, fizyki i technologii komputerowych. Symulacje CFD znajdują zastosowanie w badaniach naukowych, projektowaniu infrastruktury miejskiej, rozwoju technologii lotniczych i wielu innych dziedzinach.
