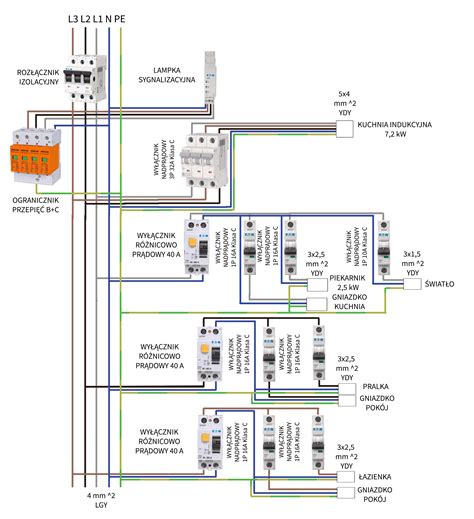

W każdym domu, mieszkaniu czy zakładzie przemysłowym znajduje się rozdzielnica elektryczna, w skład której wchodzą różnorodne urządzenia zabezpieczające. Odgrywają one kluczową rolę w ochronie instalacji, podłączonych odbiorników, a także samego budynku przed skutkami przeciążeń, zwarć i przegrzewania, które w skrajnych przypadkach mogą prowadzić do pożarów. Niniejszy artykuł przedstawia kompleksowe informacje na temat wyłączników nadprądowych, symboli bezpieczników elektrycznych oraz specyficznych rozwiązań przeciwpożarowych.
Wyłączniki Nadprądowe: Klucz do Bezpieczeństwa Instalacji Elektrycznych
Czym są wyłączniki nadprądowe?
Wyłącznik nadprądowy (inaczej zwany instalacyjnym) to kluczowy element instalacji elektrycznej. Ze względu na swoją funkcjonalność, budowę oraz uniwersalny charakter, wyłączniki nadprądowe stopniowo zastępują popularne bezpieczniki topikowe. Najważniejszym zadaniem tego urządzenia jest przerwanie ciągłości obwodu, gdy prąd przez niego płynący przekracza bezpieczną wartość. Innymi słowy, chroni on instalację elektryczną, wszystkie podłączone do niej odbiorniki oraz urządzenia elektryczne przed niekorzystnymi skutkami przeciążeń i zwarć. Działanie wyłączników nadprądowych jest kluczowe dla bezpieczeństwa użytkowników sprzętów elektrycznych.
Zagrożenia związane z przeciążeniami i zwarciami
Każdy przewód elektryczny ma określoną przez producenta obciążalność prądową. W przypadku, gdy jest ona długotrwale przekraczana, dochodzi do wydzielenia ciepła. W skrajnym przypadku może prowadzić to do stopienia izolacji, uszkodzenia podłączonych urządzeń, a nawet do pożaru. Przeciwdziała temu kompatybilny wyłącznik nadprądowy. Do przeciążeń z reguły dochodzi z powodu błędu ludzkiego, np. nieprzemyślanego podłączania kolejnych przedłużaczy, co prowadzi do przeciążenia obwodu i kończy się groźnymi konsekwencjami. Na skutek uszkodzenia izolacji obwodu (np. mechanicznego, pod wpływem ciepła czy degradacji spowodowanej złą jakością) może dojść do zwarcia, tj. połączenia się przewodów fazowych z neutralnymi. Zjawisko bywa także spowodowane błędnym podłączeniem przez człowieka. W każdym przypadku dochodzi do pojawienia się w obwodzie prądu zwarciowego o niezwykle wysokim natężeniu.
Dobór i charakterystyka wyłączników nadprądowych
Każdy rodzaj wyłącznika nadprądowego jest skonstruowany w taki sposób, aby można go było zamontować na szynie DIN TH35. Z uwagi na to jego szerokość jest znormalizowana i wynosi wielokrotność jednego modułu (17,7 mm). Na górze i dole umieszczone są zaciski przyłączeniowe, odpowiednio do podłączenia przewodów odpływowych i zasilających. Aby wyłącznik nadprądowy był kompatybilny z domową rozdzielnicą prądową, musi spełniać szereg warunków.
Rozmiar jest podstawowym parametrem wyłącznika nadprądowego. Należy wybrać taki, aby każdy obwód był chroniony przez jeden wyłącznik.
Prąd znamionowy jest to taka wartość prądu elektrycznego, która przepływa przez urządzenie podczas normalnego użytkowania. Charakterystyka wyłączników nadprądowych w obrębie tej grupy oznacza szybkość, z jaką wyłącznik zadziała w odpowiedzi na przeciążenie obwodu (w przypadku wystąpienia zwarcia każdy działa natychmiastowo).
Charakterystyka B
Charakterystyka B - to najczęściej spotykane i powszechnie stosowane wyłączniki w budownictwie do zabezpieczania urządzeń o małych prądach rozruchowych.
Standardy doboru
Zgodnie z normą PN-HD 60364-4-43:2012 urządzenie zabezpieczające obwód elektryczny musi być tak dopasowane, żeby w momencie, gdy płyną prądy przekraczające wartość długotrwałej obciążalności prądowej danego przewodu (IZ), wyłącznik zadziałał, zanim nastąpi nadmierny wzrost temperatury żył w przewodach. Wzór doboru to: Ib ≤ In ≤ Iz oraz I2 ≤ 1,45 Iz. Gdzie Ib to prąd znamionowy odbiornika (zakładając, że jest tylko jeden), In to prąd znamionowy urządzenia zabezpieczającego, natomiast Iz to długotrwała obciążalność przewodu.
Przykład doboru
Powyższa charakterystyka wyłączników nadprądowych ma na celu pomoc w odpowiednim doborze właściwego modelu urządzenia. Przykładowo, należy zabezpieczyć obwód wykonany z przewodu YDYp, przekrój 3 × 2,5 mm², położony podtynkowo. Moc zainstalowanych odbiorników wynosi 2 kW. W takim przypadku należy odpowiednio dobrać wyłącznik nadprądowy o charakterystyce B lub C, bazując na szczegółowych obliczeniach zgodnych z normami.
Symbole Elektryczne Bezpieczników: Klucz do Schematów
Znaczenie symboli bezpieczników elektrycznych
Symbole elektryczne bezpieczników to znormalizowane symbole graficzne, które pokazują różne rodzaje bezpieczników i powiązane urządzenia ochronne na schematach elektrycznych. Są one kluczowe w projektowaniu, rozwiązywaniu problemów i konserwacji systemów elektrycznych. Symbole bezpieczników elektrycznych to reprezentacje fizycznych bezpieczników, które mogą chronić obwody przed przetężeniami. Niezależnie od tego, czy jest to bezpiecznik ogólny, czy bezpiecznik szybkodziałający, działający w krótkim czasie na skoki napięcia, symbol daje skróconą metodę rozróżniania ochrony w systemie. Dokładna interpretacja tych symboli jest niezbędna, aby zapewnić prawidłowe i bezpieczne działanie instalacji elektrycznych. Błędna interpretacja może prowadzić do niewłaściwej konserwacji, wadliwych napraw, a nawet niebezpiecznych warunków. Opanowanie symboli bezpieczników elektrycznych pozwoli profesjonalistom uniknąć uszkodzenia sprzętu i zmniejszyć prawdopodobieństwo pożarów lub awarii elektrycznych.
Kluczowe typy symboli elektrycznych bezpieczników
Ogólny symbol bezpiecznika
To ogólny symbol bezpiecznika, który znajduje się na wielu schematycznych rysunkach. Jest używany do wskazania urządzenia, które stopiłoby swój wewnętrzny element, gdy prąd przepływa powyżej bezpiecznego poziomu. Jest to powszechnie uważane za ochronę przed przetężeniem zapewnianą przez bezpieczniki. Symbole bezpieczników stosowane w normach IEC, IEEE i ANSI różnią się.
Symbol bezpiecznika termicznego: Ochrona przed przegrzaniem
Bezpieczniki termiczne działają na temperaturę, a nie na przeciążenie prądu stałego. Są powszechnie stosowane w urządzeniach, w których przegrzanie ma tendencję do łatwego występowania. Symbol wskazuje na obecność przełącznika wrażliwego na temperaturę. Otwiera obwód w przypadku nadmiernego nagrzania, aby zapobiec prawdopodobnemu uszkodzeniu lub pożarowi.
Symbol bezpiecznika szybkiego: Ochrona natychmiastowa
Bezpieczniki szybko przepalające są zaprojektowane tak, aby działać natychmiast, gdy wartość prądu przekroczy ustalony limit. Bezpieczniki szybko przepalające są idealne do wrażliwych podzespołów elektronicznych, które nie wytrzymują nawet krótkich okresów przetężenia.
Symbol bezpiecznika zwłocznego: Tolerujący chwilowe przetężenie
W przeciwieństwie do bezpieczników szybko przepalających się, bezpieczniki wolno przepalające się mogą wytrzymać chwilowe skoki prądu o dużym natężeniu. Ta właściwość sprawia, że są one szczególnie odpowiednie do zastosowań, w których występują chwilowe skoki prądu, np. przy rozruchach silników.
Specjalne symbole bezpieczników do zaawansowanej ochrony
Symbol wyłącznika bezpiecznikowego: Zintegrowana ochrona i kontrola
Przełącznik bezpiecznikowy łączy w sobie bezpiecznik i przełącznik, umożliwiając tym samym przerwanie obwodu, a jednocześnie zapewniając sterowanie ręczne. Symbol przełącznika bezpiecznikowego ma wskazywać, że może on służyć dwóm celom: ochronie przed przetężeniem i ręcznemu rozłączaniu obwodu w razie potrzeby.
Bezpiecznik z symbolem styku alarmowego: Zintegrowane systemy powiadamiania
Niektóre bezpieczniki mają zintegrowany styk alarmowy, który wskazuje, że bezpiecznik się przepalił. Ten rodzaj bezpiecznika jest bardzo przydatny, gdy wczesne wykrycie usterki w systemie staje się kluczowe. Taki bezpiecznik, mający styk alarmowy, wykorzystuje dodatkowy wskaźnik, aby wskazać podwójną funkcjonalność - zarówno ochronę, jak i wskazanie.
Symbol bezpiecznika olejowego: Zwiększone bezpieczeństwo w zastosowaniach wysokoprądowych
Bezpieczniki olejowe są używane w zastosowaniach wysokoprądowych, takich jak systemy dystrybucji energii. Olej w bezpieczniku ma efekt chłodzący, który umożliwia rozszerzenie zdolności wyłączania. Ich symbole zwykle zawierają składniki oznaczające środowisko olejowe.
Symbol bezpiecznika uderzeniowego: Wizualny wskaźnik stanu bezpiecznika
Bezpieczniki uderzeniowe zawierają bolec uderzeniowy, który służy jako wskaźnik stanu bezpiecznika. Gdy bezpiecznik się przepali, uderzacz zostaje uwolniony, dając natychmiastowy wizualny sygnał.
Symbol rozłącznika bezpiecznikowego: Bezpiecznik o podwójnej funkcji
Rozłącznik bezpiecznikowy to szczególne urządzenie łączące bezpiecznik z rozłącznikiem. Ta podwójna funkcjonalność pozwala urządzeniu nie tylko chronić przed przetężeniem, ale także całkowicie odizolować obwód w celu konserwacji lub w stanie awaryjnym. Rozłączniki bezpiecznikowe mają wiele zastosowań przemysłowych i użytkowych, w których wymagane jest bezpieczne rozłączenie obwodu bez przerywania pracy całego systemu. Z tego powodu stały się niezbędnymi komponentami nowoczesnych systemów bezpieczeństwa elektrycznego.
Inne urządzenia zabezpieczające
Chociaż bezpieczniki są kluczowe w ochronie obwodów, inne urządzenia odgrywają istotną rolę w ochronie systemów elektrycznych. Ich symbole są zrozumiałe wraz z symbolami bezpieczników dla kompletności projektu obwodu. Wyłączniki to automatyczne przełączniki, które chronią przed zwarciami i dużymi obciążeniami. Ich symbole wahają się od jednobiegunowych do trójbiegunowych, wyjaśniając funkcję sterowania i przerywania przepływu prądu bez konieczności ich wymiany po ich zadziałaniu.
Praktyczne zastosowania symboli elektrycznych bezpieczników
Prawidłowa interpretacja symboli elektrycznych bezpieczników ma kluczowe znaczenie zarówno dla projektu, jak i rozwiązywania problemów w różnych obszarach.
Symbole bezpieczników na schematach obwodów domowych
Symbole bezpieczników służą do przedstawiania elementów ochronnych w panelach obwodów i tablicach rozdzielczych. Należy ich używać po zbadaniu schematu obwodu, aby właściciele domów lub elektrycy mogli szybko dowiedzieć się, jaka ochrona została zapewniona przed przetężeniem w każdym obwodzie.
Zastosowania przemysłowe i komercyjne
Bezpieczeństwo elektryczne jest najważniejszą cechą w warunkach przemysłowych i komercyjnych. Symbole bezpieczników o dużej wytrzymałości są dość powszechne w sytuacjach, w których normą są wysokie prądy i złożone obwody. Prawidłowa interpretacja tych symboli zapewni, że zespoły konserwacyjne łatwo zidentyfikują problemy i podejmą szybkie działania przy minimalnym przestoju, zwiększając bezpieczeństwo.
Obwody samochodowe i transportowe
Symbole bezpieczników odnoszą się również do ochrony różnych podsystemów w układach elektrycznych samochodów. Znajomość takich symboli przez techników pomaga im szybko i sprawnie rozwiązywać problemy, zapewniając niezawodną pracę pojazdu.
Najlepsze praktyki dotyczące stosowania symboli elektrycznych bezpieczników
Prawidłowa interpretacja symboli elektrycznych bezpieczników ma kluczowe znaczenie zarówno dla projektu, jak i rozwiązywania problemów. Najpierw należy zidentyfikować typ bezpiecznika i symbol podstawy bezpiecznika. Następnie zidentyfikować dodatkowe wskazania styków alarmowych lub rodzaju użytego oleju, który modyfikuje działanie bezpiecznika. Zapoznanie się ze standardami ustalonymi przez IEC, IEEE i ANSI, które pomogą wyjaśnić sposób użycia i znaczenie symbolu, jest kluczowe. Niektóre podobne znaki mogą wprowadzać zamieszanie, jak bezpieczniki szybko i wolno przepalające. Wyjaśnienie różnic między podobnymi symbolami elektrycznymi może ułatwić pracę. Stosując powyższe praktyki, inżynierowie i technicy mogą uzyskać właściwą interpretację symboli bezpieczników, co zwiększy niezawodność i bezpieczeństwo instalacji elektrycznej.
Przeciwpożarowy Wyłącznik Prądu: Regulacje i Zastosowanie
Konieczność stosowania
Przeciwpożarowy wyłącznik prądu należy do urządzeń ochrony przeciwpożarowej. W razie pojawienia się ognia umożliwia odłączenie dopływu prądu i bezpieczne prowadzenie akcji gaśniczej. Konieczność stosowania przeciwpożarowych wyłączników prądu w instalacjach elektrycznych w budynkach wynika z zapisów rozporządzenia Ministra Infrastruktury w sprawie warunków technicznych, jakim powinny odpowiadać budynki i ich usytuowanie. Mówi o tym również rozporządzenie w sprawie ochrony przeciwpożarowej.
Definicja i umiejscowienie
W myśl rozporządzenia Ministra Spraw Wewnętrznych i Administracji z dnia 7 czerwca 2010 r. w sprawie ochrony przeciwpożarowej budynków, innych obiektów budowlanych i terenów, urządzenia przeciwpożarowe to urządzenia służące do zapobiegania powstawaniu, wykrywania oraz zwalczania pożarów lub ograniczania ich skutków (mogą to być urządzenia stałe lub półstałe, uruchamiane ręcznie lub samoczynnie). Jednym z tych urządzeń jest właśnie przeciwpożarowy wyłącznik prądu. Wyłącznik powinien być umieszczony w pobliżu głównego wejścia do budynku lub złącza.
Czym ROZŁĄCZNIK IZOLACYJNY różni się od WYŁĄCZNIKA NADMIAROWO-PRĄDOWEGO?
Wymogi dotyczące oznakowania
Przeciwpożarowy wyłącznik prądu musi być odpowiednio oznakowany, aby w sytuacji zagrożenia osoby prowadzące akcję ratowniczą mogły go szybko zidentyfikować i użyć.

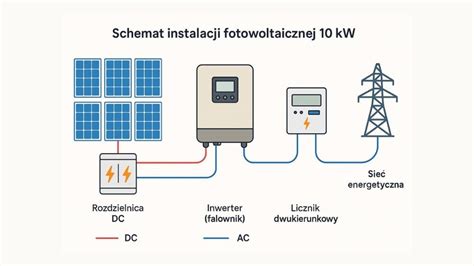

Fotowoltaiczne Moduły Wykonawcze Wyłącznika Pożarowego (FPS): Ochrona Instalacji PV
Działanie i montaż modułu FPS-1000M
Moduł FPS-1000M jest modułem sterującym, montowanym w pomieszczeniu, zwykle razem z falownikiem, np. w garażu, piwnicy, pomieszczeniu rozdzielni. Takie połączenie gwarantuje, że z kolei drugie z urządzeń, tj. moduł FPS-1000S, które jest montowane jak najbliżej łańcucha modułów fotowoltaicznych (najlepiej na konstrukcji pod modułami łańcucha), będzie działało prawidłowo i uniemożliwi występowanie niebezpiecznego napięcia DC na przewodach, na drodze moduły fotowoltaiczne - falownik.
Moduły FPS-1000S: przelotowe i końcowe
W celu redukcji okablowania, w przypadku występowania więcej niż jednego łańcucha modułów fotowoltaicznych, przewidziano zastosowanie przelotowych modułów FPS-1000S. Przy ich zastosowaniu możliwe jest takie wykonanie instalacji sterującej, aby okablowanie wchodziło do modułu z jednej strony, a wychodziło dalej z drugiej strony. Moduł końcowy umożliwia zakończenie instalacji poprzez dołączenie modułu FPS-1000S końcowego.
