Oznakowanie Hydrantów: Klucz do Bezpieczeństwa Pożarowego

Wprowadzenie: Znaczenie Prawidłowego Oznakowania Hydrantów

Hydranty wewnętrzne i zewnętrzne stanowią niezbędny element systemów przeciwpożarowych. Ich prawidłowe usytuowanie, zarówno w przestrzeni otwartej na zewnątrz budynków, jak i wewnątrz obiektów budowlanych, oraz czytelne oznakowanie ma bezpośredni wpływ na bezpieczeństwo ludzi i mienia.

W praktyce, mimo istnienia tabliczek, znalezienie hydrantu może być wyzwaniem. Często oznaczenie odległości hydrantu jest niemal całkowicie wypalone przez słońce, co utrudnia jego szybką lokalizację. Zdarza się również, że hydrant, choć zgodnie z danymi powinien znajdować się w drodze dojazdowej do posesji, jest niewidoczny, zasypany ziemią. Niekiedy po odkopaniu okazuje się, że znaleziono jedynie zasuwę hydrantu, a samo urządzenie znajduje się w innym miejscu, co wymaga dalszych, czasochłonnych prac wykopaliskowych.

Dlatego tak ważne jest, aby hydranty były dobrze widoczne i łatwo dostępne. Tylko wtedy w razie zagrożenia pożarowego służby ratownicze będą mogły z nich skorzystać w jak najkrótszym czasie, pobierając wodę do gaszenia pożarów i zaopatrzenia wodnego pojazdu straży pożarnej. Prawidłowe oznakowanie hydrantów, zarówno wewnętrznych, jak i zewnętrznych, jest kluczowym elementem zapewniającym bezpieczeństwo pożarowe oraz efektywne działanie służb ratowniczych.

Podstawy Prawne i Normatywne

Kwestie związane z projektowaniem oraz oznakowaniem hydrantów zewnętrznych i wewnętrznych podlegają szczegółowym przepisom. Hydranty stanowią element systemów przeciwpożarowych, a ich projektowanie, lokalizacja i odbiór są regulowane zarówno Ustawami i Rozporządzeniami dotyczącymi ochrony przeciwpożarowej, jak i Ustawami i Rozporządzeniami dotyczącymi prawa budowlanego.

Ustawy i Rozporządzenia

Do najważniejszych dokumentów prawnych, w których znajdują się przepisy regulujące kwestie związane z hydrantami, należą:

• Ustawa z dnia 21 sierpnia 1991 r. o ochronie przeciwpożarowej
• Ustawa z dnia 7 lipca 1994 r. Prawo budowlane, która nakłada obowiązek projektowania i budowy obiektów w sposób zapewniający spełnienie podstawowych wymagań dotyczących bezpieczeństwa pożarowego.
• Rozporządzenie Ministra Infrastruktury z dnia 12 kwietnia 2002 roku w sprawie warunków technicznych, jakim powinny odpowiadać budynki i ich usytuowanie
• Rozporządzenie Ministra Spraw Wewnętrznych i Administracji z dnia 16 czerwca 2003 r. w sprawie uzgadniania projektu budowlanego pod względem ochrony przeciwpożarowej
• Rozporządzenie Ministra Spraw Wewnętrznych i Administracji z dnia 7 czerwca 2010 r. w sprawie ochrony przeciwpożarowej budynków, innych obiektów budowlanych i terenów
• Rozporządzenie Ministra Spraw Wewnętrznych i Administracji z dnia 24 lipca 2009 r. w sprawie przeciwpożarowego zaopatrzenia w wodę oraz dróg pożarowych, które szczegółowo określa wytyczne dotyczące zapewnienia wody do celów przeciwpożarowych, w tym wymagania dla sieci wodociągowych i hydrantów zewnętrznych.

Aprobata Techniczna CNBOP

Hydranty wewnętrzne i zewnętrzne, zgodnie z Ustawą z dnia 16 kwietnia 2004 r. o wyrobach budowlanych, stanowią wyrób budowlany. Są to elementy trwale wbudowane w obiekt budowlany lub jego część, wpływające na właściwości użytkowe tego obiektu. Hydranty są więc wyrobami budowlanymi stosowanymi zarówno w obiektach, jak i w ich otoczeniu, w ramach systemów ochrony przeciwpożarowej. Podlegają ocenie technicznej przeprowadzanej przez Centrum Naukowo-Badawcze Ochrony Przeciwpożarowej Państwowy Instytut Badawczy (CNBOP-PIB). Hydranty mogą być dopuszczone do zastosowania w obiektach budowlanych lub ich częściach po uzyskaniu aprobaty technicznej CNBOP, która potwierdza, że dany wyrób uzyskał pozytywną ocenę techniczną przydatności. Produkt, który posiada świadectwo dopuszczenia CNBOP-PIB, potwierdza swoją zgodność z wymaganiami ochrony przeciwpożarowej i dopuszczenie do stosowania w obiektach objętych kontrolą PSP.

Polskie Normy Dotyczące Hydrantów

Hydranty wewnętrzne i zewnętrzne powinny być również zgodne z normami, opisującymi przede wszystkim wymagania i metody badań, dotyczące budowy i parametrów użytkowych hydrantów wewnętrznych i zewnętrznych oraz ich prawidłowego oznakowania. Polskie Normy dotyczące hydrantów obejmują:

• PN-EN 671-1 Stałe urządzenia gaśnicze. Hydranty wewnętrzne. Hydranty wewnętrzne z wężem półsztywnym
• PN-EN 671-2 Stałe urządzenia gaśnicze. Hydranty wewnętrzne. Hydranty wewnętrzne z wężem płasko składanym
• PN-EN 671-3 Stałe urządzenia gaśnicze. Hydranty wewnętrzne. Konserwacja hydrantów wewnętrznych z wężem półsztywnym i hydrantów wewnętrznych z wężem płasko składanym
• PN-EN 1074-6 Armatura wodociągowa. Wymagania użytkowe i badania sprawdzające. Część 6: Hydranty
• PN-EN 14384 Hydranty przeciwpożarowe nadziemne
• PN-EN 14339 Hydranty przeciwpożarowe podziemne

Normy europejskie, takie jak PN-EN ISO 7010, oraz polskie normy, np. PN-92/N-01256/01 (choć częściowo wycofana, nadal stosowana), określają standardy wizualne znaków bezpieczeństwa, w tym piktogramów hydrantów.

Rodzaje Hydrantów i Ich Lokalizacja

Hydranty są urządzeniami, które umożliwiają bezpośredni pobór wody z sieci wodociągowej. Dzieli się je na zewnętrzne i wewnętrzne w zależności od ich lokalizacji.

Hydranty Zewnętrzne

Hydranty zewnętrzne zlokalizowane są na zewnątrz budynków i umożliwiają pobór wody z głównych przewodów sieci wodociągowych zewnętrznych. Mogą mieć postać nadziemną lub podziemną.

Parametry i Lokalizacja Hydrantów Zewnętrznych

Wszystkie hydranty muszą być podpięte do sieci wodociągowej zapewniającej odpowiednią ilość i ciśnienie wody. Sieć wodociągowa na hydrantach zewnętrznych powinna zapewnić ciśnienie nie mniejsze niż 0,1 MPa oraz wydajność nie mniejszą niż 5 l/s (dla pożaru gaszonego przez okres minimum 2 h), a także maksymalne ciśnienie hydrostatyczne w sieci wodociągowej przeciwpożarowej nie większe niż 1,6 MPa. Sieci wodociągowe będące źródłem wody do celów przeciwpożarowych powinny być zasilane w sposób zapewniający wymaganą wydajność i ciśnienie przez co najmniej 2 godziny. Przepisy wskazują na preferencję budowy sieci obwodowych, choć dopuszczalne są sieci rozgałęzieniowe poza obszarami miejskimi przy określonych warunkach wydajności wodnej.

Hydranty zewnętrzne powinny być zlokalizowane wzdłuż dróg, ulic i przy skrzyżowaniach, w odległościach od siebie wynoszących maksymalnie 150 metrów. Przepisy wskazują również maksymalną odległość hydrantu: od zewnętrznej krawędzi jezdni / drogi / ulicy - 15 metrów oraz od obiektu budowlanego - 150 metrów (w przypadku obiektów chronionych - 75 metrów). Przy hydrancie należy przewidzieć stanowisko czerpania wody o wymiarach, które zapewniają swobodny do niego dostęp. Hydranty strażackie zainstalowane na sieci wodociągowej przeciwpożarowej powinny być wyposażone w odcięcia, umożliwiające ich odłączenie od sieci.

Na sieciach wodociągowych o średnicy nominalnej nie mniejszej niż DN 80 stosuje się hydranty nadziemne DN 80 (zapewniające przepływ 5 dm³/s). Dla zapewnienia możliwości intensywnego czerpania wody na sieciach o średnicy nominalnej DN 250 lub większej, powinny być instalowane hydranty nadziemne DN 100 lub DN 150. Możliwe jest instalowanie hydrantów podziemnych DN 80, jeśli instalacja hydrantów nadziemnych jest utrudniona lub niewskazana, np. w obiektach produkcyjnych i magazynowych.

Hydranty Wewnętrzne

Hydranty wewnętrzne instalowane są wewnątrz budynków i obiektów budowlanych i umożliwiają pobór wody z wewnętrznej sieci wodociągowej / wewnętrznej instalacji przeciwpożarowej. Stanowią element systemu przeciwpożarowego projektowanego osobno dla każdego budynku i obiektu budowlanego, z uwzględnieniem przeznaczenia budynku i sposobu jego użytkowania (np. budynek mieszkalny, biurowiec, hotel), wielkości, wysokości (ilości kondygnacji) oraz układu poszczególnych pomieszczeń. Wyróżnia się hydranty natynkowe i wnękowe w zależności od sposobu montażu.

Parametry i Rodzaje Hydrantów Wewnętrznych

W obiektach budowlanych stosuje się następujące rodzaje hydrantów wewnętrznych:

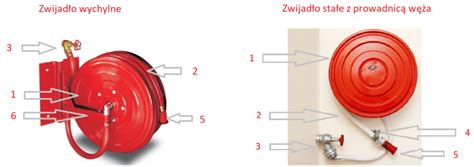

• hydrant 25 i hydrant 33 - z wężem półsztywnym o średnicy węża 25 lub 33 mm,
• hydrant 52 - z wężem płasko składanym,
• zawór 52 - niewyposażony w wąż pożarniczy.

Minimalna wydajność poboru wody może wynosić 2,5 l/s dla zaworu 42 i 1,0 l/s dla hydrantu 25, a minimalne ciśnienie mierzone na zaworze dla minimalnej wydajności w obydwu przypadkach wynosi 0,2 MPa.

Szczegółowe Oznakowanie Hydrantów

Skuteczność działań służb pożarniczych zależy od prawidłowego zaprojektowania całego systemu, w tym właściwego rozmieszczenia i oznaczenia hydrantów. Sam znak jest oznaczeniem, lecz najważniejsze jest, by pod nim znajdował się sprawny hydrant. Zgodnie z przepisami i normami instalacja musi być regularnie przeglądana.

Oznakowanie Hydrantów Wewnętrznych

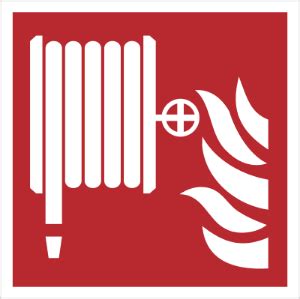

Hydranty w wewnętrznych systemach przeciwpożarowych oznaczane są za pomocą czerwonych tablic (biała obwódka, czerwone tło, biały piktogram) przedstawiających zwiniętego węża przeciwpożarowego. Znak wskazuje lokalizację wewnętrznego hydrantu w budynku - czyli miejsca, gdzie znajduje się wąż pożarowy z zaworem i prądownicą.

Oznakowanie hydrantów wewnętrznych powinno spełniać standardy obowiązujące w Polsce i UE. Obowiązek oznakowania dotyczy budynków wyposażonych w wewnętrzne hydranty. Znaki powinny być wykonane z materiałów odpornych na uszkodzenia mechaniczne, działanie wysokich temperatur oraz warunki atmosferyczne. Muszą być dobrze widoczne, umieszczone w miejscach łatwo dostępnych i czytelnych. Zgodnie z normą PN-EN ISO 7010, znak hydrantu wewnętrznego przedstawia zwiniętego węża przeciwpożarowego, jest zazwyczaj czerwony z białą obwódką i odpowiednim piktogramem. Dopuszcza się stosowanie znaków zgodnych z wycofaną normą PN-92/N-01256/01.

Ponadto wewnątrz budynków i obiektów budowlanych stosuje się również szafy, z czerwonymi lub przeszklonymi drzwiami, dla hydrantów oraz oznaczenia wskazujące m.in.:

• zawór hydrantowy,
• przyłączenie sieci hydrantowej wewnętrznej,
• pompownię hydrantową,
• lokalizację klucza do szafki hydrantowej.

W pobliżu hydrantu powinno się również umieścić instrukcję jego użytkowania w razie pożaru. Znaki ochrony przeciwpożarowej mogą być wykonane na sztywnych płytach lub folii samoprzylepnej.

Oznakowanie Hydrantów Zewnętrznych

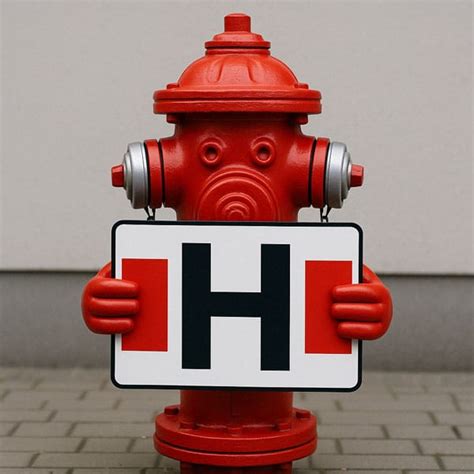

Hydranty zewnętrzne nadziemne mają kolor czerwony, co zapewnia stosunkowo dobrą widoczność urządzeń w przestrzeni publicznej. Znak hydrantu to tabliczka w biało-czerwonym kolorze (czerwone paski na zewnątrz, biały pasek wewnątrz) z wpisaną w jej środek czarną literą H. Znak hydrantu może być umiejscowiony bezpośrednio na hydrancie lub na wysięgniku, który zdecydowanie podnosi widoczność urządzenia i może być niezbędny w odniesieniu do hydrantów zlokalizowanych na terenach zielonych, w lekkich zagłębieniach terenów lub na wzniesieniach, gdy istnieje ryzyko przysłonięcia urządzenia przez trawy. Znaki hydrantowe mogą być płaskie lub przestrzenne (3D), dobrze widoczne z każdej strony.

Do wskazania lokalizacji hydrantów podziemnych stosuje się czerwone tablice orientacyjne (biała obwódka, czerwone tło, białe piktogramy), na których znajduje się litera H oraz informacja o średnicy zaworu oraz kierunku i odległości od znaku, w których znajduje się hydrant. Do oznakowania hydrantów zewnętrznych stosuje się również biało-czerwone tabliczki, które zazwyczaj zawierają piktogram i informacje dotyczące lokalizacji oraz parametrów hydrantu.

Tabliczki Orientacyjne i Ich Interpretacja

Tabliczki orientacyjne pełnią kluczową rolę w infrastrukturze technicznej, pomagając technikom i służbom ratowniczym w lokalizacji podziemnych instalacji.

Interpretacja tabliczek orientacyjnych

Prawidłowa interpretacja tabliczki orientacyjnej jest niezbędna do szybkiego odnalezienia hydrantu lub innych elementów sieci:

• Litera: W górnym, lewym rogu tabliczki znajduje się litera oznaczająca typ instalacji:
  • H - hydrant
  • O - odpowietrznik
  • Z - zasuwa
  • Km - kompresor (w instalacji gazowej)
• Średnica przewodu: Liczba obok przekreślonego kółka oznacza średnicę przewodu w milimetrach.
• Kolorystyka tła: Informacje dotyczące typu sieci są umieszczane na odpowiednim tle:
  • Wodociągi: Niebieski opis na białym tle.
  • Sieci ciepłownicze: Na zielonym tle.

Przykładem może być tabliczka orientacyjna wykonana z aluminium, zgodna z normą PN-86/B-01200, o wymiarach 200 x 140 mm, która precyzyjnie oznacza położenie hydrantów, rur wodociągowych i zasuw.

Zgodnie z prawem, infrastruktura techniczna regionu musi być skrupulatnie nanoszona na mapy geodezyjne, co dodatkowo ułatwia lokalizację poszczególnych elementów sieci.

Praktyczne Aspekty i Wyzwania

W praktyce oznakowanie hydrantów może sprawiać problemy. Czasem tabliczki informacyjne ulegają zniszczeniu przez czynniki atmosferyczne, takie jak słońce, co prowadzi do ich wyblaknięcia i nieczytelności. Lokalizacja hydrantu wymaga precyzyjnych pomiarów i często prac ziemnych. Znalezienie hydrantu może być utrudnione, zwłaszcza gdy jest on zasypany lub jego lokalizacja na mapach geodezyjnych jest nieaktualna. W takich sytuacjach niezbędne jest dokładne mierzenie odległości od wskazanych punktów orientacyjnych i potencjalnie przeprowadzenie prac wykopaliskowych, aby odnaleźć urządzenie i zapewnić jego dostępność w razie potrzeby.
