Wąż pożarniczy, zwany również wężem strażackim, to fundamentalny element armatury pożarniczej, służący do podawania wody jako środka gaśniczego. Niezawodność sprzętu strażackiego, w tym węży, ma bezpośredni wpływ na bezpieczeństwo ludzi i mienia, a także na skuteczność prowadzonych działań. Przepustowość węża, czyli zdolność do przetłaczania określonej ilości wody w jednostce czasu, jest jednym z najważniejszych parametrów technicznych.
Rodzaje i Konstrukcja Węży Strażackich
Węże strażackie dzieli się na kilka typów, głównie ze względu na ich konstrukcję i przeznaczenie:
Węże Tłoczne
- Służą do tłoczenia wody oraz wodnych roztworów środka pianotwórczego.
- Charakteryzują się brakiem drucianego oplotu, co sprawia, że są łatwo zwijalne.
- Posiadają wewnętrzną koszulkę z tworzywa, która zmniejsza opór podczas tłoczenia wody.
- Dostępne są w różnych średnicach wewnętrznych:
- do hydrantów: 25 i 52 mm,
- do pomp pożarniczych: 25, 42, 52, 75, 110 mm.

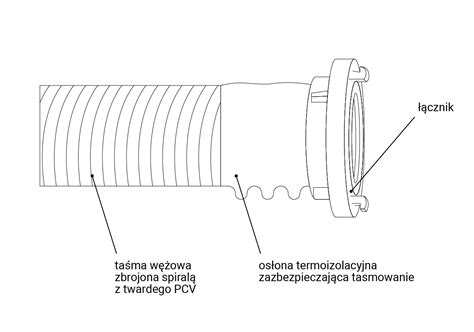

Węże Ssawne
- Mają wbudowany oplot druciany, który zapobiega ich spłaszczeniu podczas zasysania wody z otwartego zbiornika (np. z rzeki).
- Służą do zasysania wody, a także środka pianotwórczego.
- Nie są przystosowane do pracy z ciśnieniem wyższym niż atmosferyczne.
- Powinny spełniać wymagania normy PN-EN 14540.
- Występują w rozmiarach (średnica wewnętrzna): 52, 75, 110, 125 i 150 mm.

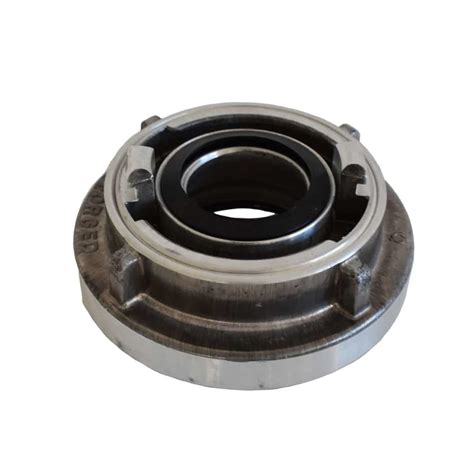

Złącza
Wszystkie węże muszą być wyposażone w łączniki. Umożliwiają one podłączenie z jednej strony do motopompy (lub autopompy), zaś z drugiej strony do prądownicy (węże tłoczne) lub smoka ssawnego (węże ssawne).
Materiały Wykonania Węży
Wytrzymałość, elastyczność i odporność węża na trudne warunki pracy zależą od zastosowanych materiałów. Najczęściej stosuje się:
- Wytrzymałe tworzywa, takie jak guma syntetyczna lub poliuretan.
- Oplot z włókien syntetycznych, np. wysokiej jakości przędzy poliestrowej, który zapewnia elastyczność, odporność na ścieranie, uszkodzenia mechaniczne i działanie warunków atmosferycznych.
- Wewnętrzną wykładzinę z tworzywa sztucznego, na przykład gumy, która minimalizuje opory przepływu i wpływa na trwałość.
- Węże parciane, wyróżniające się dobrą szczelnością dzięki ściankom tkanym z przędzy naturalnej.
Węże z serii Professional charakteryzują się poliestrowym oplotem i wewnętrzną powłoką z PVC, co zapewnia im odporność na ścieranie, wielokrotne zginanie i niską wagę. Seria Professional Plus jest przeznaczona do najbardziej wymagających zadań, w tym w warunkach skrajnych, gdzie wąż może mieć kontakt z chemikaliami, wysokim ciśnieniem roboczym (do 17 barów) lub być używany długotrwale w środowisku przemysłowym.
Niektóre węże, jak np. W38, są odporne na działanie środowiska zewnętrznego, w tym wysokiej i niskiej temperatury, środków chemicznych oraz promieniowania UV. Szczególną innowacją są węże pożarnicze OSW, wykonane ze specjalnych fluorescencyjnych włókien, które zapewniają widoczność w trudnych warunkach, takich jak zadymienie czy zmierzch. To zwiększa bezpieczeństwo pracy i minimalizuje ryzyko wypadków.
Przepisy i Normy Dotyczące Węży Strażackich
Wymagania techniczno-użytkowe dla węży pożarniczych są ściśle określone w polskim prawie. Znajdują się one w załączniku nr 2 do Rozporządzenia Ministra Spraw Wewnętrznych i Administracji z dnia 20 czerwca 2007 r. w sprawie wykazu wyrobów służących zapewnieniu bezpieczeństwa publicznego lub ochronie zdrowia i życia oraz mienia, a także zasad wydawania dopuszczenia tych wyrobów do użytkowania. Wspomniane rozporządzenie klasyfikuje węże na:
- Pożarnicze węże tłoczne do hydrantów.
- Pożarnicze węże tłoczne do pomp pożarniczych.
- Pożarnicze węże ssawne.
Wpływ Średnicy na Przepustowość
Średnica węża ma kluczowe znaczenie dla jego przepustowości. Węże strażackie o większej średnicy pozwalają na przetłoczenie znacznie większej ilości wody:
- Węże 4-calowe (100 mm) to rozwiązania przeznaczone do zadań wymagających wyjątkowo wydajnego przepływu wody. Przy ciśnieniu 8 barów i długości odcinka 20 metrów, przepływ może osiągnąć nawet 6000 litrów na minutę. Znajdują zastosowanie nie tylko w jednostkach ochrony przeciwpożarowej, ale także w firmach wodociągowych, zakładach przemysłowych, rolniczych oraz służbach zarządzania kryzysowego.
- Badania wskazują, że przez wąż tłoczny W110 (średnica 110 mm) przy ciśnieniu 4 barów może przepływać ponad 10 500 litrów wody na minutę.
Zależność Przepustowości od Ciśnienia i Straty
Kluczowym zagadnieniem w operowaniu wężami strażackimi jest zrozumienie związku między ciśnieniem a przepustowością. Chociaż początkowo wzrost ciśnienia zwiększa przepływ, istnieje punkt, w którym dalsze podnoszenie ciśnienia nie prowadzi do proporcjonalnego wzrostu wydajności, a nawet może prowadzić do jej spadku.
Ciśnienie Robocze i Wydajność
Dopasowanie parametrów technicznych węża, w tym ciśnienia roboczego, długości odcinka, typu złączy i materiału wykonania, jest kluczowe dla jego efektywnego wykorzystania. Poniżej przedstawiono przykładową charakterystykę węży tłocznych:
| Typ węża | Długość | Ciśnienie robocze | Przepływ |
|---|---|---|---|
| W25 | 15 m | 1,21 MPa (12,1 bar) | 50 l/min |
| W52 | 20 m | 1,21 MPa (12,1 bar) | 200 l/min |
| W75 | 20 m | 1,21 MPa (12,1 bar) | 1600 l/min |
Ciśnienie robocze dla węży pożarniczych często wynosi około 1,2 MPa (12 barów), natomiast ciśnienie rozrywające może sięgać 4 MPa (40 barów).
Graniczna Wartość Przepływu i Zjawiska Fizyczne
Wielu specjalistów wskazuje, że zwiększanie ciśnienia na pompie powyżej pewnych wartości nominalnych (np. 0,8 MPa / 8 atm dla niektórych typów pomp) nie skutkuje proporcjonalnym wzrostem wydajności. Dzieje się tak, ponieważ przepływowi cieczy przez rurę towarzyszą zjawiska fizyczne, takie jak opory tarcia i straty ciśnienia. Istnieje wartość graniczna przepływu, której nie można przekroczyć, zwiększając jedynie ciśnienie. Dalsze zwiększanie ciśnienia ponad optymalny punkt może jedynie wyrównać straty ciśnienia spowodowane długością linii gaśniczej czy wysokością, na jaką woda musi zostać podana.
Zjawiska fizyczne, takie jak przepływ laminarny i turbulentny, mają istotny wpływ na efektywność dostarczania wody. Należy również unikać wchodzenia pompy w obszar pracy kawitacyjnej. Strażacy powinni być świadomi strat, które towarzyszą przepływowi wody, aby prąd opuszczający prądownicę był skuteczny. Minimalne ciśnienie na zakończeniu linii gaśniczej dla uzyskania skutecznego prądu wynosi 0,4 MPa (4 atm).
PRZEPŁYW a CIŚNIENIE
Straty Ciśnienia
W normach dotyczących węży tłocznych jasno określono, że większy przepływ generuje większe straty ciśnienia. Na przykład, dla węża W52 na odcinku 100 m z łącznikami:
- Przy wydajności 200 l/min, straty ciśnienia wynoszą około 0,07 MPa.
- Przy wydajności 600 l/min, straty ciśnienia mogą sięgać około 0,55 MPa.
Te dane dowodzą, że choć nominalna wydajność może być niższa od maksymalnej możliwej do osiągnięcia, to przekraczanie wartości nominalnych wiąże się ze znacznym zwiększeniem strat ciśnienia, co należy uwzględnić przy planowaniu działań.
Praktyczne Aspekty Użytkowania i Konserwacji
Wybierając wąż strażacki, należy zwrócić uwagę na jego przeznaczenie (węże hydrantowe, sportowe, do motopomp). Kluczowe parametry, które należy uwzględnić, to średnica, ciśnienie robocze, długość odcinka, typ złączy oraz materiał wykonania. Dodatkowo, ważna jest łatwość zwijania i przechowywania. Węże powinny być przystosowane do wielokrotnego składania bez ryzyka deformacji lub pęknięcia powłoki wewnętrznej, co ułatwia transport i przygotowanie do ponownego użycia.
Wymagania, które powinien spełniać każdy wąż strażacki, obejmują dobrą przepuszczalność wody i pary wodnej, odporność na działanie wysokich temperatur oraz higroskopijność. Ważne jest także, aby taśma wężowa była równomiernie rozłożona na całej długości, ponieważ ma to bezpośredni wpływ na przepustowość węża.
Węże takie jak W38, dzięki odpowiedniej średnicy i długości, zapewniają optymalny przepływ wody i łatwość manewrowania. Posiadają wewnętrzną gumową wyściółkę, która zmniejsza opór wody, przyczyniając się do skutecznego tłoczenia środka gaśniczego pod dużym ciśnieniem od auto- lub motopompy do prądownicy.
