Wóz Strażacki: Budowa, Technologia, Kategorie i Poradnik Rysowania

Samochód pożarniczy, znany również jako wóz strażacki, pojazd pożarniczy lub pożarowóz, to specjalnie oznakowany i przygotowany pojazd wykorzystywany przez straż pożarną lub inne jednostki ochrony przeciwpożarowej. Jego głównym zadaniem jest udział w akcjach ratowniczo-gaśniczych, a także w działaniach statutowych, takich jak akcje prewencyjne. Rysowanie wozu strażackiego może być fascynującym i satysfakcjonującym zadaniem, niezależnie od poziomu umiejętności.

Podwozie, Oznakowanie i Systemy Identyfikacji

Podwozie i Barwy Pojazdów

Większość samochodów pożarniczych budowana jest na bazie seryjnie produkowanych podwozi, które posiadają odpowiednio dobrane zespoły i parametry techniczne, gwarantujące niezawodność w trudnych warunkach. Zgodnie z przepisami, pojazdy samochodowe straży pożarnej, z wyjątkiem pojazdów osobowych operacyjnych, powinny mieć barwę czerwieni sygnałowej. Błotniki i zderzaki malowane są zazwyczaj na kolor biały.

Kontenery pożarnicze, agregaty ciągnione, motopompy, działka oraz przyczepy ze sprzętem pożarniczym malowane są zgodnie z zasadami określonymi dla pojazdów gaśniczych. Kontenery-pojemniki i kontenery-cysterny muszą posiadać wyraźne napisy określające ich zawartość lub przeznaczenie, wykonane literami w kolorze i kroju zgodnym z oznaczeniami na sprzęcie.

Systemy Identyfikacji i Oznakowania

W większości krajów pojazdy strażackie oznaczone są uniwersalnym numerem, który umożliwia ich identyfikację podczas akcji. W Polsce system ten nazywany jest numerem operacyjnym i składa się z trzech elementów:

• Prefiks: Trzycyfrowy numer określający powiat oraz typ jednostki.
• Oznaczenie województwa: Jednoliterowe oznaczenie zgodne z wyróżnikiem województwa na tablicach rejestracyjnych (z pewnymi wyjątkami dla Warszawy, województwa mazowieckiego oraz jednostek centralnych).
• Dodatkowe oznaczenia: Stosuje się również oznaczenia literowe charakteryzujące dany pojazd.

Szczegółowy sposób oznakowania pojazdów, sprzętu pływającego, silnikowego i pożarniczego określa załącznik do zarządzenia Komendanta Głównego Państwowej Straży Pożarnej. System oznaczeń zgodny z normą PN-EN 1846-1:2011 określa m.in. klasyfikację pojazdów. Przykładowe oznaczenia to:

• G - samochód ratowniczo-gaśniczy
• C - ciężki
• B - ze zbiornikiem wodnym
• A - z autopompą
• 5 - zbiornik na wodę o pojemności 5 m³
• 32 - wydajność nominalna autopompy 32 hl/min

Przykładowy opis pojazdu może brzmieć: Samochód ratowniczo-gaśniczy klasy ciężkiej (S), kategorii uterenowionej (2), z załogą trzyosobową, ze zbiornikiem wody o pojemności 5000 dm³ i pompą pożarniczą o wydajności 3200 dm³/min.

Wyposażenie Wozów Strażackich

Podstawowe i Dodatkowe Elementy

Wyposażenie wozów strażackich jest zróżnicowane i dostosowane do specyfiki ich przeznaczenia. Podstawowe elementy tworzą tzw. układ wodno-pianowy. Wśród standardowego wyposażenia można wymienić:

• Podręczny sprzęt gaśniczy
• Mały zbiornik wodny (ok. 100 l)
• Wysoko wydajną pompę
• Aparaty ochrony dróg oddechowych
• Łomy i inne narzędzia
• Węże

Do dodatkowego wyposażenia zalicza się:

• Działko wodne
• Dodatkowy wąż
• Kamera cofania
• Fala świetlna LED
• Maszt oświetleniowy
• Wciągarka

Specjalistyczne Wyposażenie i Funkcje

Współczesne wozy strażackie są wyposażane w zaawansowane systemy pompujące z precyzyjną kontrolą ciśnienia i natężenia przepływu wody, sterowane elektronicznie. Podnośnik hydrauliczny to składana konstrukcja z koszem ratowniczym, która może składać się z jednego lub kilku elementów teleskopowo wysuwanych lub mechanizmu nożycowego, z drabiną lub bez. Drabiny i platformy hydrauliczne pozwalają na precyzyjne pozycjonowanie i wysuwanie, a niektóre modele posiadają wbudowane dysze wodne.

Zbiorniki na wodę w wozach strażackich mają różną pojemność, od 1000 do nawet 5000 litrów, w zależności od przeznaczenia pojazdu. Wiele z nich wyposażonych jest również w systemy pianowe do gaszenia specyficznych rodzajów pożarów. Samochody ratownicze przewożą szeroką gamę narzędzi, w tym hydrauliczne narzędzia ratownicze („Szczęki Życia”), palniki do cięcia, liny i urządzenia stabilizujące. Samochody ratownictwa medycznego, obsługiwane przez strażaków, przeznaczone są do opieki nad pacjentami i ich transportu.

Bezpieczeństwo strażaków jest priorytetem, dlatego nowoczesne wozy strażackie posiadają systemy takie jak ochrona przed przewróceniem, kontrola stabilności i poduszki powietrzne. Skuteczna komunikacja zapewniona jest przez zaawansowane systemy radiowe, telefoniczne i terminale danych.

Kategorie Wozów Strażackich

Wozy strażackie można podzielić na kilka kategorii w zależności od ich funkcji i przewożonego sprzętu:

• Pompowóz: Najczęściej pierwszy reagujący na zdarzenie. Wyposażony w pompę wodną, zbiornik na wodę, węże i inne narzędzia. Głównym zadaniem jest dostarczanie wody do gaszenia pożarów.
• Podnośniki hydrauliczne (tzw. „ciężarówki powietrzne”): Przeznaczone do zadań wymagających podniesienia, np. ratowania ludzi z wysokich budynków. Wyposażone w drabinę hydrauliczną, która może osiągać znaczną wysokość.
• Cysterny: Służą do transportu dużych ilości wody, szczególnie na obszary o ograniczonym dostępie do hydrantów. Posiadają duże zbiorniki, zazwyczaj o pojemności od 1000 do 5000 galonów (około 3785 do 18927 litrów).
• Ciężarówki ratownicze (ratownictwa technicznego): Wyposażone w narzędzia i sprzęt do ratownictwa technicznego, np. wydobywania osób uwięzionych w pojazdach, ratownictwa w przestrzeni zamkniętej czy przy zawaleniach budynków.
• „Dzicy” strażackie (terenowe): Mniejsze i bardziej zwrotne niż tradycyjne wozy, zaprojektowane do poruszania się w trudnym terenie i zwalczania pożarów lasów i terenów dzikich.
• Wozy dowodzenia i kontroli: Pełnią funkcję mobilnych centrów dowodzenia, wyposażone w sprzęt komunikacyjny, komputery i systemy mapowe do zarządzania akcją.

Nowoczesne Technologie i Innowacje

Rozwój Technologiczny

W ostatnich latach wozy strażackie znacząco ewoluowały, wprowadzając nowe technologie i funkcje, takie jak:

• Zaawansowane systemy pompowania: Zapewniające precyzyjną kontrolę ciśnienia i przepływu wody.
• Drabiny i platformy hydrauliczne: Z możliwością precyzyjnego wysuwania i pozycjonowania.
• Zbiorniki na wodę i systemy pianowe: Zróżnicowane pojemności zbiorników i wydajne systemy wytwarzania piany.
• Specjalistyczny sprzęt ratowniczy: Narzędzia hydrauliczne, tnące, liny, urządzenia stabilizujące.
• Zaawansowane funkcje bezpieczeństwa: Ochrona przed przewróceniem, kontrola stabilności, poduszki powietrzne.
• Systemy łączności i dowodzenia: Komunikacja radiowa, satelitarna, terminale danych.
• Technologie przyjazne środowisku: Hybrydowe lub w pełni elektryczne układy napędowe zmniejszające emisję i zużycie paliwa.

Elektryczne i Autonomiczne Wozy Strażackie

Rosnącą popularność zdobywają elektryczne wozy strażackie, które oferują podobne osiągi do tradycyjnych pojazdów, jednocześnie redukując ślad węglowy. Trwają również badania nad opracowaniem autonomicznych i zdalnie sterowanych wozów strażackich. Układ napędowy pojazdu i autopompa zasilane są głównie elektrycznie, co pozwala na łatwą obsługę urządzeń elektrycznych, takich jak wentylatory czy pompy zanurzeniowe, korzystając z energii akumulatorów.

Rosenbauer RT: Pionier Elektromobilności

Przykładem zaawansowanego technologicznie pojazdu jest elektryczny Rosenbauer RT (Revolutionary Technology), zaprojektowany od podstaw jako miejsce pracy służb ratowniczych. Wykorzystuje on dwa silniki elektryczne o łącznej mocy 272 KM. Jedno ładowanie baterii pozwala na 100 km jazdy lub godzinę pracy autopompy. W przypadku rozładowania baterii do 20%, automatycznie uruchamia się 3-litrowy silnik turbodiesel marki BMW, pełniący rolę generatora prądu, który doładowuje akumulatory. Pozwala to na zwiększenie zasięgu do 600 km lub 6 godzin pracy.

Zalety Rosenbauer RT to m.in. układ skrętny wszystkich kół, który ograniczył średnicę zawracania do 12,5 metra, oraz niezależne zawieszenie pneumatyczne z regulowanym prześwitem od 17,5 do 47 cm. Kabina kierowcy i przedział dla ratowników są połączone w jedną przestrzeń, mieszcząc 9 osób. Autopompa jest zamontowana wewnątrz pojazdu, co redukuje hałas i zwiększa przestrzeń na sprzęt. Model RT jest łatwy i intuicyjny w obsłudze dzięki dużemu, centralnemu wyświetlaczowi na desce rozdzielczej. Dodatkowo, obniżone podwozie w miejscu prowadzenia akcji oraz większa przestrzeń skrytek o niskiej krawędzi załadunku znacznie redukują obciążenie fizyczne załóg ratowniczych. Wysokowydajne listwy LED dają jasne, nieoślepiające światło. Pojazd oferuje również zaawansowane systemy gaśnicze, takie jak nasady STORZ sterowane elektropneumatycznie oraz zintegrowane zasilanie urządzeń zewnętrznych.

Rosenbauer AT: Zaawansowana Technologia

Seria Rosenbauer AT (Advanced Technology) to przykład innowacyjnych i zaawansowanych pojazdów ratowniczo-gaśniczych. System RBC LCS umożliwia intuicyjną obsługę urządzeń, a funkcje są oznaczone kolorami, co ułatwia pracę. Opatentowane, zaokrąglone schody ułatwiają szybkie i bezpieczne wsiadanie oraz wysiadanie załogi. Pojazdy AT oferują szeroki zakres wydajnych systemów gaśniczych, łatwych do integracji, oraz oświetlenie szerokopasmowe bez cieni, zintegrowane oświetlenie LED bliskiego i dalekiego zasięgu, co zapewnia bezpieczeństwo pracy. Podwójna kabina zintegrowana oferuje liczne funkcje bezpieczeństwa i ergonomii, zapewniając maksymalną ilość miejsca dla załogi.

Zastosowano rozwiązania optymalizujące wykorzystanie przestrzeni, np. magazynki na węże, gdzie węże ułożone są jeden na drugim, co ułatwia ich wyjmowanie. System przechowywania COMFORT umożliwia szybkie i łatwe wyjmowanie sprzętu, wspierane przez koncepcję jednolitych oznaczeń barwnych. W pojazdach AT można montować pompy odśrodkowe o normalnym lub normalno/wysokim ciśnieniu, o wydajności do 4500 l/min. Dostępne są różne systemy dozowania piany (FIXMIX, FIXMIX wysokociśnieniowy, RFC Admix Variomatic) oraz wariant CAFS do produkcji piany sprężonego powietrza. Dostępne są trzy elektroniczne działka wodne (RM15, RM25, RM35) i jedno ręczne (RM24) o maksymalnej wydajności do 3500 l/min. System FIRECAN pozwala na obsługę wszystkich komponentów pojazdu za pomocą wyświetlaczy, a przydatne informacje są łatwiej dostępne podczas akcji.

Zabudowa Rosenbauer AT może być montowana na różnych podwoziach, a krótki zwis poprawia manewrowość. Zintegrowana podwójna kabina zapewnia doskonałą widoczność. Uchwyty aparatów oddechowych można zamontować w kabinie załogi zgodnie lub przeciwnie do kierunku jazdy. Pośrednie, nieoślepiające oświetlenie LED zapewnia optymalne naświetlenie kabiny, zapobiegając zmęczeniu oczu. Zintegrowane oświetlenie otoczenia (bliskie i dalekie) oraz reflektory LED zapewniają szerokie oświetlenie obszaru roboczego. Po zaciągnięciu hamulca postojowego włącza się automatycznie oświetlenie konturowe pod pojazdem, ułatwiając bezpieczne poruszanie się w ciemności.

Rosenbauer RTX: Specyfika Amerykańska

Model RTX ma typowe cechy rozpoznawcze amerykańskiego pojazdu strażackiego, takie jak specyficzna optyka i architektura pojazdu dostosowana do amerykańskiej taktyki operacyjnej. Na przykład, przechowywanie węży zasilających w RTX odbywa się w tzw. „łożach na węże”, znajdujących się w górnej części zabudowy, dostępnych z tyłu, zamiast być zwijane. Węże do szybkiego natarcia, wstępnie połączone, ułożone są poprzecznie w środkowej części zabudowy RTX. Regulowana wysokość podwozia umożliwia wyjątkowo niskie wejście przy różnicy między poziomem podłoża i podłogą kabiny wynoszącej zaledwie 260 mm w trybie akcji.

Wozy Strażackie w Polsce: Przykłady i Inwestycje

Nowe Pojazdy dla OSP na Wyspie Sobieszewskiej

W Polsce systematycznie doposaża się jednostki straży pożarnej w nowoczesny sprzęt. Dwa nowoczesne samochody ratowniczo-gaśnicze zostały zakupione dla jednostek Ochotniczej Straży Pożarnej działających na wyspie Sobieszewskiej. Średni samochód ratowniczo-gaśniczy, służący w OSP Sobieszewo, został zakupiony w sierpniu 2019 roku za kwotę 892 980 zł, z czego 532 980 zł pochodziło z budżetu miasta Gdańska. Pojazd, który trafił do OSP Świbno, kosztował 797 040 zł, z czego 387 040 zł to środki z miejskiej kasy. Dodatkowo zakup wsparły Ministerstwo Spraw Wewnętrznych i Administracji oraz Wojewódzki Fundusz Ochrony Środowiska i Gospodarki Wodnej.

Zakupione wozy to popularne w Polsce średnie samochody ratowniczo-gaśnicze, wykorzystywane jako pojazdy pierwszego rzutu. Posiadają kabiny dla 6 ratowników i są przystosowane do poruszania się po trudnym terenie dzięki napędowi na cztery koła. Przekazany strażakom ze Świbna pojazd to średni samochód ratowniczo-gaśniczy (GBA) na podwoziu IVECO Eurocargo ML150E28 WS 4x4 o mocy 320 KM, wyposażony w zbiornik wody o pojemności 3000 litrów i zbiornik na środek pianotwórczy o pojemności 300 litrów. Samochód zakupiony do OSP Sobieszewo ma zbliżone parametry i bazuje na podwoziu marki MAN. Nowe wyposażenie pozwoli jednostkom na samodzielne zapewnienie pomocy w pierwszej, krytycznej fazie działań, zanim dotrze wsparcie z Gdańska.

ERGOTRUCK: Ergonomia i Bezpieczeństwo

Wyprodukowany przez spółkę Szczęśniak Pojazdy Specjalne wóz strażacki ERGOTRUCK, znajdujący się na podwoziu IVECO Eurocargo ML150E28 WS 4x4, został przekazany do jednostki Ochotniczej Straży Pożarnej w celu szkolenia. Został zaprojektowany z uwzględnieniem ergonomii i bezpieczeństwa. Naukowcy z Wydziału Inżynierii Mechanicznej WAT zoptymalizowali konstrukcję związaną z akcjami gaśniczymi, m.in. umieszczenie zbiornika wody, zasobnika ze środkiem pianotwórczym i motopompy. Poprawiono panel funkcyjny, umożliwiający automatyczne ustawienie pompy i wybór proporcji mieszanki wodno-pianowej.

Zabudowa pojazdu jest w pełni aluminiowa, a ciężkie elementy zamocowano do ramy, co zwiększa bezpieczeństwo w razie wypadku. Badano siły wywierane na układ kostno-mięśniowy podczas podejmowania elementów wyposażenia oraz bezpieczeństwo podczas jazdy, zwłaszcza przy dużej masie wody. Pojazdy uterenowione posiadają dopasowane zawieszenia, zmniejszające ryzyko przewrócenia się przy gwałtownych manewrach. W pracach nad ERGOTRUCKiem brał udział także Wydział Cybernetyki WAT, który zbudował symulator pojazdu z wykorzystaniem technologii VR.

Jak Narysować Wóz Strażacki: Poradnik Krok po Kroku

Rysowanie wozu strażackiego może być prostsze, niż myślisz! Ten przewodnik dostarczy Ci niezbędnych narzędzi i informacji, aby stworzyć realistyczny rysunek tego ikonicznego pojazdu. Bez względu na to, czy chcesz rysować dla zabawy, czy rozwijać swoje umiejętności artystyczne, nauka proporcji, kształtów i detali jest kluczowa. Zaczynajmy!

Wybór Narzędzi i Materiałów

Wybór odpowiednich narzędzi do rysowania jest kluczowy dla każdego artysty. Warto zainwestować w kilka podstawowych narzędzi, które ułatwią Ci pracę i pomogą uzyskać zadowalające efekty. Wśród niezbędnych materiałów znajdziesz:

• Ołówki: o różnych twardościach (np. HB do szkicowania, miękkie B do cieniowania).
• Gumki do mazania: miękka, aby nie uszkodzić papieru.
• Papier: o odpowiedniej gramaturze (np. 200 g/m² lub wyższej) i gładkiej powierzchni dla lepszych detali.
• Kolorowe ołówki: do dodania życia rysunkowi.

Szkicowanie Podstawowych Kształtów

Rozpocznij od naszkicowania prostych kształtów, które będą stanowiły bazę Twojego rysunku. Pamiętaj, aby być cierpliwym i nie spieszyć się w trakcie pracy.

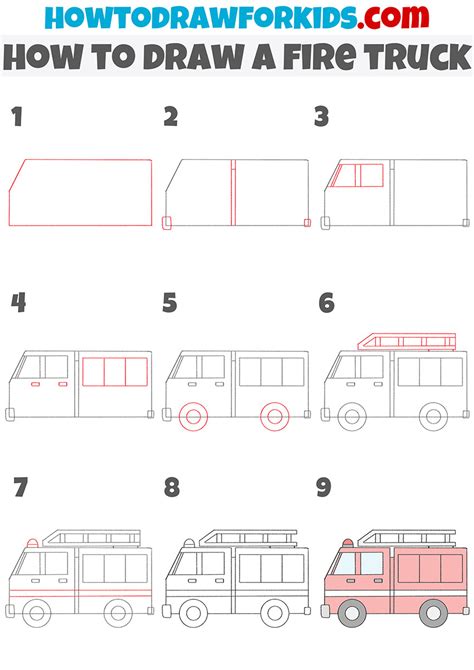

1. Narysuj prostokąt o dwóch bokach przypominających łuki. Będzie to główna część wozu.
2. Górną i dolną część tej figury połącz kreską, umiejscowioną nieco na lewo od środka.
3. W wydzielonej, lewej części narysowanego kształtu, używając prostych linii, zaznacz okno - kabinę kierowcy wozu strażackiego.
4. Pod prostokątem dodaj dwa okręgi na koła, zachowując odpowiednie proporcje.

Dodawanie Szczegółów

Gdy masz już szkic, czas na dodanie szczegółów, które nadadzą rysunkowi autentyczności.

5. Powróć do prawej strony korpusu pojazdu. W pustej przestrzeni narysuj dwa kwadraty. Wypełnij je kreskami, aby symbolizowały specjalne blaszane osłony, pod którymi strażacy przechowują różnorodne przybory.
6. W kołach narysuj mniejsze okręgi, aby przedstawić felgi.
7. Pomiędzy kołami narysuj spiralę zakończoną niedużym trójkącikiem - to wąż strażacki, podstawowe narzędzie do walki z ogniem.
8. W prawym i lewym brzegu samochodu dodaj światła samochodowe, rysując dwa małe półokręgi.
9. Nad oknem w kabinie kierowcy narysuj odwróconą literkę "U" przylegającą do dachu, a nad nią trzy krótkie kreseczki, symbolizujące syrenę.
10. Na drugim brzegu dachu narysuj podobny, acz nieco większy łuk, z malutkim kołem w środku. Od tego kształtu pociągnij dwie równoległe linie i połącz je niedużym łukiem nad światłem wozu. W ten sposób wzbogaciłeś pojazd o drabinę.

Twój wóz strażacki jest gotowy! Teraz możesz pokolorować go na czerwono, lub - dla rozwinięcia kreatywności - wybrać inny, oryginalny kolor.

Techniki Cieniowania i Kolorowania

Właściwe techniki rysunkowe mogą znacząco poprawić jakość Twojego rysunku. Kluczowe jest zrozumienie, jak cieniować i stosować kolory, aby uzyskać realistyczny efekt.

• Cieniowanie: Rysowanie cieni pozwala nadać głębię i wymiar. Użyj miękkiego ołówka do tworzenia delikatnych cieni, a twardszym ołówkiem dodaj wyraźniejsze kontury. Obserwuj, skąd pada światło, aby odpowiednio rozmieścić cienie.
• Kolorowanie: Wybierając kolory do wozu strażackiego, postaw na intensywne odcienie czerwieni i żółci, które są dla niego charakterystyczne. Używaj różnych odcieni, aby uzyskać efekt trójwymiarowości. Nałóż kolory warstwami, aby uzyskać głębię i bogactwo barw.
