Wentylacja pożarowa odgrywa kluczową rolę w zapewnieniu bezpieczeństwa podczas akcji ratowniczo-gaśniczych. Jej głównym celem jest usuwanie dymu, ciepła i toksycznych gazów z zadymionych pomieszczeń, co znacząco poprawia warunki pracy strażaków oraz ułatwia bezpieczną ewakuację osób poszkodowanych. Wśród różnych technik wentylacyjnych, szczególną uwagę zwraca się na wentylację nadciśnieniową (PPV - Positive Pressure Ventilation), która polega na wtłaczaniu czystego powietrza do obiektu w celu wypchnięcia produktów spalania na zewnątrz.
Mechanizmy wentylacji
Podstawowa zasada działania wentylacji opiera się na różnicy ciśnień. Dym i gazy pożarowe, jako lżejsze od czystego powietrza, naturalnie unoszą się ku górze i rozprzestrzeniają. Wentylacja mechaniczna, w tym wentylacja nadciśnieniowa, ma na celu kontrolowanie tego procesu i skierowanie produktów spalania w pożądanym kierunku.
Wentylacja hydrauliczna
Jedną z metod doraźnego usuwania gazów pożarowych jest wentylacja hydrauliczna, wykorzystująca prąd wody. Aby osiągnąć maksymalną skuteczność, kluczowe jest ustawienie odpowiedniego kąta rozwarcia strumienia wody na prądownicy. Strumień nie powinien całkowicie zasłaniać otworu wylotowego (np. okna), pozostawiając przestrzeń z każdej strony. Taka przestrzeń stanowi ujście dla usuwanych gazów. Zbyt zwarty prąd wody nie wytwarza wystarczającego podciśnienia, a uderzając o futrynę, zmniejsza efektywność "wysysania" produktów.
Konieczne jest również utrzymanie odpowiedniego ciśnienia na prądownicy, zazwyczaj w zakresie 6-7 bar, co zapewnia kroplom wody odpowiednią prędkość i skuteczność metody. Należy pamiętać, że jest to technika doraźna, a minimalna wydajność wodna prądownic typu turbo to około 100 litrów na minutę. W przypadku niewystarczającego zaopatrzenia wodnego, czas jej stosowania należy ograniczyć do niezbędnego minimum. Kluczowe jest praktyczne ćwiczenie i określanie optymalnych ustawień dla konkretnych prądownic i otworów.
Wentylacja nadciśnieniowa
Wentylacja nadciśnieniowa (PPV) polega na zastosowaniu specjalistycznych wentylatorów do wtłaczania świeżego powietrza do wnętrza obiektu. Celem jest wytworzenie nadciśnienia, które wypycha dym i gorące gazy na zewnątrz przez wyznaczone otwory wylotowe.
Zasady działania wentylacji nadciśnieniowej
Efektywność wentylacji nadciśnieniowej jest silnie zależna od prawidłowego doboru otworów wlotowych i wylotowych, a także od sposobu ustawienia wentylatora. Otwór wlotowy, zazwyczaj drzwi wejściowe do budynku, powinien być całkowicie pokryty strumieniem powietrza z wentylatora. W przypadku wentylatorów spalinowych, wyczuwalne spaliny wewnątrz wentylowanego pomieszczenia świadczą o zbyt małym otworze oddymiającym.
Optymalna wydajność uzyskiwana jest, gdy otwór oddymiający stanowi od 75% do 175% powierzchni otworu napowietrzającego. Wielkość ta zależy od mocy wentylatora. Wentylatory o mniejszej mocy (do 2 KM) efektywniej pracują z otworem wylotowym o wielkości 75-100% otworu wlotowego, podczas gdy mocniejsze jednostki (3-5 KM) mogą wymagać otworu o powierzchni 100-150% otworu wlotowego. Kluczowe jest testowanie różnych konfiguracji podczas ćwiczeń praktycznych.
Warunki atmosferyczne, takie jak temperatura czy wilgotność, zazwyczaj nie mają znaczącego wpływu na pracę wentylacji nadciśnieniowej, choć zimna i wilgotna pogoda może wpływać na unoszenie się dymu. Wiatr może być sprzymierzeńcem, jeśli jest skierowany w stronę otworu napowietrzającego, jednak jego siła i kierunek mają kluczowe znaczenie. Wentylacja nadciśnieniowa może być skutecznie prowadzona pod wiatr do prędkości 11 m/s.
Zastosowanie wentylacji nadciśnieniowej
Wentylacja nadciśnieniowa znajduje zastosowanie w wielu sytuacjach:
- Wspomaganie mechanicznej wentylacji nadciśnieniowej lub podciśnieniowej w celu zwiększenia jej wydajności.
- Doraźne usuwanie gazów pożarowych i pary wodnej, gdy wentylacja mechaniczna jest niemożliwa lub niewydolna.
- Poprawa widoczności.
- W sytuacjach, gdy wentylacja mechaniczna mogłaby spowodować dodatkowe zagrożenie, np. w strefach zagrożonych wybuchem.
- Skutecznie sprawdza się podczas pożarów piwnic i pomieszczeń położonych poniżej poziomu gruntu, nawet przy małych otworach.
Należy zachować szczególną ostrożność w miejscach, gdzie istnieje ryzyko poderwania i uniesienia zalegających pyłów (np. stolarnie, tartaki), co może prowadzić do ich zapłonu. Zawsze należy upewnić się, że podanie wody na zewnątrz budynku nie spowoduje zagrożenia dla osób lub mienia.
Wentylacja nadciśnieniowa w budynkach wielokondygnacyjnych
W budynkach wielokondygnacyjnych, zwłaszcza wysokich, dym i toksyczne produkty spalania mogą stanowić poważne zagrożenie, rozprzestrzeniając się pionowo. Wentylacja nadciśnieniowa w takich obiektach wymaga szczegółowego planowania i koordynacji działań. Kluczowe jest zapewnienie ciągłości przepływu powietrza pomiędzy otworami wlotowymi i wylotowymi, a także odpowiednie zarządzanie drzwiami i oknami, aby zapobiec niekontrolowanemu rozprzestrzenianiu się dymu.
W przypadku budynków z ograniczoną liczbą otworów, np. piwnic bez okien, stosuje się tzw. "atak ciśnieniowy" (PPV) z wykorzystaniem klatki schodowej jako punktu wentylacyjnego lub kanałów wentylacyjnych. Wtłaczanie świeżego powietrza od dołu i wypychanie dymu górą pozwala na stworzenie dwukierunkowego przepływu mechanicznego.

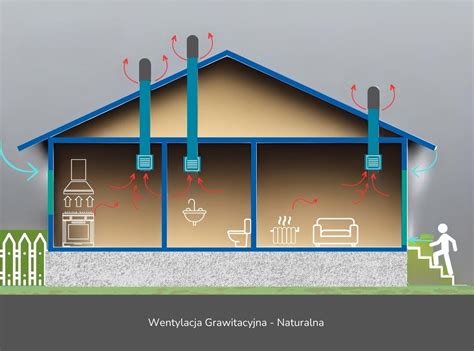

WENTYLACJA GRAWITACYJNA i ogromne straty ciepła
Systemy wentylacji pożarowej i ich znaczenie
Systemy wentylacji pożarowej, w tym systemy oddymiające i systemy nadciśnienia, są integralną częścią zabezpieczeń przeciwpożarowych w budynkach mieszkalnych, użyteczności publicznej, hotelach, galeriach handlowych i garażach podziemnych. Ich prawidłowe działanie zapewnia bezpieczną ewakuację użytkowników budynku w czasie pożaru.
Wentylacja nadciśnieniowa dróg ewakuacyjnych
Wentylacja nadciśnieniowa dróg ewakuacyjnych ma na celu zabezpieczenie klatek schodowych i przedsionków przed zadymieniem poprzez nadmuch świeżego powietrza. W celu uniknięcia nadmiernego nadciśnienia, stosuje się regulację za pomocą wentylatorów napowietrzających lub klap nadmiarowo-upustowych. Równolegle działają wentylatory oddymiające, zapewniające usuwanie dymu z korytarzy ewakuacyjnych. Kluczowa jest synergia nawiewu i wywiewu dla utrzymania odpowiedniego kierunku przepływu powietrza i poziomu nadciśnienia.

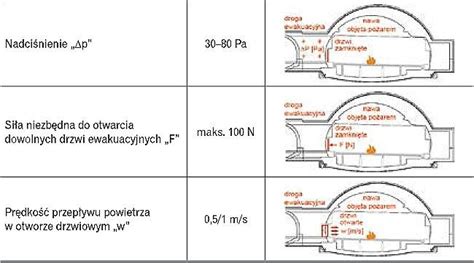

Systemy różnicowania ciśnień
Systemy różnicowania ciśnień są przeznaczone do tworzenia i utrzymywania nadciśnienia w chronionych przestrzeniach (klatki schodowe, szyby windowe, przedsionki przeciwpożarowe, korytarze ewakuacyjne), co zapobiega ich zadymieniu. Ograniczają rozprzestrzenianie się dymu i ciepła od źródła pożaru do miejsc, gdzie jest on usuwany, zapewniając bezpieczną ewakuację.
Konserwacja i kontrola systemów wentylacji pożarowej
Niezawodna praca systemów wentylacji pożarowej jest warunkowana prawidłową i stałą konserwacją. Zgodnie z przepisami, instalacje przeciwpożarowe powinny być testowane co najmniej raz w roku, a wyniki potwierdzone w protokołach. Jednakże, obsługa techniczna obiektu powinna przeprowadzać częstsze kontrole, w tym fizyczne sprawdzenie działania urządzeń i elementów wykonawczych, takich jak klapy przeciwpożarowe. Niezgodności stanu fizycznego klap z danymi w centrali sterującej są częstym problemem.
Wentylatory nadciśnieniowe, jako urządzenia elektryczne, wymagają ciągłości zasilania, dlatego należy sprawdzić poprawność dostarczania zasilania (podstawowego i rezerwowego) w warunkach awaryjnych. Automatyka samoczynnego załączania rezerwy (SZR) i agregaty prądotwórcze również wymagają regularnych kontroli.
Często spotykanym błędem jest dokonywanie regulacji i sprawdzania wentylacji pożarowej jedynie na przestrzeni najemcy, bez uwzględnienia całego ciągu ewakuacyjnego. Pomiary powinny obejmować parametry ciśnienia, siły i przepływu na wszystkich kluczowych etapach drogi ewakuacyjnej. Niesprawne wentylatory, uszkodzone elementy przyłączeniowe, a nawet nieprawidłowy kierunek obrotów wentylatora mogą prowadzić do nieprawidłowego rozkładu ciśnienia.
Szczególną uwagę należy zwrócić na jakość przeglądów. Testowanie klap przeciwpożarowych poprzez centralkę pożarową jest niewystarczające. Fizyczne sprawdzenie zadziałania urządzenia jest kluczowe dla potwierdzenia prawidłowości działania.
Scenariusz pożarowy
Scenariusz pożarowy definiuje sekwencję możliwych zdarzeń w czasie pożaru, określając sposób funkcjonowania urządzeń przeciwpożarowych, ich współdziałanie oraz rozwiązania organizacyjne. W przypadku braku scenariusza pożarowego w dokumentacji obiektu, pomiarowcy muszą go założyć, co utrudnia pracę i sprawdzenia. Brak znajomości scenariusza przez obsługę techniczną i użytkowników obiektu uniemożliwia również przećwiczenie procedur ewakuacyjnych.
Scenariusz pożarowy przewiduje odpowiedni układ otwarcia/zamknięcia drzwi na drodze ewakuacji. Sprawdzenie różnicy ciśnień podczas pracy wentylacji pożarowej powinno odbywać się zarówno zgodnie ze scenariuszem, jak i przy założeniu wszystkich drzwi zamkniętych.
Wentylacja pozioma vs. wentylacja nadciśnieniowa
Tradycyjna wentylacja pozioma, polegająca na otwieraniu okien i drzwi w celu stworzenia ścieżki przepływu dla dymu i ciepła, jest starsza od wentylacji nadciśnieniowej. Choć nie jest już preferowaną metodą, w pewnych sytuacjach może być jedyną opcją. Wymaga jednak starannego planowania i kontroli nad tworzonymi ścieżkami przepływu, aby uniknąć pogorszenia warunków.
Skoordynowana i zsynchronizowana wentylacja pozioma polega na izolowaniu poszczególnych pomieszczeń i stopniowym ich przewietrzaniu. W przypadku braku możliwości wentylacji poziomej, np. w piwnicach bez okien, wentylacja nadciśnieniowa (PPV) staje się kluczowa.
Podsumowanie
Wentylacja pożarowa, w tym wentylacja hydrauliczna i nadciśnieniowa, jest niezbędnym elementem działań ratowniczo-gaśniczych. Prawidłowe zastosowanie tych technik, oparte na wiedzy teoretycznej i praktycznych ćwiczeniach, znacząco zwiększa skuteczność akcji, poprawia warunki pracy strażaków oraz zapewnia bezpieczeństwo osób przebywających w zagrożonych obiektach. Niezwykle ważna jest regularna konserwacja, kontrola oraz świadomość zagrożeń związanych z niesprawnymi systemami wentylacji pożarowej.
