Wóz strażacki: elementy budowy i funkcje

Wóz strażacki, znany również jako aparat strażacki, samochód pożarniczy lub pożarowóz, to specjalnie oznakowany i przygotowany pojazd, używany przez straż pożarną lub inne jednostki ochrony przeciwpożarowej do udziału w akcjach ratowniczo-gaśniczych oraz innych działaniach statutowych, np. prewencyjnych. Są to złożone maszyny, wyposażone w szereg narzędzi i technologii, które umożliwiają strażakom skuteczne radzenie sobie z różnymi sytuacjami kryzysowymi. Pojazdy te są podstawą każdej straży pożarnej, a ich konstrukcja i funkcje znacznie ewoluowały na przestrzeni lat, aby sprostać rosnącym wyzwaniom współczesnej straży pożarnej.

Większość pojazdów strażackich ma czerwone barwy, często z białymi błotnikami i zderzakami, i są uprzywilejowane w ruchu drogowym, dzięki czemu w trakcie akcji nie obowiązują ich przepisy ruchu drogowego.

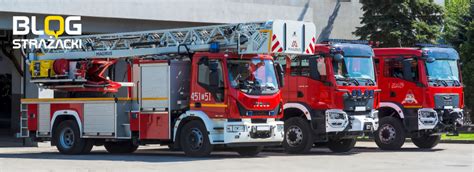

Kategorie i rodzaje wozów strażackich

Wozy strażackie dzieli się na kategorie w zależności od ich funkcji i rodzaju przewożonego sprzętu. Wyróżnia się także podział ze względu na wagę oraz możliwości trakcyjne.

Podział ze względu na funkcje i wyposażenie

• Pompowóz (samochód ratowniczo-gaśniczy): To najpopularniejszy typ wozów strażackich, często jako pierwszy reagujący na awarię. Są wyposażone w pompę wodną, zbiornik na wodę, węże i różne inne narzędzia. Podstawową funkcją pompowozu jest dostarczanie wody do gaszenia pożarów. Przewożą również strażaków i sprzęt pierwszej pomocy.
• Cysterna: Służy głównie do transportu dużych ilości wody do obszarów, gdzie zaopatrzenie w wodę jest ograniczone lub niedostępne, np. obszary wiejskie. Ciężarówki te mają duży zbiornik na wodę, zazwyczaj o pojemności od 1 000 do 5 000 galonów (około 4 000 do 20 000 litrów).
• Podnośnik powietrzny / Drabina mechaniczna (samochód z podnośnikiem hydraulicznym): Przeznaczone są do zadań wymagających podniesienia, takich jak ratowanie ludzi z wysokich budynków i zapewnianie dostępu do wzniesionych punktów. Są wyposażone w drabinę hydrauliczną, którą można rozciągnąć na różną wysokość, często przekraczającą 30 metrów. Niektóre z nich mają również platformę na szczycie drabiny, na której można wesprzeć strażaków. Składa się z jednego sztywnego lub teleskopowo wysuwanego elementu, lub kilku takich elementów, lub z mechanizmu nożycowego, ewentualnie z kombinacji tych elementów, z drabiną lub bez drabiny.
• Ciężarówka ratunkowa (samochód ratownictwa technicznego): Wyposażone są w narzędzia i sprzęt do ratownictwa technicznego, takiego jak wydobywanie pojazdów, ratownictwo w przestrzeni zamkniętej i zawalenie się budynków. Ciężarówki te zazwyczaj przewożą hydrauliczne narzędzia ratownicze, palniki do cięcia, poduszki powietrzne i różne inne specjalistyczne wyposażenie.
• Samochód ratownictwa medycznego: Pojazdy samochodowe obsługiwane przez strażaków i przeznaczone do opieki nad pacjentami oraz ich transportu.
• Dzikie wozy strażackie (samochody do gaszenia pożarów terenowych): Zaprojektowane specjalnie do zwalczania pożarów w lasach i na terenach dzikich. Są mniejsze i bardziej zwrotne niż tradycyjne wozy strażackie, zbudowane do poruszania się w trudnym terenie i wyposażone w specjalistyczne narzędzia do gaszenia pożarów leśnych.
• Wozy dowodzenia i kontroli (samochody dowodzenia i łączności): Pojazdy te służą jako mobilne centra dowodzenia dla dowódców incydentów. Są wyposażone w sprzęt komunikacyjny, komputery i systemy mapowe do zarządzania i koordynowania działań gaśniczych.
• Samochody logistyczne: Mają za zadanie (w razie potrzeby) zabezpieczyć zaplecze logistyczne, np. poprzez dostarczenie dodatkowego sprzętu, paliwa, czy zapewnienie zaplecza technicznego.
• Samochody z dronami: Wyposażone w BSP (Bezzałogowe Statki Powietrzne) oraz niezbędny sprzęt do prowadzenia operacji lotniczych. Ich głównym zadaniem jest wsparcie działań Specjalistycznych Grup Dronowych.

Podział ze względu na wagę

• Lekkie: Do 7,5 t.
• Średnie: Do 16 t.
• Ciężkie: Powyżej 16 t. Zgodnie z normą PN-EN 1846-1 samochód ratowniczo-gaśniczy klasy ciężkiej to pojazd, którego całkowita masa rzeczywista przekracza 16 tys. kg. Dla samochodu dwuosiowego, zgodnie z rozporządzeniem ministra infrastruktury z 31 grudnia 2002 r., nie może ona przekroczyć 18 tys. kg. Dopuszczalna masa całkowita pojazdu uzależniona jest od liczby osi. W Polsce użytkowane są w tej klasie samochody ratowniczo-gaśnicze mające nie więcej niż cztery osie, co pozwala na sprawne manewrowanie.

Podział ze względu na możliwości trakcyjne

W zależności od zdolności do poruszania się w danych warunkach terenowych, wyróżniamy samochody pożarnicze:

• Miejskie: Przeznaczone do poruszania się po drogach utwardzonych.
• Uterenowione: Zdolne do jazdy w umiarkowanie trudnym terenie.
• Terenowe: Zaprojektowane do poruszania się w bardzo trudnych warunkach terenowych.

O przynależności do danej klasy decydującą rolę odgrywają parametry terenowe, takie jak kąty natarcia, zejścia i rampowy, prześwit oraz prześwit pod osią.

Podstawowe elementy budowy wozu strażackiego

Wóz strażacki to jeden z nietypowych pojazdów, którego zadaniem nie jest tylko i wyłącznie transport, ale ma znacznie ważniejszą rolę. Podstawą jego konstrukcji są specjalnie dobrane podzespoły i rozwiązania.

Podwozie

Pojazdy pożarnicze budowane są najczęściej na podwoziach seryjnie produkowanych samochodów, o odpowiednio dobranych zespołach i parametrach. Podwozia te są odpowiednio modyfikowane i wzmacniane, aby zapewniały mobilność w trudnych warunkach oraz wytrzymałość na duże obciążenia. Na tylnej osi często stosuje się zawieszenie pneumatyczne z automatyczną regulacją ciśnienia, aby utrzymać wysokość nadwozia oraz stabilność bez względu na obciążenie skrzyni.

Nadwozie

Struktury nośne nadwozi, zbiorniki i środki gaśnicze wykonuje się ze stali nierdzewnej. Nadwozie jest konstruowane tak, aby umożliwić montaż różnorodnego sprzętu i systemów gaśniczych.

Układ wodno-pianowy

W skład układu wodno-pianowego wchodzą:

• Autopompa z urządzeniem odpowietrzającym: Nowoczesne wozy strażackie są wyposażone w zaawansowane systemy pompujące, które zapewniają precyzyjną kontrolę ciśnienia i natężenia przepływu wody. Systemy te mogą być sterowane i monitorowane elektronicznie, co pozwala strażakom szybko dostosować się do zmieniających się warunków. Przykładowo, dwuzakresowa autopompa TO3000 EN 1028-1-FPN 10-3000/ FPH 40-400 niemieckiego producenta Johstadt PF Pumpen und Feuerlöschtechnik GmbH ma wydajność 3705 l/min przy 8 barach lub 430 l/min przy 40 barach.
• Zbiornik na wodę: Pojemność zbiornika wody zależy od przeznaczenia pojazdu. Cysterny mają największe zbiorniki, natomiast pompowozy mają zbiorniki średniej wielkości, aby zrównoważyć pojemność wodną i zwrotność.
• Systemy pianowe: Wiele ciężarówek jest wyposażonych w systemy pianowe, które mogą wytwarzać pianę gaśniczą w celu stłumienia określonych rodzajów pożarów. Nowoczesne rozwiązania, takie jak system piany sprężonej CAFS (Compressed Air Foam System), np. Bocar PWPSystem 2400, wykorzystują sekcję wysokiego ciśnienia do tłoczenia wody i mogą być uruchamiane także podczas podawania prądów gaśniczych niskiego ciśnienia. Zwiększa to możliwości taktyczno-techniczne pojazdu i skraca czas gaszenia pożarów, np. wewnętrznych czy pojazdów, zmniejszając straty i koszty użycia piany.
• Instalacja zraszaczowa: Służy do zraszania otoczenia pojazdu lub terenu.
• Węże: Przewożone są węże tłoczne, ssawne oraz do szybkiego natarcia.
• Działko wodno-pianowe: Umożliwia podawanie dużych ilości wody lub piany na znaczne odległości.

Wyposażenie specjalistyczne i ratownicze

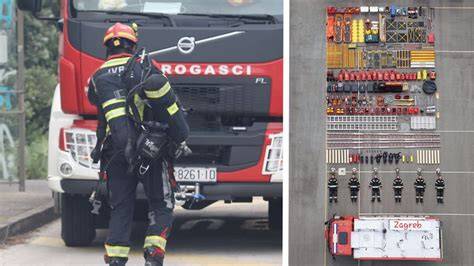

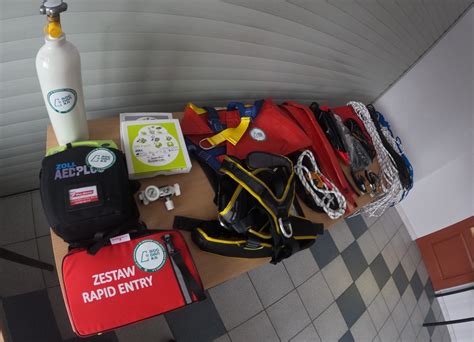

Wozy strażackie przewożą szeroki zakres sprzętu, który jest dobierany indywidualnie do potrzeb jednostki i jej zadań.

• Sprzęt hydrauliczny: Np. "Szczęki Życia" - narzędzie hydrauliczne służące do wydobywania osób uwięzionych w pojazdach.
• Narzędzia tnące, liny, urządzenia stabilizujące: Używane w ratownictwie technicznym.
• Maszt oświetleniowy LED: Automatycznie wysuwany maszt oświetleniowy pozwala na sterowanie głowicą, by dokładnie oświetlić miejsce działań, zapewniając widoczność 360°.
• Wyciągarki samochodowe i pasy holownicze: Często spotykane w wozach strażackich ze względu na liczne akcje drogowe wymagające wyciągania lub przemieszczania pojazdów.
• Skrytki i żaluzje: Skrytki na sprzęt są często zamykane wodo- i pyłoodpornymi żaluzjami, z dostępem z trzech stron, co ułatwia szybki dostęp do wyposażenia. Żaluzje, drzwi, klapy, szuflady i tace ładunkowe są łatwe w obsłudze i działają bez zacięć.
• Kontenery rolkowe: W pojazdach modułowych, takich jak CT Profile, samonośna rama nadwozia umożliwia konfigurację kontenerów rolkowych lub ładunków stałych. Kontenery są szybko i bezpiecznie blokowane w bocznych szynach mocujących za pomocą uchwytów zaciskowych. Umożliwiają szybkie wyjęcie materiału bez konieczności wchodzenia do środka budynku.

Systemy bezpieczeństwa i komunikacji

Bezpieczeństwo jest najwyższym priorytetem przy projektowaniu wozów strażackich. Nowoczesne wozy są wyposażone w szereg funkcji i systemów.

• Zaawansowane funkcje bezpieczeństwa: Ochrona przed przewróceniem, kontrola stabilności i poduszki powietrzne.
• Systemy łączności i dowodzenia: Obejmują radia, telefony satelitarne i terminale danych. Skuteczna komunikacja jest niezbędna podczas działań awaryjnych, umożliwiając sprawną komunikację między oddziałami, wezwanie posiłków oraz bieżące relacjonowanie rozwoju sytuacji.
• Sygnalizacja świetlna i dźwiękowa: Pojazdy uprzywilejowane w ruchu drogowym charakteryzują się przede wszystkim specjalnym sygnałem świetlnym (lampy na dachu, zespolone moduły niebieskiego światła zintegrowane z narożnikami nadwozia) oraz sygnałem dźwiękowym o zmiennym tonie (syreny elektroniczne lub generatory syren). Zintegrowane paski świetlne LED w profilu dachu zapewniają jednolite, nieoślepiające oświetlenie przodu, boków i tyłu.

Technologie przyjazne środowisku

W obliczu rosnących obaw o wpływ na środowisko, niektóre wozy strażackie są obecnie wyposażane w hybrydowe lub w pełni elektryczne układy napędowe. Pojazdy te zmniejszają emisję i zużycie paliwa, zachowując jednocześnie osiągi potrzebne do gaszenia pożarów. Elektryczne wozy strażackie zyskują na popularności, oferując podobne osiągi jak tradycyjne ciężarówki z silnikiem Diesla, ale charakteryzują się zerową emisją.

Standaryzacja i oznakowanie

Podstawy systemu standaryzacji wyposażenia wozu strażackiego określone zostały w dokumencie "Wytyczne standaryzacji pojazdów pożarniczych i innych środków transportu Państwowej Straży Pożarnej", zatwierdzonym w dniu 14 kwietnia 2011 r. przez Komendanta Głównego Państwowej Straży Pożarnej.

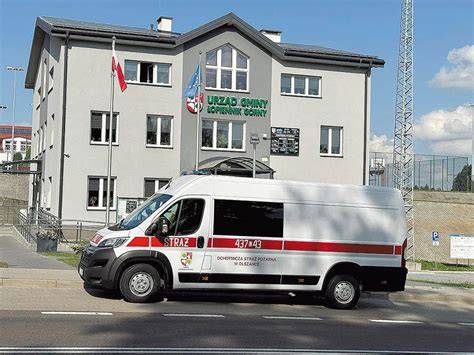

Pojazdy strażackie są oznaczone w większości krajów uniwersalnym numerem umożliwiającym identyfikację wozu w czasie akcji. W Polsce nazywamy go numerem operacyjnym. Sposób numerowania określa załącznik do zarządzenia Komendanta Głównego Państwowej Straży Pożarnej z dnia 10 kwietnia 2008 r. w sprawie gospodarki transportowej w jednostkach organizacyjnych Państwowej Straży Pożarnej. Numer składa się z trzech elementów:

1. Trzycyfrowy numer (prefiks): Określa powiat i typ jednostki.
2. Jednoliterowe oznaczenie województwa: Zgodne z wyróżnikiem województwa na obecnych tablicach rejestracyjnych, z pewnymi wyjątkami (np. dla m.st. Warszawy - W, woj. mazowieckiego (bez Warszawy) - M, jednostek centralnych PSP - [A]).
3. Dwucyfrowy numer pojazdu (sufiks): W przypadku pojazdów PSP oznacza rodzaj pojazdu (lub typ) oraz przeznaczenie sprzętu.

Stosuje się także dodatkowo (głównie literowe) oznaczenia charakterystyki pojazdu. Przykładowo, oznaczenie GCBA 5/32 oznacza:

• G - samochód ratowniczo-gaśniczy
• C - ciężki
• B - ze zbiornikiem wodnym
• A - z autopompą
• 5 - zbiornik na wodę o pojemności 5 m³ (5000 litrów)
• 32 - wydajność nominalna autopompy 32 hl/min (3200 litrów/min).

Proces powstawania wozu strażackiego

Proces powstawania wozu strażackiego to długa droga od zamówienia, przez projekt, po realizację. Każdy pojazd jest w pewnym stopniu unikatowy, choć opiera się na standardowych elementach.

Zamówienie i przetarg

Wszystko zaczyna się od pomysłu i posiadania środków na zakup pojazdu. Następnie jednostka precyzuje swoje oczekiwania, przeglądając katalogi, galerie i zapoznając się z parametrami wozów w sąsiednich jednostkach. Przygotowywana jest szczegółowa specyfikacja, w której określa się podwozie, pojemność zbiornika na wodę, rodzaj oświetlenia, a nawet niestandardowe detale, takie jak herb gminy na drzwiach. Na podstawie specyfikacji ogłaszany jest przetarg, do którego przystępują producenci.

Projekt i realizacja

Po podpisaniu umowy z wykonawcą, specyfikacja zamówienia jest weryfikowana przez pracowników odpowiedzialnych za projekt, realizację i zamówienie materiałów. Ważną fazą jest projekt, a następnie pozyskanie podwozia. Najczęściej pojazdy zabudowywane są na standardowych podwoziach, które są na bieżąco dostarczane producentom. W przypadku podwozi niestandardowych, czas realizacji może się wydłużyć.

Gdy podwozie jest już na zakładzie, rozpoczyna się właściwy proces zabudowy. Specjaliści częściowo demontują pojazd, aby dostosować go pod klienta, np. malują nadkola, modyfikują instalację elektryczną czy reorganizują wnętrze kabiny. W tym samym czasie w innym dziale powstaje zabudowa pojazdu lub jej elementy. Większe firmy posiadają specjalistyczne maszyny, lasery, prasy i komory lakiernicze do pracy na miejscu. Często zabudowa opiera się na gotowym szkielecie, który jest przytwierdzany do ramy podwozia, a następnie uzbrajany w autopompę, żaluzje, oświetlenie i inne elementy.

Na tym etapie, jednostka zamawiająca często ma możliwość zapoznania się z postępem prac i zgłaszania uwag, co pozwala na uwzględnienie dodatkowych pomysłów. Pracownicy dostosowują pojazd do detali według życzenia jednostki, montując elementy stałe, takie jak autopompa, maszt oświetleniowy czy szybkie natarcie.

Kontrola i odbiór

Prawie gotowy pojazd przechodzi szczegółową inspekcję techniczną i jest sprawdzany pod każdym względem. Po pozytywnym przejściu kontroli, wraca na ewentualne poprawki lub konfigurację na halę serwisową.

Aby nowy pojazd mógł być włączony do podziału bojowego, musi posiadać certyfikat CNBOP (Centrum Naukowo-Badawcze Ochrony Przeciwpożarowej). Samochody seryjnie zabudowywane zazwyczaj otrzymują certyfikat wraz z pojawieniem się pierwszego egzemplarza modelu. Pojazdy, które nie posiadają certyfikatu, muszą przejść liczne testy w Józefowie, aby zdobyć takie zaświadczenie. Centrum naukowe sprawdza dany egzemplarz pod każdym względem, aby wykluczyć nawet najmniejsze niedociągnięcia. W przypadku nowo zabudowanych pojazdów przez czołowych producentów, uzyskanie certyfikatu nie stanowi problemu, ponieważ w fazie projektu zabudowy uwzględniony jest szereg warunków, jakie pojazd musi spełniać.

Gdy auto jest ukończone i posiada aktualny certyfikat CNBOP, strażacy często przywożą swój sprzęt, który chcą zamontować na samochodzie, a pracownicy firmy dostosowują zabudowę pod to wyposażenie. Nowi użytkownicy są również szkoleni z obsługi nowego nabytku, zarówno teoretycznie, jak i praktycznie. Finalnie następuje odbiór pojazdu według specjalnego protokołu, z dokładną weryfikacją wykonanej pracy.

Zdarza się, że odebrane pojazdy wracają do firmy zabudowującej na poprawki lub usunięcie usterek zgłoszonych przez użytkowników, tzw. "wad wieku dziecięcego". Jednakże, firma realizuje zlecenie zgodnie ze specyfikacją zamawiającego, więc większość kwestii zależy od dokładności i zaangażowania jednostki w proces tworzenia pojazdu.
