Wóz strażacki z naczepą: historia, specyfikacja i współczesne rozwiązania

Ogromne pożary szalejące na górnych kondygnacjach budynków są po dziś dzień jednym z najtrudniejszych wyzwań dla strażaków. Tego typu sytuacje, oprócz odpowiednich armatek wodnych o dużej donośności, wymagają także zastosowania niezwykle wydajnych pomp. Tradycyjne wozy strażackie często nie są w stanie sprostać takim wymaganiom, co w przeszłości prowadziło do poszukiwania innowacyjnych rozwiązań, takich jak specjalistyczne pojazdy z naczepami.

Historia Super Pumpera: innowacyjne rozwiązanie z Nowego Jorku

Wyzwania w gaszeniu wieżowców

Przez lata jedną z najskuteczniejszych broni do walki z ogniem w arsenale nowojorskiej straży pożarnej (FDNY: Fire Department of the City of New York) były specjalne łodzie gaśnicze, które nie dość, że dysponowały potężnymi armatkami wodnymi, to jeszcze miały praktycznie nieograniczone źródło środka gaśniczego w postaci zbiorników wodnych, po których się poruszały. Był to poważny problem, gdyż nowojorska aglomeracja w latach 60. zaczęła się gwałtownie rozwijać, coraz bardziej odsuwając się od nabrzeża. Niczym grzyby po deszczu wyrastały nowe drapacze chmur, które dodatkowo umieszczono bardzo blisko siebie. W takich realiach dostępne wówczas wozy strażackie nie do końca spełniały swoją rolę. Przede wszystkim brakowało armatek wodnych o dużym zasięgu, a pompy nie oferowały odpowiedniej wydajności zdolnej do skutecznego gaszenia wieżowców.

Doskonale uświadomiła to tak zwana „Czarna Sobota”, czyli gigantyczny pożar z 20 kwietnia 1963 roku, który w okręgu Staten Island zniszczył około 100 domów oraz wywołał straty o wartości blisko 20 milionów dzisiejszych dolarów. Było to wydarzenie na tyle tragiczne, iż władze miasta zleciły opracowanie zupełnie nowego systemu gaśniczego z potężną pompą oraz armatką wodną. Wyzwanie to przyjął William Francis Gibbs, człowiek, który zaprojektował również największą łódź strażacką używaną przez nowojorską straż.

Narodziny Super Pumpera

Owocem tych prac był zaprezentowany w 1964 roku Super Pumper (Super Pompa), który był prawdopodobnie największym i najbardziej imponującym systemem gaśniczym w historii pożarnictwa. Składał się on aż z pięciu ciężarówek, wśród których znalazły się dwa ciągniki siodłowe (jeden z pompą, drugi z armatką wodną) oraz trzy wozy wspomagające dysponujące mniejszymi armatkami wodnymi. Zbudowanie całości kosztowało rząd Nowego Jorku 875 tys. ówczesnych dolarów, czyli około 7 milionów w przeliczeniu na dzisiejszą wartość.

Główna jednostka: Super Pumper

Podstawowym elementem był bardzo wydajna pompa umieszczona na specjalnie do tego zbudowanej naczepie. Pierwszy z problemów, czyli wytrzymałość węży, rozwiązano dzięki uprzejmości Marynarki Wojennej USA, która już w czasie II wojny światowej opracowała technologię lekkich węży zdolnych do wytrzymania ciśnienia rzędu 1000 PSI (69 bara). Była to wartość 4-5 razy większa niż w przypadku standardowego wozu strażackiego z omawianego okresu.

• Napęd pompy: Do napędu pompy wykorzystano dwusuwowy, 18-cylindrowy diesel Napier Deltic - brytyjski potwór opracowany jeszcze w czasie II wojny światowej jako napęd dla lekkich łodzi patrolowych, a w późniejszych latach montowany przede wszystkim w lokomotywach. 18 cylindrów i 36 tłoków to nie jest żadna pomyłka, a wyjaśnienie kryje się w nietypowej budowie jednostki. Choć to silnik widlasty, układ cylindrów jest z pewnością bardzo unikatowy - cylindry bowiem podzielone są na trzy bloki w układzie trójkąta, a na każdym wierzchołku trójkąta zlokalizowany jest wał korbowy. W każdym cylindrze natomiast poruszają się dwa przeciwległe tłoki. Ta jednostka wypełniała niemal całą strażacką naczepę.
• Sama pompa: Był to sześciostopniowy gigant firmy DeLaval umieszczony z tyłu pojazdu. Dzięki napędowi o mocy 2400 KM sprzęt ten mógł pompować nawet 8800 galonów, czyli 33 300 litrów wody w ciągu minuty, a maksymalne ciśnienie wynosiło 700 PSI, czyli ponad 48 barów. Motor umieszczono w szklanej obudowie znajdującej się na naczepie, a jego głośna praca sprawiała, iż strażacy obsługujący Super Pumpera musieli koniecznie zakładać ochronniki słuchu. Problemem było także wysokie spalanie: w ciągu godziny pracy brytyjski potwór pochłaniał 137 galonów, czyli 519 litrów paliwa.
• Ciągnik siodłowy: Do ciągnięcia tej ważącej prawie 31 ton naczepy wykorzystano Macka F715FS. Mack serii F był trzecią generacją caboverów marki spod znaku bulldoga, produkowaną w latach 1962-1981. Model ten był bardzo popularny także w Europie, głównie za sprawą charakterystycznej dla tego producenta wytrzymałości. Do napędu nowojorskiego F715ST wykorzystano autorski motor END864 o mocy 255 KM, który połączono z typowo miejskimi przełożeniami. Ciężarówka została wyposażona w specjalny generator, zasilający sprężarkę powietrza. Ta zasilała rozrusznik pneumatyczny, który uruchamiał umieszczonego na naczepie giganta.

Super Tender i Satelity

Z Super Pumperem współpracował drugi ciągnik siodłowy z naczepą, zwany Super Tender i składający się z armatki wodnej o dosyć osobliwej nazwie Big Bertha (Duża Berta). Sama armatka miała jeszcze większe możliwości, bo w ciągu minuty mogła wyrzucać z siebie nawet 10 tys. galonów (ponad 37 800 litrów) wody, a ważniejszy był zasięg strumienia, który wynosił aż 183 metry, co umożliwiało gaszenie nawet wysokich partii budynków. Dodatkowo naczepa Super Tendera posiadała 610 metrów wspomnianych wytrzymałych węży.

Ostatnim elementem całego systemu były trzy mniejsze wozy strażackie zwane Satelite (w wolnym tłumaczeniu: satelitarne). Były one produkcji Macka, choć w tym przypadku były to standardowe, typowo strażackie modele z 1965 roku. Zainstalowano w nich armatki wodne zdolne do wyrzucania 4000 galonów (15 140 litrów) wody w ciągu jednej minuty oraz system węży o łącznej długości 610 metrów. „Satelity”, podobnie jak Súpertender, nie posiadały własnych pomp. Zamiast tego pobierały wodę od Super Pumpera, który z kolei podłączał się do sieci hydrantów lub pompował ciecz wprost ze zbiornika wodnego.

Działanie i wycofanie

Biorąc pod uwagę ogromne możliwości pompy, długie, wytrzymałe węże oraz fakt, iż cały system składał się aż z pięciu pojazdów, żaden pożar od tej pory nie był straszny nowojorskim strażakom. Ten niezwykły zestaw służył przez 17 lat, a konkretnie od 1965 do 1982 roku. Przez ten okres Super Pumper wyjeżdżał do akcji 2200 razy, podczas których udowodnił swoją wartość. Na przykład podczas pożaru tartaku na Brooklynie w 1965 roku pobrał łącznie 7 milionów galonów (26,5 miliona litrów) wody, a w czasie pożaru na Bronksie strażacy ułożyli łącznie 7000 stóp (ponad 2,1 kilometra) węża, aby dostać się do odpowiedniego źródła wody. Zdarzało się również, iż w czasie awarii miejskiej sieci wodociągowej Super Pumper prawie całkowicie ją zastępował!

Dlaczego więc Super Pumper został ostatecznie wycofany? Powody były dwa. Przede wszystkim w latach 80. władze Nowego Jorku musiały zmierzyć się z problemami finansowymi, które uniemożliwiły dalsze utrzymywanie tak kosztownego i skomplikowanego systemu. Dodatkowo technika poszła do przodu, na rynku pojawiły się bardziej wydajne pompy, które nie potrzebowały już napędu w postaci ogromnego diesla przeniesionego wprost z lokomotywy. W efekcie powstał nowy system zwany Maxi-Water, który wykorzystywał bardziej standardowe wozy strażackie (również produkcji Macka) z pompami zdolnymi dostarczyć 2000 galonów (7570 litrów) środka gaśniczego w ciągu minuty. Nie zmienia to jednak faktu, iż Super Pumper to dziś prawdziwa legenda, o której pisano nawet książki, a zestaw z pompą, jak i ten z armatką, przetrwał do dziś.

Współczesne wozy strażackie: funkcje i klasyfikacja

Samochód pożarniczy, znany również jako wóz strażacki, pojazd pożarniczy lub pożarowóz - to specjalnie oznakowany i przygotowany samochód (wóz bojowy) używany przez straż pożarną lub inną jednostkę ochrony przeciwpożarowej do udziału w akcjach ratowniczo-gaśniczych lub innych działaniach statutowych (np. prewencyjnych). Wozy strażackie są krytycznymi aktywami w każdej akcji gaśniczej. Są przeznaczone nie tylko do transportu, ale także jako pojazdy wielofunkcyjne, przystosowane do radzenia sobie z różnymi sytuacjami awaryjnymi, w tym do gaszenia pożarów, akcji ratowniczych i reagowania na materiały niebezpieczne. Od wyrafinowanych systemów pomp po zaawansowane narzędzia ratownicze, wozy strażackie zostały zaprojektowane pod kątem wszechstronności, dzięki czemu strażacy mogą skutecznie i bezpiecznie reagować w różnorodnych sytuacjach.

Kategorie i typy wozów strażackich

Wozy strażackie można ogólnie podzielić na kategorie na podstawie ich głównych ról i funkcji:

• Silniki typu 1 i typu 2: Zwykle używane do gaszenia pożarów w miastach i na obszarach podmiejskich. Są wyposażone w potężne pompy wodne, węże o dużej pojemności i szereg narzędzi gaśniczych.
• Silniki typu 3 i typu 4: Zaprojektowane do gaszenia pożarów na terenach dzikich. Silniki te są mniejsze, mają większy prześwit i specjalistyczne wyposażenie do poruszania się po nierównym terenie.
• Urządzenie przeciwpożarowe Quint: Hybryda wozu strażackiego i drabiny. Pojazd Quint jest wyposażony w pompę, zbiornik na wodę, wąż, urządzenie powietrzne i drabiny naziemne.

Kluczowe komponenty i wyposażenie

Sercem każdego wozu strażackiego jest układ pompowania wody. Nowoczesne wozy strażackie są wyposażone w zaawansowane pompy odśrodkowe, które mogą dostarczać wodę pod wysokim ciśnieniem, dzięki czemu strażacy mogą skutecznie walczyć z intensywnymi pożarami.

• Węże o dużej wydajności: Wozy strażackie są wyposażone w węże o różnych rozmiarach, z których każdy służy określonemu celowi. Wstępnie połączone linie ataku to węże, które są wstępnie przymocowane do pompy i są gotowe do natychmiastowego użycia.
• Zbiorniki na wodę i systemy pianowe: Wozy strażackie są wyposażone w pokładowe zbiorniki na wodę, zwykle o pojemności od 500 do 1500 galonów, w zależności od typu pojazdu. Oprócz wody wiele wozów strażackich jest wyposażonych w systemy pianowe. Koncentraty piany można mieszać z wodą w celu uzyskania roztworów piany, które są bardzo skuteczne w gaszeniu pożarów cieczy łatwopalnych, takich jak wycieki paliwa, oraz w tworzeniu bariery zapobiegającej rozprzestrzenianiu się ognia.

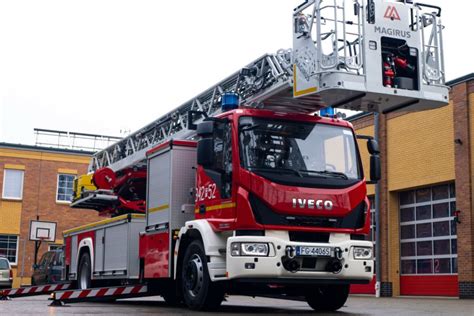

• Drabiny i platformy powietrzne: Wózki drabinowe lub aparaty antenowe są istotnymi składnikami wielu straży pożarnych. Drabina, często sięgająca 30 metrów lub więcej, służy do dotarcia na wyższe piętra, dachy lub inne podwyższone punkty. Wozy strażackie wyposażone są również w różnorodne drabiny naziemne o różnej długości.
• Narzędzia ratownicze: Nowoczesne wozy strażackie są wyposażone w szereg narzędzi ratowniczych, dzięki którym strażacy mogą reagować w różnych sytuacjach kryzysowych. Należą do nich hydrauliczne narzędzia ratownicze (Szczęki Życia) służące do wydobywania ofiar z pojazdów lub zawalonych konstrukcji, sprzęt do ratownictwa linowego (liny, uprzęże) oraz zestawy do materiałów niebezpiecznych (HazMat) do usuwania wycieków substancji chemicznych.
• Systemy komunikacji: Skuteczna komunikacja i koordynacja mają kluczowe znaczenie w działaniach gaśniczych. Wozy strażackie wyposażone są w zaawansowane systemy łączności, w tym radia i zintegrowane moduły dowodzenia. Dodatkowo wiele wozów strażackich jest wyposażonych w mobilne terminale danych (MDT), które zapewniają dostęp w czasie rzeczywistym do map, planów budynków, lokalizacji hydrantów i innych kluczowych informacji.
• Sprzęt ochrony osobistej (ŚOI): Bezpieczeństwo strażaków jest najważniejsze, dlatego wozy strażackie są wyposażone w szereg sprzętu pomocniczego, który zapewnia dobre samopoczucie załogi. Obejmuje to sprzęt frekwencyjny, kaski, rękawice i buty.
• Ewolucja technologii: Ewolucja technologii wozów strażackich stale przesuwa granice możliwości tych pojazdów. W obliczu rosnących obaw o środowisko producenci opracowują elektryczne wozy strażackie.

Do dodatkowego wyposażenia wozów strażackich zaliczyć można również: działko wodne, dodatkowy wąż, kamerę cofania czy falę świetlną LED. Niektóre pojazdy są wyposażone w podręczny sprzęt gaśniczy, mały zbiornik wodny (ok. 100 l) i wysoko wydajną pompę, aparaty ochrony dróg oddechowych, łomy itp. Inne przewożą wyłącznie węże lub są wyposażone w BSP (Bezzałogowe Statki Powietrzne) oraz niezbędny sprzęt do prowadzenia operacji lotniczych, wspierając działania Specjalistycznych Grup Dronowych. Podnośnik hydrauliczny - składana konstrukcja z koszem ratowniczym, składająca się z jednego sztywnego lub teleskopowo wysuwanego elementu lub kilku takich elementów, lub z mechanizmu nożycowego, ewentualnie z kombinacji tych elementów, z drabiną lub bez drabiny - jest również ważnym elementem wyposażenia.

Polskie standardy i oznakowanie pojazdów pożarniczych

Państwowa Straż Pożarna w celu realizacji ciążących na niej zadań ustawowych korzysta ze specjalistycznego sprzętu i pojazdów o różnorakich funkcjach, dostosowanych do charakteru wykonywanych działań.

Regulacje i standaryzacja

Wyroby służące zapewnieniu bezpieczeństwa publicznego lub ochronie zdrowia i życia oraz mienia, wprowadzane do użytkowania w jednostkach ochrony przeciwpożarowej oraz wykorzystywane przez te jednostki do alarmowania o pożarze lub innym zagrożeniu oraz do prowadzenia działań ratowniczych, a także wyroby stanowiące podręczny sprzęt gaśniczy, mogą być stosowane wyłącznie po uprzednim uzyskaniu dopuszczenia do użytkowania. Zasady dopuszczania wyrobów regulują odpowiednie rozporządzenia Ministra Spraw Wewnętrznych i Administracji.

W jednostkach organizacyjnych Państwowej Straży Pożarnej wprowadzono system standaryzacji wyposażenia pojazdów pożarniczych i innych środków transportu. Celem tego systemu jest ujednolicenie przede wszystkim typów samochodów pożarniczych i ich minimalnego wymaganego wyposażenia. Podstawy systemu standaryzacji określone zostały w dokumencie „Wytyczne standaryzacji pojazdów pożarniczych i innych środków transportu Państwowej Straży Pożarnej”, zatwierdzonym w dniu 14 kwietnia 2011 r. przez Komendanta Głównego Państwowej Straży Pożarnej. Standaryzacja wyposażenia została skonstruowana jako system otwarty, tzn. możliwe jest dodawanie nowych standardów wyposażenia, jako kolejnych załączników do wytycznych.

Barwy i oznakowanie

Pojazd samochodowy straży pożarnej (z wyjątkiem pojazdu osobowego operacyjnego straży pożarnej) powinien mieć barwę czerwieni sygnałowej, błotniki zaś i zderzaki - barwę białą. Kontenery pożarnicze, agregaty ciągnione, motopompy, działka oraz przyczepy ze sprzętem pożarniczym powinny być malowane na zasadach określonych dla pojazdów gaśniczych. Kontenery-pojemniki oraz kontenery-cysterny powinny posiadać napisy określające ich zawartość lub przeznaczenie.

Pojazdy strażackie są oznaczone w większości krajów uniwersalnym numerem umożliwiającym identyfikację wozu w czasie akcji. W Polsce oznaczenie takie nazywane jest numerem operacyjnym i składa się z trzech elementów. Sposób oznakowania pojazdów, sprzętu: pływającego, silnikowego, pożarniczego określa załącznik do zarządzenia Komendanta Głównego Państwowej Straży Pożarnej z dnia 10 kwietnia 2008 r.

1. Trzycyfrowy numer (prefiks): Określający powiat oraz typ jednostki.
2. Oznaczenie jednoliterowe województwa: Zgodne z wyróżnikiem województwa na obecnych tablicach rejestracyjnych, z trzema wyjątkami: m.st. Warszawy - W; woj. mazowieckiego (bez Warszawy) - M; oraz jednostek centralnych Państwowej Straży Pożarnej, np. Komendy Głównej - [A].
3. Dodatkowe oznaczenia (głównie literowe): Charakterystyka pojazdu.

W Polsce stosuje się najczęściej oznaczenia zgodne z normą PN-79/M-51300 (od roku 2000 została zastąpiona przez PN-EN 1846-1). System oznaczeń określa norma PN-EN 1846-1:2011.

Przykładowe oznaczenia samochodów ratowniczo-gaśniczych:

• Oznaczenia określają w kolejności: G - samochód ratowniczo-gaśniczy, C - ciężki, B - ze zbiornikiem wodnym, A - z autopompą, 5 - zbiornik na wodę o pojemności 5 m³, 32 - wydajność nominalna autopompy 32 hl/min.
• Oznaczenia określają w kolejności: G - samochód ratowniczo-gaśniczy, C - ciężki, B - ze zbiornikiem wodnym, A - z autopompą, 5 - zbiornik na wodę o pojemności 5 m³, 24 - wydajność nominalna autopompy 24 hl/min.
• Oznaczenie samochodu ratowniczo-gaśniczego klasy ciężkiej (S), kategorii uterenowionej (2), z załogą trzyosobową, ze zbiornikiem wody o pojemności 5000 dm³, z pompą pożarniczą o wydajności 3200 dm³/min.

Wymagania i konstrukcja nowoczesnych pojazdów strażackich

Współczesne samochody ciężarowe przeznaczone dla straży pożarnej i służb ratowniczych muszą być gotowe do pracy 24 godziny na dobę, 7 dni w tygodniu. Wymagają odpowiedniego wyposażenia do wykonywania obowiązków operacyjnych w intensywnych i wymagających sytuacjach, często decydujących o życiu i śmierci.

• Opcje silnika i skrzyni biegów: Nowoczesne pojazdy strażackie oferują wiele opcji silnika, automatyczną i zautomatyzowaną manualną skrzynię biegów z niskimi i ultraniskimi biegami pełzającymi. Przystawki odbioru mocy są kluczowe do obsługi sprzętu ratunkowego, zapewniając wymaganą wydajność.
• Elastyczne podwozie: Dzięki wyjątkowo elastycznemu podwoziu, ciężarówki te stanowią platformę łatwą w rozbudowie i adaptacji do specyficznych potrzeb.
• Bezpieczeństwo i ergonomia kabiny: Kabiny są projektowane tak, aby zapewnić najlepsze warunki pracy strażakom i ratownikom. Są przestronne, dobrze oświetlone i ergonomiczne, z możliwością wyboru opcji siedzeń. Zgodność z międzynarodowymi normami przeciwpożarowymi i ratowniczymi jest kluczowa.
• Doskonała widoczność: Świadomość sytuacyjna ma kluczowe znaczenie, dlatego doskonała widoczność jest kluczową cechą konstrukcji kabiny.
• Systemy wspomagania kierowcy: Skrzynia biegów I-Shift z biegami pełzającymi pozwala kierowcom na stabilne i precyzyjne manewrowanie. Układ kierowniczy, taki jak Volvo Dynamic Steering, zmniejsza obciążenie podczas jazdy, poprawia prowadzenie na drodze i stabilność pojazdu, a także pomaga w przypadku przebicia przedniej opony lub poślizgu samochodu ciężarowego.
• Wsparcie serwisowe: Wysokiej jakości usługi serwisowe i monitorowanie w czasie rzeczywistym pozwalają maksymalnie wykorzystać dostępność samochodu ciężarowego i zminimalizować nieplanowane przestoje. Odpowiednie umowy serwisowe i zaplanowana konserwacja maksymalizują gotowość operacyjną.
