Samochody Strażackie: Niezbędne Pojazdy w Służbie Ratownictwa

Wprowadzenie do Świata Wozów Strażackich

Wozy strażackie, znane również jako aparaty strażackie, czy potocznie wozy bojowe, to pojazdy specjalistyczne przeznaczone do działań gaśniczych i ratowniczych. Stanowią one fundament każdej jednostki straży pożarnej. Są to złożone maszyny, z których każda jest wyposażona w szereg narzędzi i technologii, które umożliwiają strażakom skuteczne radzenie sobie z różnymi sytuacjami kryzysowymi. Ich konstrukcja i funkcje znacznie ewoluowały na przestrzeni lat, aby sprostać rosnącym wyzwaniom współczesnej straży pożarnej.

Firmy takie jak Rosenbauer, będący wiodącym światowym producentem sprzętu przeciwpożarowego, od 160 lat wyznaczają standardy w budowie samochodów strażackich i sprzętu gaśniczego. Jest to firma synonimem innowacji i przełomowych technologii, działająca zgodnie z normami europejskimi i amerykańskimi. Jako kompleksowy dostawca, Rosenbauer oferuje strażom pożarnym szeroki wachlarz pojazdów i rozwiązań, od drabin mechanicznych i podnośników hydraulicznych, przez lotniskowe i przemysłowe pojazdy ratowniczo-gaśnicze, po systemy gaśnicze, sprzęt strażacki i rozwiązania cyfrowe do zarządzania operacyjnego.

Definicja i Podstawowe Cechy Samochodu Pożarniczego

Wóz strażacki to specjalnie przygotowany i oznakowany pojazd, wykorzystywany przez straż pożarną do udziału w akcjach ratowniczo-gaśniczych oraz działaniach prewencyjnych. W większości państw pojazdy te charakteryzują się czerwonymi barwami i posiadają uprzywilejowanie w ruchu drogowym, co ułatwia szybkie dotarcie do miejsca zdarzenia.

Pojazdy strażackie są oznaczone uniwersalnym numerem operacyjnym, umożliwiającym ich identyfikację podczas akcji. W Polsce jest to numer operacyjny, którego sposób oznakowania jest określony przepisami. Składa się on zazwyczaj z trzech elementów: trzycyfrowego prefiksu (określającego powiat i typ jednostki), jednoliterowego oznaczenia województwa oraz dwucyfrowego sufiksu (wskazującego na rodzaj pojazdu i przeznaczenie sprzętu).

Budowa i Komponenty Wozów Strażackich

Podwozie

Samochody pożarnicze najczęściej budowane są na podwoziach seryjnych, dobranych pod kątem odpowiednich zespołów i parametrów technicznych. Wybór podwozia zależy od przeznaczenia pojazdu i wymogów stawianych podczas akcji. Popularne marki podwozi wykorzystywanych przez strażaków to m.in. Mercedes-Benz (modele Atego, Actros, Zetros), MAN czy Volvo.

Nadwozie (Zabudowa)

Nadwozie pojazdu pełni rolę konstrukcji nośnej, integrując wszystkie niezbędne komponenty. Struktury nośne, zbiorniki na wodę i środki gaśnicze są zazwyczaj wykonane ze stali nierdzewnej, co zapewnia ich trwałość i odporność na korozję. Nowoczesne zabudowy często wykorzystują również lekkie i wytrzymałe materiały, takie jak klejone profile aluminiowe, co wpływa na obniżenie masy pojazdu i poprawę jego osiągów. Kluczowe cechy zabudowy to:

• Ergonomia obsługi: Żaluzje, drzwi, klapy, szuflady i tace ładunkowe muszą być łatwe w obsłudze, działać płynnie i bez zacięć, nawet w trudnych warunkach.
• Modułowość: Nowoczesne zabudowy są często modułowe, co pozwala na łatwe dostosowanie ich do specyfiki jednostki strażackiej (OSP, PSP, jednostki specjalistyczne) oraz na przyszłe modernizacje i rozbudowy.
• Wytrzymałość i odporność: Zabudowa musi być odporna na ekstremalne warunki, w tym wysokie temperatury, wilgoć i uszkodzenia mechaniczne.

Układ Wodno-Pianowy

Jest to serce każdego pojazdu gaśniczego, odpowiedzialne za podawanie środków gaśniczych. Układ ten obejmuje:

• Zbiornik na wodę: Pojemność zbiornika jest zróżnicowana w zależności od klasy i przeznaczenia pojazdu, od kilkuset litrów w pojazdach lekkich do kilku tysięcy litrów w wozach ciężkich. Często wykonane są z kompozytów.
• Motopompa/Autopompa: Urządzenie zapewniające odpowiednie ciśnienie i przepływ wody lub piany. Wydajność pomp jest kluczowym parametrem, określającym możliwości gaśnicze pojazdu. W nowoczesnych wozach stosuje się autopompy o wysokiej wydajności, np. dwuzakresowe.
• System pianowy: Umożliwia wytwarzanie piany gaśniczej, która jest szczególnie skuteczna w gaszeniu pożarów cieczy palnych i materiałów stałych.
• System piany sprężonej (CAFS): Bardziej zaawansowane rozwiązanie, które znacząco rozszerza możliwości taktyczno-techniczne pojazdu. Umożliwia szybsze gaszenie i zmniejszenie strat pożarowych.
• Linie natarcia: Węże gaśnicze wraz z prądownicami i turbonozzlami, umożliwiające podawanie wody i piany na cel.

Przykładowo, Volvo FL 4x2, często wybierane jako podstawa lekkich samochodów ratowniczo-gaśniczych, może być wyposażone w zbiornik wody o pojemności 2500 litrów i motopompę Rosenbauer o wydajności 2500 l/min przy ciśnieniu 8 barów. Elastyczna linia natarcia z turbonozzlem i możliwością podawania środka pianotwórczego zapewnia efektywną akcję przy pożarach wczesnej fazy.

Wyposażenie Dodatkowe

Oprócz podstawowego wyposażenia gaśniczego, wozy strażackie są wyposażone w szereg narzędzi i urządzeń ułatwiających działania ratownicze:

• Maszt oświetleniowy LED: Umożliwia precyzyjne oświetlenie terenu działań, szczególnie podczas akcji nocnych.
• Wciągarka: Przydatna do wyciągania pojazdów lub usuwania przeszkód.
• Działko wodne: Zamontowane na stałe lub na dachu, umożliwia podawanie dużych ilości wody na odległość.
• Sprzęt ratownictwa technicznego: „Szczęki Życia” (narzędzie hydrauliczne służące do wydobywania osób uwięzionych w pojazdach), narzędzia tnące, palniki, poduszki powietrzne, liny i urządzenia stabilizujące - niezbędne przy wypadkach drogowych i akcjach w przestrzeniach zamkniętych.
• Aparaty ochrony dróg oddechowych: Zapewniają bezpieczeństwo strażaków w zadymionych lub toksycznych środowiskach.
• Systemy łączności i dowodzenia: Radia, terminale danych, systemy mapowe umożliwiające skuteczną koordynację działań.
• Kamery cofania: Ułatwiają manewrowanie pojazdem w trudnych warunkach.

Klasyfikacja i Rodzaje Wozów Strażackich

Samochody strażackie można klasyfikować na podstawie kilku kryteriów, co pozwala na ich precyzyjne dopasowanie do specyfiki zadań.

Podział według Wagi (Dopuszczalnej Masy Całkowitej - DMC)

• Lekkie: Do 7,5 tony.
• Średnie: Od 7,5 do 16 ton.
• Ciężkie: Powyżej 16 ton.

Zgodnie z normą PN-EN 1846-1, samochód ratowniczo-gaśniczy klasy ciężkiej to pojazd, którego całkowita masa rzeczywista przekracza 16 tys. kg. Dla samochodu dwuosiowego, zgodnie z przepisami, nie może ona przekroczyć 18 tys. kg.

Podział według Zdolności do Poruszania się w Terenie

• Miejskie: Przystosowane do jazdy po utwardzonych drogach.
• Uterenowione: Posiadają zwiększony prześwit i lepszą trakcję, umożliwiające jazdę w trudniejszym terenie.
• Terenowe: Specjalnie skonstruowane do poruszania się w najbardziej wymagających warunkach terenowych, z uwzględnieniem kątów natarcia, zejścia, rampowego oraz prześwitu.

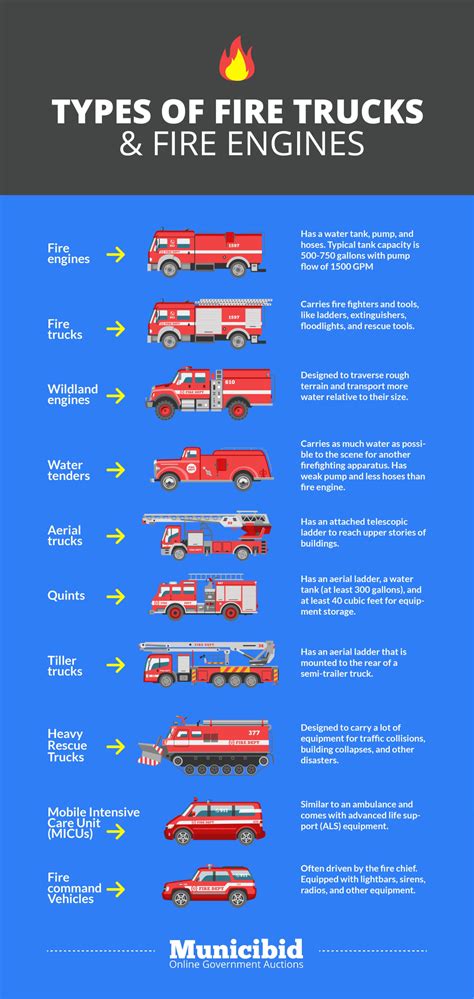

Podział według Funkcji i Przeznaczenia

Wozy strażackie dzieli się na kategorie w zależności od ich funkcji i rodzaju przewożonego sprzętu:

• Pompowozy (Samochody gaśnicze): To najpopularniejszy typ wozów strażackich, który często jako pierwszy reaguje na awarię. Są wyposażone w pompę wodną, zbiornik na wodę, węże i różne inne narzędzia. Podstawową funkcją pompowozu jest dostarczanie wody do gaszenia pożarów. Przewożą też strażaków i sprzęt pierwszej pomocy.
• Samochody z podnośnikiem hydraulicznym (Podnośniki hydrauliczne, drabiny mechaniczne): Przeznaczone są do zadań wymagających podniesienia, takich jak ratowanie ludzi z wysokich budynków i zapewnianie dostępu do wzniesionych punktów. Są wyposażone w drabinę hydrauliczną, którą można rozciągnąć na różną wysokość, często przekraczającą 30 metrów. Niektóre wózki powietrzne mają również platformę na szczycie drabiny, na której można wesprzeć strażaków.
• Cysterny: Służą głównie do transportu dużych ilości wody lub środków pianotwórczych do obszarów, w których zaopatrzenie w wodę jest ograniczone lub niedostępne, takich jak obszary wiejskie. Te ciężarówki mają duży zbiornik na wodę, zwykle o pojemności od 1 000 do 5 000 galonów.
• Samochody ratownictwa technicznego (Ciężarówki ratunkowe): Są wyposażone w narzędzia i sprzęt do ratownictwa technicznego, takiego jak wydobywanie pojazdów, ratownictwo w przestrzeni zamkniętej i zawalenie się budynków. Ciężarówki te zazwyczaj przewożą hydrauliczne narzędzia ratownicze, palniki do cięcia, poduszki powietrzne i różne inne specjalistyczne wyposażenie.
• Samochody terenowe (Dzikie wozy strażackie): Zaprojektowane specjalnie do zwalczania pożarów na terenach otwartych, są mniejsze i bardziej zwrotne niż tradycyjne wozy strażackie. Są zbudowane do poruszania się w trudnym terenie i wyposażone w specjalistyczne narzędzia do gaszenia pożarów w lasach i na terenach dzikich.
• Wozy dowodzenia i kontroli: Pojazdy te służą jako mobilne centra dowodzenia dla dowódców incydentów. Są one wyposażone w sprzęt komunikacyjny, komputery i systemy mapowe do zarządzania i koordynowania działań gaśniczych.
• Samochody ratownictwa medycznego: Pojazdy obsługiwane przez strażaków, przeznaczone do opieki nad pacjentami i ich transportu.

System Oznaczeń Pojazdów Straży Pożarnej w Polsce

Aby usprawnić komunikację między ratownikami prowadzącymi działania ratownicze oraz stanowiskiem kierowania, strażacy posługują się specyficznym językiem oznaczającym konkretne pojazdy bojowe. Oznakowanie pojazdów straży pożarnej składa się z ciągu liter i cyfr, z których każda ma swoje znaczenie. Od połowy 2002 roku samochody Państwowej Straży Pożarnej zostały oznakowane numerami operacyjnymi w formacie XXX-Z-YY (XXX-prefiks; Z-infiks; YY-sufiks, np.: 301-D-21).

Oznaczenia Literowe i Numeryczne

Do najczęściej spotykanych oznaczeń literowych i numerycznych zaliczamy:

• G - samochód gaśniczy
• B - ze zbiornikiem wodnym
• A - z autopompą
• C - ciężki
• S - specjalny
• L - lekki
• Rt - ratownictwa technicznego
• D - drabina (cyfra określa długość w metrach)
• H - podnośnik hydrauliczny (cyfra określa maks. wysokość)
• Pr - samochód ze zbiornikiem z proszkiem gaśniczym
• Sn - samochód gaśniczy z instalacją śniegową

Dodatkowo samochody gaśnicze posiadają oznaczenie cyfrowe charakteryzujące pojemność zbiornika na wodę w metrach sześciennych oraz wydajność pompy w hektolitrach. Symbole oddzielone są znakiem '/'. Pierwsza liczba oznacza pojemność zbiornika w metrach sześciennych (tonach), druga wydajność pompy w hektolitrach na minutę (hl/min) przy ciśnieniu roboczym 8 bar.

Przykłady oznaczeń:

• GCBA 5/24 - Samochód gaśniczy, ciężki, ze zbiornikiem wodnym o pojemności 5000 litrów (5 m³) i autopompą o wydajności 2400 l/min (24 hl/min).
• SLRt - Samochód specjalny, lekki, ratownictwa technicznego.
• GLBARt 1/1 - Samochód gaśniczy, lekki, ze zbiornikiem wodnym o pojemności 1000 litrów (1 m³) i autopompą o wydajności 1000 l/min (10 hl/min), posiadający sprzęt do działań z zakresu ratownictwa technicznego.
• SH-18 - Samochód specjalny, podnośnik hydrauliczny o maksymalnej wysokości 18 metrów.
• Oznaczenie 2,5/20 oznacza zbiornik o pojemności 2,5 metra sześciennego i autopompę o wydajności 20 hektolitrów na minutę przy ciśnieniu roboczym 8 bar.

Norma PN-EN 1846-1:2011 stanowi podstawę systemu oznaczeń dla samochodów strażackich.

Sufiksy numeryczne (YY) i ich znaczenie w systemie XXX-Z-YY

Sufiks (YY) w numerze operacyjnym określa rodzaj pojazdu lub sprzętu:

• 20 - lekki gaśniczy
• 21 - pierwszy wyjazdowy (lekki gaśniczy)
• 22-24 - średni gaśniczy
• 26-34 - ciężki gaśniczy
• 35 - pierwszy proszkowy
• 36-37 - proszkowy
• 38-39 - cysterna wodna
• 40-42 - ratownictwa drogowego
• 43-45 - ratownictwa technicznego
• 46-47 - samochód oświetleniowy
• 48 - samochód dźwig
• 49 - ciężki ratownictwa drogowego
• 50 - przeciwgazowo-dymowy
• 51-52 - autodrabina
• 53-54 - autopodnośnik
• 55-58 - mikrobus, autobus
• 59 - ambulans
• 60-65 - ratownictwo chemiczno-ekologiczne
• 71-79 - pojazd specjalistycznej grupy (np. ratownictwa wodno-nurkowego, wysokościowego)
• 80 - samochód wężowy
• 81-89 - pojazd kwatermistrzowski
• 90-92 - samochód operacyjny
• 98-99 - samochód dowodzenia i łączności

Sufiksy literowe (np. A, B, C, H, K, Ł, M, N, P, R, W, Z) w formacie XXX-Z-YY (gdzie Z to infiks) oznaczają specyficzny rodzaj sprzętu towarzyszącego, np.:

• A - agregaty
• B - butle ciśnieniowe
• C - aparaty oddechowe
• H - sprzęt hydrauliczny, piły
• K - kontenery
• Ł - łodzie i pontony
• M - motopompy
• N - naczepy
• P - przyczepy
• R - sprzęt medyczno-ratowniczy
• W - działka i armatura wodna, węże pożarnicze
• Z - zapory, skokochrony, namioty

Nowoczesne Technologie i Trendy w Budowie Wozów Strażackich

Konstrukcja i funkcjonalność wozów strażackich stale ewoluuje, napędzana postępem technologicznym i zmieniającymi się potrzebami służb ratowniczych. Branża budowy wozów strażackich stale się rozwija, wprowadzając innowacyjne rozwiązania:

• Zaawansowane Systemy Pompowania i Sterowania: Nowoczesne wozy strażackie są wyposażone w zaawansowane systemy pompujące, które zapewniają precyzyjną kontrolę ciśnienia i natężenia przepływu wody. Systemy te mogą być sterowane i monitorowane elektronicznie, co pozwala strażakom szybko dostosować się do zmieniających się warunków.
• Drabiny i Platformy Hydrauliczne: Podnośniki powietrzne są wyposażone w drabiny hydrauliczne, które można wysuwać i pozycjonować z dużą precyzją. Niektóre drabiny mają wbudowane dysze, które umożliwiają rozpylanie wody z podwyższonej pozycji.
• Zbiorniki na Wodę i Systemy Pianowe: Wozy strażackie posiadają zbiorniki na wodę o różnej pojemności w zależności od przeznaczenia. Cysterny mają największe zbiorniki, natomiast ciężarówki z pompami mają zbiorniki średniej wielkości, aby zrównoważyć pojemność wodną i zwrotność. Wiele ciężarówek jest również wyposażonych w systemy pianowe, które mogą wytwarzać pianę gaśniczą w celu stłumienia określonych rodzajów pożarów.
• Specjalistyczny Sprzęt Ratowniczy: Samochody ratownicze przewożą szeroką gamę narzędzi i sprzętu, w tym „Szczęki Życia”, narzędzie hydrauliczne służące do wydobywania osób uwięzionych w pojazdach. Inne wyposażenie obejmuje narzędzia tnące, liny i urządzenia stabilizujące.
• Zaawansowane Funkcje Bezpieczeństwa: Bezpieczeństwo jest najwyższym priorytetem przy projektowaniu wozów strażackich. Nowoczesne wozy strażackie są wyposażone w takie funkcje, jak ochrona przed przewróceniem, kontrola stabilności i poduszki powietrzne.
• Systemy Łączności i Dowodzenia: Skuteczna komunikacja jest niezbędna podczas działań awaryjnych. Wozy strażackie są wyposażone w systemy łączności, które obejmują radia, telefony satelitarne i terminale danych.
• Technologie Przyjazne Środowisku: W obliczu rosnących obaw o wpływ na środowisko, niektóre wozy strażackie są obecnie wyposażane w hybrydowe lub w pełni elektryczne układy napędowe. Pojazdy te zmniejszają emisję i zużycie paliwa, zachowując jednocześnie osiągi potrzebne do gaszenia pożarów.
• Działania Autonomiczne i Zdalnie Sterowane: Trwają badania nad opracowaniem wozów strażackich, które można zdalnie sterować lub nawet prowadzić autonomicznie, co może zwiększyć bezpieczeństwo strażaków w niebezpiecznych sytuacjach.

Standaryzacja i Regulacje Prawne

Państwowa Straż Pożarna w celu realizacji ciążących na niej zadań ustawowych korzysta ze specjalistycznego sprzętu i pojazdów o różnorakich funkcjach, dostosowanych do charakteru wykonywanych działań. W jednostkach organizacyjnych Państwowej Straży Pożarnej wprowadzono system standaryzacji wyposażenia pojazdów pożarniczych i innych środków transportu. Celem tego systemu jest ujednolicenie przede wszystkim typów samochodów pożarniczych i ich minimalnego wymaganego wyposażenia. System ten dotyczy również innych środków transportu.

Podstawy systemu standaryzacji określone zostały w dokumencie „Wytyczne standaryzacji pojazdów pożarniczych i innych środków transportu Państwowej Straży Pożarnej”, zatwierdzonym w dniu 14 kwietnia 2011 r. przez Komendanta Głównego Państwowej Straży Pożarnej. W wytycznych zostały zawarte ogólne zasady całego systemu standaryzacji, zasady tworzenia nowych standardów wyposażenia lub nowelizacji istniejących, jak również zasady służbowego stosowania standardów przez jednostki organizacyjne Państwowej Straży Pożarnej. Standaryzacja wyposażenia została skonstruowana jako system otwarty, tzn. możliwe jest dodawanie nowych standardów wyposażenia, jako kolejnych załączników do wytycznych. Nowe standardy wyposażenia będą opracowywane pod nadzorem Biura Logistyki KG Państwowej Straży Pożarnej w uzgodnieniu z KCKRiOL oraz CNBOP-PIB, zależnie od potrzeb zgłaszanych przez jednostki organizacyjne Państwowej Straży Pożarnej.

Wyroby służące zapewnieniu bezpieczeństwa publicznego lub ochronie zdrowia i życia oraz mienia, wprowadzane do użytkowania w jednostkach ochrony przeciwpożarowej oraz wykorzystywane przez te jednostki do alarmowania o pożarze lub innym zagrożeniu oraz do prowadzenia działań ratowniczych, a także wyroby stanowiące podręczny sprzęt gaśniczy, mogą być stosowane wyłącznie po uprzednim uzyskaniu dopuszczenia do użytkowania. Regulują to m.in. poniższe rozporządzenia MSWiA:

• Rozporządzenie MSWiA z dnia 20 czerwca 2007 r. w sprawie wykazu wyrobów służących zapewnieniu bezpieczeństwa publicznego lub ochronie zdrowia i życia oraz mienia, a także zasad wydawania dopuszczenia tych wyrobów do użytkowania (Dz.U. Nr 143 poz. 1002 z późn. zm.).
• Rozporządzenie MSWiA z dnia 20 czerwca 2007 r. w sprawie szczegółowych czynności wykonywanych podczas procesu dopuszczania, zmiany i kontroli dopuszczenia wyrobów, opłat pobieranych przez jednostkę uprawnioną oraz sposobu ustalania wysokości opłat za te czynności (Dz.U. Nr 143 poz. 1003).
• Rozporządzenie Ministra Spraw Wewnętrznych i Administracji z dnia 27 kwietnia 2010 r. zmieniające rozporządzenie w sprawie wykazu wyrobów (Dz.U. 2010 nr 85 poz. 553).
• Rozporządzenie Ministra Spraw Wewnętrznych i Administracji z dnia 18 maja 2018 r. zmieniające rozporządzenie w sprawie wykazu wyrobów (Dz.U. 2018 poz. 1021).
• Rozporządzenie Ministra Spraw Wewnętrznych i Administracji z dnia 31 października 2022 r. zmieniające rozporządzenie w sprawie wykazu wyrobów (Dz.U. 2022 poz. 2351).

Na stronie internetowej www.monit.straz.gov.pl dostępna jest aplikacja przeznaczona do zgłaszania uwag i propozycji zmian w rozporządzeniu Ministra Spraw Wewnętrznych i Administracji z dnia 20 czerwca 2007 r.

Optymalizacja dla Jednostek Ochotniczych Straży Pożarnej (OSP)

Dla jednostek OSP kluczowe jest dopasowanie zabudowy, wyposażenia i układu wodno-pianowego do lokalnych warunków działania. Rekomenduje się konfigurowanie zabudowy tak, aby kluczowe narzędzia były łatwo dostępne. Ergonomia obsługi i przemyślane rozmieszczenie sprzętu są równie ważne, jak parametry techniczne pojazdu.

Przykładem może być Ford Ranger, który posłużył jako baza do zabudowy pod samochód pożarniczo-gaśniczy dla OSP. Zabudowa ta została przygotowana przez firmę FC Autosystem, a pojazd zmodyfikowano i wzmocniono, aby zapewnić mobilność w trudnych warunkach. Zastosowano zawieszenie pneumatyczne z automatyczną regulacją ciśnienia, maszt oświetleniowy LED oraz kontener z podestem roboczym i drabiną. Skrytki na sprzęt zabezpieczono żaluzjami wodo- i pyłoodpornymi.

Proces przygotowania nowoczesnego pojazdu strażackiego, od specyfikacji przetargowej po finalną zabudowę, może trwać od dwóch tygodni do miesiąca.
