Technologia Wody w Wozach Strażackich: Systemy, Wydajność i Innowacje

Wozy strażackie są niezbędnym narzędziem współczesnego gaszenia pożarów, zapewniając strażakom kluczowy sprzęt, zaopatrzenie w wodę oraz specjalistyczne możliwości skutecznego tłumienia ognia. Wśród nich, wozy strażackie z systemami wodnymi, znane również jako pompownice czy cysterny, odgrywają kluczową rolę w transporcie, dostarczaniu i zarządzaniu zasobami wodnymi na miejscu zdarzenia.

Woda jest jednym z najpowszechniejszych i najskuteczniejszych środków gaśniczych ze względu na jej zdolność do chłodzenia płomieni, redukcji ciepła i ograniczania rozprzestrzeniania się ognia.

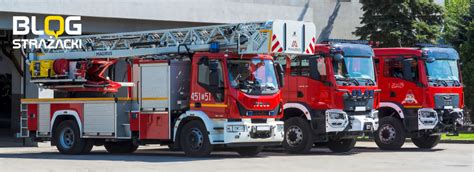

Rodzaje Wozów Strażackich z Systemem Wodnym

Wodne wozy strażackie występują w różnych konfiguracjach, zależnie od ich przeznaczenia i terenu, w którym mają działać:

• Cysterny samochodowe (przetargi wodne lub zbiornikowce): Te pojazdy są wyposażone w zbiorniki na wodę o dużej pojemności i są używane głównie na obszarach wiejskich i odległych, gdzie sieć hydrantów jest ograniczona.
• Pompownice (wozy strażackie z pompą): Są to najpopularniejsze typy wozów strażackich, wyposażone w pompy o dużej mocy, które pobierają wodę z hydrantów, zbiorników lub cystern. Stanowią trzon działań gaśniczych.
• Wozy strażackie ze szczotkami: Specjalizują się w operacjach pożarowych na terenach dzikich i zaroślach.
• Połączone ciężarówki z wodą i pianą: Niektóre wozy strażackie są wyposażone zarówno w systemy dostarczania wody, jak i piany. Piana jest stosowana w sytuacjach, w których sama woda może nie być skuteczna, np. w przypadku pożarów cieczy łatwopalnych (Klasa B) lub wypadków chemicznych.

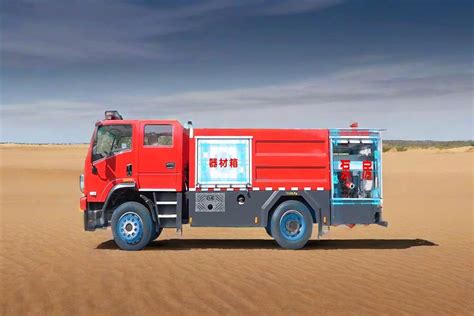

Zbiorniki na Wodę: Serce Wozu Strażackiego

Zbiorniki na wodę to integralne elementy wozów strażackich, zapewniające niezbędne zasoby potrzebne do gaszenia pożarów. Umożliwiają one przewóz znacznej ilości wody na miejsce zdarzenia, co pozwala strażakom na walkę z płomieniami nawet tam, gdzie pobliskie źródło wody jest niedostępne. Zbiorniki te są zaprojektowane tak, aby były solidne i wydajne, dzięki czemu wytrzymują trudy działań gaśniczych.

Materiały i Pojemność

• Materiały: Zbiorniki wody są zazwyczaj wykonane z materiałów takich jak stal nierdzewna, aluminium lub włókno szklane, co zapewnia ich trwałość i odporność na korozję.
• Pojemność: Wielkość zbiornika różni się w zależności od rodzaju wozu strażackiego i jego przeznaczenia. Typowe pojemności wahają się od 500 do 1500 galonów (około 1900 do 5700 litrów) dla standardowych wozów strażackich, podczas gdy większe zbiorniki mogą pomieścić 2000 galonów (ok. 7600 litrów) lub więcej. Polskie wozy strażackie przeznaczone do gaszenia pożarów często mieszczą około 3000 litrów wody i 300 litrów środka pianotwórczego.

Konstrukcja i Montaż

Wewnątrz zbiorników zamontowane są przegrody, które zapobiegają gwałtownemu rozpryskiwaniu się wody podczas transportu, stabilizując pojazd. Zbiorniki na wodę są zaprojektowane tak, aby bezpiecznie mieściły się w podwoziu ciężarówki, zapewniając optymalny rozkład masy i bezpieczeństwo.

Źródła i Metody Napełniania Zbiorników

Łatwy dostęp do źródła wody lub innego środka gaśniczego ma bardzo duże znaczenie dla przebiegu akcji przeciwpożarowej. Strażacy korzystają z różnych źródeł umożliwiających wykorzystanie wody do gaszenia pożaru:

• Hydranty przeciwpożarowe: Najpopularniejszą metodą napełniania zbiornika wody w wozie strażackim jest podłączenie go do hydrantu. Strażacy podłączają do hydrantu wąż o dużej średnicy i używają go do napełniania zbiornika. Rozporządzenie ministra spraw wewnętrznych i administracji z dnia 24 lipca 2009 roku w sprawie przeciwpożarowego zaopatrzenia w wodę oraz dróg pożarowych wskazuje obiekty wymagające źródła wody do gaszenia pożarów, uznając hydranty zewnętrzne nadziemne i podziemne za przeciwpożarowe źródła wody.
• Statyczne źródła wody: Na obszarach wiejskich lub odległych, gdzie hydranty są niedostępne, strażacy mogą korzystać ze statycznych źródeł wody, takich jak stawy, jeziora lub baseny. Odpowiednie wyposażenie pojazdów umożliwia pompowanie wody i kierowanie jej w miejsce pożaru.
• Inne wozy strażackie: W niektórych sytuacjach wodę można przelać z jednego wozu strażackiego do drugiego, zwłaszcza w ramach systemów dowożenia wody.

System Dostarczania Wody i Środków Gaśniczych

Po dotarciu na miejsce pożaru woda w zbiorniku musi zostać sprawnie dostarczona. Sercem wozu strażackiego z pompą jest układ pompowania wody, który pozwala strażakom kontrolować przepływ, ciśnienie i dystrybucję wody, zapewniając skuteczne ugaszenie pożaru.

Kluczowe Komponenty

• Pompa wodna: Jest to główny element wozu strażackiego z pompą, zazwyczaj jest to pompa odśrodkowa napędzana silnikiem pojazdu lub oddzielnym źródłem zasilania. Pompy odśrodkowe są preferowane ze względu na ich zdolność do wytwarzania wysokiego ciśnienia, zapewniania stałego przepływu wody i wydajnego tłoczenia dużych ilości wody. Pompy te mogą mieć wydajność nawet do 1500 litrów na minutę.
• Zawory wlotowe i wylotowe: Zawory te kontrolują przepływ wody do i z pompy. Zawór wlotowy umożliwia podłączenie pompy do zewnętrznego źródła wody (np. hydrantu), natomiast zawór tłoczny kieruje wodę pod ciśnieniem do węży.
• Panel pompy: Jest to centrum sterowania systemem pompowania wody. Umożliwia operatorowi pompy monitorowanie i regulację przepływu, ciśnienia i kierunku wody. Panel zawiera wskaźniki, dźwignie i przełączniki, dostarczające w czasie rzeczywistym informacji o poziomie wody, ciśnieniu pompy i wydajności silnika.
• Węże i dysze: Woda pompowana przez wóz strażacki kierowana jest do pożaru za pomocą węży. Węże mogą mieć różną średnicę, od linii ataku o małej średnicy (1,5 do 2,5 cala) do linii zasilających o dużej średnicy (4 do 5 cali). Wiele wozów strażackich jest wyposażonych w wstępnie podłączone węże, często nazywane crosslays lub speedlays, co przyspiesza ich rozwijanie. Wozy strażackie są wyposażone w wiele przyłączy węży, znanych jako porty wylotowe, umożliwiające podłączenie węży o różnych rozmiarach.
• Systemy pianowe: Niektóre wozy strażackie są wyposażone w systemy dozowania piany, które mieszają koncentrat piany gaśniczej z wodą. Piana jest szczególnie skuteczna w gaszeniu pożarów cieczy łatwopalnych, ponieważ tłumi ogień i zapobiega ponownemu zapłonowi.
• Monitory wodne (działa pokładowe lub wieżyczki): Są to duże, wysokowydajne dysze zamontowane na ciężarówce, pozwalające na dostarczanie dużych strumieni wody na znaczne odległości.

Tryby Pracy Pomp

Niektóre wozy strażackie są zaprojektowane do pompowania wody podczas jazdy; jest to funkcja zwana pompowaniem i rolowaniem. Gdy pompa jest aktywowana, wirnik obraca się z dużą prędkością, tworząc siłę odśrodkową, która wciąga wodę do pompy ze zbiornika pokładowego lub źródła zewnętrznego. Następnie woda jest wypychana na zewnątrz przez obudowę pompy, zwiększając ciśnienie w miarę jej ruchu. Operator pompy może regulować ciśnienie i natężenie przepływu wody za pomocą elementów sterujących na panelu pompy. W przypadku dużych pożarów kluczowe znaczenie ma wysokie natężenie przepływu, zwykle mierzone w galonach na minutę (GPM).

Zaawansowane Technologie i Monitoring

Nowoczesne wozy strażackie wykorzystują zaawansowaną technologię w celu zwiększenia wydajności i efektywności systemu pompowania wody:

• Wskaźniki poziomu w zbiorniku: Elektroniczne wskaźniki dostarczają w czasie rzeczywistym informacji o pozostałym zapasie wody.
• Elektroniczne systemy sterowania pompami: Umożliwiają precyzyjną regulację ciśnienia i natężenia przepływu.
• Zdalnie sterowane monitory wody: Pozwalają strażakom kierować strumienie wody z bezpiecznej odległości.
• Zintegrowane systemy łączności: Umożliwiają koordynację pracy operatora wozu z zespołami naziemnymi.
• Telemetria i diagnostyka: Niektóre ciężarówki są wyposażone w systemy telemetryczne, które dostarczają w czasie rzeczywistym danych na temat wydajności pomp, poziomu wody i diagnostyki silnika. Dane te są bezcenne podczas szkoleń, konserwacji i analiz po incydencie.

Ekspertyza Operacyjna: Przetłaczanie a Przepompowywanie Wody przez Zbiornik

Od lat badane są działania strażackie w Polsce, a jednym z ich kluczowych zagadnień są systemy autopomp pożarniczych. Wnioski płynące z tych badań wskazują na powszechne przepuszczanie wody przez zbiornik pojazdu gaśniczego (tzw. przepompowywanie). Jednak doświadczenie strażackie wskazuje, że wspomniany sposób obarczony jest wieloma barierami oraz problemami taktycznymi.

Problemy Metody Przepompowywania przez Zbiornik

Ograniczenia wynikające z przepompowywania wody przez zbiornik to przede wszystkim:

• Ograniczona przepustowość: Wynika to z rozwiązań stosowanych przez producentów pojazdów, często uniemożliwiając pełne wykorzystanie wydajności pomp. Wartość ta dla wielu pojazdów wynosi ok. 800 l/min, co w praktyce oznacza możliwość ciągłego zasilania maksymalnie dwóch prądów wody.
• Niska rentowność: Pomimo stosowania zaawansowanych urządzeń, ich efektywność energetyczna jest często niska.
• Brak pełnej kontroli: Problemem jest brak pełnej kontroli nad stosunkiem ilości wody pobranej do oddanej, co może skutkować czasowymi przerwami w jej podawaniu na linie gaśnicze.
• Ryzyko przerw w podawaniu wody: Ewentualny brak wody w zbiorniku pojazdu wymaga jego częściowego napełnienia, co wydłuża czas przerwy.
• Zapowietrzenie pomp: Często w takich przypadkach zdarzają się również przypadki zapowietrzenia pomp, co wymusza kolejne czynności naprawcze.

Metodologia i Wyniki Badań

W celu oceny obu systemów, przeprowadzono badania na przykładzie jednego z najczęściej używanych samochodów ratowniczo-gaśniczych w Polsce: MAN TGM 13.280 GBA 2,5/20 oraz JELCZ 014 GCBA 5/24 z autopompą Rosenbauer NH 30.

Badania na MAN TGM 13.280 GBA 2,5/20

Zbudowano stanowisko pomiarowe, zasilane z hydrantu nadziemnego o wydajności 1300 l/min przy 2 bar, podłączonego do nasady zasilającej zbiornik. Pomiary wykonywano przy użyciu dwóch linii W75 zakończonych przyrządami pomiarowymi FloMaster 250. Wyniki pokazały, że przy niższych prędkościach pompa nie mogła wytworzyć ciśnienia 8 barów, nawet przy znikomym przepływie. Wydajność ponad 2000 l/min przy 8 bar osiągnięto dopiero przy maksymalnych dopuszczalnych obrotach silnika (1850 prm). Nie udało się potwierdzić tezy o płaskiej charakterystyce pompy dla poszczególnych ciśnień i wydajności; ma ona miejsce jedynie dla niższych ciśnień (od 2 do 3 barów). Stwierdzono również niedogodności techniczne, takie jak brak możliwości wyregulowania układu w ciągu 60 sekund przy wydajności 2300 l/min, gdy dostępny jest zapas wody w zbiorniku.

Badania na JELCZ 014 GCBA 5/24 z autopompą Rosenbauer NH 30

Dla wyznaczenia charakterystyki pompy w trybie przetłaczania stworzono nowe stanowisko badawcze. Wykorzystano układ przetłaczania wody z hydrantu, a zbiornik wodny pojazdu służył jako naczynie wyrównawcze poziomu wody, gwarantując najwyższe wydajności. Źródło połączono z nasadą ssącą pompy Rosenbauer. Testy prowadzono przy niskich obrotach silnika (1400 prm).

W układzie przepompowywania przez zbiornik wodny pojazdu pompa uzyskiwała bardzo słabe wyniki. Maksymalne ciśnienie pracy wynosiło 6 barów przy wydajności 960 l/min. Natomiast w metodzie przetłaczania, przy dostarczaniu wody bezpośrednio do pompy, odnotowano trzykrotny wzrost wydajności. Przekroczono o ponad 75% wydajność maksymalną zakładaną przez producenta, co jest nieosiągalne podczas standardowej pracy w układach pobierania wody ze zbiornika pojazdu. Przy równych ciśnieniach po stronie ssącej i tłocznej, pompa osiągała parametry maksymalne 3500 l/min.

Porównanie Skutków Ekonomicznych i Taktycznych

Metoda przetłaczania przynosi znaczące korzyści ekonomiczne i taktyczne:

• Wydajność: Przy ciśnieniu po stronie tłocznej wynoszącym 6 barów i obrotach silnika pompy 1400 prm, pompa uzyskuje wydajność 2400 l/min w trybie przetłaczania. Dla porównania, w układzie przepompowywania było to jedynie 960 l/min.
• Zużycie paliwa: Do uzyskania wydajności 2000 l/min przy 8 barach (co odpowiada 4 prądom gaśniczym na wysokości 20 m lub stałemu zasilaniu działka wodno-pianowego):
  • Dla przepompowywania konieczne są obroty silnika na poziomie 1800 prm, co równa się zużyciu około 17 litrów Oleju Napędowego (ON) na godzinę.
  • Stosując metodę przetłaczania, identyczne parametry można uzyskać już przy 1400 prm (lub nawet 1300 prm przy wyższym ciśnieniu zasilania), co równa się zużyciu ON na poziomie od 8 do 9 litrów. Stanowi to różnicę 50% w stosunku do zużycia przy wykorzystaniu metody przepompowywania.
• Oszczędności: Dla godziny akcji jednego zastępu jest to oszczędność w wysokości ok. 50 zł. Zakładając, że sto zastępów dziennie przez tylko jedną godzinę przetłaczałoby, zamiast przepompowywać, roczne oszczędności wyniosłyby około 1 825 000 zł.
• Pełne wykorzystanie parametrów pomp: Przetłaczanie umożliwia pełne użycie źródła wody w ramach parametrów autopompy. Dla opisywanego pojazdu możliwe jest ciągłe użycie 6 prądów wody, w przeciwieństwie do dwóch w metodzie przepompowywania.
• Bezpieczeństwo ratowników: Zwiększone bezpieczeństwo ratowników jest osiągane poprzez zapewnienie ciągłości podawania środków gaśniczych. Pozostawienie na pewien czas (często powyżej 1 minuty) rot bez osłony wodnej jest szczególnym zagrożeniem.

Wyzwania Metody Przetłaczania

System przetłaczania, zwłaszcza w polskich realiach sprzętowych, obarczony jest również jedną wadą: częstym brakiem zaworu klapowego lub trójdrożnego na nasadzie ssącej pompy w pojazdach. Przez ich brak, ważnym momentem jest przejście z pobierania wody ze zbiornika na przetłaczanie z zewnątrz. Wymaga to przerwy w podawaniu wody na czas podłączenia zasilania do nasady ssącej, co wiąże się z możliwością chwilowego pozostawienia ratowników bez osłony prądami wody. Problem ten jest wynikiem braku wiedzy w tym zakresie oraz przyzwyczajeń strażaków. Wszyscy czołowi producenci w Europie stosują takie zawory, co jest podyktowane tym, że przetłaczanie jest elementem zasad wykorzystania sprzętu i taktyki zaopatrzenia wodnego.

Wnioski z Badań

Analiza wyników pomiarów oraz wieloletnie doświadczenie potwierdzają bezsporną wyższość metody przetłaczania nad ogólnie stosowanym przepompowywaniem. Przetłaczanie może być używane jako główna metoda pracy pompy pojazdu gaśniczego. Jest to metoda prosta w wykonaniu, nie wymaga praktycznie żadnych dodatkowych czynności obsługowych i znacząco zwiększa bezpieczeństwo rot gaśniczych poprzez zachowanie ciągłości podawania środków gaśniczych.

Istnieje również skuteczniejsza metoda pracy układu wodnego pojazdu, polegająca na przetłaczaniu z użyciem zbiornika pojazdu jako naczynia wyrównawczego. Niweluje ona zmienność zapotrzebowania rot na wodę i pozwala maksymalnie wykorzystać źródło zaopatrzenia wodnego.

Należy jednak nadmienić pewne zagrożenia dla sprzętu. Możliwość zatankowania pojazdu z szybkością przekraczającą nawet 3000 l/min niesie zagrożenie uszkodzenia zbiornika z uwagi na małe średnice stosowanych przelewów, co wymaga odrębnego opracowania.

Konserwacja Systemów Wodnych

Wydajny system pompowania wody jest tak skuteczny, jak personel go obsługujący oraz regularna konserwacja. Odpowiednie szkolenie operatorów pomp ma kluczowe znaczenie, aby zapewnić zrozumienie zawiłości systemu, w tym zarządzania ciśnieniem, rozwiązywania problemów i protokołów bezpieczeństwa. Równie ważna jest regularna konserwacja:

• Czyszczenie i kontrola zbiorników: Należy je regularnie czyścić i sprawdzać pod kątem oznak korozji, przecieków lub uszkodzeń.
• Konserwacja pompy: Pompy muszą być regularnie sprawdzane i konserwowane, aby zapewnić ich wydajną pracę.
• Kontrola zaworów i węży: Zawory, węże i połączenia należy sprawdzić pod kątem wycieków lub zatorów.

Zalety i Wyzwania Wodnych Wozów Strażackich

Zalety

Wodne wozy strażackie są niezbędne w gaszeniu pożarów ze względu na ich wyjątkową zdolność do zapewnienia ciągłego dostarczania wody. Ich wszechstronność i możliwości adaptacji sprawiają, że nadają się do różnych scenariuszy, od pożarów miejskich po operacje na odległych terenach dzikich. Dodatkowo, wodne wozy strażackie zwiększają bezpieczeństwo strażaków, umożliwiając załogom utrzymanie bezpiecznej odległości od pożaru, a jednocześnie skutecznie go tłumią.

Wyzwania

Pomimo swoich zalet, wodne wozy strażackie stwarzają pewne wyzwania. Ich rozmiar i waga, zwłaszcza gdy są całkowicie wypełnione wodą, mogą ograniczać ich mobilność i dostęp w wąskich uliczkach lub na nierównym terenie. Co więcej, koszt zakupu i utrzymania nowoczesnych wodnych wozów strażackich może być wysoki.
