Przeciwpożarowy Wyłącznik Prądu z Podwójną Sygnalizacją LED

Wprowadzenie do Przeciwpożarowych Wyłączników Prądu

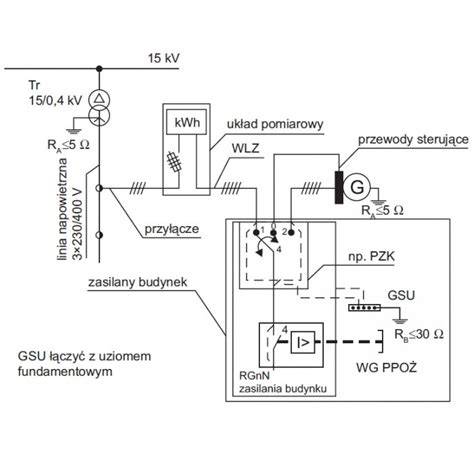

Przeciwpożarowy wyłącznik prądu to zaawansowany element systemów bezpieczeństwa pożarowego, zaprojektowany z myślą o niezawodnym odcinaniu zasilania w sytuacjach kryzysowych. Jego głównym zadaniem jest odłączenie dopływu prądu do wszystkich obwodów, z wyjątkiem tych, które zasilają instalacje i urządzenia niezbędne podczas pożaru. W razie pojawienia się ognia umożliwia to bezpieczne prowadzenie akcji gaśniczej przez służby ratownicze.

Konieczność stosowania przeciwpożarowych wyłączników prądu w instalacjach elektrycznych w budynkach wynika z zapisów rozporządzenia Ministra Infrastruktury w sprawie warunków technicznych, jakim powinny odpowiadać budynki i ich usytuowanie. Mówi o tym również rozporządzenie w sprawie ochrony przeciwpożarowej. Wyłącznik powinien być umieszczony w pobliżu głównego wejścia do budynku lub złącza i musi być odpowiednio oznakowany.

Opis i Kluczowe Cechy Przycisków PPWP-A marki PROMET

Przycisk przeciwpożarowego wyłącznika prądu PPWP-A marki PROMET to solidne urządzenie, które gwarantuje pewność zadziałania nawet w trudnych warunkach eksploatacyjnych. Jest to kluczowy element układu sterowania, który musi być zainstalowany w strefach pożarowych o kubaturze przekraczającej 1000 m³ lub zawierających strefy zagrożone wybuchem.

Zintegrowana Sygnalizacja Optyczna 2xLED

Kluczowym atutem modelu PPWP-A jest zintegrowana sygnalizacja optyczna oparta na dwóch diodach LED w kolorach zielonym i czerwonym. Pozwala to na natychmiastową weryfikację stanu urządzenia oraz obecności napięcia w obwodach sterowniczych, co jest krytyczne dla służb ratowniczych i personelu technicznego.

• Dioda czerwona - sygnalizuje stan dozorowania (gotowości), powinna świecić się, gdy wyłącznik jest załączony.
• Dioda zielona - sygnalizuje stan uruchomienia, powinna zapalić się w momencie zbicia szybki, informując o aktywacji wyłącznika.

Sygnalizacja LED, w zależności od sposobu podłączenia, może być zasilana napięciem 24V AC/DC lub 230V AC. Ledy zakończone są kostką podłączeniową. Dioda zielona powinna być zasilana z osobnego źródła zasilania, najlepiej sprzed wyłącznika.

Inne Kluczowe Cechy:

• Wysoka trwałość mechaniczna: Konstrukcja przystosowana do pracy w systemach przeciwpożarowych, zapewniająca długowieczność komponentów stykowych.
• Brak młoteczka: Model PPWP-A w tej wersji nie wymaga użycia młoteczka do aktywacji, co upraszcza procedurę uruchomienia wyłącznika w sytuacjach stresowych - uruchomienie następuje samoczynnie po zbiciu szybki.
• Kolorystyka ostrzegawcza: Wyraźne oznaczenia i kolorystyka zgodna z przepisami ochrony przeciwpożarowej ułatwiają szybką lokalizację przycisku.

Funkcje Styków Elektrycznych i Typy Przycisków

Przycisk PPWP-A może być skonfigurowany z różną liczbą styków, co pozwala na wszechstronne zastosowanie w różnych układach sterowania. W zależności od potrzeb, dostępne są konfiguracje z 1, 2, lub 3 stykami. W kontekście tematu "2 pary styków", urządzenie pozwala na podłączenie dwóch niezależnych obwodów sterujących, z wykorzystaniem styków zwiernych (NO) i rozwiernych (NC).

Tory Prądowe i Ich Typy:

Przy wyborze torów prądowych należy uwzględnić wybrany typ przycisku (A lub B):

Typ A - Przycisk uruchamiany bezpośrednio

Uruchomienie następuje samoczynnie po zbiciu szybki.

• Tory zwierne NO (10, 20, 30): Po zbiciu szybki lub zdemontowaniu pokrywy tory się otwierają.
• Tory rozwierne NC (01, 02, 03): Po zbiciu szybki lub zdemontowaniu pokrywy tory się zamykają.
• Tory mieszane NC/NO (11, 12, 21): Po zbiciu szybki tory zwierne się otworzą, a tory rozwierne się zamkną.

Typ B - Przycisk stały odblokowywany przez "RESET"

Wymaga ręcznego wciśnięcia przycisku po zbiciu szybki.

• Tory zwierne NO (10, 20, 30): Po zbiciu szybki lub zdemontowaniu pokrywy przycisk należy wcisnąć ręcznie - tory się zamykają.
• Tory rozwierne NC (01, 02, 03): Po zbiciu szybki lub zdemontowaniu pokrywy przycisk należy wcisnąć ręcznie - tory się otwierają.

Minimalna ilość przewodów potrzebnych do podłączenia wyłącznika z 2 diodami LED:

• 2 diody LED + 3 styki: min. 7 przewodów
• 2 diody LED + 2 styki: min. 6 przewodów
• 2 diody LED + 1 styk: min. 5 przewodów

Zgodność z Normami i Certyfikaty

Produkt został zaprojektowany i wykonany zgodnie z rygorystycznymi normami dotyczącymi osprzętu elektroinstalacyjnego wykorzystywanego w systemach bezpieczeństwa. Przycisk PPWP-A spełnia wymagania normy PN-EN 60947, co potwierdza jego wysoką jakość wykonania oraz parametry izolacyjne. Urządzenie posiada niezbędne certyfikaty dopuszczające do stosowania w budownictwie na terenie Unii Europejskiej, co jest gwarancją zgodności z aktualnymi przepisami przeciwpożarowymi i wymogami stawianymi przez rzeczoznawców ds. zabezpieczeń ppoż.

Zastosowanie Przeciwpożarowego Wyłącznika Prądu

Przycisk przeciwpożarowy PPWP-A znajduje szerokie zastosowanie w obiektach użyteczności publicznej, halach przemysłowych, magazynach oraz budynkach wielorodzinnych. Jest on kluczowym elementem układu sterowania przeciwpożarowym wyłącznikiem prądu, który musi być zainstalowany w strefach pożarowych o kubaturze przekraczającej 1000 m³ lub zawierających strefy zagrożone wybuchem.

Dzięki dwóm diodom LED, przycisk idealnie sprawdza się w miejscach, gdzie wymagany jest stały monitoring wizualny sprawności linii sterującej wyzwalaczem wzrostowym lub podnapięciowym w rozdzielnicy głównej.

Wskazówki Montażowe i Podłączenie

Montaż przycisku powinien być przeprowadzony przez wykwalifikowanego elektryka z uprawnieniami SEP. Zaleca się instalację urządzenia na wysokości od 1,2 m do 1,6 m od poziomu posadzki, w miejscach łatwo dostępnych, najczęściej przy głównych wejściach do obiektu.

Podczas podłączania przewodów należy zwrócić szczególną uwagę na moment dokręcania zacisków śrubowych, aby zapewnić trwały styk elektryczny i uniknąć przegrzewania się połączeń. Przekrój przewodów sterowniczych powinien być dobrany zgodnie z projektem instalacji niskoprądowej, uwzględniając spadki napięcia na linii zasilającej diody LED oraz cewkę wyzwalacza. Zakres temperatury pracy urządzenia wynosi od -25 do +70°C.

Często Zadawane Pytania (FAQ)

1. Czy przycisk wymaga wymiany szybki po użyciu?
   Tak, w przypadku aktywacji poprzez zbicie szybki ochronnej, należy ją wymienić na nową, aby przywrócić urządzenie do stanu gotowości.
2. Do czego służą diody LED w tym modelu?
   Dioda czerwona sygnalizuje stan dozorowania (gotowości), natomiast dioda zielona sygnalizuje stan uruchomienia po zbiciu szybki.
3. Czy przeciwpożarowy wyłącznik prądu musi być oznakowany?
   Tak, w myśl rozporządzenia Ministra Spraw Wewnętrznych i Administracji z dnia 7 czerwca 2010 r. w sprawie ochrony przeciwpożarowej budynków, innych obiektów budowlanych i terenów, urządzenia przeciwpożarowe muszą być odpowiednio oznakowane. W komplecie z przyciskiem PWP1 często znajduje się tabliczka samoprzylepna: „Przeciwpożarowy wyłącznik prądu”.
4. Czy odcięcie dopływu prądu przeciwpożarowym wyłącznikiem może spowodować samoczynne załączenie drugiego źródła energii elektrycznej?
   Nie, odcięcie dopływu prądu przeciwpożarowym wyłącznikiem nie może spowodować samoczynnego załączenia drugiego źródła energii elektrycznej, w tym zespołu prądotwórczego. Wyjątek stanowią źródła zasilające urządzenia elektryczne, które muszą funkcjonować w czasie pożaru.
