W dzisiejszych czasach bezpieczeństwo instalacji elektrycznych jest priorytetem, zarówno w budownictwie mieszkaniowym, jak i w obiektach komercyjnych czy przemysłowych. Firma Legrand, wychodząc naprzeciw tym potrzebom, oferuje kompleksową gamę aparatury zabezpieczającej, która chroni przed przeciążeniami, zwarciami, porażeniem prądem, a także minimalizuje ryzyko pożarów. W skład tej oferty wchodzą zarówno zaawansowane serie wyłączników, jak i kluczowe dla bezpieczeństwa przeciwpożarowe wyłączniki prądu.
Nowoczesne rozwiązania Legrand w ochronie instalacji elektrycznych
Legrand oferuje najnowszą generację dobrze znanych aparatów, zaprojektowanych, aby spełniać wymagania nowoczesnych instalacji mieszkaniowych, komercyjnych, biur i budynków użyteczności publicznej. Kompletna oferta, w skład której wchodzą wyłączniki nadprądowe oraz różnicowoprądowe, uzupełniona o różnorodne wyposażenie pomocnicze, gwarantuje bezpieczeństwo, wytrzymałość i wysoką jakość instalacji elektrycznej. Nowa linia aparatury zabezpieczającej Legrand jest przeznaczona dla różnorodnych zastosowań.
Aparatura serii TX³: Innowacja i łatwość montażu
Nowoczesna konstrukcja aparatów serii TX³ pomaga zaoszczędzić czas na każdym etapie projektu dzięki łatwemu montażowi, oprzewodowaniu i obsłudze. Jest to idealne rozwiązanie dla budownictwa mieszkaniowego.
Wyłączniki nadprądowe serii TX³
Wyłączniki nadprądowe S 300 i S 310 serii TX³ zabezpieczają instalację elektryczną przed skutkami zwarć i przeciążeń. Nowe rozwiązanie konstrukcyjne dolnego zaczepu montażowego oraz przesłony zacisków sprawiają, że montaż oraz oprzewodowanie aparatu są proste i wygodne. Nowa konstrukcja dolnego zaczepu montażowego umożliwia niezależne wypięcie aparatu bez demontażu sąsiednich urządzeń połączonych szyną łączeniową w jednym rzędzie.
Wyłączniki różnicowoprądowe serii TX³
Wyłączniki różnicowoprądowe przeznaczone są do ochrony użytkowników instalacji elektrycznej i mienia, stanowiąc zabezpieczenie przeciwporażeniowe i przeciwpożarowe. Wszystkie wyłączniki P 300 serii TX³ wyposażone zostały w przycisk obwodu testowego służący do sprawdzania poprawności działania wyłącznika.
Wyposażenie pomocnicze serii TX³
Dodatkową zaletą aparatury serii TX³ jest możliwość współpracy z urządzeniami wyposażenia pomocniczego, takimi jak styki pomocnicze i sygnalizacyjne, wyzwalacze podnapięciowe i wzrostowe, a także napędy zdalne i inne.

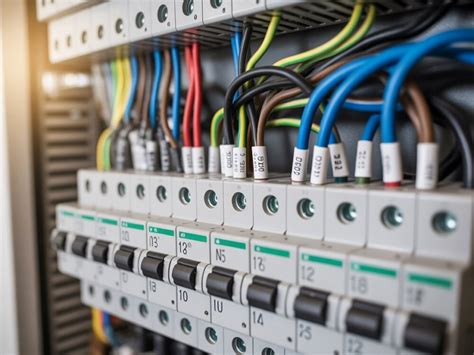

Aparatura serii DX³: Wysoka zdolność zwarciowa i ciągłość zasilania
Ogólna charakterystyka serii DX³
Oferta aparatury serii DX³ jest dedykowana dla instalacji, w których potrzebna jest większa niż standardowa zdolność zwarciowa oraz zapewnienie ciągłości zasilania, na przykład w dużych obiektach przemysłowych, serwerowniach czy szpitalach. Aparaty serii DX³ współpracują z Systemem Optymalnego Rozdziału Energii HX³ do 125 A, który umożliwia ich bezprzewodowe przyłączanie do instalacji elektrycznej. Aparatura zabezpieczająca serii DX³ współpracuje ze wszystkimi urządzeniami wyposażenia pomocniczego, takimi jak styki pomocnicze i sygnalizacyjne, wyzwalacze podnapięciowe i wzrostowe, napędy zdalne i inne.
Wyłączniki nadprądowe serii DX³
Wyłączniki nadprądowe S 300 i S 310 serii DX³ zabezpieczają instalację elektryczną przed skutkami zwarć i przeciążeń. Podobnie jak w serii TX³, nowe rozwiązanie konstrukcyjne dolnego zaczepu oraz przesłony zacisków sprawiają, że montaż oraz oprzewodowanie aparatu są proste i wygodne.
Wyłączniki różnicowoprądowe serii DX³
Wyłączniki różnicowoprądowe są przeznaczone do ochrony użytkowników instalacji elektrycznej i mienia, stanowiąc zabezpieczenie przeciwporażeniowe i przeciwpożarowe. Wszystkie wyłączniki P 300 serii DX³ wyposażone zostały w przycisk obwodu testowego służący do sprawdzania poprawności działania wyłącznika. Aparaty P 300 serii DX³ dostępne są na prądy znamionowe od 16 do 100 A i prądy różnicowe od 10 do 500 mA.
Wyłączniki różnicowoprądowo-nadprądowe P 310
Wyłączniki P 310 łączą w sobie funkcje wyłącznika różnicowoprądowego z wyłącznikiem nadprądowym, dzięki czemu zapewniają zarówno ochronę przeciwporażeniową, jak i ochronę przed skutkami zwarć i przeciążeń. Integracja dwóch funkcji w jednym urządzeniu pozwala lepiej zagospodarować miejsce dostępne w rozdzielnicy. Wszystkie wyłączniki P 310 serii DX³ wyposażone zostały w przycisk obwodu testowego służący do sprawdzania poprawności działania wyłącznika.
Jak podłączyć rozdzielnicę z zastosowaniem wyłączników RCD 3-fazowych do obwodów 1-fazowych ?
Bloki różnicowoprądowe PR 300
Bloki różnicowoprądowe PR 300 serii DX³ są przeznaczone do montażu z wyłącznikami nadprądowymi tej samej serii. Aparaty PR 300 dostępne są na prądy znamionowe od 40 do 125 A i prądy różnicowe od 30 do 3000 mA.
Detektory zwarć łukowych (AFDD)
Detektory zwarć łukowych (AFDD) są urządzeniami modułowymi, zapobiegającymi zagrożeniom pożarowym w instalacjach elektrycznych budynków mieszkaniowych i komercyjnych poprzez wykrywanie niebezpiecznego łuku elektrycznego (iskrzenia) i wyłączanie wadliwego obwodu.
Wyłączniki silnikowe M 250
Wyłączniki M 250 stosowane są głównie jako ochrona silników elektrycznych przed skutkami zwarć i przeciążeń. Przeznaczone są do zabezpieczania obwodów, w których podczas normalnej pracy mogą występować znaczne przetężenia.
Podstawy dla wkładek topikowych i rozłączniki R 300
Podstawy dla wkładek topikowych cylindrycznych o prądzie znamionowym do 125 A zapewniają ochronę instalacji elektrycznej i odbiorników przed skutkami zwarć i przeciążeń. Rozłączniki R 300 to połączenie dwóch funkcji w jednym aparacie - rozłącznika izolacyjnego i zabezpieczenia nadprądowego realizowanego przez wkładkę topikową. Chronią instalację elektryczną przed skutkami zwarć i przeciążeń, a po wyjęciu wkładki zapewniają widoczną przerwę izolacyjną.
Przeciwpożarowy wyłącznik prądu: Klucz do bezpieczeństwa pożarowego
Rola i znaczenie
Przeciwpożarowy wyłącznik prądu redukuje - w przypadku pojawienia się w budynku ognia - zagrożenie, jakie mogą generować linie energetyczne znajdujące się pod napięciem. Jest to szczególnie istotne z tego względu, że najczęściej stosowanym środkiem gaśniczym jest woda, która - jak wiadomo - dobrze przewodzi prąd. Odłączenie zasilania umożliwia bezpieczne prowadzenie akcji gaśniczo-ratowniczej.
Wymogi prawne i zastosowanie
Zgodnie z Warunkami technicznymi dotyczącymi instalacji elektrycznych, zawartymi w Rozporządzeniu Ministra Infrastruktury, przeciwpożarowy wyłącznik prądu należy stosować w strefach pożarowych o kubaturze przekraczającej 1000 m³ lub zawierających strefy zagrożone wybuchem. Jest to bardzo ważne, jeżeli weźmiemy pod uwagę np. pompy pożarowe, oświetlenie awaryjne i ewakuacyjne czy też wentylację pożarową, które są potrzebne do przeprowadzenia akcji gaśniczo-ratowniczej.

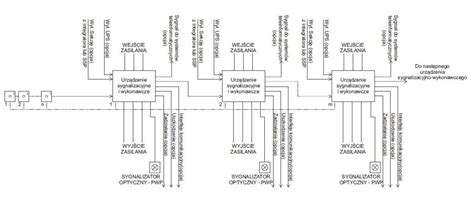

Montaż i obsługa
Przeciwpożarowy wyłącznik prądu musi być dostosowany do instalacji elektrycznej, do której ma być podłączony. Najczęściej mechanizm wyłącznika prądu instalowany jest w rozdzielnicy głównej budynku. Sterowanie nim może być miejscowe lub zdalne. Do sterowania przeciwpożarowym wyłącznikiem prądu służy przycisk, który znajduje się zwykle w pobliżu wejścia głównego do budynku. Oznakowanie to ma wygląd tabliczki znamionowej z umieszczonym na niej napisem "Przeciwpożarowy wyłącznik prądu". W niektórych wyłącznikach po uruchomieniu zaczyna się świecić zielona dioda LED, która potwierdza zainicjowane działanie.
