Bezpieczeństwo instalacji elektrycznych jest kluczowe zarówno w budownictwie mieszkaniowym, jak i komercyjnym. Nowoczesne rozwiązania w zakresie aparatury zabezpieczającej, oferowane przez firmy takie jak Legrand i Siemens, gwarantują ochronę przed przeciążeniami, zwarciami, porażeniami elektrycznymi oraz, co najważniejsze, przed skutkami pożarów wywołanych usterkami instalacji.

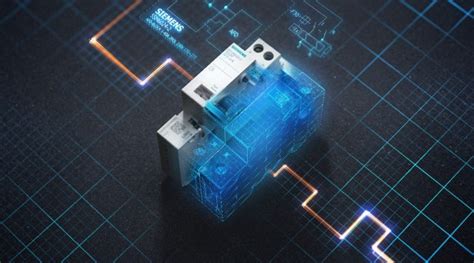

Innowacje w Ochronie Przeciwpożarowej: Siemens AFDD 5SV6
Dzięki wyłącznikowi ochrony przeciwpożarowej 5SV6, firma Siemens jako pierwszy producent prezentuje już trzecią generację produktów w zakresie zapobiegawczej ochrony przeciwpożarowej, a tym samym nową innowację. AFDD 5SV6 jest pierwszym urządzeniem na rynku IEC ze zintegrowanym wyłącznikiem nadmiarowo-prądowym w tylko jednej jednostce podziału (zamiast dotychczasowych 2 TE), a jednocześnie kompaktowym jak nigdy dotąd.
Ze względu na wąską konstrukcję, wyłącznik zabezpieczający przed pożarami typu 5SV6 można wyjątkowo łatwo zamontować. W nowych instalacjach elektrycznych oszczędza to 50% miejsca w porównaniu z instalacją dwóch oddzielnych urządzeń. Nowy wyłącznik ochronny przeciwpożarowy jest tak kompaktowy, że nadaje się zarówno do instalacji w nowych budynkach, jak i do doposażania w istniejących budynkach, co umożliwia prostą instalację i nie wymaga dodatkowego miejsca. Jest to najmniejszy wyłącznik bezpieczeństwa pożarowego na całym świecie.
Kompleksowe Zabezpieczenia Elektryczne Legrand
Legrand oferuje najnowszą generację dobrze znanych aparatów S300 i P300, zaprojektowanych, aby spełniać wymagania nowoczesnych instalacji mieszkaniowych, komercyjnych, biur i budynków użyteczności publicznej. Kompletna oferta, w skład której wchodzą wyłączniki nadprądowe oraz różnicowoprądowe, uzupełniona o różnorodne wyposażenie pomocnicze, gwarantuje bezpieczeństwo, wytrzymałość i wysoką jakość instalacji elektrycznej.
Wyłączniki Nadprądowe Legrand
Wyłącznik nadprądowy LEGRAND S-303 C-10 o numerze katalogowym 605648 to trójbiegunowe urządzenie modułowe, przeznaczone do ochrony instalacji elektrycznych przed skutkami przeciążeń i zwarć. Posiada znamionowy prąd pracy 10 A i charakterystykę wyzwalania C, co oznacza, że jest odpowiedni do zabezpieczania obwodów o typowym prądzie rozruchu, takich jak gniazdka, oświetlenie czy silniki o niskiej mocy. Znamionowa zwarciowa zdolność łączenia wynosi 6 kA, co świadczy o jego skuteczności w typowych instalacjach domowych i przemysłowych. Urządzenie działa przy znamionowym napięciu roboczym 230/400 V AC oraz częstotliwości 50/60 Hz. Jest przystosowane do pracy w szerokim zakresie temperatur, od -25°C do 55°C, a jego znamionowe napięcie izolacji to 500 V. Zapewnia wysoką niezawodność, potwierdzoną wytrzymałością elektryczną na poziomie 4000 cykli i mechaniczną 20000 cykli.
Seria TX³
Wyłączniki nadprądowe S 300 i S 310 serii TX³ zabezpieczają instalację elektryczną przed skutkami zwarć i przeciążeń. Nowoczesna konstrukcja aparatów serii TX³ pomaga zaoszczędzić czas na każdym etapie projektu dzięki łatwemu montażowi, oprzewodowaniu i obsłudze. Nowe rozwiązanie konstrukcyjne dolnego zaczepu oraz przesłony zacisków sprawiają, że montaż oraz oprzewodowanie aparatu są proste i wygodne. Nowa konstrukcja dolnego zaczepu montażowego umożliwia niezależne wypięcie aparatu bez demontażu sąsiednich urządzeń połączonych szyną łączeniową w jednym rzędzie. Oferta ta stanowi idealne rozwiązanie dla budownictwa mieszkaniowego, zapewniając ochronę przeciwzwarciową, przeciążeniową oraz przeciwporażeniową instalacji elektrycznych.

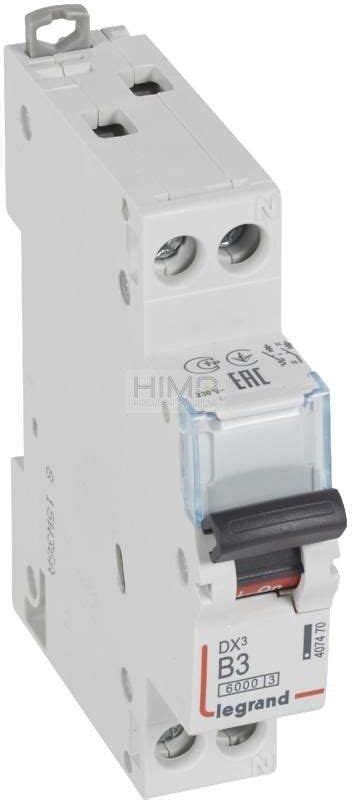

Seria DX³
Wyłączniki nadprądowe S 300 i S 310 serii DX³ również zabezpieczają instalację elektryczną przed skutkami zwarć i przeciążeń. Oferta dedykowana jest dla instalacji, w których potrzebna jest większa niż standardowa zdolność zwarciowa oraz zapewnienie ciągłości zasilania, np. w dużych obiektach przemysłowych, serwerowniach czy szpitalach. Aparaty serii DX³ współpracują z Systemem Optymalnego Rozdziału Energii HX³ do 125 A, który umożliwia ich bezprzewodowe przyłączanie do instalacji elektrycznej.
Wyłączniki Różnicowoprądowe Legrand
Wyłączniki różnicowoprądowe przeznaczone są do ochrony użytkowników instalacji elektrycznej i mienia, stanowiąc zabezpieczenie przeciwporażeniowe i przeciwpożarowe.
Seria TX³
Wszystkie wyłączniki P 300 serii TX³ wyposażone zostały w przycisk obwodu testowego, służący do sprawdzania poprawności działania wyłącznika. Nowe rozwiązanie konstrukcyjne dolnego zaczepu oraz przesłony zacisków sprawiają, że montaż oraz oprzewodowanie aparatu są proste i wygodne. Dodatkową zaletą aparatury serii TX³ jest możliwość współpracy z urządzeniami wyposażenia pomocniczego (styki pomocnicze i sygnalizacyjne, wyzwalacze podnapięciowe i wzrostowe, napędy zdalne i inne).
Seria DX³
Wszystkie wyłączniki P 300 serii DX³ wyposażone zostały w przycisk obwodu testowego, służący do sprawdzania poprawności działania wyłącznika. Aparaty P 300 serii DX³ dostępne są na prądy znamionowe od 16 do 100 A i prądy różnicowe od 10 do 500 mA. Aparatura zabezpieczająca serii DX³ współpracuje ze wszystkimi urządzeniami wyposażenia pomocniczego (styki pomocnicze i sygnalizacyjne, wyzwalacze podnapięciowe i wzrostowe, napędy zdalne i inne). Podobnie jak inne urządzenia tej serii, aparaty DX³ współpracują z Systemem Optymalnego Rozdziału Energii HX³ do 125 A, który umożliwia ich bezprzewodowe przyłączanie do instalacji elektrycznej.
Wyłączniki P 310 serii DX³ łączą w sobie funkcje wyłącznika różnicowoprądowego z wyłącznikiem nadprądowym, dzięki czemu zapewniają zarówno ochronę przeciwporażeniową, jak i ochronę przed skutkami zwarć i przeciążeń. Integracja dwóch funkcji w jednym urządzeniu pozwala lepiej zagospodarować miejsce dostępne w rozdzielnicy. Wszystkie wyłączniki P 310 serii DX³ wyposażone zostały w przycisk obwodu testowego, służący do sprawdzania poprawności działania wyłącznika. Aparatura zabezpieczająca serii DX³ współpracuje ze wszystkimi urządzeniami wyposażenia pomocniczego (styki pomocnicze i sygnalizacyjne, wyzwalacze podnapięciowe i wzrostowe, napędy zdalne i inne) oraz z Systemem Optymalnego Rozdziału Energii HX³ do 125 A, umożliwiającym bezprzewodowe przyłączanie do instalacji elektrycznej.
Bloki Różnicowoprądowe Legrand
Bloki różnicowoprądowe PR 300 serii DX³ przeznaczone są do montażu z wyłącznikami nadprądowymi serii DX³. Aparaty PR 300 serii DX³ dostępne są na prądy znamionowe od 40 do 125 A i prądy różnicowe od 30 do 3000 mA. Aparatura zabezpieczająca serii DX³ współpracuje ze wszystkimi urządzeniami wyposażenia pomocniczego (styki pomocnicze i sygnalizacyjne, wyzwalacze podnapięciowe i wzrostowe, napędy zdalne i inne).
Detektory Zwarć Łukowych (AFDD)
Detektory zwarć łukowych (AFDD) są urządzeniami modułowymi, zapobiegającymi zagrożeniom pożarowym w instalacjach elektrycznych budynków mieszkaniowych i komercyjnych poprzez wykrywanie niebezpiecznego łuku elektrycznego (iskrzenia) i wyłączanie wadliwego obwodu.
Urządzenie do wykrywania zwarć łukowych (AFDD) | Zasada działania i różnice między wyłącznikami nadprądowymi (MCB), różnicowoprądowymi (RCD) i różnicowoprądowymi (RCCB)
Pozostałe Urządzenia Zabezpieczające Legrand
- Wyłączniki M 250: Stosowane są głównie jako ochrona silników elektrycznych przed skutkami zwarć i przeciążeń. Przeznaczone są do zabezpieczania obwodów, w których podczas normalnej pracy mogą występować znaczne przetężenia.
- Podstawy dla wkładek topikowych cylindrycznych: O prądzie znamionowym do 125 A zapewniają ochronę instalacji elektrycznej i odbiorników przed skutkami zwarć i przeciążeń.
- Rozłączniki R 300: To połączenie dwóch funkcji w jednym aparacie - rozłącznika izolacyjnego i zabezpieczenia nadprądowego realizowanego przez wkładkę topikową. Chronią instalację elektryczną przed skutkami zwarć i przeciążeń, a po wyjęciu wkładki zapewniają widoczną przerwę izolacyjną.
Ważne Wskazówki Bezpieczeństwa
Pamiętaj, że prace elektrotechniczne wolno zlecać tylko wykwalifikowanym elektrykom lub wykonywać je pod ich kierownictwem i nadzorem. Należy przestrzegać obowiązujących w danym kraju norm i przepisów dotyczących instalacji elektrycznych oraz konsultować się z miejscowym elektrykiem. Dodatkowo należy przestrzegać aktualnych wskazówek bezpieczeństwa i przepisów dotyczących produktów na stronie producenta lub znajdujących się tam opisów produktów i wskazówek dotyczących instalacji. Urządzenia o napięciu zasilania powyżej 380V/400V wymagają przyłącza elektroenergetycznego i mogą być podłączane wyłącznie przez firmę specjalistyczną.
