Wyłącznik różnicowoprądowy: Zasada Działania, Budowa, Rodzaje i Dobór

Wyłącznik różnicowoprądowy, często nazywany różnicówką lub RCD (Residual Current protective Device), to niezwykle istotny element każdej instalacji elektrycznej. Jego głównym zadaniem jest zapewnienie ochrony ludzi przed porażeniem prądem elektrycznym oraz zabezpieczenie podłączonych do sieci sprzętów elektronicznych przed uszkodzeniem, co mogłoby doprowadzić do powstania pożaru. Obecnie wyłączniki różnicowoprądowe stosuje się we wszystkich nowszych budynkach, a ich montaż w instalacjach domowych jest obowiązkowy.

Zasada Działania Wyłącznika Różnicowoprądowego

Zasada działania wyłącznika różnicowoprądowego jest prosta, choć opiera się na podstawowych prawach elektrotechniki, w szczególności na I prawie Kirchhoffa. Urządzenie nieustannie porównuje sumaryczną wartość prądów przez nie przepływających. W normalnych warunkach pracy, suma prądów wpływających i wypływających z wyłącznika powinna być równa zeru.

Wyłącznik różnicowoprądowy natychmiast odcina zasilanie w momencie, gdy wykryje, że prąd wypływający z niego nie jest równy prądowi wpływającemu. Oznacza to, że jeśli prąd dostarczany do odbiorcy (np. pralki) przepływa przez różnicówkę, a następnie wraca do niej, urządzenie porównuje te dwie wartości. Jeśli są one równe, prąd płynie normalnie. Jeżeli jednak wartości te różnią się, wyłącznik odłącza zasilanie. Tego rodzaju nieprawidłowość, nazywana prądem różnicowym (prądem upływu), powstaje na skutek awarii urządzeń elektrycznych, uszkodzenia izolacji w instalacji, lub w przypadku porażenia prądem, gdy prąd "ucieka" poza obwód, np. przez ciało osoby porażonej lub obudowę urządzenia elektrycznego.

Dzięki wysokiej czułości wyłącznik różnicowoprądowy zapewnia znacznie wyższy poziom zabezpieczenia i ochrony domowników. Prąd ujemny (różnicowy) będzie na tyle szybko wykryty, aby uchronić życie porażonej energią elektryczną osoby. Należy jednocześnie pamiętać, że wyłącznik różnicowoprądowy nie chroni przed bezpośrednim dotknięciem odsłoniętych kabli znajdujących się pod napięciem.

Budowa Wyłącznika Różnicowoprądowego

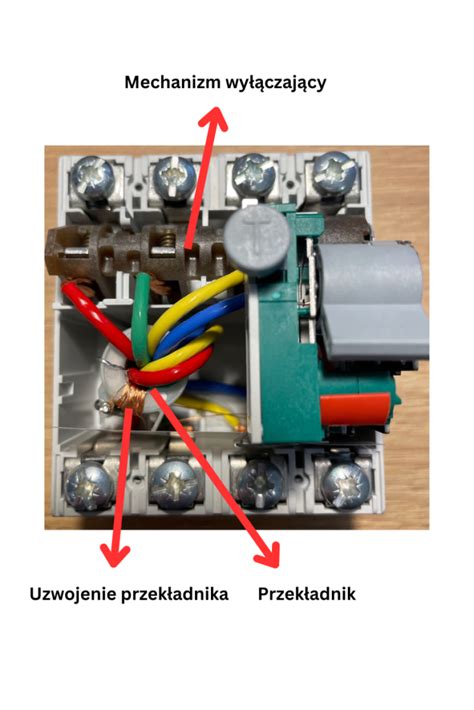

Wyłączniki różnicowoprądowe są niewielkimi urządzeniami, które swoją budową przypominają miniaturową skrzynkę. Składają się z kilku kluczowych elementów:

• Zestyki torów prądowych z dźwignią załączającą: Są to miejsca, do których podłącza się przewody fazowe i neutralny. Dźwignia umożliwia ręczne załączanie i wyłączanie urządzenia. Kolor czerwony zazwyczaj oznacza, że styki są zamknięte i płynie w nich prąd, natomiast zielony informuje o otwartych stykach.

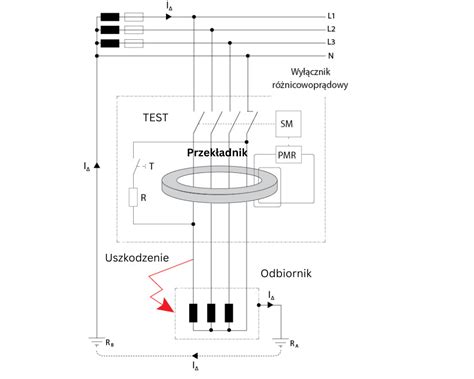

• Przekładnik prądowy Ferrantiego (sumujący): To najważniejsza część urządzenia, odpowiadająca za pomiar prądu upływu. Tory prądowe wyłącznika z poszczególnych biegunów przechodzą przez przekładnik. W normalnych warunkach pracy, geometryczna suma prądów płynących przez ten przekładnik jest równa zeru. W przypadku pojawienia się prądu upływu, powodującego niezbilansowanie sumy wektorowej prądów, w rdzeniu przekładnika Ferrantiego generowany jest strumień magnetyczny, który indukuje prąd w uzwojeniu wtórnym, co skutkuje wyzwoleniem mechanizmu.
• Wyzwalacz (przekaźnik): Podłączony bezpośrednio do przekładnika Ferrantiego, może być spolaryzowany (działa przy określonej biegunowości prądu) lub niespolaryzowany (działa niezależnie od biegunowości). Jego zadaniem jest wyzwolenie mechanizmu otwierającego styki wyłącznika po wykryciu prądu różnicowego przekraczającego określoną wartość. W wyłącznikach o działaniu bezpośrednim, wyzwalacze są pobudzane jedynie przez prąd różnicowy. W konstrukcjach z wyzwalaczami spolaryzowanymi, magnes trwały podtrzymuje ruchomą zworę. Prąd upływu generuje strumień magnetyczny przeciwny do strumienia magnesu, osłabiając go i powodując odpadnięcie zwory, co inicjuje otwarcie styków.
• Obwód testowania: Wyposażony w przycisk "TEST", służy do sprawdzania poprawności działania urządzenia. Po naciśnięciu przycisku, za pomocą wbudowanego rezystora, generowany jest prąd upływu przepływający poza przekładnikiem Ferrantiego, powodując jego niezbilansowanie i w efekcie wyzwolenie mechanizmu wyłącznika. Zaleca się sprawdzanie działania różnicówki co najmniej raz w miesiącu.

Pełnobiegunowe Rozłączanie

W przypadku wyłączników różnicowoprądowych wymaga się rozłączania pełnobiegunowego, co oznacza, że tor neutralny jest sprzężony mechanicznie z pozostałymi biegunami. Otwieranie biegunów fazowych następuje jednocześnie, natomiast biegun neutralny ma zestyk o przedłużonej styczności podczas otwierania się styków wyłącznika. Jest to niezwykle istotne w przypadku wyłączników różnicowoprądowych czterobiegunowych instalowanych w obwodach trójfazowych, ponieważ otwarcie bieguna neutralnego w pierwszej kolejności spowodowałoby uszkodzenie, np. zabezpieczanych urządzeń w wyniku powstałych przepięć.

Rodzaje Wyłączników Różnicowoprądowych

Wyłączniki różnicowoprądowe można podzielić na kilka sposobów, uwzględniając różne kryteria.

Podział ze Względu na Zdolność Wyłączania Prądów Zwarciowych

• RCCB (Residual Current operated Circuit Breaker without integral overcurrent protection): Wyłączniki różnicowoprądowe bez członu nadmiarowoprądowego. Nie są wyposażone w człon nadprądowy, dlatego wymagane jest, aby były dobezpieczane bezpiecznikiem topikowym.
• RCBO (Residual Current operated Circuit Breaker with integral Overcurrent protection): Wyłączniki różnicowoprądowe wyposażone w człon nadprądowy. Podobnie jak wyłączniki nadprądowe, bez problemu wyłączają prądy przeciążeniowe i zwarciowe zgodnie z daną charakterystyką wyłącznika i nie wymagają dobezpieczania wkładką topikową.

Podział ze Względu na Czas Zadziałania

• Wyłączniki różnicowoprądowe o działaniu bezzwłocznym.
• Wyłączniki różnicowoprądowe krótkozwłoczne G/KV: Ich czas przetrzymywania wynosi co najmniej 10 ms.
• Wyłączniki różnicowoprądowe selektywne S: Ich czas przetrzymywania wynosi co najmniej 40 ms, zapewniając wybiorczość działania z wyłącznikami bezzwłocznymi oraz krótkozwłocznymi.

Podział ze Względu na Pełnioną Funkcję

• Wyłączniki różnicowoprądowe zapewniające ochronę przy uszkodzeniu: Powodują samoczynne wyłączenie zasilania, np. w przypadku zwarć doziemnych L-PE.
• Wyłączniki różnicowoprądowe wysokoczułe (IΔn ≤ 30 mA): Służą do ochrony uzupełniającej.
• Wyłączniki różnicowoprądowe selektywne (IΔn ≤ 500 mA): Przeznaczone do ochrony instalacji elektrycznej przed pożarem wywołanym przepływem prądu upływowego do ziemi, wskutek uszkodzenia lub pogarszającego się stanu izolacji oprzewodowania lub wyposażenia instalacji.

Typy Wyzwalania (Czułość na Prąd Różnicowy)

Wyłączniki różnicowoprądowe projektowane są na różne prądy różnicowe, stąd różnorodność typów wyzwalania, oznaczanych literami:

• Typ AC: Bada się je przy prądzie różnicowym sinusoidalnie zmiennym o częstotliwości 50 Hz. Wyłącznik reaguje tylko na prądy różnicowe przemienne sinusoidalnie.
• Typ A: Bada się je przy prądzie różnicowym sinusoidalnie zmiennym o częstotliwości 50 Hz, a ponadto przy prądach różnicowych jednokierunkowych o różnym kącie opóźnienia prądu. Dodatkowo, bada się je również nakładając na prąd jednokierunkowy pulsujący składową stałą o wartości 6 mA. Reaguje na prądy przemienne sinusoidalnie i pulsujące jednopołówkowe ze składową stałą.
• Typ F: Są to wyłączniki typu A o rozszerzonej zdolności detekcji prądów różnicowych. Wykrywają poprawnie składową stałą do 10 mA oraz prądy różnicowe odkształcone zawierające wyższe harmoniczne.
• Typ B: Poddaje się je takim samym próbom wyzwalania, jak wyłączniki typu A, oraz dodatkowo bada się je przy prądach różnicowych stałych pochodzących z prostownika dwupulsowego zasilanego napięciem międzyprzewodowym, prostownika zasilanego trójfazowo oraz ogniw galwanicznych (źródła prądu stałego wygładzonego). Reaguje na prądy jak wyżej, i na prądy wyprostowane (uniwersalny).
• Typ B+: Nieobjęte normalizacją IEC ani europejską CENELEC, wykrywają prądy różnicowe o częstotliwości do 20 kHz, poza prądami wykrywanymi przez wyłączniki typu B.

Liczba Biegunów

• Dwubiegunowe: Stosowane w obwodach jednofazowych.
• Trójbiegunowe: Stosowane w obwodach trójfazowych bez przewodu neutralnego.
• Czterobiegunowe: Stosowane w obwodach trójfazowych z przewodem neutralnym. Możliwe jest również wykorzystywanie wyłączników czterobiegunowych w obwodach jednofazowych, jeżeli przewody L i N podłączono w sposób zapewniający działanie obwodu kontrolnego.

Parametry Techniczne Wyłączników Różnicowoprądowych

Najważniejsze parametry dotyczące wyłączników różnicowoprądowych zostały dokładnie określone w normach produktowych, np. PN-EN 61008-1 czy PN-EN 61009-1:

• Znamionowy prąd różnicowy IΔn: Określona przez wytwórcę wartość prądu znamionowego wyłącznika różnicowoprądowego, przy której w określonych warunkach powinien on zadziałać. Znormalizowane wartości to 10, 30, 100, 300, 500 mA i 1 A. Wyłączniki różnicowoprądowe muszą zadziałać, gdy prąd różnicowy osiąga wartość 100% IΔn lub większą. Jeśli natomiast prąd różnicowy nie osiąga 50% IΔn, wyłączniki nie powinny zadziałać.
• Napięcie znamionowe: Napięcie znamionowe wyłącznika nie powinno być mniejsze od napięcia znamionowego sieci, w której jest zainstalowany. Dla typowych instalacji domowych w Polsce będzie to najczęściej 230V dla obwodów jednofazowych lub 400V dla trójfazowych.
• Prąd znamionowy ciągły (In): Stanowi największy prąd, jakim wyłącznik może być obciążony długotrwale w stanie zamkniętym. Znormalizowane wartości prądu znamionowego wynoszą 6, 10, 13, 16, 20, 25, 32, 40, 50, 63, 80, 100 i 125 A.
• Częstotliwość znamionowa: W przypadku standardowych urządzeń wynosi 50 i/lub 60 Hz.
• Obciążalność zwarciowa: Wyłączniki różnicowoprądowe bez wyzwalaczy nadprądowych (RCCB) mają zdolność wyłączania wynoszącą co najmniej 10-krotną wartość prądu znamionowego, ale nie mniejszą niż 500 A i wymagają dobezpieczania. Wyłączniki różnicowoprądowe ze zintegrowanymi wyzwalaczami nadprądowymi (RCBO) mają zdolność wyłączania porównywalną z wyłącznikami nadprądowymi.
• Klasa ochronności: Wszystkie wyłączniki różnicowoprądowe na rynku powinny spełniać wymagania II klasy ochronności, co realizowane jest za pomocą obudowy o odpowiedniej odporności mechanicznej, wykonanej z materiału nieprzewodzącego (izolacyjnego), na ogół trudnopalnego.
• Stopień ochrony: Wyłączniki różnicowoprądowe charakteryzują się zazwyczaj stopniem ochrony IP20.

Dobór Wyłączników Różnicowoprądowych

Dobór wyłączników różnicowoprądowych zależy od wielu parametrów instalacji, w której mają być zainstalowane. Niepoprawny dobór może skutkować ich nie zadziałaniem lub nadmierną liczbą niepożądanych wyłączeń. W instalacjach domowych najczęściej stosuje się wyłączniki o czułości 30 mA dla ochrony przeciwporażeniowej, natomiast w ochronie przeciwpożarowej dopuszcza się wyższe wartości, np. 100 mA lub 300 mA. Jeśli w instalacji znajduje się kilka RCD, należy zadbać o selektywność, co oznacza, że w przypadku awarii powinien zadziałać tylko ten wyłącznik, który jest najbliżej miejsca uszkodzenia. Można to osiągnąć, stosując wyłączniki o różnych wartościach.

Wyłączniki różnicowoprądowe powinny być dobierane również z uwzględnieniem znamionowych parametrów: napięcia, prądu oraz obciążalności zwarciowej. Prąd znamionowy (In) powinien być dostosowany do obciążenia chronionego obwodu, np. w zależności od sumarycznej mocy odbiorników.

Wybór Typu Wyzwalania

Sama zasada działania wyłączników różnicowoprądowych sprawia, że mogą być stosowane jedynie w tych obwodach, w których płyną prądy o kształcie, na jaki poprawnie reaguje ich przekładnik sumujący. RCD działa więc prawidłowo tylko wtedy, gdy jego przekładnik sumujący jest dostosowany do rodzaju prądu w obwodzie:

• W przypadku prostej instalacji oświetleniowej, często wystarczy typ AC o prądzie 30 mA.
• Dla urządzeń z elektroniką, jak komputery czy klimatyzatory, warto rozważyć dobranie aparatu typu A. Należy jednak pamiętać, aby nie montować ich w obwodach odpowiadających za zasilanie trójfazowych prostowników oraz urządzeń przekształcających częstotliwość (np. falowników), ponieważ mogą w nich wystąpić prądy upływowe o charakterystyce gładkiej, niewykrywalne przez ten typ wyłączników.
• W bardziej złożonych systemach, np. z pompami ciepła czy stacjami ładowania pojazdów, konieczne może być zastosowanie typu B.

Warunki Środowiskowe

Oprócz typu prądu, ważne są także warunki środowiskowe i zakłócenia elektromagnetyczne. W miejscach narażonych na wilgoć, korozję czy silne zakłócenia (np. hale przemysłowe), warto rozważyć wyłączniki o podwyższonej odporności. Warunki otoczenia mają duży wpływ na działanie wyłączników różnicowoprądowych. Zatem - zależnie od sytuacji - zastosowanie znajdują wyłączniki o budowie podstawowej lub mrozoodpornej.

W domach jednorodzinnych zazwyczaj wystarcza wyłącznik o czułości 30 mA. Podłączone do niego powinny zostać wszystkie gniazdka elektryczne przeznaczone do ogólnego użytkowania. Nie ma obowiązku instalacji wyłączników różnicowoprądowych w gniazdach przeznaczonych dla konkretnego urządzenia (np. lodówki), gdzie stosuje się skuteczne uziemienie, a prawidłowość instalacji badana jest przez specjalistów. Nie istnieje także obowiązek instalacji wyłącznika różnicowoprądowego w obwodach zasilających źródła światła, jednak jest to praktyka coraz częściej stosowana, która zabezpiecza przed dotknięciem kabli znajdujących się pod napięciem. Wyłączniki różnicowoprądowe powinny być stosowane w miejscach, w których istnieje podwyższone ryzyko porażenia prądem elektrycznym, np. w pomieszczeniach o zwiększonej wilgotności (łazienka, suszarnia, pralnia) oraz w architekturze ogrodowej i altanach.
