Wyłączniki różnicowoprądowe to kluczowe urządzenia zabezpieczające, których głównym zadaniem jest ochrona ludzi przed porażeniem prądem elektrycznym oraz sprzętu elektrycznego przed uszkodzeniem, w tym zapobieganie powstawaniu pożarów. Niniejszy artykuł przedstawia szczegółową charakterystykę, zasady działania, budowę, rodzaje, parametry techniczne oraz aspekty odpowiedniego doboru tych urządzeń.
Budowa i zasada działania wyłączników różnicowoprądowych

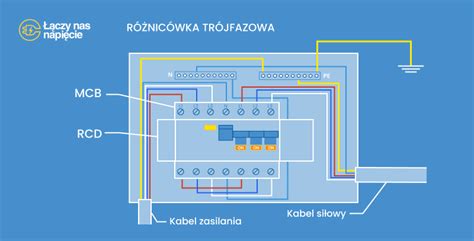

Wyłączniki różnicowoprądowe są zaprojektowane do długotrwałej pracy w stanie załączonym. Zazwyczaj wyposażone są w człon zabezpieczeniowy różnicowoprądowy, a w niektórych konstrukcjach dodatkowo w człon zabezpieczeniowy nadprądowy. Wymogiem w przypadku wyłączników różnicowoprądowych jest rozłączanie pełnobiegunowe, co oznacza mechaniczne sprzężenie toru neutralnego z pozostałymi biegunami. Bieguny fazowe otwierają się jednocześnie, natomiast biegun neutralny posiada zestyk o przedłużonej styczności podczas otwierania się styków wyłącznika. Ta cecha jest szczególnie ważna w przypadku wyłączników czterobiegunowych stosowanych w obwodach trójfazowych, ponieważ wcześniejsze otwarcie bieguna neutralnego mogłoby doprowadzić do uszkodzenia chronionych urządzeń w wyniku przepięć.
Wyposażone są również we wizualny wskaźnik stanu położenia styków: kolor czerwony sygnalizuje zamknięte styki, a zielony - otwarte.
Załączanie i wyłączanie wyłączników różnicowoprądowych odbywa się zazwyczaj za pomocą dźwigni (napędu ręcznego). W nowoczesnych urządzeniach ruch dźwigni ku górze oznacza załączenie, a ruch w dół - wyłączenie.

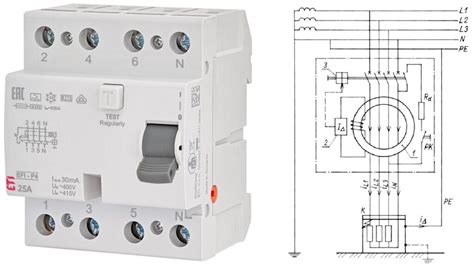

Główne tory prądowe w wyłącznikach różnicowoprądowych są oznaczane standardowo: bieguny fazowe jako 1-2, 3-4, 5-6, 7-8, a tor neutralny literą N. Prawidłowe oznaczenie zacisków jest istotne ze względu na wspomnianą przedłużoną styczność toru neutralnego.

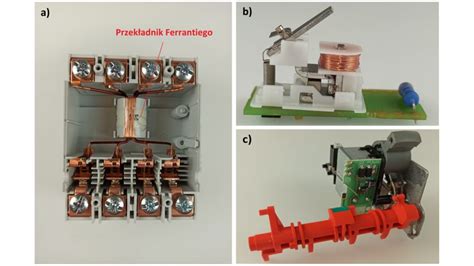

Wyłączniki różnicowoprądowe działają niezależnie od napięcia sieci. Ich konstrukcja opiera się na trzech kluczowych elementach:
- Przekładnik prądowy Ferrantiego: Tory prądowe poszczególnych biegunów przechodzą przez ten przekładnik. W normalnych warunkach pracy suma prądów w torach powinna wynosić zero. W przypadku pojawienia się prądu upływu, niezbilansowanie sumy wektorowej prądów generuje w rdzeniu przekładnika strumień magnetyczny. Indukuje on prąd w uzwojeniu wtórnym, co prowadzi do wyzwolenia mechanizmu wyłącznika.
- Człon wyzwalający (przekaźnik): Odpowiedzialny za wykrywanie i pomiar prądu różnicowego. Po przekroczeniu ustalonych wartości, przekaźnik wyzwala mechanizm otwierający styki.
- Mechanizm otwierający lub zamykający styki ruchome wyłącznika: Realizuje fizyczne rozłączenie obwodu.
Wyłączniki różnicowoprądowe o działaniu bezpośrednim
Wyzwalacze tych wyłączników są pobudzane wyłącznie przez prąd różnicowy. Nowoczesne konstrukcje wykorzystują wyzwalacze spolaryzowane, gdzie w normalnych warunkach ruchoma zwora jest podtrzymywana przez magnes trwały. Gdy pojawi się prąd upływu, prąd różnicowy generuje w rdzeniu przekaźnika strumień magnetyczny przeciwny do strumienia magnesu trwałego. Osłabienie pola magnetycznego powoduje odpadnięcie zwory, co inicjuje otwarcie styków wyłącznika.
Wyłączniki różnicowoprądowe o działaniu pośrednim
W ich konstrukcji stosuje się układy elektroniczne ze wzmacniaczem prądowym, który zapewnia moc potrzebną do zadziałania wyzwalacza. Pozwala to na użycie przekładników Ferrantiego wykonanych z materiałów o nieco słabszych parametrach magnetycznych. Tor neutralny jest zamykany jako pierwszy i otwierany jako ostatni, aby uniknąć przepięć w biegunach fazowych.
Wiele wyłączników różnicowoprądowych wyposażonych jest w przycisk „TEST”, który umożliwia weryfikację ich sprawności podczas eksploatacji. Naciśnięcie przycisku powoduje generowanie sztucznego prądu upływu za pomocą wbudowanego rezystora, co symuluje stan awaryjny i prowadzi do wyzwolenia mechanizmu wyłącznika.
Parametry techniczne i rodzaje wyłączników różnicowoprądowych
Głównym parametrem wyłączników różnicowoprądowych jest znamionowy prąd różnicowy IΔn. Znormalizowane wartości tego prądu to: 10, 30, 100, 300, 500 mA i 1 A. Wyłącznik powinien zadziałać, gdy prąd różnicowy osiąga 100% IΔn lub więcej, natomiast nie powinien zadziałać przy wartości poniżej 50% IΔn. Oznacza to, że zakres zadziałania mieści się pomiędzy 50% a 100% IΔn.
Wyłączniki są również konstruowane na odpowiednie prądy znamionowe, np. 16 A, 25 A, 40 A, 63 A, 80 A czy 100 A. Wymaga to dostosowania wielkości i przekrojów torów prądowych, zacisków przyłączeniowych oraz układu styków do danej wielkości prądowej.
Wszystkie wyłączniki różnicowoprądowe dostępne na rynku powinny spełniać wymagania II klasy ochronności. Osiąga się to poprzez zastosowanie obudowy o odpowiedniej odporności mechanicznej, wykonanej z materiału nieprzewodzącego, zazwyczaj trudnopalnego. Dopuszczalny stopień ochrony to zazwyczaj IP20.
Najważniejsze parametry wyłączników różnicowoprądowych określone są w normach produktowych, takich jak PN-EN 61008-1 czy PN-EN 61009-1. Kluczowe pojęcia to:
- Prąd różnicowy IΔ (prąd upływu): Suma wektorowa chwilowych wartości prądów przepływających w obwodzie głównym wyłącznika (wyrażona wartością skuteczną).
- Znamionowy prąd różnicowy IΔn: Wartość prądu znamionowego określona przez wytwórcę, przy której wyłącznik powinien zadziałać w określonych warunkach.
Zalecane wartości znamionowego prądu różnicowego zadziałania IΔn wyłączników różnicowoprądowych obejmują wartości od 0,006 A do 30 A.
Rodzaje wyłączników różnicowoprądowych ze względu na funkcjonalność
Wyłączniki różnicowoprądowe można klasyfikować na kilka sposobów. Ze względu na zdolność do wyłączania prądów zwarciowych wyróżnia się:

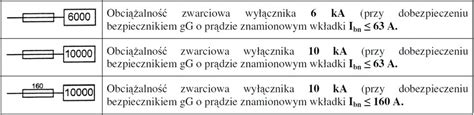

- RCCB (Residual Current operated Circuit Breaker without integral overcurrent protection) - wyłączniki różnicowoprądowe bez członu nadmiarowoprądowego. Wymagają dodatkowego zabezpieczenia bezpiecznikiem topikowym.
- RCBO (Residual Current operated Circuit Breaker with integral Overcurrent protection) - wyłączniki różnicowoprądowe z wbudowanym członem nadprądowym. Wyłączają prądy przeciążeniowe i zwarciowe, nie wymagając dodatkowego zabezpieczenia.
Ze względu na czas zadziałania (opóźnienie):
- Wyłączniki o działaniu bezzwłocznym.
- Wyłączniki krótkozwłoczne (G/KV) - czas przetrzymywania co najmniej 10 ms.
- Wyłączniki selektywne (S) - czas przetrzymywania co najmniej 40 ms, zapewniające selektywność działania.
Ze względu na pełnioną funkcję w instalacjach:
- Wyłączniki zapewniające ochronę przy uszkodzeniu (np. zwarcia doziemne L-PE).
- Wyłączniki wysokoczułe (IΔn ≤ 30 mA) - ochrona uzupełniająca.
- Wyłączniki selektywne (IΔn ≤ 500 mA) - ochrona instalacji przed pożarem wywołanym prądem upływowym.

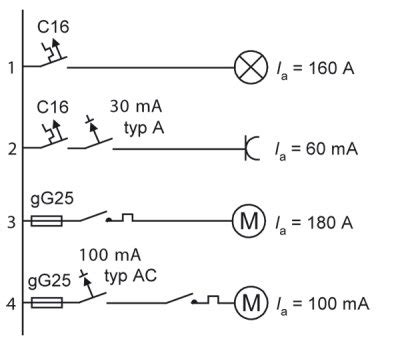

Typy wyzwalania wyłączników różnicowoprądowych
Różne typy wyzwalania charakteryzują się odmienną czułością na prąd różnicowy:
- Typ AC: Badany przy prądzie różnicowym sinusoidalnie zmiennym 50 Hz.
- Typ A: Badany przy prądzie różnicowym sinusoidalnie zmiennym 50 Hz oraz przy prądach różnicowych jednokierunkowych. Wykrywa również składową stałą.
- Typ F: Rozszerzona wersja typu A, wykrywa składową stałą do 10 mA oraz prądy różnicowe odkształcone.
- Typ B: Badany przy prądach różnicowych stałych pochodzących z różnych typów prostowników oraz przy prądach stałych. Wykrywa również prądy różnicowe o częstotliwości do 1000 Hz.
- Typ B+: Wykrywa prądy różnicowe o częstotliwości do 20 kHz, zgodnie z normą DIN VDE 0664-400.
Wyłączniki przeciwpożarowe - zastosowanie i przepisy
Przeciwpożarowy wyłącznik prądu (PWP) jest urządzeniem ochrony przeciwpożarowej, które w razie pojawienia się ognia umożliwia odłączenie dopływu prądu, co jest kluczowe dla bezpiecznego prowadzenia akcji gaśniczej. Konieczność stosowania PWP w instalacjach elektrycznych wynika z przepisów prawa, w tym rozporządzenia Ministra Infrastruktury w sprawie warunków technicznych, jakim powinny odpowiadać budynki i ich usytuowanie, oraz rozporządzenia w sprawie ochrony przeciwpożarowej budynków.
PWP powinien być umieszczony w pobliżu głównego wejścia do budynku lub złącza i musi być odpowiednio oznakowany. Bezpieczeństwo instalacji elektrycznej jest jednym z kluczowych elementów ochrony przeciwpożarowej, a PWP odgrywa w tym istotną rolę, odłączając zasilanie instalacji użytkowej w sytuacji zagrożenia pożarem.
Wyłączniki przeciwpożarowe wymagają okresowej kontroli w ramach przeglądów instalacji elektrycznej.
Przeciwpożarowe wyłączniki prądu a dopuszczenie do jednostkowego zastosowania
Kwestia dopuszczenia do jednostkowego zastosowania urządzeń przeciwpożarowych, w tym PWP, budzi wiele dyskusji. Procedura ta jest zarezerwowana dla wyrobów, które nie są produkowane seryjnie i są przeznaczone do specjalnych potrzeb konkretnego obiektu. Wymagają one indywidualnej dokumentacji technicznej sporządzonej przez projektanta obiektu lub z nim uzgodnionej.
Zgodnie z przepisami, procedura jednostkowa nie powinna być stosowana w przypadku wyrobów powszechnie stosowanych w budownictwie, takich jak drzwi przeciwpożarowe czy właśnie przeciwpożarowe wyłączniki prądu, dla których istnieją zharmonizowane normy i certyfikowane rozwiązania.
Stosowanie wyrobu dopuszczonego jednostkowo oznacza, że:
- Nie może być produkowany seryjnie do powszechnego stosowania.
- Nie może stanowić przedmiotu swobodnego handlu.
- Jest wytwarzany dla jednego, konkretnego zastosowania.
Wyroby dopuszczone jednostkowo nie podlegają badaniom i nie mogą być znakowane znakiem „B”, co utrudnia ich identyfikację. W przypadku typowych rozwiązań, takich jak PWP, zaleca się stosowanie certyfikowanych wyrobów, które przeszły odpowiednie badania i procesy certyfikacji.
Błędy projektowe związane z przeciwpożarowymi wyłącznikami prądu
Częstym błędem jest niezrozumienie wymagań dotyczących odcięcia dopływu prądu do wszystkich obwodów zasilających, z wyjątkiem obwodów pożarowych. W przypadku występowania wielu źródeł zasilania (sieć energetyczna, agregat, UPS, panele PV), pewne wyłączenie gwarantuje certyfikowana sekcja PWP z rozłącznikiem izolowanym.
Błędne jest również wykorzystywanie systemów sterowania (SSP) do bezpośredniego sterowania urządzeniami przeciwpożarowymi pracującymi w warunkach pożaru, ponieważ urządzenia te mogą ulec zniszczeniu w wysokiej temperaturze. Należy również pamiętać o wymaganiach normy PN-EN 12101-10:2007 dotyczącej zasilania urządzeń wentylacji przeciwpożarowej.
Aktywna funkcja przeciwpożarowa PWP
Przeciwpożarowe wyłączniki prądu mogą pełnić aktywną funkcję przeciwpożarową, jeśli zostały do tego zaprojektowane i ich funkcjonalność została potwierdzona certyfikatem. Mogą one automatycznie wyłączać zasilanie w budynku w przypadku wykrycia pożaru przez system SSP, np. gdy źródłem zagrożenia jest urządzenie elektryczne, które nie zadziałało jako zabezpieczenie standardowe.
Pomiary i testowanie wyłączników różnicowoprądowych
Sprawność wyłączników różnicowoprądowych można weryfikować za pomocą specjalistycznych mierników, takich jak Sonel MRP-201, MPI-502, MPI-508, MPI-520, MPI-525. Urządzenia te umożliwiają pomiar czasu i prądu zadziałania, a także kontrolę poprawności połączeń.
Regularne testowanie wyłączników różnicowoprądowych jest kluczowe dla zapewnienia ich prawidłowego działania. Zaleca się przeprowadzanie testu przyciskiem „TEST” przynajmniej raz w miesiącu. Test jest zaliczony, gdy po naciśnięciu przycisku obwód zostanie rozłączony.
Podczas pomiarów należy pamiętać o potencjalnym istnieniu prądów upływowych w badanej instalacji, które mogą wpłynąć na wyniki pomiarów, szczególnie w przypadku wyłączników wysokoczułych.
Obowiązek stosowania wyłączników różnicowoprądowych
Stosowanie wyłączników różnicowoprądowych jest obowiązkowe w wielu instalacjach elektrycznych, w tym w domowych instalacjach elektrycznych, gdzie chronią wszystkie gniazda wtyczkowe ogólnego przeznaczenia. Są one szczególnie ważne w miejscach o podwyższonym ryzyku porażenia prądem, takich jak łazienki, kuchnie, piwnice, ogrody czy baseny.
Zgodnie z Rozporządzeniem Ministra Infrastruktury z dnia 12 kwietnia 2002 r. w sprawie warunków technicznych, jakim powinny odpowiadać budynki i ich usytuowanie (paragraf 183 ust. 1), urządzenia ochronne różnicowoprądowe stanowią uzupełnienie podstawowej ochrony przeciwporażeniowej i przeciwpożarowej.
Wyłączników różnicowoprądowych nie stosuje się w układach TN-C w starym budownictwie, gdzie nie stanowią one skutecznego środka ochrony, a także w instalacjach, których ciągłość działania ma krytyczne znaczenie.
