Drabiny Strażackie i Ewakuacyjne: Rodzaje, Zastosowanie i Bezpieczeństwo

Wprowadzenie: Rola Drabin w Straży Pożarnej

W świecie służb ratowniczych, wybór odpowiedniego sprzętu jest niezwykle ważny, gdyż chodzi o ludzkie bezpieczeństwo oraz życie. Poza specjalnym wozem i całym ekwipunkiem niezbędnym do gaszenia pożaru, drabina strażacka jest narzędziem o kluczowym znaczeniu. To właściwie podstawowy sprzęt, który musi znaleźć się w każdej remizie.

Znaczenie Drabin Strażackich

Dobra drabina strażacka z podporami pomaga skutecznie gasić pożary z dołu lub góry, ratować ludzi z płonących budynków, a także wspiera działania w mniej typowych sytuacjach, takich jak zdejmowanie kotów z drzew czy sięganie do kanałów i studzienek. Drabiny te mogą również służyć do tworzenia przepraw. Drabiny strażackie aluminiowe oraz drewniane sprawiają, że praca na wysokości jest nie tylko możliwa, ale przede wszystkim bezpieczna.

Podstawowe Zastosowania Drabin Strażackich

Sprzęt strażacki nie ogranicza się jedynie do środków gaśniczych czy umundurowania. Równie ważnym akcesorium jest drabina, zwłaszcza gdy akcja ratownicza dotyczy wyższych kondygnacji budynku. Drabiny pożarnicze mogą być wykorzystywane w różnych sytuacjach. Przede wszystkim stosuje się je do budowy stanowisk gaśniczych na wysokości, a także do komunikacji pionowej, zarówno w przypadku wyższych pięter danego obiektu, jak i dołów czy studni. Ponadto, mogą być wykorzystywane jako poziome kładki.

Czasem drabiny wykorzystywane są do działań odbiegających od stereotypowych skojarzeń, np. w ratownictwie wodnym i lądowym. Sprawdzają się również w przypadku działań podziemnych, czyli wszędzie tam, gdzie trudno się dostać. Drabiny straży pożarnej mają więc zastosowanie gaśnicze oraz ratownicze.

Zasady Bezpieczeństwa Użytkowania Drabin Manualnych

Podobnie jak inne sprzęty wykorzystywane przez służby, dla drabin strażackich również obowiązują konkretne normy bezpieczeństwa. Zachowanie wysokich standardów jest bardzo ważne z perspektywy nie tylko ratowanych osób czy miejsc, ale także osób ratujących. Podczas używania drabin pożarniczych kluczowe jest stosowanie się do wymagań BHP.

Kluczowe Wymogi i Praktyki

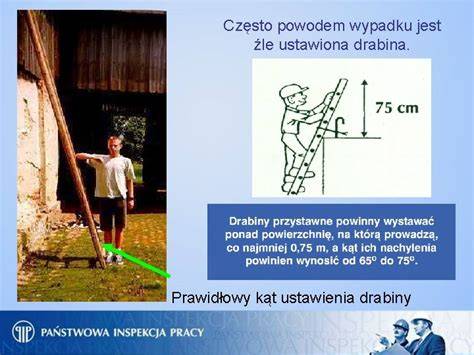

• Gdy sprzęt opiera się np. o budynek, to jego wierzchołek musi wystawać o co najmniej 2-3 szczeble w górę.
• Prawidłowy kąt ustawienia drabiny przy ścianie wynosi 70 +/- 5° w stosunku do podłoża.
• Stopki zawsze muszą stabilnie stać i być zabezpieczone przed przesuwaniem się. Podłoże powinno być jednakowo twarde dla zachowania równowagi.
• Zarówno drabiny strażackie z podporami, jak i inne rodzaje nie mogą być rozstawiane blisko napowietrznych linii energetycznych.

Bezpieczeństwo Podczas Akcji

W trakcie wchodzenia należy trzymać się szczebli - nigdy bocznic. Kiedy lewa dłoń dotyka następnego szczebla, to prawa noga powinna przesunąć się również w górę. I tak na zmianę, aż wymagana wysokość zostanie osiągnięta. Podczas akcji gaśniczej na drabinę strażacką można wejść w odpowiednim stroju oraz z adekwatnym wyposażeniem. Z drabiny dla straży pożarnej może korzystać jednocześnie do 3 osób w zależności od modelu. Podczas akcji ratowniczych ani ćwiczeń nie wolno jej używać jako wariantu wolnostojącego.

Ilość szczebli w drabinie strażackiej zależy od jej rodzaju - czasem jest ich nawet 18. Wyposażenie strażackie powinno charakteryzować się jak najlepszą jakością i niezawodnością. W zależności od rodzaju i zastosowania (czy będą wykorzystywane jedynie, aby dojść do danego miejsca, czy również do przeprowadzania skomplikowanej akcji ratowniczej), drabiny mogą być wykonane z drewna lub stopów aluminium. Przede wszystkim należy przestrzegać wspomnianego limitu osób (oraz maksymalnej wagi), jak również zadbać o prawidłowe i stabilne rozłożenie drabiny. Wymagane jest nie tylko odpowiednie ustawienie, ale także zwrócenie uwagi na otoczenie, np. bliskość linii energetycznych.

Rodzaje Drabin Strażackich Manualnych

Drabina straży pożarnej ma różne zastosowania, dlatego też można wymienić co najmniej kilka jej rodzajów. Nie każdy model da się wykorzystać w danej sytuacji. Wszystko zależy od zasięgu, liczby stopni, maksymalnego obciążenia i użytego materiału.

Klasyfikacja Według Normy PN-EN 1147

Podstawowe rodzaje drabin strażackich z podporami i nie tylko, zgodnie z normą PN-EN 1147 z 2002 roku, to:

• Drabina dostępna - pomaga dotrzeć do trudno dostępnych miejsc, ale nie jest przeznaczona do akcji ratunkowych, podczas których trzeba kogoś szybko przetransportować na wysokości.
• Drabina hakowa - da się ją wieszać na hakach, co jest bardzo wygodne w trakcie akcji ratowniczych.
• Drabina ratownicza wysuwana - jej konstrukcja umożliwia przeprowadzenie akcji ratowniczej, podczas której niezbędne jest przeniesienie kogoś z góry albo przetransportowanie z dołu.
• Drabina nasadkowa straży pożarnej - ratownicy używają jej podczas akcji ewakuacyjnych oraz tworzenia przejścia przez np. rów czy dach.
• Drabina słupkowa - szczeble są zamocowane zawiasowo, więc można z łatwością składać bocznice ze sobą. Jest bardzo lekka i niewielka, więc przydaje się zarówno na zewnątrz parterowych budynków, jak i w środku domów. Sprawdza się też, gdy trzeba dostać się do kanału lub studni.
• Drabina teleskopowa straży - da się ją szybko oraz łatwo rozstawić. Z jej pomocą można dostać się do trudno dostępnych miejsc.
• Drabina dachowa - można swobodnie przemieszczać po zewnętrznej części dachu.
• Drabina jednoczęściowa - to podstawowy model z pojedynczym przęsłem.

Drabiny Specjalistyczne

Drabiny strażackie drewniane to przede wszystkim modele jednoczęściowe, wysuwane, dachowe, słupkowe i nasadowe. Wszystkie z nich poza słupkowymi, ale za to uwzględniając hakowe, mogą być wykonane ze stopów aluminium. Uwzględniając deklaracje zgodności, drabina ratownicza przenośna jednoprzęsłowa typ 18S oraz dwuprzęsłowa typ 2x18S spełniają zasady BHP i mogą być bezpiecznie wykorzystywane przez straż pożarną.

Konserwacja Drabin Straży Pożarnej

Aby drabina strażacka zawsze była sprawna i działała prawidłowo, za każdym razem trzeba weryfikować jej stan techniczny. Uwagi wymagają wszystkie elementy - każdy szczegół może wpłynąć na poziom bezpieczeństwa. W przypadku nawet drobnej usterki musi to być odnotowane w protokole oraz niezwłocznie zgłoszone do odpowiednich służb - taki sprzęt nie nadaje się do użytku.

Konserwacja Drabin Aluminiowych i Drewnianych

Jak wygląda konserwacja drabin aluminiowych? Nawet po jednym użyciu należy ją wyczyścić - wystarczy woda oraz łagodne środki czyszczące - oraz użyć specyfików, które uchronią konstrukcję przed korozją. Modele wysuwane zawsze warto przetrzymywać w pozycji pionowej. Jeśli jednak musi być ustawiona poziomo, powinna być podparta w przynajmniej 3 miejscach i nie leżeć na ziemi. Natomiast drabiny strażackie drewniane lepiej trzymać tam, gdzie jest sucho oraz chłodno.

Drabiny Mechaniczne: Kluczowe Wyposażenie Nowoczesnej Straży Pożarnej

Drabiny mechaniczne to najbardziej rozpoznawalne pojazdy w strażach pożarnych. Drabina strażacka aluminiowa to specjalistyczny sprzęt. Zawsze musi być dopasowana do sytuacji oraz warunków panujących podczas akcji ratowniczej czy gaśniczej. Aby była sprawna jak najdłużej, profesjonalne kontrole drabin są niezbędne.

Podwozie i Zabudowa

Podwozie to zespół napędowy z ramą i kabiną, na którym zabudowany jest cały pojazd pożarniczy. Do celu zabudowy na drabinę mechaniczną, możemy wykorzystać podwozie o konstrukcji tzw. miejskiej, uterenowionej lub terenowej. Drugi główny element konstrukcji drabiny mechanicznej to zabudowa, wykonana z elementów aluminiowych, co wpływa na zmniejszenie masy pojazdu. W zabudowie znajdują się także skrytki na sprzęt, zamykane aluminiowymi bryzgoszczelnymi żaluzjami. Za stabilność drabiny podczas pracy odpowiedzialne są podpory hydrauliczne, przymocowane do ramy podwozia. Wykonane są one z elementów stalowych.

Zestaw Drabinowy i Jego Elementy

Najważniejszym elementem drabiny mechanicznej jest "zestaw drabinowy". Na "zestaw" ten składa się obrotnica, kozioł oraz park drabinowy.

Obrotnica, Kozioł i Park Drabinowy

Kozioł, zbudowany z elementów stalowych oraz cylindrów hydraulicznych, pozwala unieść "park drabinowy" do około 75 stopni oraz także pozwala opuścić go do około -20 stopni. "Park drabinowy" to zespół przęseł, osadzonych na koźle. Zauważalne przez obserwatorów znajdujących się na ziemi małe wygięcie przęseł ku górze może trochę dziwić, ale nie ma tu nic dziwnego; przęsła są odpowiednio spawane podczas produkcji, żeby występowało małe wygięcie, które jest niezbędne. Wysuwanie przęseł "parku drabinowego" odbywa się za pomocą lin stalowych znajdujących się na bębnie oraz ułożonych na bloczkach przymocowanych do przęseł. W momencie gdy będziemy nawijać liny na bęben, przęsła "parku drabinowego" będą się wysuwać.

Kosz Ratowniczy i Dodatkowe Wyposażenie

"Park" może być wyposażony w kosz lub być bez niego. Większość drabin mechanicznych europejskich jest wyposażonych w kosz. Na parku drabinowym może być także zamontowany suchy pion. Z zasady drabiny mechaniczne są pojazdami bez zbiorników na wodę oraz bez autopomp.

Systemy Bezpieczeństwa i Eksploatacja

Bezpieczeństwo, nad którym czuwa komputer wraz z zestawem czujników. Komputer nadzoruje całą pracę podczas pracy "zestawem drabinowym", aby nie doszło do obalenia drabiny mechanicznej podczas pracy. W komputerze zaprogramowane są m.in. maksymalne wysuwy przęseł przy różnych kątach uniesienia przęseł oraz przy różnych wysuwach podpór. Także maksymalne obciążenia kosza są zaprogramowane w komputerze. W przypadku przekroczenia bezpiecznych wartości komputer nie pozwala na dalsze operacje, np. wysuwanie.

W pierwszej kolejności należy wysunąć podpory najlepiej na maksymalny wysuw, a następnie ustawić na stabilnym gruncie.

Podnośniki Hydrauliczne z Drabiną: Przykład PTM-44D

Państwowa Straż Pożarna wzbogaciła się ostatnio o nowe podnośniki hydrauliczne z drabiną o oznaczeniu PTM-44D, które są najnowszą konstrukcją firmy "Bumar-Koszalin".

Charakterystyka Techniczna Podwozia

Pod zabudowę podnośnika użyto podwozia Scania P360DB. Jest to podwozie w układzie 6x2, z tylną osią skrętną oraz silnikiem spełniającym normę Euro 6, o maksymalnej mocy 360 KM, współpracującym z automatyczną skrzynią biegów. Trzymiejscowa kabina posiada zamontowaną radiostację przewoźną, niezależne ogrzewanie postojowe i klimatyzację. Pojazd ponadto wyposażono w system świetlno-akustyczny (lampy błyskowe, kierunkowe, sygnalizację dźwiękową z wyborami trybów działania i nagłośnieniem).

Budowa i Funkcjonalność Wysięgnika

Zabudowa podnośnikowa złożona jest z 5-elementowego wysięgnika teleskopowego, który posiada również zamontowany przegubowo 2-elementowy, teleskopowy wysięgnik manewrowy. Wysokość ratownicza podnośnika PTM-44D wynosi 42 m, z kolei wysięg boczny, z maksymalnym obciążeniem kosza - 400 kg, wynosi 20,5 m. Konstrukcja nośna wykonana jest z blach i profili giętych ze stali o podwyższonej wytrzymałości. Urządzenie w czasie pracy stabilizuje się za pomocą niezależnie rozstawianych podpór - cylindrów hydraulicznych z możliwością automatycznego poziomowania. Część dolna podnośnika, wykonana ze stali i materiałów kompozytowych, posiada trzy skrytki na sprzęt, zamykane żaluzjami.

Kosz Ratowniczy i Jego Możliwości

Aluminiowy kosz podnośnika o maksymalnym obciążeniu 400 kg został wyposażony w specjalną kładkę ułatwiającą wejście i wyjście z kosza podczas prowadzenia akcji ratowniczej. Kosz posiada również: automatyczne poziomowanie, zaczepy do przypięcia szelek bezpieczeństwa oraz oświetlenie miejsca akcji. Co więcej, umożliwia także montaż: linkowego aparatu ewakuacyjnego, dodatkowego oświetlenia noszy ratowniczych, węża szybkiego natarcia oraz innego wyposażenia. Jednocześnie, poprowadzony wzdłuż wysięgników układ wodny zasila, zamontowane w koszu, zdalnie sterowane działko wodno-pianowe, zraszacze pod koszem, linię szybkiego natarcia, jak również dodatkowe nasady tłoczne.

Drabina Ratownicza w Podnośniku PTM-44D

Podest PTM-44D wyposażony jest w aluminiową drabinę ratowniczą, posiadającą funkcję automatycznego pokrycia szczebli.

Drabiny Ewakuacyjne w Budynkach

Drabina ewakuacyjna, nazywana również dostępową lub mocowaną do budynku, jest elementem kluczowym w zapewnieniu bezpieczeństwa ewakuacji w przypadku zagrożenia w budynku.

Przepisy Prawne i Warunki Stosowania

Zgodnie z Rozporządzeniem Ministra Infrastruktury z dnia 12 kwietnia 2002 r. w sprawie warunków technicznych, jakim powinny odpowiadać budynki i ich usytuowanie, drabiny ewakuacyjne mogą być stosowane w budynkach PM, w których wymagana jest druga droga ewakuacyjna dla ludzi z wyższej kondygnacji. Jednakże, zgodnie z tymi przepisami, dopuszcza się ich stosowanie tylko wtedy, gdy liczba osób przebywających na wyższej kondygnacji nie przekracza 50, a w budynkach z pomieszczeniem zagrożonym wybuchem - 15. Ważne jest, aby drabiny ewakuacyjne w budynkach były odpowiednio wykonane i spełniały wymogi bezpieczeństwa określone w przepisach.

Wymagania Techniczne i Normy Bezpieczeństwa

Drabiny ewakuacyjne należy umieszczać w miejscach łatwo dostępnych, jednak nie wolno umieszczać ich naprzeciwko świetlików i okien. Pionowe drabiny ewakuacyjne muszą spełniać określone normy bezpieczeństwa, aby zapewnić bezpieczeństwo i skuteczną ewakuację w sytuacjach zagrożenia. W zależności od ich przeznaczenia, stosowane są różne normy:

• Drabiny mocowane na stałe do budynków i innych budowli powinny spełniać wymagania techniczne i przejść badania zgodnie z normą DIN18799-1.
• Drabiny ewakuacyjne, które umożliwiają dostęp do maszyn i urządzeń, muszą spełniać wymagania określone przez normę EN-ISO-14122-4.

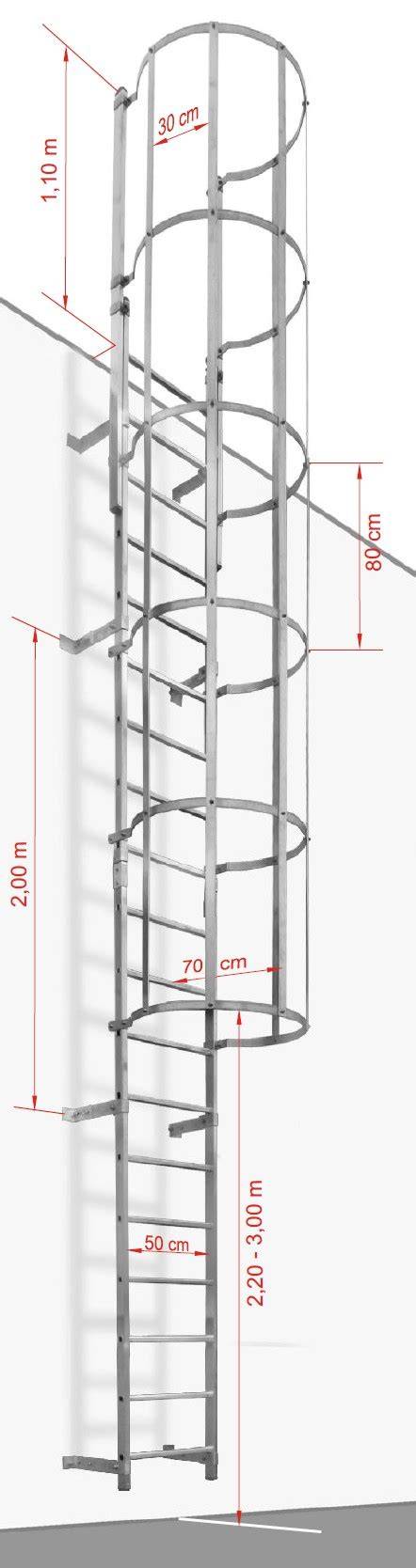

Kluczowe Cechy Bezpiecznej Drabiny Ewakuacyjnej

Przy produkcji drabin ewakuacyjnych należy przestrzegać odpowiednich norm bezpieczeństwa, które określają wymagania techniczne i badania. Istnieją normy dla drabin mocowanych na stałe do budynków oraz drabin pionowych z bocznymi podłużnicami, które mogą być stosowane do prac konserwacyjnych i porządkowych w i na budynkach. Podczas produkcji drabiny ewakuacyjnej należy zwrócić uwagę na kilka istotnych warunków:

• Szczeble powinny mieć szerokość nie mniejszą niż 500 mm.
• Maksymalny rozstaw szczebli nie powinien przekraczać 300 mm.
• Odstęp między ścianą a szczeblem musi wynosić co najmniej 15 cm, aby zapewnić odpowiednią przestrzeń dla stóp podczas wspinania się po drabinie.
• Na szczycie drabiny musi znajdować się stopień zejścia, co umożliwia bezpieczne zejście z drabiny i zapobiega upadkowi.
• Jeśli drabina ewakuacyjna ma długość większą niż 3 metry, zaleca się zastosowanie kosza ochronnego, który zabezpiecza przed wypadnięciem w przypadku utraty równowagi.
• Rozstaw obręczy w koszu ochronnym nie powinien przekraczać 0,8 metra, a odległość między pionowymi prętami nie powinna przekraczać 0,3 metra.
• Rozstaw kotew mocujących drabinę do budynku nie powinien przekraczać 2 metrów.

Bezpieczeństwo i ochrona życia ludzkiego są kluczowe w każdej sytuacji, zwłaszcza w przypadku ewakuacji z budynku w przypadku zagrożenia. Dlatego też, wszystkie drabiny ewakuacyjne muszą być wykonane zgodnie z wymaganiami norm bezpieczeństwa i spełniać wymogi ustawowe. Montaż drabin ewakuacyjnych, które nie spełniają tych wymagań, jest zabroniony. W przypadku korzystania z drabin, które nie są zgodne z normami, istnieje poważne ryzyko niebezpieczeństwa i uszkodzenia, co może prowadzić do obrażeń lub śmierci.
