Zasilacze buforowe Pulsar, zgodne z normą EN54, są specjalistycznymi urządzeniami przeznaczonymi do bezprzerwowego zasilania krytycznych systemów bezpieczeństwa. Głównym celem jest zapewnienie stabilizowanego napięcia 24 V DC (±15%) dla urządzeń systemów sygnalizacji pożarowej, systemów kontroli rozprzestrzeniania dymu i ciepła oraz innych urządzeń przeciwpożarowych i automatyki pożarowej.

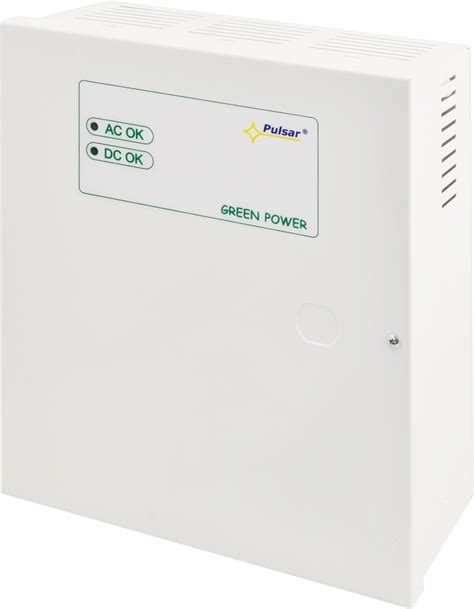

Urządzenia te są kluczowe dla utrzymania ciągłości działania instalacji w przypadku zaniku napięcia sieciowego, automatycznie przełączając się na źródło zasilania rezerwowego w postaci akumulatorów. Zasilacze współpracują z bezobsługowymi akumulatorami kwasowo-ołowiowymi wykonanymi w technologii AGM lub żelowej. Standardowo zasilacze umieszczone są w obudowie metalowej w kolorze RAL 3001 (czerwonym), z wyznaczonym miejscem na akumulatory.
Charakterystyka i Kluczowe Cechy
Zasilacz buforowy PULSAR EN54C-5A17 to zaawansowane urządzenie, które dostarcza stabilizowane napięcie wyjściowe o wartości 27,6 V DC, co jest standardem w profesjonalnych systemach bezpieczeństwa. Wydajność prądowa na poziomie 5 A (dla pracy chwilowej) pozwala na zasilanie rozbudowanych pętli dozorowych oraz urządzeń wykonawczych. Zasilacze posiadają dwa niezależnie zabezpieczone wyjścia AUX1 i AUX2, które dostarczają napięcia 27,6 V DC o sumarycznej wydajności prądowej w zależności od wersji.
Inteligentne Zarządzanie Energią
- Inteligentne ładowanie: Układ zapewnia precyzyjne ładowanie i konserwację akumulatorów z kompensacją temperaturową, co znacząco wydłuża żywotność ogniw. Podłączony akumulator w czasie normalnej pracy jest utrzymywany w stanie pełnego naładowania. Gdy dojdzie do awarii sieci głównej, zasilacz buforowy natychmiast aktywuje odpowiedni przekaźnik, a prąd zaczyna być pobierany z wewnętrznej, bezobsługowej baterii akumulatorów kwasowo-ołowiowych (SLA) wykonanych w technologii żelowej lub AGM. Zastosowanie technologii żelowej sprawia, że posiadają one większą odporność na przeładowanie i głębokie rozładowanie oraz dużą pojemność cieplną.
- Wysoka sprawność: Zastosowanie nowoczesnych układów impulsowych minimalizuje straty energii i ogranicza nagrzewanie się komponentów wewnątrz obudowy.
- Stabilność pracy: Przy przejściu z zasilania sieciowego na bateryjne i odwrotnie, na wyjściach nie obserwuje się chwilowych zaników napięcia, co sprawia, że praca urządzenia jest bardzo stabilna.
Diagnostyka i Bezpieczeństwo
- Zaawansowana diagnostyka: Zasilacz wyposażony jest w system sygnalizacji optycznej LED oraz wyjścia techniczne typu przekaźnikowego, informujące o awarii zasilania AC, usterce akumulatora lub niskim napięciu wyjściowym. Za pomocą panelu LED użytkownik na bieżąco ma wgląd w parametry działania urządzenia.
- Wyjścia techniczne: Posiada dwa wyjścia techniczne: EPS FLT (odpowiedzialne za sygnalizację awarii sieci AC) i ALARM (sygnalizujące awarię zbiorczą).
- Zabezpieczenia: Aby zapewnić maksymalną wydajność i funkcjonalność, zastosowano w nim ochronę przeciwprzeciążeniową (OLP) i przeciwzwarciową (SCP), a także zabezpieczenie przed zbyt wysokim i zbyt niskim napięciem (OVP, UVP) oraz zabezpieczenie antysabotażowe (tamper - otwarcie obudowy).
Specyfikacja Techniczna
Parametry zasilaczy z serii EN54 Pulsar o wydajności 5A mogą się różnić w zależności od konkretnej wersji (np. pojemności akumulatorów). Poniżej przedstawiono typowe dane techniczne:
| Parametr | Wartość (np. dla EN54C-5A17) | Wartość (np. dla EN54C-5A40) |
|---|---|---|
| Zasilanie | 230VAC | 230VAC |
| Wyjście zasilania (praca ciągła - Imax a) | 4.2A / 27.6VDC | 3.2A / 27.6VDC |
| Wyjście zasilania (praca chwilowa - Imax b (5min)) | 5.0A / 27.6VDC | 5.0A / 27.6VDC |
| Prąd ładowania akumulatora | 0.8A | 1.8A |
| Zalecany akumulator | 2 x 17Ah (szeregowo) | 2 x 40Ah/12V (szeregowo) |
| Pobór prądu przez układy zasilacza | 55mA max. | 55mA max. |
| Sprawność | Brak danych | 87% |
Miejsce na akumulatory
Obudowa została zaprojektowana tak, aby pomieścić odpowiednią ilość akumulatorów (np. dwa akumulatory o pojemności 17 Ah każdy dla modelu EN54C-5A17 lub dwa akumulatory 40 Ah dla modelu EN54C-5A40), połączone szeregowo (24V), co gwarantuje długi czas podtrzymania w przypadku zaniku napięcia sieciowego.
Zgodność z Normami i Certyfikaty
Produkt został zaprojektowany i wykonany zgodnie z rygorystycznymi normami europejskimi, co jest kluczowe dla systemów bezpieczeństwa życia. Zasilacz spełnia wymagania:
- Normy EN 54-4: Systemy sygnalizacji pożarowej - Część 4: Zasilacze. Norma ta określa wymagania, metody badań oraz kryteria właściwości użytkowych dla zasilaczy stosowanych w systemach sygnalizacji pożarowej montowanych w budynkach.
- Normy EN 12101-10: Systemy kontroli rozprzestrzeniania dymu i ciepła - Część 10: Zasilacze.
Posiada stosowne certyfikaty wydane przez jednostki notyfikowane, co uprawnia do jego stosowania w obiektach o zaostrzonych rygorach ochrony przeciwpożarowej.
- Certyfikat stałości właściwości użytkowych CNBOP-PIB Nr 1438-CPR-0628.
- Świadectwo dopuszczenia CNBOP-PIB Nr 3501/2019.
Certyfikowany zasilacz sygnalizacji i automatyki pożarowej firmy Pulsar gwarantuje podtrzymanie napięcia zasilającego przy zaniku zasilania głównego. Spełnia również wymogi norm EN12101-10 oraz EN 54-4 w zakresie generowania alarmu zbiorczego przy odpowiednim podłączeniu przekaźnikowych wyjść alarmowych. Dzięki jednoczesnej zgodności z wieloma dokumentami normatywnymi, może być zastosowany do różnych urządzeń ochrony przeciwpożarowej.
Zastosowanie
Zasilacze EN54C-5A (wersje takie jak EN54C-5A17 czy EN54C-5A40) znajdują szerokie zastosowanie w profesjonalnych instalacjach teletechnicznych. Są dedykowane do zasilania:
- Central sygnalizacji pożarowej (CSP).
- Systemów oddymiania.
- Systemów kontroli dostępu zintegrowanych z ppoż.
- Systemów oświetlenia awaryjnego.
Dzięki stabilnym parametrom wyjściowym i odporności na zakłócenia, są idealnym rozwiązaniem dla budynków użyteczności publicznej, hal magazynowych oraz obiektów przemysłowych, gdzie ciągłość zasilania decyduje o bezpieczeństwie osób i mienia.
Zasilacze i przetwornice impulsowe [RS Elektronika] # 28
Wskazówki Montażowe
Podczas instalacji zasilacza należy zwrócić szczególną uwagę na następujące aspekty techniczne:
- Miejsce montażu: Urządzenie powinno być montowane wewnątrz pomieszczeń w pozycji pionowej, zapewniając swobodny przepływ powietrza wokół otworów wentylacyjnych obudowy.
- Podłączenie zasilania: Przewody zasilające 230V AC powinny mieć odpowiedni przekrój i być zabezpieczone dedykowanym wyłącznikiem nadprądowym.
- Podłączenie akumulatorów: Należy zachować szczególną ostrożność przy polaryzacji. Przewody łączące akumulatory powinny być dokręcone z odpowiednim momentem, aby uniknąć spadków napięcia i przegrzewania styków.
- Konfiguracja wyjść technicznych: Zaleca się podłączenie wyjść przekaźnikowych do systemu monitoringu obiektu, co umożliwi natychmiastową reakcję serwisu w przypadku wystąpienia awarii.
Najczęściej Zadawane Pytania
1. Czy zasilacz sprzedawany jest w komplecie z akumulatorami?
Nie, akumulatory o odpowiedniej pojemności (np. 17 Ah lub 40 Ah) należy dokupić osobno. Zasilacz jest przygotowany do ich montażu wewnątrz obudowy.
2. Co oznacza certyfikat EN 54-4?
Jest to norma europejska określająca wymagania, metody badań oraz kryteria właściwości użytkowych dla zasilaczy stosowanych w systemach sygnalizacji pożarowej montowanych w budynkach.
