Zawór kulowy, szczególnie w wersji strażackiej, jest kluczowym elementem w wielu systemach przesyłowych, zapewniającym precyzyjną kontrolę przepływu medium. W kontekście zastosowań pożarniczych i przemysłowych, jego konstrukcja i materiały muszą gwarantować niezawodność i odporność na ekstremalne warunki.
Konstrukcja i kluczowe elementy
Oryginalny zawór kulowy, wyposażony w przyłącza zaczepowe STORZ, jest przeznaczony do rozbudowy instalacji przesyłowych. Wykonany ze stali nierdzewnej ze złączami z aluminium, z uszczelnieniem z NBR, stanowi solidne i trwałe rozwiązanie.

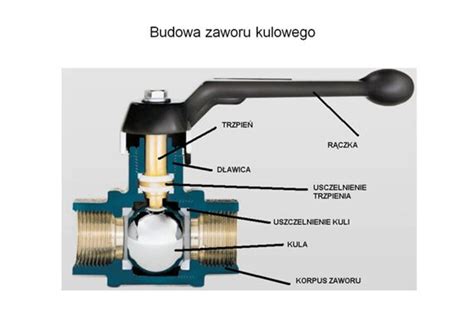

Zawór kulowy: zasada działania i znaczenie
Zawory kulowe należą do najczęściej wykorzystywanych elementów w instalacjach wodnych, gazowych i przemysłowych. Działają na zasadzie obrotu wewnętrznej kulki z otworem, która jest umieszczona w korpusie zaworu. W pozycji otwartej otwór w kulce jest ustawiony w jednej linii z przepływem medium, co pozwala na jego swobodny przepływ. Ten mechanizm umożliwia szybkie i skuteczne otwieranie oraz zamykanie przepływu, co czyni zawory kulowe niezwykle praktycznymi w codziennym użytkowaniu.

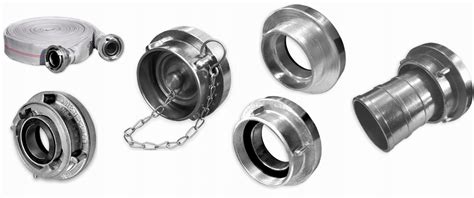

Złącza zaczepowe STORZ: historia i charakterystyka
System "Storz" to system złączy, który został wymyślony przez Carla Augusta Guido Storza w 1882 roku i opatentowany w 1893 roku. W Polsce jest on powszechnie znany jako złącza strażackie lub hydrantowe. Charakteryzuje się unikalną, symetryczną konstrukcją, która eliminuje potrzebę posiadania oddzielnych części męskich i żeńskich. Rozmiar złącza definiuje się głównie przez rozstaw zaczepów, a do ich zamykania stosuje się klucze hakowe dostępne w różnych rozmiarach. System zyskał popularność jako doskonała alternatywa dla tradycyjnych połączeń gwintowanych, oferując szybkie i szczelne łączenie, co jest niezwykle przydatne w pożarnictwie oraz różnych dziedzinach przemysłu.
Materiały wykonania i ich właściwości
Niezawodność zaworu kulowego strażackiego w dużej mierze zależy od jakości użytych materiałów - stali nierdzewnej, stopów aluminium oraz uszczelnień NBR.
Stal nierdzewna: odporność na korozję i skład
Stal nierdzewna (stal szlachetna) to grupa stopów żelaza o specjalnych właściwościach fizykochemicznych, w tym przede wszystkim stopy odporne na korozję ze strony takich czynników jak powietrze atmosferyczne, rozcieńczone kwasy czy roztwory alkaliczne. Stal nierdzewna zawiera żelazo, chrom, mangan, krzem i węgiel, a w wielu przypadkach znaczne ilości niklu i molibdenu. Właściwość nierdzewności uzyskuje się przez stosowanie odpowiednich dodatków stopowych, których ilość i rodzaj są określone przepisami i normami, takimi jak Europejska Norma 10088, Amerykańska Norma AISI czy popularna Niemiecka Norma DIN.
Pierwiastki te reagują z tlenem z wody i powietrza, tworząc bardzo cienką, stabilną powłokę składającą się z takich produktów korozji jak tlenki metali i wodorotlenki. W tworzeniu tej powłoki dominującą rolę odgrywa chrom, reagując z tlenem. Wyższa zawartość chromu w stali daje lepszą odporność na korozję, która skokowo wzrasta od wartości co najmniej 13% tego metalu. Odporność ta ulega dalszemu podwyższeniu po dodaniu molibdenu. Dodatek niklu ma na celu uzyskanie struktury austenitycznej stali, co ułatwia jej obróbkę plastyczną na zimno i spawanie.
Stopy aluminium: wytrzymałość i lekkość
Stopy aluminium, poza glinem, zawierają cynk, miedź, krzem, mangan i wiele innych metali. Charakteryzują się dużą wytrzymałością i twardością, oraz niską wagą. Dzięki odporności na korozję i małej gęstości, używa się tego materiału do wyrobu złączy niskociśnieniowych wszędzie tam, gdzie istotna jest niska waga produktu, czyli np. w systemach hydraulicznych, w przemyśle samochodowym, lotniczym, w automatyce i cybernetyce. Dzięki zastosowaniu techniki zwanej anodowaniem, zwiększa się odporność stopu na zużycie czy przetarcie. Zaleca się stosowanie złączy z aluminium kutego, gdyż wykazują one większą odporność na uderzenia, a zaczepy są bardziej odporne na zrywanie, co pozwala na mocniejsze zaciśnięcie złącza i pewniejsze połączenie.
Uszczelnienia NBR: odporność chemiczna i termiczna
NBR, zwany potocznie gumą olejoodporną, jest kopolimerem butadienu i akrylonitrylu, a procentowy skład tych związków decyduje o jej odporności na oleje i niską temperaturę. Może pracować od -20°C do +70°C dla gorącej wody, czy nawet +164°C dla pary wodnej. Guma ta wykazuje odporność na:
- oleje silnikowe, opałowe, transformatorowe
- smary
- płyny hydrauliczne
- węglowodory alifatyczne (propan, butan, benzyna)
- alkohole
- wodne roztwory soli
- rozcieńczone kwasy i zasady w niewysokich temperaturach.
Świetnie pracuje w ścisku, przy dużych ciśnieniach. Należy jednak pamiętać, że guma ta wykazuje niską odporność na oleje i smary silikonowe, płyny hamulcowe na bazie glikolu, ciecze hydrauliczne typu HFD, stężone kwasy i ługi, a także węglowodory aromatyczne i chlorowane.
Zastosowanie zaworów kulowych strażackich
Zawory kulowe strażackie, takie jak te produkowane przez niemieckiego producenta Feuer-Vogel, są stosowane do przemysłowego tłoczenia płynów w wielu sektorach. Są one niezawodnym elementem systemów przesyłowych, zaprojektowanym z myślą o efektywności i wszechstronności. Ich zastosowanie obejmuje:
- Przemysł
- Rolnictwo
- Pożarnictwo
- Asenizacja
- Ochrona środowiska
Mogą być używane do transportu szerokiej gamy mediów, takich jak woda, woda z domieszką środków myjących i pianotwórczych, a także środków gaśniczych. Złącza Storz są również przystosowane do pracy zarówno z ciśnieniem, jak i podciśnieniem (do wartości 16 bar), umożliwiając przesyłanie różnorodnych mediów, zarówno płynnych, jak i sypkich. Znajdują zastosowanie w cysternach do transportu substancji takich jak ciecze ropopochodne, kwasy, woda, fekalia, chemikalia czy materiały cierne.
Bocar - szkolenie z obsługi pojazdu część 5 - podanie wody linią gaśniczą 75
Wybór i konserwacja
Zawory kulowe to niezastąpiony element każdej instalacji wodnej i gazowej. Dzięki prostej budowie i niezawodności znajdują zastosowanie zarówno w domowych systemach hydraulicznych, jak i zaawansowanych instalacjach przemysłowych. Aby zapewnić ich długą żywotność, warto pamiętać o regularnej konserwacji i wyborze zaworów wysokiej jakości, takich jak te dostępne w sklepie hydraulicznym 4Instalator.pl.
