Wprowadzenie do GRYFIT CX-4S

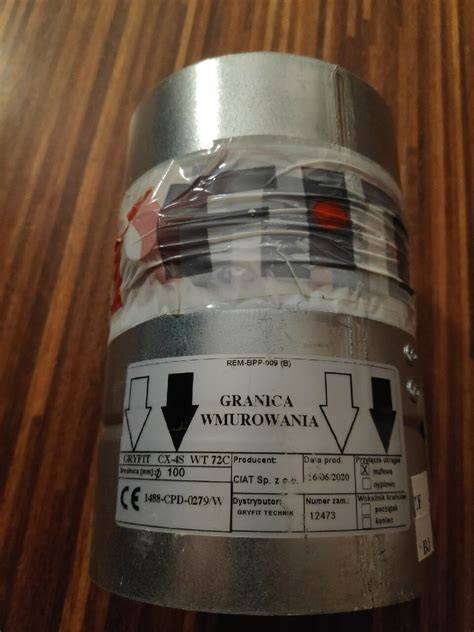

GRYFIT CX-4S to kompaktowa, przeciwpożarowa klapa odcinająca o klasie odporności ogniowej EI120 (ve i→o)S, przeznaczona do okrągłych przewodów wentylacyjnych. Klapa ta jest oferowana w średnicach nominalnych DN.100, DN.125, DN.160 i DN.200. Ze względu na swoje małe gabaryty, zwartą konstrukcję i szerokie opcje wyposażenia, klapa CX-4S jest jedną z ciekawszych propozycji rynkowych w segmencie samoczynnych przeciwpożarowych klap odcinających.
Cel i zastosowanie klapy CX-4S

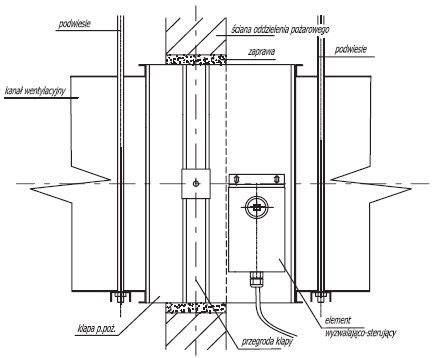

Przeciwpożarowa klapa odcinająca CX-4S jest przeznaczona do wszelkich obiektów budowlanych, w których zakłada się odcięcie strefy zagrożonej w wypadku pożaru wskutek wzrostu temperatury w przewodach wentylacyjnych. Klapy przeciwpożarowe CX-4S stosuje się w miejscach przejść przewodów wentylacyjnych lub klimatyzacyjnych przez pionowe przegrody budowlane. Jej głównym celem jest ograniczenie ryzyka rozprzestrzeniania się ognia i dymu pomiędzy strefami pożarowymi.
Zasada działania i bezpieczeństwo pożarowe
W warunkach normalnej pracy systemu wentylacyjnego klapa pozostaje otwarta. Strefa, w której został wykryty pożar, zostanie odcięta w momencie zamknięcia klapy. Dzieje się to wskutek wzrostu temperatury w przewodzie wentylacyjnym powyżej 72°C lub 95°C i zadziałania wyzwalacza topikowego. Zamknięcie klapy ogranicza ryzyko rozprzestrzeniania się pożaru do stref przyległych i umożliwia zachowanie odporności ogniowej przegrody budowlanej. Jeżeli klapa była narażona na oddziaływanie pożaru, to musi być zastąpiona nową.
Tester TZ-4 i konserwacja klap GRYFIT
Urządzenie TZ-4 jest przeznaczone do testowania przeciwpożarowych klap odcinających GRYFIT wyposażonych w mechanizm sterujący z gniazdem EMS (Easy Maintenance System). Dzięki temu rozwiązaniu możliwe jest sprawdzenie działania klap LX-4, CX-4, VX-4, tj. cyklu otwierania i zamykania przegrody odcinającej oraz sprawdzenie wskaźników krańcowych informujących o położeniu przegrody klapy. Tester TZ-4 jest dużym ułatwieniem pracy dla instalatorów systemów wentylacji bytowej i wentylacji pożarowej, ponieważ test można wykonać nawet w przypadku, gdy w budynku nie została jeszcze wykonana instalacja sygnalizacji i sterowania. Jest to możliwe dzięki wyposażeniu TZ-4 w pakiet akumulatorów typu NiMH, których pojemność pozwala na wykonanie około 300 cykli otwarć i zamknięć pojedynczej klapy.
