Przeciwpożarowe zbiorniki wodne: Kompleksowy przewodnik po projektowaniu, wymaganiach i eksploatacji

Przeciwpożarowe zbiorniki wodne stanowią kluczowy element systemów ochrony przeciwpożarowej, szczególnie w miejscach, gdzie sieć wodociągowa nie ma odpowiedniej wydajności lub jest całkowicie niedostępna. Są to specjalistyczne rezerwuary, których jedynym celem jest magazynowanie określonej ilości wody przeznaczonej wyłącznie do celów gaśniczych. Ich prawidłowe zaprojektowanie, budowa i eksploatacja są fundamentem bezpieczeństwa, decydując o skuteczności akcji gaśniczej oraz o bezpieczeństwie ludzi i mienia.

Koncepcja wyboru technologii zbiornika pojawia się w trakcie projektowania lub rozbudowy budynków i obiektów budowlanych. W obliczu rosnącego ryzyka pożarowego, zbiornik przeciwpożarowy jest niezbędnym elementem infrastruktury bezpieczeństwa, zapewniającym niezawodne źródło wody w sytuacjach awaryjnych.

Kiedy wymagany jest zbiornik przeciwpożarowy?

Obowiązek zastosowania zbiornika przeciwpożarowego wynika z oceny dostępności wody do celów gaśniczych oraz z charakterystyki zagrożenia obiektu. Zgodnie z polskim prawem, montaż zbiornika ppoż. jest konieczny w różnych sytuacjach, zależnie od specyfiki obiektu, jego przeznaczenia oraz ryzyka pożarowego. Zbiorniki są wymagane, gdy:

• Dana lokalizacja jest pozbawiona dostępu do sieci wodociągowej.
• Hydranty zasilane wodą z sieci nie zapewniają wystarczającej efektywności lub wymaganej ilości wody.
• Na terenie obiektu występuje zwiększone ryzyko pożarowe (np. przez składowanie materiałów łatwopalnych i wybuchowych).
• Specyfika danej lokalizacji utrudnia dojazd służb ratunkowych do miejsca pożaru.
• Ugaszenie ewentualnego pożaru wiązałoby się z koniecznością dostępu do stałego rezerwuaru wody, a przewidywana ilość wody do gaszenia przekracza możliwości lokalnej sieci.

W praktyce oznacza to, że zbiorniki przeciwpożarowe są nie tylko elementem zabezpieczenia technicznego, lecz także warunkiem formalnym dopuszczenia obiektu do użytkowania w określonych kategoriach zagrożenia pożarowego (np. dla hal produkcyjnych, magazynów, centrów logistycznych, zakładów przetwórstwa chemicznego czy obiektów infrastruktury krytycznej).

Podstawy prawne i normatywne

Projektowanie i budowa zbiorników przeciwpożarowych w Polsce podlegają ścisłym regulacjom prawnym i normatywnym, które zapewniają ich skuteczność i bezpieczeństwo. Kluczowe akty prawne i normy to:

Polskie przepisy

• Rozporządzenie Ministra Spraw Wewnętrznych i Administracji z dnia 24 lipca 2009 r. w sprawie przeciwpożarowego zaopatrzenia w wodę oraz dróg pożarowych.
• Rozporządzenie Ministra Spraw Wewnętrznych i Administracji z dnia 7 czerwca 2010 r. w sprawie ochrony przeciwpożarowej budynków, innych obiektów budowlanych i terenów.

Obydwa rozporządzenia określają przypadki, kiedy montaż zbiornika przeciwpożarowego jest konieczny, a także podstawowe wymagania dotyczące zaopatrzenia w wodę do celów przeciwpożarowych, rozdzielając wewnętrzną ochronę obiektu od ochrony zewnętrznej.

Najważniejszym standardem projektowym w Polsce jest:

• Norma PN-B-02857:2017-04 „Ochrona przeciwpożarowa budynków, Przeciwpożarowe zbiorniki wodne. Wymagania ogólne”. Ta norma określa wymagania dla wszystkich typów zbiorników przeciwpożarowych: naziemnych, półpodziemnych, podziemnych, krytych i otwartych. Jest to praktyczny przewodnik dla projektantów, który precyzuje kryteria dotyczące konstrukcji, pojemności, lokalizacji i specyfikacji technicznej zbiorników.

Dodatkowo, stałe urządzenia przeciwpożarowe, w tym zbiorniki, muszą być wykonane z wyrobów dopuszczonych do obrotu. Jedynym, oficjalnym potwierdzeniem takiego dopuszczenia jest:

• Krajowy Certyfikat Stałości Właściwości Użytkowych wydany przez CNBOP-PIB (Centrum Naukowo-Badawcze Ochrony Przeciwpożarowej im. Józefa Tuliszkowskiego). Posiadanie świadectwa CNBOP jest często warunkiem koniecznym do uzyskania pozwolenia na użytkowanie obiektu i bezproblemowego odbioru przez Inspektora PSP.

Międzynarodowe standardy

Dla polskich inwestorów niewiążące, ale przydatne przy projektowaniu mogą być również światowe standardy bezpieczeństwa:

• NFPA 22: opracowany przez amerykańską National Fire Protection Association standard opisujący kwestie projektowania, montażu i serwisowania zbiorników ppoż. Dotyczy on m.in. wskazanego czasu napełnienia zbiornika (maksymalnie 8 godzin) oraz budowy przewodu napełniającego i przewodu przelewowego.
• FM Approvals: standardy przyznawania międzynarodowego certyfikatu wydawanego przez FM Global produktom zapobiegającym powstawaniu szkód różnego typu (w tym w wyniku pożarów).

Rodzaje zbiorników przeciwpożarowych

Zbiorniki przeciwpożarowe różnią się konstrukcją, sposobem posadowienia oraz przeznaczeniem. Dobór typu konstrukcji uzależniony jest od charakteru obiektu, dostępności terenu i wymaganego zapasu wody do celów gaśniczych.

Podział ze względu na posadowienie i konstrukcję

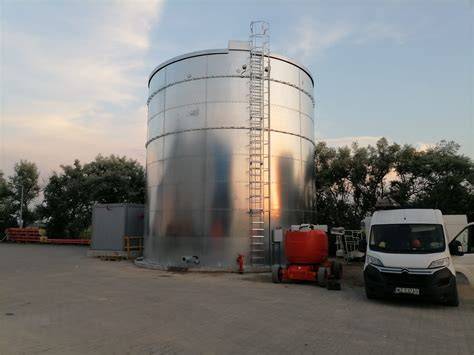

• Zbiorniki naziemne: Najczęściej stosowane są tam, gdzie liczy się szybki dostęp do wody i łatwość konserwacji. Wykonuje się je ze stali, żelbetu lub w formie elastycznych konstrukcji z tkanin technicznych. Ich montaż nie wymaga głębokich wykopów, a serwisowanie jest proste.
• Zbiorniki podziemne: Umieszcza się je pod powierzchnią gruntu, co pozwala zachować przestrzeń użytkową na działce i ograniczyć wpływ warunków atmosferycznych. Są powszechnie stosowane w miastach i przy obiektach o ograniczonej powierzchni zabudowy. Wykonane są z materiałów odpornych na korozję, takich jak tworzywa sztuczne czy kompozyty.
• Zbiorniki półpodziemne: Stanowią pośrednie rozwiązanie. Część konstrukcji znajduje się pod ziemią, a część nad nią, co umożliwia lepsze dopasowanie do warunków lokalnych.
• Zbiorniki otwarte: W wielu przypadkach za zbiorniki przeciwpożarowe uznaje się również otwarte zbiorniki wodne, takie jak stawy, zbiorniki retencyjne czy jeziora. Mogą one pełnić funkcję źródła wody do gaszenia pożarów, o ile są zgodne z zasadami zamieszczonymi w normie PN-B-02857:2017-04. Wymagają one minimalnej głębokości 2,0 m, wydzielonego stanowiska czerpania wody oraz utwardzonego dojazdu dla pojazdów pożarniczych.

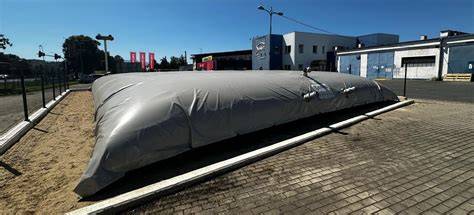

• Zbiorniki elastyczne (mobilne): Stanowią innowacyjne rozwiązanie, poszerzające możliwości techniczne spełnienia warunków zaopatrzenia w wodę na terenach bez infrastruktury wodociągowej lub tam, gdzie infrastruktura nie zapewnia wymaganych parametrów. Są również bardzo dobrym rozwiązaniem na terenach leśnych. Mogą funkcjonować niezależnie od infrastruktury jako pojedyncze lub zespoły zbiorników. Przykładem są zbiorniki z tworzyw sztucznych (PE, GRP) często składające się z kilku połączonych ze sobą modułów, co zapewnia szybką instalację i odporność na korozję.

Wymagania techniczne i konstrukcyjne

Zbiorniki przeciwpożarowe muszą być zgodne z rygorystycznymi wymaganiami technicznymi, które zapewniają ich niezawodne działanie w sytuacjach awaryjnych. Norma PN-B-02857:2017-04 precyzuje kryteria dotyczące pojemności, głębokości, konstrukcji oraz materiałów.

Pojemność zbiornika przeciwpożarowego

Pojemność zbiornika jest jednym z kluczowych parametrów. Najmniejszego przeciwpożarowego zbiornika wodnego powinna wynosić co najmniej 50 m³. Dla budynków użyteczności publicznej typowa pojemność wynosi 100 m³ i 200 m³. Dla budynków produkcyjno-magazynowych jest ona obliczana indywidualnie na podstawie gęstości obciążenia ogniowego i względnego czasu trwania pożaru. W przypadku, gdy w najbliższej okolicy nie znajduje się żaden wodociąg, wymagana pojemność może wynosić nie mniej niż 100 m³.

Ze względu na możliwość niepełnego opróżnienia zbiornika oraz potrzebę zapewnienia ochrony przed zamarzaniem, należy zwiększyć każdorazowo jego pojemność o 2,5%.

Głębokość i konstrukcja zbiornika

Głębokość zbiorników ppoż., zgodnie z wymaganiami normy, nie może być mniejsza niż 2,0 m. W przypadku zbiorników naziemnych, głębokość poboru wody ze studni ssawnej powinna wynosić 2,0 m. Różnica wysokości między poziomem czerpania wody a najniższym użytecznym poziomem cieczy nie powinna przekraczać 5,0 m. W przypadku utrudnień terenowych i braku możliwości posadowienia studzienki poniżej poziomu terenu, zbiornik należy posadowić na nasypie tak, aby zapewnić głębokość poboru wody minimum 2m.

Konstrukcja zbiornika musi gwarantować szczelność i trwałość, a także odporność na oddziaływanie czynników atmosferycznych, zmian temperatury oraz obciążeń mechanicznych. Zbiorniki powinny być wykonane z przegród lub membran wodoszczelnych, w sposób zapewniający ochronę projektowanego zapasu wody przed zamarzaniem.

Materiały konstrukcyjne i trwałość

Zbiorniki ppoż. wykonuje się z betonu, stali nierdzewnej, polietylenu lub tkanin technicznych o wysokiej odporności mechanicznej. Wymagane jest, aby użyte materiały charakteryzowały się odpornością na korozję, rozciąganie i rozerwanie, a ich żywotność była potwierdzona przez producenta. W przypadku konstrukcji elastycznych istotne znaczenie ma gramatura tkaniny, jej odporność na starzenie oraz sposób łączenia poszczególnych elementów.

Lokalizacja i dostępność

Prawidłowa lokalizacja zbiornika przeciwpożarowego ma decydujące znaczenie dla skuteczności działań ratowniczych. Wymagania dotyczące jego usytuowania określa norma PN-B-02857:2017-04.

Usytuowanie zbiornika

Zbiornik ppoż. powinien być usytuowany możliwie centralnie w stosunku do obiektów chronionych, w odległości od nich do 250 m. Dodatkowo, między zbiornikiem a budynkiem należy zachować strefę pożarową oddzielenia, realizowaną w postaci pasa wolnego terenu lub ściany o odpowiedniej odporności ogniowej.

Stanowisko czerpania wody

Stanowisko czerpania wody należy lokalizować przy każdej nasadzie ssawnej punktu poboru wody. Minimalna odległość stanowiska czerpania wody od obiektu powinna wynosić 8 m, a w przypadku budynków, których ściana zewnętrzna nie spełnia wymagań klasy odporności ogniowej E15, odległość ta wzrasta do 16 m. Stanowisko to musi znajdować się nie dalej niż 2 m od punktu poboru wody i zapewniać możliwość ustawienia pojazdu pożarniczego o długości do 12 m. Powinno posiadać szerokość minimum 4 m i długość minimum 16 m.

Dojazd do zbiornika przeciwpożarowego powinien spełniać wymagania przewidziane dla dróg pożarowych - posiadać utwardzoną nawierzchnię, odpowiedni promień skrętu i nośność dostosowaną do ciężaru pojazdów gaśniczych. Całkowita długość dojazdu od stanowiska czerpania wody do punktu przewidywanego przyjęcia jednostek ochrony przeciwpożarowej (zlokalizowanego nie dalej niż 30 m od chronionego obiektu) nie powinna przekraczać 350 m. Jeżeli bezpośredni dojazd nie jest możliwy, dopuszcza się wykonanie utwardzonego dojścia o długości nieprzekraczającej 50 m i szerokości minimum 1,5 m.

Wyposażenie zbiornika przeciwpożarowego

Aby zbiornik przeciwpożarowy spełniał wymagania normy PN-B-02857:2017-04, musi być wyposażony w komplet elementów umożliwiających bezpieczny i efektywny pobór wody przez jednostki ratownicze.

Kluczowe elementy wyposażenia:

• Przyłącza ssawne: Umożliwiają podłączenie pomp pożarniczych. Ich średnica nie może być mniejsza niż 100 mm, a w przypadku pojedynczego przewodu w zbiorniku naziemnym - 150 mm. Przewody te powinny być wykonane z materiałów odpornych na korozję i szczelnych przy podciśnieniu co najmniej 0,07 MPa. Na ich zakończeniu montuje się nasady strażackie typu 110 wg PN-M-51038.
• Studzienka ssawna: Stanowi połączenie pomiędzy zbiornikiem a stanowiskiem czerpania wody. Musi mieć średnicę minimum 1 m i głębokość co najmniej 2 m, a także zapewniać wydajność przepływu nie mniejszą niż 1200 dm³/min. Studzienka powinna być szczelna, zabezpieczona przed zamarzaniem oraz wyposażona w pokrywę o średnicy minimum 60 cm. Studzienka osadnikowa powinna być zlokalizowana między zbiornikiem a kanałem doprowadzającym wodę.
• Zawór zwrotny: Montowany na wlocie przewodu ssawnego.
• System zabezpieczenia przed zamarzaniem: Obejmujący kable i maty grzewcze, izolację termiczną oraz rozwiązania pozwalające utrzymać temperaturę wody na bezpiecznym poziomie (np. izolacja termiczna, ogrzewanie). Woda zgromadzona w zbiorniku powinna być chroniona przed zamarzaniem.
• System napełniania i opróżniania: W przypadku zbiorników zasilanych z sieci konieczne jest przyłącze umożliwiające ich napełnianie w wymaganym czasie (do 48 godzin dla pojemności do 100 m³ lub 72 godziny dla zbiorników większych). Możliwe jest również wykorzystanie wody deszczowej z alternatywnym zasilaniem.
• Odprowadzenie nadmiaru wód opadowych: Konieczne jest przewidzenie systemu przelewowego w przypadku zasilania zbiornika wodami opadowymi.
• Właz inspekcyjny: Nowoczesny zbiornik przeciwpożarowy powinien być wyposażony we właz umożliwiający łatwy dostęp do wnętrza konstrukcji.
• Schodki lub drabinka: Każdy otwarty zbiornik przeciwpożarowy powinien być wyposażony w schodki lub drabinkę, umożliwiającą zejście na jego dno. W przypadku obiektów o pojemności nie większej niż 100 m³, zejście takie powinno znajdować się przy stanowisku czerpalnym.
• Zabezpieczenie przed dostępem osób trzecich i zwierząt: Każdy otwarty zbiornik przeciwpożarowy powinien być bezwzględnie zabezpieczony przed dostępem osób trzecich oraz zwierząt, ze względu na bezpieczeństwo oraz ochronę systemu.
• Zabezpieczenie przed zanieczyszczeniem: Woda zgromadzona w zbiorniku ppoż powinna być chroniona przed zanieczyszczeniem (np. liście, gałęzie, piasek), aby nie utraciła swoich właściwości gaśniczych. Odpływ wody do studzienki ssawnej powinien być umieszczony tak, aby jego dolna krawędź znajdowała się około 15 cm wyżej od dna, chroniąc instalację przed zalegającym osadem.
• Sygnalizacja poziomu wody: System sygnalizacji poziomu wody pozwala kontrolować ilość zgromadzonej wody i w razie potrzeby uzupełnić jej braki.
• Oznakowanie: Zbiornik ppoż powinien być odpowiednio oznakowany, aby był łatwo rozpoznawalny przez służby ratownicze.

Eksploatacja i konserwacja

Utrzymanie zbiorników przeciwpożarowych w pełnej sprawności wymaga nie tylko odpowiedniego projektu, lecz także przestrzegania zasad ich eksploatacji i regularnej konserwacji.

Czas napełniania

Czas uzupełniania wody po opróżnieniu zbiornika jest określony w normie PN-B-02857:2017-04. Dla zbiorników o pojemności do 100 m³ proces napełniania powinien zakończyć się w ciągu 48 godzin. W przypadku konstrukcji o pojemności powyżej 100 m³ wymaga się, by w tym samym czasie osiągnięto minimum 50% objętości, a pełne napełnienie nastąpiło nie później niż po 72 godzinach. Przekroczenie tych wartości może świadczyć o niewystarczającej przepustowości instalacji doprowadzającej wodę lub o błędach projektowych.

Regularne kontrole i bezpieczeństwo

Zbiornik ppoż. zgodnie z wymaganiami powinien być regularnie kontrolowany pod względem szczelności, czystości i drożności przewodów. Okresowe przeglądy techniczne obejmują ocenę stanu konstrukcji, pomiar poziomu wody, weryfikację systemów grzewczych i urządzeń zabezpieczających przed przepełnieniem. Dla obiektów narażonych na korozję lub ekspozycję na zmienne warunki atmosferyczne zaleca się prowadzenie dokumentacji eksploatacyjnej.

Równie ważna jest ochrona przed uszkodzeniami mechanicznymi, takimi jak uderzenia pojazdów, drgania konstrukcyjne czy przypadkowe kolizje. W przypadku zbiorników przeciwpożarowych nie ma miejsca na kompromisy - kluczowe jest przestrzeganie norm technicznych oraz regularna kontrola stanu technicznego.

Wymagania dotyczące pozwolenia na budowę

Decyzja o tym, czy budowa zbiornika przeciwpożarowego wymaga pozwolenia na budowę, zależy od jego gabarytów, lokalizacji oraz charakteru. Odpowiedź na to pytanie znajdziemy przede wszystkim w Prawie budowlanym, a konkretnie w artykule 29.

Zgodnie z art. 29, ust. 2, pkt 32 Prawa budowlanego, jeśli zbiornik przeciwpożarowy będzie położony na gruntach rolnych, jego powierzchnia nie będzie przekraczać 1000 m², a głębokość 3 m, wówczas budowa takiego obiektu nie będzie wymagać ani decyzji o pozwoleniu na budowę, ani też zgłoszenia robót budowlanych. Jeżeli lokalizacja oraz wielkość działki budowlanej nie pozwalają na budowę takiego obiektu, zbiornik taki będzie musiał mieć mniejszą powierzchnię kosztem głębokości przekraczającej 3 m.

Z kolei zgodnie z art. 29, ust. 1, pkt 31, jeśli zbiornik przeciwpożarowy będzie również położony na gruntach rolnych, jego powierzchnia będzie mniejsza od 5000 m², a głębokość nie większa niż 3 m, wówczas do legalnego wybudowania takiego obiektu potrzebne będzie jedynie zgłoszenie robót budowlanych.

W pozostałych przypadkach, czyli gdy powierzchnia zbiornika będzie większa od 5000 m² lub głębokość będzie przekraczać 3 m, wymagane jest uzyskanie pozwolenia na budowę. Obiekty o trwałej konstrukcji - zwłaszcza żelbetowe, stalowe lub podziemne - traktowane są jako obiekty budowlane, a więc ich realizacja wymaga uzyskania zezwolenia.

Inaczej wygląda sytuacja w przypadku zbiorników tymczasowych lub elastycznych, stosowanych jako rozwiązania mobilne. Jeżeli taki zbiornik nie jest trwale związany z gruntem, może być wykonany na podstawie zgłoszenia robót budowlanych. Decyzja o sposobie kwalifikacji inwestycji zależy od lokalnych warunków, sposobu montażu oraz opinii rzeczoznawcy ds. zabezpieczeń przeciwpożarowych.
