W dziedzinie projektowania placów zabaw, elementy takie jak zjazd strażacki i ześlizg ze stali nierdzewnej odgrywają kluczową rolę w zapewnianiu atrakcyjności i bezpieczeństwa. Precyzyjne przedstawienie tych komponentów w formie rysunku technicznego jest niezbędne do ich prawidłowej produkcji, montażu i certyfikacji.
Opis Zestawu Placów Zabaw "Wodny Świat"

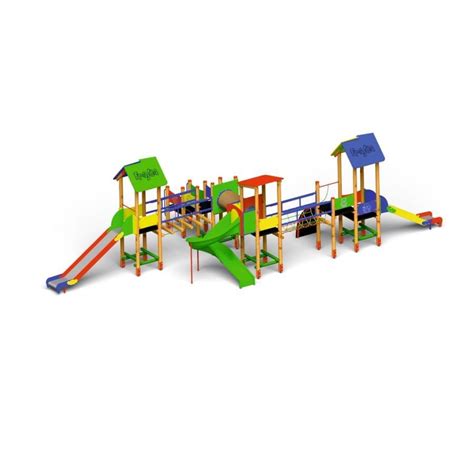

Zestaw "Wodny Świat" to funkcjonalna konstrukcja oferująca wiele atrakcji dla najmłodszych użytkowników. W jego skład wchodzą cztery wieże z podestami na różnych wysokościach. Trzy z nich wyposażono w nietypowe, dwuspadowe daszki. Elementy te, wraz z innymi atrakcjami, tworzą spójną i bezpieczną przestrzeń do zabawy.
Elementy Funkcjonalne Zestawu
Wśród licznych elementów, które wzbogacają zestaw "Wodny Świat", znajdują się:
- Schodki
- Ześlizg ze stali nierdzewnej
- Wejście po pochylni z poręczami
- Zjazd strażacki
Dodatkowo, zestaw wyposażony jest w tablice edukacyjne, w tym tablicę do pisania kredą, labirynt i grę kółko-krzyżyk. Wieże połączone są mostem z barierami i mostem z balustradą, co zwiększa możliwości eksploracji. Bezpieczeństwo zapewniają wypełnienia boczne, które posiadają okienka typu bulaj. Zestaw tematycznie pasuje do nawierzchni z piasku.
Normy i Bezpieczeństwo Zestawu COMES 2
Zestaw morski 06.59.10 jest częścią systemu modułowego COMES 2, dedykowanego użytkownikom od 3 lat. Ten system modułowy stanowi zbiór różnorodnych elementów umożliwiających tworzenie unikatowych połączeń lub modyfikowanie już istniejących zestawów rekreacyjnych. Elementami systemu są wieże, zjeżdżalnie, schodki, ścianki wspinaczkowe, mostki, daszki, oraz bardzo szeroki wybór tablic edukacyjnych, muzycznych i służących po prostu do zabawy. Wysokość podestów wież w systemie COMES 2 to - 100, 300, 500, 700 lub 900 mm. Dla starszych dzieci dedykowany jest system COMES, którego podesty znajdują się na większych wysokościach.
Wszystkie elementy systemu COMES 2 są certyfikowane przez Instytut Nadzoru Technicznego (z akredytacją PCA) i spełniają wymogi europejskich norm PN-EN 1176-1:2017-12 oraz PN-EN 1176-3:2017-12, co gwarantuje wysoki poziom bezpieczeństwa użytkowania. Dzięki szerokiemu wyborowi elementów, jesteśmy w stanie tworzyć zestawy dostosowane do indywidualnych potrzeb oraz realizować ciekawe pomysły naszych klientów.
Zjazd Strażacki i Ześlizg ze Stali Nierdzewnej - Detale
Zarówno zjazd strażacki, jak i ześlizg ze stali nierdzewnej, są atrakcyjnymi rozwiązaniami w projektowaniu placów zabaw. Zjazd strażacki, często w formie rury lub słupka, pozwala na szybkie, zabawowe zejście z podestu, imitując akcję strażacką. Ześlizg ze stali nierdzewnej natomiast oferuje klasyczną, gładką powierzchnię do zjeżdżania, charakteryzującą się dużą odpornością na warunki atmosferyczne i zużycie.
Rysunek Techniczny - Klucz do Bezpieczeństwa i Zgodności
Wykonanie szczegółowego rysunku technicznego dla zjazdu strażackiego, ześlizgów oraz innych elementów placu zabaw jest absolutnie fundamentalne. Stanowi on podstawę do precyzyjnej produkcji, zapewnienia odpowiednich standardów bezpieczeństwa, a także zgodności z obowiązującymi normami. Rysunek techniczny jest dokumentacją projektową, która przekłada pomysł na konkretne, mierzalne parametry.
Podstawowe Elementy Rysunku Technicznego
Na rysunku technicznym zjazdu strażackiego i ześlizgu powinny znaleźć się wszystkie informacje niezbędne do ich realizacji. Obejmuje to:
- Wymiary geometryczne: Dokładne wartości długości, szerokości, średnic (dla rur zjazdowych), wysokości montażu oraz kątów nachylenia. Precyzowanie wysokości podestów (np. 100, 300, 500, 700, 900 mm) jest kluczowe dla prawidłowego osadzenia elementu.
- Specyfikacja materiałowa: Jasne określenie użytych materiałów, np. stal nierdzewna dla ześlizgu, wraz z ich właściwościami (np. grubość, klasa stali).
- Detale konstrukcyjne i montażowe: Szczegółowe przedstawienie sposobu mocowania elementu do konstrukcji nośnej (np. wieży), połączeń spawanych, śrubowych czy nitowanych.
- Tolerancje wykonawcze: Określenie dopuszczalnych odchyłek od wymiarów nominalnych, co jest istotne dla spasowania elementów i bezpieczeństwa.
- Oznaczenia powierzchniowe: Wskazówki dotyczące obróbki powierzchni, np. gładkość, polerowanie, zabezpieczenia antykorozyjne.
- Wysokość swobodnego upadku (HIC): Kluczowy parametr bezpieczeństwa, który określa wymaganą strefę bezpieczeństwa i rodzaj nawierzchni amortyzującej pod elementem (np. piasku, żwiru, gumowych mat).
- Symbole i odwołania do norm: Wskazanie, z którymi normami bezpieczeństwa (takimi jak PN-EN 1176-1:2017-12 i PN-EN 1176-3:2017-12) dany element jest zgodny.
Rola Rysunku Technicznego w Certyfikacji
Rysunek techniczny jest podstawowym dokumentem w procesie certyfikacji placów zabaw. Na jego podstawie instytucje takie jak Instytut Nadzoru Technicznego weryfikują, czy projektowany element spełnia wszystkie wymogi bezpieczeństwa i normy europejskie. Poprawnie wykonany i kompletny rysunek techniczny minimalizuje ryzyko błędów na etapie produkcji i montażu, co bezpośrednio przekłada się na bezpieczeństwo i długowieczność placu zabaw.
