Komplet złączy tłoczno-ssawnych Storz o średnicy 4 cale (110 mm) to sprawdzone rozwiązanie znajdujące zastosowanie zarówno w gospodarstwach domowych, jak i w zakładach oraz firmach. Złączki te, produkowane z wysokiej jakości aluminium, gwarantują bezproblemowe użytkowanie w każdych warunkach, co stanowi dużą zaletę dla użytkowników.
Przyłącza STORZ są dedykowane do dostępnych na rynku 4-calowych węży strażackich i węży ssawnych, oferując szerokie zastosowanie i możliwość dopasowania do indywidualnych potrzeb.
Historia i Nazewnictwo Złączy Storz
Złącza symetryczne STORZ zostały zaprojektowane w 1882 roku przez Guido Storza i opatentowane w Szwajcarii w 1890 roku. Szybko rozpowszechniły się w wielu krajach europejskich, stając się standardowym złączem do węży i armatury strażackiej. Stąd też popularnie określa się je jako złącza strażackie lub złącza hydrantowe (nasady hydrantowe).
Konstrukcja i Zasada Działania

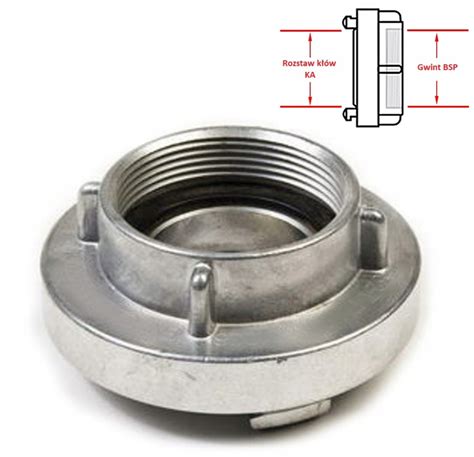

Złącza STORZ posiadają dwa zaczepy umieszczone na obrotowej nasadzie, nałożonej na końcówkę do węża i zabezpieczonej pierścieniem z drutu. Alternatywnie, mogą to być dwa zaczepy umieszczone na stałej nasadzie z gwintem, nakręconej na gwint instalacji rurowej, na przykład hydrantu.
Charakterystyczną cechą złączy STORZ jest ich symetryczna budowa części przyłączeniowej, co oznacza, że nie posiadają one typu męskiego ani żeńskiego. Dzięki temu w prosty sposób łączy się je ze sobą, obracając o zaledwie 22° - ręcznie lub za pomocą specjalnego klucza. Najważniejszą zaletą złączy STORZ jest właśnie szybkość łączenia, ponieważ do całkowitego połączenia potrzeba jedynie 1/4 obrotu.
Rodzaje Złączy Storz: Odkuwane i Odlewane
Na rynku złącza STORZ występują w dwóch głównych rodzajach wykonania, które różnią się metodą produkcji oraz parametrami pracy:
-
Złącza Odlewane
Charakteryzują się znacznie mniejszą wytrzymałością i potencjalną możliwością wystąpienia wad odlewniczych. Mogą być stosowane jedynie do niskiego ciśnienia roboczego (maksymalnie do 6 bar) i do mniej odpowiedzialnych zastosowań ze względu na kruchość elementów.
-
Złącza Odkuwane
Są to wysokiej jakości złącza, które zapewniają ciśnienie robocze do 16 bar. Są one produkowane zgodnie z normami (np. DIN), co gwarantuje ich większą niezawodność i trwałość w porównaniu do złączy odlewanych.
Uszczelnienia w Złączach Storz
Standardowym uszczelnieniem jest uszczelka wargowa, która jest odporna na podciśnienie i przeznaczona dla węży ssawno-tłocznych. Złącza dla węży tłocznych (o krótkiej końcówce do węża) posiadają natomiast uszczelkę nieodporną na podciśnienie.
Rodzaj materiału uszczelki zależy od materiału, z którego wykonane jest złącze:
- Złącza aluminiowe STORZ posiadają standardowo białą uszczelkę z gumy nitrylowej (NBR).
- Złącza mosiężne wyposażone są w czarną uszczelkę z NBR.
- Złącza nierdzewne wykorzystują uszczelkę z vitonu.
Zastosowanie i Weryfikacja

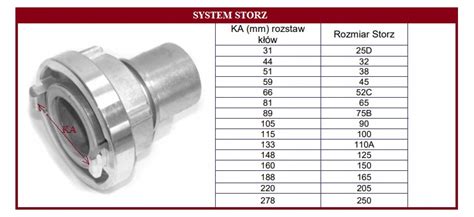

Złącza STORZ są przeznaczone do instalacji przesyłowych dla płynnych i sypkich substancji, a ich symetryczna budowa ułatwia łączenie. Weryfikację złącza STORZ można przeprowadzić poprzez pomiar odległości pomiędzy kłami, mierząc od strony wewnętrznej.
