Złącza Storz: Budowa, Zastosowanie i Dobór

Złącza Storz, znane również jako złącza strażackie lub hydrantowe, to innowacyjne rozwiązania zaprojektowane z myślą o szybkim i niezawodnym łączeniu węży oraz armatury. Ich geneza sięga końca XIX wieku, kiedy to Guido Storz opatentował swój wynalazek w Szwajcarii, tworząc standard dla strażackiej branży.

Historia i Geneza Złączy Storz

Złącza Storz zostały zaprojektowane przez Guido Storza i opatentowane w Szwajcarii. Ich pierwotnym przeznaczeniem było stworzenie standardowego złącza do węży i armatury strażackiej, co dało początek nazewnictwu "złącza strażackie" lub "hydrantowe". Od tego czasu zyskały one szerokie zastosowanie, wykraczając poza branżę pożarniczą.

Wszechstronne Zastosowanie Złączy Storz

Obecnie złącza Storz znajdują zastosowanie w wielu dziedzinach. Są one nieocenione w systemach przeciwpożarowych, ale także jako uniwersalne złącza ogólnoprzemysłowe do transportu płynnych i sypkich substancji. Można je spotkać w przemyśle chemicznym, spożywczym, rolnictwie, budownictwie, w systemach nawadniania, transportu ścieków, a także w autocysternach do przewozu materiałów sypkich.

Szczególnie w Polsce, Niemczech, Austrii i innych krajach europejskich, złącza Storz są standardem w:

• Pożarnictwie
• Przemyśle
• Instalacjach wodnych

Konstrukcja i Zasada Działania

Podstawową cechą złączy Storz jest ich symetryczna budowa. Po obu stronach złącza znajdują się zaczepy, które umożliwiają połączenie. Jedna część złącza to obrotowa nasada nałożona na końcówkę do węża i zabezpieczona pierścieniem z drutu, lub stała nasada połączona z gwintem. Połączenie dwóch złączy wymaga jedynie 1/4 obrotu, co gwarantuje szybkość i szczelność, eliminując potrzebę gwintowania.

Kluczowym elementem zapewniającym szczelność jest uszczelka umieszczona centralnie między identycznymi połówkami złącza. Właściwy docisk uzyskuje się dzięki zaczepom bagnetowym.

Zalety Złączy Storz

Główną zaletą złączy Storz jest ich łatwość i szybkość połączenia, wynikająca z symetrycznej budowy. Dodatkowe atuty to:

• Duża odporność na zanieczyszczenia
• Duży, niezaburzony przepływ
• Solidne i bezpieczne połączenie

Dzięki konstrukcji symetrycznej, złącza te są często określane jako "bezpłciowe" lub "bezmęskie", ponieważ obie strony są identyczne.

Materiały Produkcyjne i Ich Właściwości

Do produkcji złączy Storz wykorzystuje się różnorodne materiały, w tym:

• Aluminium
• Stal nierdzewna
• Mosiądz

Złącza Aluminiowe

Złącza aluminiowe występują w wersji kutej i odlewanej. Wersje kute charakteryzują się większą wytrzymałością i mogą być stosowane przy ciśnieniu roboczym do 16 bar. Standardowo wyposażane są w uszczelnienie NBR. Złącza aluminiowe są zalecane, gdy:

• Kluczowa jest niska waga i ergonomia (np. przy częstych połączeniach)
• Budżet jest ograniczony
• Instalacja nie pracuje w agresywnym środowisku chemicznym
• Wymagana jest szybka i ekonomiczna instalacja

Złącza aluminiowe są idealne do zastosowań w:

• Pożarnictwie (mobilne węże, samochody strażackie)
• Rolnictwie
• Ogrodnictwie
• Budownictwie
• Użyciu ogólnym - gdzie liczy się niska masa i ekonomia

Ważne: Złącza aluminiowe mogą ulegać korozji galwanicznej w środowisku morskim i nie powinny być tam stosowane.

Złącza ze Stali Nierdzewnej

Złącza ze stali nierdzewnej wybierane są w sytuacjach, gdy:

• Wymagana jest odporność na kwasy, zasady, chlor
• Połączenia muszą wytrzymać wyższe temperatury (do +200 °C) i ciśnienia (do 16 bar)
• Konieczna jest trwałość i brak korozji w długoterminowych aplikacjach

Zastosowania obejmują instalacje w przemyśle spożywczym, chemicznym, morskim, rafineriach, szpitalach - wszędzie tam, gdzie korozja, wysokie temperatury lub agresywne środowisko są znaczące.

Złącza ze stali nierdzewnej (AISI 316 / 1.4408) są odporne na wodę morską i mgłę solną.

Złącza Mosiężne

Złącza mosiężne zazwyczaj wyposażane są w uszczelki z gumy nitrylowej (NBR).

Rodzaje Uszczelek

W złączach Storz stosuje się różne rodzaje uszczelek:

• NBR (guma nitrylowa): Standardowo stosowana w złączach aluminiowych; nadaje się do wody i delikatnych chemikaliów. W złączach mosiężnych również stosowana.
• FKM (Viton): Stosowana przy złączach ze stali nierdzewnej; odporna na wysokie temperatury i agresywne chemikalia.

Standardowym uszczelnieniem, szczególnie dla węży ssawno-tłocznych, jest uszczelka wargowa, odporna na podciśnienie. Złącza dla węży tłocznych posiadają uszczelkę nieodporną na podciśnienie.

Dobór Złączy Storz

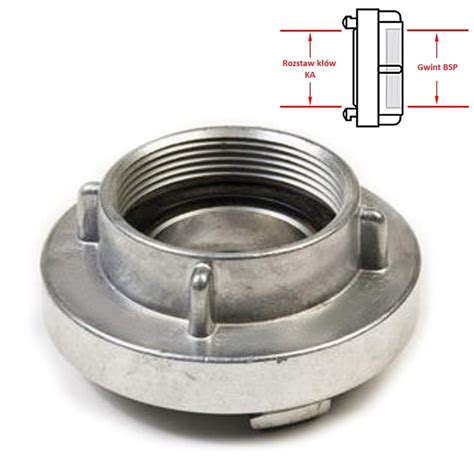

Kluczowym parametrem przy doborze złączy Storz jest rozstaw kłów (zaczepów). Mierzy się go od ich wewnętrznej strony. Rozstaw ten determinuje rozmiar złącza. Należy pamiętać, że łączone ze sobą złącza muszą mieć ten sam rozmiar.

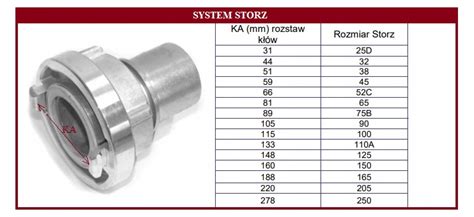

Typowe rozmiary i odpowiadające im rozstawy zaczepów:

• Rozmiar 25-D - Rozstaw 31 mm
• Rozmiar 32 - Rozstaw 44 mm
• Rozmiar 38 - Rozstaw 51 mm
• Rozmiar 45 - Rozstaw 59 mm
• Rozmiar 52-C - Rozstaw 66 mm
• Rozmiar 65 - Rozstaw 81 mm
• Rozmiar 75-B - Rozstaw 89 mm
• Rozmiar 90 - Rozstaw 105 mm
• Rozmiar 100 - Rozstaw 115 mm
• Rozmiar 110-A - Rozstaw 133 mm

Oprócz rozstawu zaczepów, przy doborze należy uwzględnić:

• Średnicę wewnętrzną węża lub przyłącza: Dla zapewnienia kompatybilności i szczelności.
• Rodzaj przyłącza: Króciec do węża, złącze z gwintem (wewnętrznym lub zewnętrznym), złącze obrotowe lub stałe, przyłącze kołnierzowe.

Dostępne Typy Złączy Storz

Złącza Storz występują w różnych konfiguracjach, w tym:

• Z króćcem do węża
• Z gwintem wewnętrznym
• Z gwintem zewnętrznym
• Redukcyjne (umożliwiające łączenie różnych rozmiarów)
• Z przyłączem kołnierzowym
• Zamykające - zaślepki
• Z obrotową tuleją (króciec obrotowy), zapobiegającą skręceniu węża

Porównanie Złączy Kutych i Odlewanych

Złącza Storz produkowane są metodą odlewania lub kucia. Firma INTERTECH zaleca stosowanie złączy z aluminium kutego, które wykazują większą odporność na uderzenia i zrywanie zaczepów.

• Złącza kute: Charakteryzują się większą wytrzymałością, mogą być stosowane do ciśnienia roboczego do 16 bar. Są bardziej odporne na pęknięcia i zrywanie zaczepów.
• Złącza odlewane: Mają mniejszą wytrzymałość i mogą zawieść przy dużym obciążeniu lub upadku. Zazwyczaj stosowane są do niskiego ciśnienia roboczego (maks. do 6 bar) i w mniej wymagających zastosowaniach.

Konserwacja i Konserwacja Złączy Storz

Aby zapewnić długą żywotność i niezawodność złączy Storz, zaleca się:

• Regularne sprawdzanie uszczelek i ich wymianę w razie zużycia, szczególnie po ekspozycji na oleje, chemikalia lub promieniowanie UV.
• Czyszczenie i smarowanie mechanizmu zaczepów, zwłaszcza po zastosowaniu w agresywnym środowisku.
• Demontaż, przemycie wodą i oczyszczenie mechaniczne, a następnie smarowanie punktów obrotu i zaczepów po pracy w trudnych warunkach.

W instalacjach krytycznych lub pożarniczych zaleca się przegląd co 6 miesięcy, obejmujący kontrolę zużycia zaczepów, sprawdzenie uszczelki oraz czyszczenie i smarowanie mechanizmu obrotowego.

Akcesoria i Kompatybilność

Dostępne są również różnego rodzaju akcesoria, takie jak:

• Uszczelki zapasowe
• Zaślepki (również z łańcuchem)
• Redukcje, trójniki, adaptery
• Uchwyty, obejmy i klucze do złączy
• Złącza z gwintem, kołnierzem, obrotowe

Złącza Storz są standardem w systemach SAP i hydrantowych w Polsce i wielu krajach UE. Chociaż są to różne standardy, złącza Storz mogą być łączone z systemem Camlock za pomocą odpowiednich adapterów.

Potencjalne Problemy i Ich Rozwiązywanie

Możliwe problemy związane z użytkowaniem złączy Storz obejmują:

• Pęknięcie zaczepów przy uderzeniu (szczególnie w wersjach odlewanych)
• Zużycie uszczelki powodujące nieszczelność
• Korozja w przypadku niewłaściwego doboru materiału
• Wygięcie tulei przy nieprawidłowym montażu lub uderzeniu

W przypadku niezgodności wymiarowych, dostępne są złącza redukcyjne umożliwiające łączenie różnych rozmiarów.

Złącza Storz a Transport Wody Pitnej

Tak, złącza Storz, zarówno aluminiowe, jak i ze stali nierdzewnej, są zgodne z zastosowaniami związanymi z transportem wody pitnej, pod warunkiem doboru odpowiedniej uszczelki (NBR lub Viton).

Specyficzne Zastosowania

Dzięki swojej konstrukcji, złącza Storz są stosowane również w:

• Przemysł spożywczy: Transport cieczy i środków sypkich.
• Rolnictwo: Nawadnianie, transport substancji.
• Transport cysternami: Woda, ciecze ropopochodne, kwasy, fekalia.
• Systemy SAP i hydrantowe.

Podsumowanie Kluczowych Cech

Złącza Storz to:

• Symetryczne: Brak podziału na część męską i żeńską.
• Szybkie w montażu: Wymagają tylko 1/4 obrotu.
• Niezawodne: Zapewniają szczelne połączenie.
• Wszechstronne: Znajdują zastosowanie w wielu branżach.
• Wytrzymałe: Wykonane z wysokiej jakości materiałów.
