Złącza STORZ to szybkozłącza typu symetrycznego, które zrewolucjonizowały sposób łączenia przewodów w pożarnictwie oraz przemyśle. Zostały wymyślone w 1882 roku przez inżyniera z Frankfurtu nad Menem, Carla Augusta Guido Storza, a opatentowane w 1893 roku (patent nr US489107 A). W Polsce potocznie nazywane są złączami strażackimi lub złączami hydrantowymi.
Konstrukcja i zasada działania
Kluczową cechą złączy STORZ jest ich symetryczna budowa - można powiedzieć, że są to złącza „bezpłciowe”. W odróżnieniu od wielu innych typów armatury, nie dzielą się one na część męską i żeńską; obie połówki są identyczne. Mechanizm łączy się za pomocą haków zaciskających z kołnierzem podczas obrotu. Do pełnego zamknięcia wystarczy zaledwie ćwierć obrotu (ok. 120°), co zapewnia błyskawiczne i sprawne skompletowanie instalacji.
- Szczelność: Wewnątrz złącza znajduje się uszczelka, która gwarantuje szczelność połączenia.
- Obsługa: Do całkowitego zamknięcia złączy często używa się kluczy hakowych.
- Wydajność: Konstrukcja zapewnia duży, niezakłócony przelot medium, co jest kluczowe dla efektywności pracy.
Dobór rozmiaru złącza

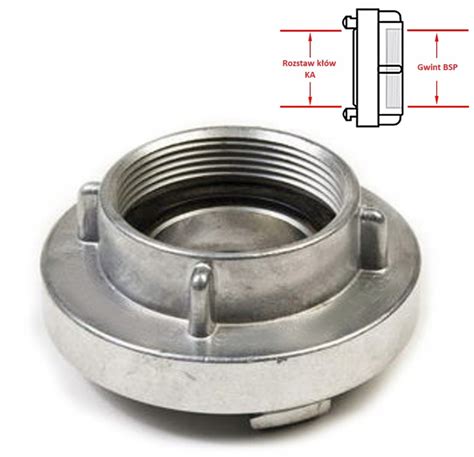

Rozmiary złączy określa się rozstawem zaczepów (haków), mierzonym od ich wewnętrznej strony. Aby połączyć dwa złącza, muszą one posiadać ten sam rozstaw. W przypadku konieczności połączenia elementów o różnych rozmiarach, należy zastosować złącze redukcyjne.
| Rozmiar | Rozstaw zaczepów (mm) |
|---|---|
| 25-D | 31 mm |
| 32 | 44 mm |
| 52-C | 66 mm |
| 75-B | 89 mm |
| 110-A | 133 mm |
Materiały i wytrzymałość
Złącza produkowane są z aluminium, stali nierdzewnej lub mosiądzu. W przypadku aluminium wyróżniamy dwie metody produkcji:
- Odlewanie: Tańsze, ale o mniejszej wytrzymałości mechanicznej.
- Kucie: Zalecane przez ekspertów, wykazuje większą odporność na uderzenia i zrywanie zaczepów, co pozwala na mocniejsze zaciśnięcie złącza.
Złącza kute mogą pracować przy ciśnieniu roboczym nawet do 16 bar, podczas gdy wersje odlewane zazwyczaj ograniczane są do 6 bar. W środowiskach agresywnych chemicznie lub morskich zaleca się stosowanie stali nierdzewnej (AISI 316) z uszczelkami typu Viton (FKM), co zapobiega korozji galwanicznej.
Zastosowanie w przemyśle i pożarnictwie
Dzięki szybkości łączenia i niezawodności, złącza te znalazły zastosowanie w wielu gałęziach gospodarki:
- Pożarnictwo: Standardowe wyposażenie aut strażackich, węży i hydrantów.
- Przemysł: Cysterny przewożące ciecze ropopochodne, kwasy, wodę lub fekalia.
- Rolnictwo i budownictwo: Systemy nawadniania oraz transport substancji sypkich.
- Przemysł spożywczy: Dzięki możliwości doboru odpowiednich uszczelek (NBR lub Viton), złącza stosuje się w transporcie mediów pitnych.
Wskazówki eksploatacyjne
Aby zapewnić długą żywotność armatury, zaleca się:
- Regularną kontrolę zużycia zaczepów oraz stanu uszczelek (szczególnie po ekspozycji na UV lub chemikalia).
- Czyszczenie i smarowanie mechanizmu zaczepów, zwłaszcza po pracy w brudnym środowisku.
- W przypadku instalacji krytycznych - przeglądy co 6 miesięcy.
- Unikanie łączenia elementów z różnych metali w środowisku morskim, aby zapobiec korozji.
