Złącza Storz: Kompleksowy Przewodnik po Standardzie Strażackim i Przemysłowym

System Storz to rodzaj złączy, który został zaprojektowany przez Carla Augusta Guido Storza w 1882 roku i opatentowany w Szwajcarii w 1890 roku, a następnie w 1893 roku. W Polsce i wielu innych krajach europejskich jest on powszechnie znany jako złącza strażackie lub hydrantowe, ponieważ zostały pierwotnie zaprojektowane jako standardowe złącza do węży i armatury strażackiej.

Złącza Storz charakteryzują się unikalną, symetryczną budową części przyłączeniowych, co oznacza, że obie łączone części (wtyk i gniazdko) są identyczne. Ta bezpłciowa konstrukcja eliminuje potrzebę posiadania oddzielnych części męskich i żeńskich, co znacznie ułatwia szybkie i pewne łączenie, bez względu na stronę.

Charakterystyka i Zasada Działania Złączy Storz

Po obu stronach złącza strażackiego umieszczone są zaczepy. Jest to obrotowa nasada nałożona na końcówkę do węża i zabezpieczona pierścieniem z drutu lub stała nasada połączona z gwintem. Do połączenia złączy Storz wystarczy jedynie ¼ obrotu (około 120°), co gwarantuje szybkie i szczelne połączenie bez gwintowania.

Zalety Użytkowania Złączy Storz

Złącza Storz cieszą się niesłabnącą popularnością ze względu na swoje liczne zalety:

• Łatwość i szybkość połączenia: Dzięki symetrycznej budowie i prostemu mechanizmowi obrotowemu, montaż jest niezwykle szybki i intuicyjny.
• Duża odporność na zanieczyszczenia: Konstrukcja złączy sprawia, że są one mało wrażliwe na różnego rodzaju zanieczyszczenia oraz urazy mechaniczne.
• Duży, niezaburzony przepływ: Charakteryzują się dosyć dużą średnicą przelotu, co zapewnia efektywny transport mediów.
• Uniwersalność: Złącza te są przystosowane do pracy zarówno z ciśnieniem (do 16 bar), jak i podciśnieniem, oraz umożliwiają przesyłanie różnorodnych mediów, zarówno płynnych, jak i sypkich.

Materiały Wykonania i Rodzaje Uszczelnień

Do produkcji złączy Storz wykorzystywane są różne materiały, w zależności od zastosowania i wymaganych właściwości:

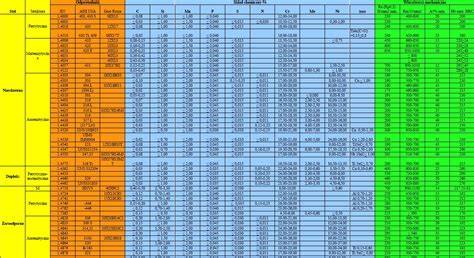

Materiały Konstrukcyjne

• Aluminium (AL): Stopy aluminium charakteryzują się dużą wytrzymałością, twardością i niską wagą. Są odporne na korozję, co sprawia, że są idealne do zastosowań, gdzie liczy się niska masa i ekonomia, np. w pożarnictwie (mobilne węże, samochody strażackie), rolnictwie, ogrodnictwie i budownictwie. Złącza aluminiowe wykonywane są w wersji kutej i odlewanej. Wersje kute oferują większą odporność mechaniczną i mogą być stosowane do ciśnienia roboczego 16 bar, podczas gdy wersje odlewane mają mniejszą wytrzymałość (zazwyczaj do 6 bar) i są przeznaczone do mniej wymagających zastosowań. Anodowanie może zwiększyć odporność stopu na zużycie i przetarcia.
• Stal nierdzewna (SS, np. AISI 316 / 1.4408): Wybierana jest, gdy wymagana jest odporność na kwasy, zasady, chlor, wysokie temperatury (do +200 °C) i ciśnienia (do 16 bar), a także trwałość i brak korozji w długoterminowych aplikacjach. Stosuje się je w przemyśle chemicznym, petrochemicznym, spożywczym, morskim, rafineriach i szpitalach. Złącza ze stali nierdzewnej są odporne na wodę morską i mgłę solną.
• Mosiądz (MS): Używany przede wszystkim w przemyśle stoczniowym.

Rodzaje Uszczelnień

Właściwy dobór uszczelnienia jest kluczowy dla zapewnienia szczelności i trwałości połączenia:

• NBR (Guma nitrylowa, potocznie guma olejoodporna): Jest kopolimerem butadienu i akrylonitrylu. Standardowo stosowana w złączach aluminiowych i mosiężnych, do wody i delikatnych chemikaliów. Może pracować w temperaturach od -20°C do +70°C dla gorącej wody lub nawet +164°C dla pary wodnej. Wykazuje odporność na oleje silnikowe, opałowe, smary, płyny hydrauliczne, węglowodory alifatyczne, benzynę, alkohole, wodne roztwory soli, rozcieńczone kwasy i zasady. Jest odporna na ścisk i wysokie ciśnienia. Dostępna w kolorze białym (np. z dopuszczeniem KTW do wody pitnej) i czarnym.
• FKM (Viton, kauczuk fluorowy): Charakteryzuje się bardzo dużą odpornością cieplną i chemiczną. Stosowany przy złączach ze stali nierdzewnej, do wysokich temperatur i agresywnych chemikaliów. Jest odporny na próżnię, promieniowanie UV, ozon, oleje i smary mineralne, węglowodany aromatyczne i alifatyczne, kwasy nieorganiczne oraz trudnopalne ciecze hydrauliczne.
• EPDM (Kauczuk etylenowo-propylenowo-dienowy): Syntetyczny kauczuk stosowany w niektórych uszczelkach ssąco-tłocznych.
• Silikon: Stosowany również w niektórych uszczelkach ssąco-tłocznych, charakteryzuje się odpornością termiczną i chemiczną, niepalnością i dobrą elektroizolacyjnością.

Uszczelka umieszczona centralnie między identycznymi połówkami Storz zapewnia samoszczelność po złączeniu i obróceniu elementów. Właściwy docisk uzyskuje się dzięki zaczepom bagnetowym.

Typy Złączy Storz i Ich Zastosowania

Złącza Storz są dostępne w wielu konfiguracjach, co rozszerza ich zastosowanie poza pożarnictwo:

Różnorodność Konstrukcji

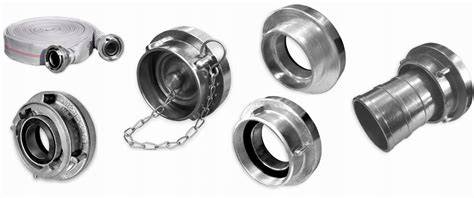

Złącza Storz występują jako:

• Z króćcem do węża (w wersji tłocznej i ssąco-tłocznej)
• Z gwintem wewnętrznym (zgodnym z EN ISO 228), również obrotowe
• Z gwintem zewnętrznym (zgodnym z EN ISO 228), również obrotowe
• Redukcyjne, umożliwiające łączenie złączy o różnych rozstawach zaczepów
• Z przyłączem kołnierzowym, obrotowe
• Zamykające (zaślepki), dostępne w aluminium i stali nierdzewnej (również z łańcuchem)
• Z króćcem do węży z tworzyw sztucznych
• Z króćcem do węża pod obejmy skorupowe
• Z zabezpieczeniem przeciw rozłączaniu, stosowane w aplikacjach wymagających dodatkowego zabezpieczenia przed niepożądanym rozpięciem.

Szerokie Zastosowanie

Oprócz pierwotnego przeznaczenia w pożarnictwie (mobilne węże, samochody strażackie, systemy przeciwpożarowe, hydranty, cysterny z wodą, pojazdy pożarnicze), złącza Storz są powszechnie stosowane jako złącza ogólnoprzemysłowe do transportu płynnych i sypkich substancji w wielu sektorach, m.in.:

• Przemysł chemiczny i petrochemiczny: Do przesyłania cieczy ropopochodnych, kwasów, chemikaliów, w rafineriach.
• Przemysł spożywczy: Dzięki dużej średnicy i prostocie przepływu, są stosowane do transportu cieczy i środków sypkich.
• Rolnictwo i ogrodnictwo: W systemach nawadniania i do transportu różnych substancji.
• Budownictwo: Do transportu wody, materiałów ciernych.
• Transport ścieków: W systemach transportu fekaliów.
• Autocysterny: Do przewozu substancji sypkich.

Złącza Storz z gwintem wewnętrznym lub zewnętrznym są powszechnie montowane fabrycznie na cysternach, beczkowozach czy pojazdach asenizacyjnych, a także w wielu instalacjach przemysłowych, adaptując urządzenia z przyłączami gwintowanymi do systemu Storz.

Zgodność z Wodą Pitną

Złącza Storz, zarówno aluminiowe, jak i ze stali nierdzewnej, są zgodne z zastosowaniami związanymi z transportem wody pitnej, pod warunkiem dobrania odpowiedniej uszczelki (NBR lub Viton z dopuszczeniem KTW).

Dobór Rozmiaru Złącza Storz

Rozmiar złącza Storz jest kluczowy dla prawidłowego połączenia i bezpieczeństwa instalacji. Określa się go na dwa sposoby:

1. Tradycyjne oznaczenie związane ze średnicą nominalną węża (np. 52-C, 75-B, 110-A).
2. Rozstaw wewnętrzny zaczepów (Ka-distance lub lug spacing): Jest to odległość mierzona od wewnętrznej strony kłów. Rozstaw zaczepów determinuje rozmiar złącza. Należy pamiętać, że łączone ze sobą złącza muszą mieć ten sam rozstaw zaczepów.

W przypadku niezgodności wymiarowych, dostępne są redukcje Storz, które umożliwiają łączenie złączy o różnych rozstawach zaczepów (np. redukcja 89 mm → 66 mm).

Tabela Rozmiarów Złączy Storz (rozstaw zaczepów)

Konserwacja i Bezpieczne Użytkowanie

Aby zapewnić długotrwałe i bezproblemowe działanie złączy Storz, należy przestrzegać kilku zasad:

• Wybieraj złącza kute zamiast odlewanych, minimalizując ryzyko pęknięć i zrywania zaczepów, szczególnie w wymagających zastosowaniach.
• Regularnie sprawdzaj uszczelki i wymieniaj je w razie zużycia, zwłaszcza po ekspozycji na oleje, chemikalia lub promieniowanie UV.
• Czyść i smaruj mechanizm zaczepów, szczególnie po zastosowaniu w brudnym lub agresywnym środowisku. Zaleca się demontaż, przemycie wodą i oczyszczenie mechaniczne, a następnie smarowanie punktów obrotu i zaczepów.
• W instalacjach krytycznych lub pożarniczych zaleca się przegląd co 6 miesięcy, obejmujący kontrolę zużycia zaczepów, sprawdzenie uszczelki oraz czyszczenie i smarowanie mechanizmu obrotowego.
• Przy agresywnych warunkach lub mediach zawsze preferuj stal nierdzewną z uszczelką Viton. Aluminium może ulegać korozji galwanicznej w środowisku morskim.

Potencjalne Problemy

Mimo swojej wytrzymałości, złącza Storz mogą ulec uszkodzeniu w wyniku:

• Pęknięcia zaczepów przy uderzeniu (szczególnie w wersjach odlewanych).
• Zużycia uszczelki powodującego nieszczelność.
• Korozji w przypadku niewłaściwego doboru materiału.
• Wygięcia tulei przy nieprawidłowym montażu lub uderzeniu.

Kompatybilność i Akcesoria

Złącza Storz charakteryzują się wysoką kompatybilnością i dostępnością szerokiej gamy akcesoriów.

Łączenie z Innymi Instalacjami

Dzięki przyłączom gwintowym lub kołnierzowym, złącza Storz można zamontować do rur stalowych, PE, PEX, mosiężnych, nierdzewnych, za pomocą odpowiednich przejściówek.

Kompatybilność z Camlock

Złącza Storz i Camlock to różne standardy, które wymagają zastosowania adaptera do połączenia.

Dostępne Akcesoria

Oferta akcesoriów Storz jest szeroka i obejmuje m.in.:

• Uszczelki zapasowe (NBR, FKM/Viton, EPDM, silikon).
• Zaślepki (aluminiowe i ze stali nierdzewnej, również z łańcuchem).
• Redukcje, trójniki, adaptery.
• Uchwyty, obejmy i klucze do złączy (np. hakowe).
• Dysze i prądownice.
• Rozdzielacze i zawory, stojaki hydrantowe.
• Elementy zabezpieczające przed rozłączaniem.

Dzięki symetrycznej konstrukcji możliwa jest wymiana tylko jednej połówki złącza, pod warunkiem, że nowy element ma identyczny rozstaw zaczepów (Ka) i odpowiednią średnicę.
