Złącza zaczepowe symetryczne, powszechnie nazywane złączami strażackimi, to niezwykle wszechstronne elementy łączące, które charakteryzują się przede wszystkim symetryczną budową części przyłączeniowych. W praktyce oznacza to, że obie łączone części w danym złączu - wtyk i gniazdko - są identyczne. Taka konstrukcja zapewnia szybkie i proste połączenie, wymagające jedynie przyłożenia do siebie obu części, a następnie dociśnięcia i wykonania jednej czwartej obrotu dla całkowitego zamknięcia. Połączenie wykonane w ten sposób jest solidne i bezpieczne.
Dodatkowo, złącza te cechują się dużą i niezaburzoną średnicą przelotu, a także bardzo małą wrażliwością na różnego rodzaju zanieczyszczenia oraz urazy mechaniczne, co przekłada się na ich niezawodność w trudnych warunkach.
Historia i Rozwój Złączy STORZ
Historia złączy zaczepowych symetrycznych STORZ sięga roku 1882, kiedy to zostały zaprojektowane przez niemieckiego inżyniera i wynalazcę Carla Augusta Guido Storza z Frankfurtu nad Menem. Opatentowano je w 1890 roku w Szwajcarii. Złącza STORZ bardzo szybko zyskały popularność w wielu europejskich krajach, stając się standardowym rozwiązaniem do węży i armatury strażackiej. Z tego właśnie powodu nazywane są powszechnie złączami strażackimi lub nasadami hydrantowymi.
Obecnie STORZ stanowi standard w krajach takich jak Portugalia, Dania, Niemcy, Austria, Szwajcaria, Szwecja, Holandia, Izrael, Grecja, a także w Australii, Stanach Zjednoczonych i Polsce. Podobnie jak w przypadku innych typów złączy zaczepowych symetrycznych, znajdują one szerokie zastosowanie jako złącza ogólno-przemysłowe. Wykorzystuje się je w przemyśle chemicznym i spożywczym, w budownictwie, rolnictwie, w różnego rodzaju systemach nawadniania, do przewożenia ścieków, w autocysternach do przewozu materiałów sypkich i w wielu innych obszarach, z powodzeniem zastępując połączenia gwintowane.
Konstrukcja i Materiały
Złącza STORZ są konstrukcjami symetrycznymi, określanymi również jako bezpłciowe, co odróżnia je od wielu innych typów złączy posiadających części żeńskie i męskie. Standardowe złącze STORZ posiada dwa zaczepy umieszczone na specjalnej obrotowej nasadzie, która jest nałożona na końcówkę węża i zabezpieczona pierścieniem z drutu. Alternatywnie, zaczepy mogą być umieszczone na stałej nasadzie z gwintem, nakręconej na gwint instalacji rurowej, np. hydrantu.
Złącza STORZ produkowane są z różnych materiałów, aby sprostać specyficznym wymaganiom aplikacji:
- Aluminium (AL): Najpopularniejszy materiał. Złącza aluminiowe mogą być wytwarzane metodą odlewania lub kucia.
- Mosiądz (MS): Wykorzystywany przede wszystkim w przemyśle stoczniowym.
- Stal szlachetna (SS): Oferuje wysoką odporność na korozję.
- Materiały mieszane.
Wersje odlewane z aluminium charakteryzują się ciśnieniem roboczym do 6 bar i są wykorzystywane do prostych, mniej odpowiedzialnych zastosowań. Natomiast złącza odkuwane osiągają ciśnienie robocze do 16 bar i są preferowane w gaszeniu pożarów, gdzie wymagana jest gwarancja bezpieczeństwa i trwałości. Złącza odlewane charakteryzują się znacznie mniejszą wytrzymałością i potencjalną możliwością wystąpienia wad odlewniczych w porównaniu do złączy odkuwanych. Złącza STORZ mogą pracować zarówno na podciśnienie, jak i na ciśnienie do 16 bar.
Uszczelnienia w Złączach STORZ
Odpowiednie uszczelnienie jest kluczowe dla efektywności złączy STORZ. Standardowo, aluminiowe złącza wyposażone są w uszczelki z białej gumy NBR. Inne wersje materiałowe, takie jak mosiężne, często posiadają uszczelki z czarnej gumy NBR, natomiast złącza ze stali nierdzewnej zazwyczaj wykorzystują uszczelki z Vitonu.
Rodzaje Uszczelek Dostępnych dla Złączy STORZ:
- Uszczelki do złączy tłocznych:
- Uszczelka do złączy STORZ z gumy NBR w kolorze czarnym.
- Uszczelka do złączy STORZ z gumy NBR w kolorze białym.
- Uszczelka do złączy STORZ z VITONU, gumy fluorowej.
- Uszczelka do złączy STORZ z dopuszczeniem KTW do wody pitnej w kolorze białym.
- Uszczelki do złączy ssąco-tłocznych:
- Uszczelka do złączy STORZ z gumy NBR w kolorze czarnym.
- Uszczelka do złączy STORZ z gumy NBR w kolorze białym.
- Uszczelka do złączy STORZ z gumy EPDM.
- Uszczelka do złączy STORZ z silikonu.
- Uszczelka do złączy STORZ z VITONU, gumy fluorowej.
- Uszczelka do złączy STORZ z dopuszczeniem KTW do wody pitnej w kolorze białym.
Charakterystyka Materiałów Uszczelniających:
- Guma NBR (kauczuk akrylonitrylo-butadienowy): Znana również jako guma olejoodporna, jest popularnym materiałem gumowym, stosowanym do produkcji podkładek i uszczelek pracujących statycznie w stanie nierozciągniętym. Charakteryzuje się dobrą odpornością na ściskanie i wysokie ciśnienia pracy, a także na oleje.
- Guma Viton (kauczuk fluorowy): Kopolimer monomerów, wyróżnia się bardzo dużą odpornością cieplną i chemiczną. Dzięki zawartości fluoru jest niepalna. Produkty z Vitonu, takie jak uszczelnienia, cechują się stabilnością wymiarów i właściwościami samosmarującymi. Materiał ten jest odporny na próżnię, promieniowanie UV, ozon, oleje i smary mineralne, węglowodory aromatyczne i alifatyczne, kwasy nieorganiczne (siarkowy, fosforowy, solny, azotowy) oraz trudnopalne ciecze hydrauliczne na bazie fosforoestrów i węglowodorów chlorowanych (HSC). Viton jest wykorzystywany w elektrowniach (węglowych, gazowych, olejowych, petrochemicznych, atomowych).
- Guma EPDM (syntetyczny kauczuk): Należy do rodziny elastomerów. W składzie zawiera membranę (etyleno-propyleno-dienowego-monomer), sadzę techniczną, ił, olej techniczny, siarkę i stabilizatory. Powstaje w wyniku wulkanizacji.
- Silikony (syntetyczne polimery krzemoorganiczne): Charakteryzują się niepalnością, odpornością termiczną i chemiczną, odpornością na promieniowanie ultrafioletowe, dobrą elektroizolacyjnością i smarnością. Znajdują zastosowanie w wielu branżach, m.in. jako oleje i smary, składniki lakierów i kauczuków, materiały uszczelniające w budownictwie, w medycynie (opatrunki, implanty, soczewki kontaktowe), we włókiennictwie oraz w przemyśle do budowy form.
Wymiarowanie i Rodzaje Złączy STORZ

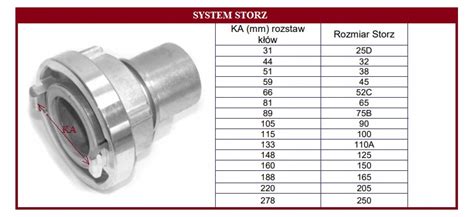

Rozmiar danego złącza STORZ może być określany na dwa sposoby: tradycyjnym oznaczeniem związanym ze średnicą nominalną węża (np. 52-B) lub poprzez rozstaw wewnętrzny zaczepów. Aby połączyć ze sobą dwa złącza STORZ, muszą mieć one ten sam rozstaw zaczepów. W przypadku konieczności połączenia złączy o różnych rozstawach zaczepów, niezbędne jest użycie złącza redukcyjnego.
Przykładowe Rodzaje Złączy Zaczepowych STORZ:
- Złącza zaczepowe STORZ z króćcem do węża w wersji tłocznej.
- Złącza zaczepowe STORZ z króćcem do węża w wersji ssąco-tłocznej.
- Złącza zaczepowe STORZ z gwintem wewnętrznym.
- Złącza zaczepowe STORZ z gwintem zewnętrznym.
- Złącza zaczepowe STORZ z gwintem wewnętrznym obrotowe.
- Złącza zaczepowe STORZ z gwintem zewnętrznym obrotowe.
- Złącza zaczepowe STORZ z króćcem do węży z tworzyw sztucznych.
- Złącza zaczepowe STORZ z króćcem do węża pod obejmy skorupowe.
- Złącza zaczepowe STORZ zamykające.
Adaptor STORZ z Gwintem Wewnętrznym BSP
Adaptor STORZ z gwintem wewnętrznym BSP jest przeznaczony do instalacji przesyłowych dla płynnych i sypkich substancji. W kontekście złącza strażackiego z gwintem wewnętrznym 89mm, taki adaptor łączy funkcje złącza STORZ z uniwersalnością gwintu BSP, umożliwiając integrację z szeroką gamą systemów rurowych.
Charakteryzuje się dużą, niezaburzoną średnicą przelotu oraz symetryczną budową części przyłączeniowej, co ułatwia łączenie. Adaptor ten jest szeroko stosowany w pożarnictwie, systemach nawadniających, przemyśle chemicznym, spożywczym, rolnictwie i wielu innych sektorach.
Dostępny jest w wersji odkuwanej o ciśnieniu roboczym do 16 bar oraz w wersji odlewanej, charakteryzującej się znacznie mniejszą wytrzymałością, z ciśnieniem roboczym do 6 bar. Materiałem wykonania jest zazwyczaj aluminium.
Zastosowanie i Popularność Złączy STORZ
Złącza STORZ cieszą się niesłabnącą i zasłużoną popularnością, głównie ze względu na ich szerokie zastosowanie, które znacznie wykracza poza wykorzystanie w aparaturze strażackiej. Idealnie sprawdzają się przy transporcie wody, budowie różnego rodzaju instalacji, a także jako złącza ogólnoprzemysłowe do płynnych i sypkich substancji. Można je znaleźć w przemyśle chemicznym, spożywczym, rolnictwie, budownictwie, w systemach nawadniania i transportu ścieków, a także w autocysternach do przewozu substancji sypkich.
Nie bez znaczenia jest też duży wybór różnego rodzaju złączy oraz szeroka gama dostępnych rozmiarów, a także prostota i szybkość działania. Po obu stronach złącza strażackiego STORZ umieszczone są specjalne zaczepy - obrotowa nasada nakładana na końcówkę węża i zabezpieczona pierścieniem z drutu, lub nasada na stałe połączona z gwintem. Do połączenia złączy strażackich wystarczy tylko jedna czwarta obrotu, co zapewnia solidne i bezpieczne połączenie.
