Tablice informacyjne wskazujące lokalizację hydrantów są niezbędnym elementem każdego systemu ochrony przeciwpożarowej. Ich głównym celem jest ułatwienie szybkiego dostępu do hydrantu w przypadku pożaru, co jest kluczowe dla sprawnej i skutecznej akcji gaśniczej. Prawidłowe oznakowanie i usytuowanie hydrantów, zarówno wewnętrznych, jak i zewnętrznych, ma bezpośredni wpływ na bezpieczeństwo ludzi i mienia.
Znaczenie Hydrantów w Systemach Przeciwpożarowych
Hydrant zewnętrzny jest integralną częścią sieci wodociągowej, stanowiącej źródło wody do celów przeciwpożarowych. Hydranty te umożliwiają pobór wody bezpośrednio z sieci do gaszenia pożarów oraz zaopatrywania w wodę pojazdów straży pożarnej.
Hydranty wewnętrzne z kolei stanowią element przeciwpożarowej instalacji wodociągowej wewnątrz budynków i obiektów budowlanych, umożliwiając szybkie podjęcie działań gaśniczych już na wczesnym etapie rozwoju pożaru.
Wymogi Prawne i Techniczne dla Hydrantów
Zgodnie z Prawem budowlanym, obiekt budowlany należy projektować i budować w sposób zapewniający spełnienie podstawowych wymagań dotyczących bezpieczeństwa pożarowego. Dla niektórych obiektów konieczne jest zapewnienie przeciwpożarowego zaopatrzenia w wodę do zewnętrznego gaszenia pożaru. Szczegółowe wytyczne zawarte są w rozporządzeniu Ministra Spraw Wewnętrznych i Administracji z dnia 24 lipca 2009 r. w sprawie przeciwpożarowego zaopatrzenia w wodę oraz dróg pożarowych. Rozporządzenie to określa również sposoby określania wymaganej ilości wody do celów ppoż.
Parametry Techniczne i Lokalizacja Hydrantów Zewnętrznych
Sieci wodociągowe będące źródłem wody do celów ppoż. powinny być zasilane z pompowni przeciwpożarowej, zbiornika wieżowego, studni lub innych urządzeń, które zapewniają wymaganą wydajność i odpowiednie ciśnienie w hydrantach zewnętrznych przez co najmniej 2 godziny. Przepisy wskazują, że sieci wodociągowe ppoż. powinno wykonywać się jako sieci obwodowe. Poza obszarami miejskimi, gdzie łączna wymagana ilość wody nie przekracza 20 dm³/s, dopuszczalna jest jednak budowa sieci rozgałęzieniowej. Dopuszcza się również budowę rozgałęzień z sieci obwodowej w celu zasilania hydrantów zewnętrznych.
Hydranty zewnętrzne to urządzenia umożliwiające pobór wody do celów przeciwpożarowych bezpośrednio z sieci wodociągowych. Powinny one zapewniać ciśnienie nie mniejsze niż 0,1 MPa oraz wydajność nie mniejszą niż 5 dm³/s dla hydrantu nadziemnego DN 80 (dla pożaru gaszonego przez okres minimum 2 h), a także maksymalne ciśnienie hydrostatyczne w sieci wodociągowej przeciwpożarowej nie większe niż 1,6 MPa. Przepisy wskazują, że hydranty strażackie zainstalowane na sieci wodociągowej ppoż. powinny być wyposażone w odcięcia, które umożliwiają odłączenie ich od sieci.
Na sieci wodociągowej ppoż. stosuje się przede wszystkim hydranty zewnętrzne nadziemne o średnicy nominalnej DN 80. Możliwe jest instalowanie hydrantów podziemnych DN 80, jeśli instalacja hydrantów nadziemnych jest szczególnie utrudniona lub niewskazana. Dla zapewnienia możliwości intensywnego czerpania wody na sieciach wodociągowych o średnicy nominalnej nie mniejszej niż DN 250 powinny być instalowane hydranty nadziemne DN 100 lub DN 150.
Hydranty zewnętrzne umieszcza się wzdłuż dróg i ulic, a także przy ich skrzyżowaniach, w odległościach od siebie wynoszących maksymalnie 150 metrów. Przy hydrancie należy przewidzieć stanowisko czerpania wody o wymiarach, które zapewniają swobodny dostęp. Przepisy wskazują również maksymalną odległość hydrantu od zewnętrznej krawędzi jezdni / drogi / ulicy - 15 metrów, oraz od obiektu budowlanego - 150 metrów (w przypadku obiektów chronionych - 75 metrów).
Parametry i Lokalizacja Hydrantów Wewnętrznych

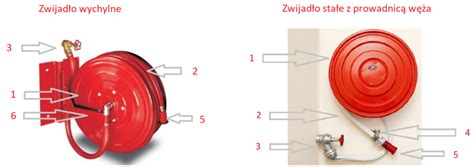

Hydranty wewnętrzne stanowią element systemu ppoż. projektowanego osobno dla każdego budynku i obiektu budowlanego, z uwzględnieniem przeznaczenia budynku, sposobu jego użytkowania (np. budynek mieszkalny, biurowiec, hotel), wielkości, wysokości (ilości kondygnacji) oraz układu poszczególnych pomieszczeń. W obiektach budowlanych stosuje się następujące rodzaje hydrantów wewnętrznych:
- hydrant 25 i hydrant 33 - z wężem półsztywnym o średnicy węża 25 lub 33 mm,
- hydrant 52 - z wężem płasko składanym,
- zawór 52 - niewyposażony w wąż pożarniczy.
Minimalna wydajność poboru wody może wynosić 2,5 l/s dla zaworu 42 i 1,0 l/s dla hydrantu 25, a minimalne ciśnienie mierzone na zaworze dla minimalnej wydajności w obydwu przypadkach wynosi 0,2 MPa. Hydranty wewnętrzne wyróżnia się jako natynkowe i wnękowe, w zależności od sposobu montażu.
Oznakowanie Hydrantów Zewnętrznych i Wewnętrznych
Skuteczność działań służb pożarniczych zależy od prawidłowego zaprojektowania całego systemu, czyli m.in. właściwego rozmieszczenia i oznaczenia hydrantów. Hydranty powinny być dobrze widoczne i łatwo dostępne, tak by w razie zagrożenia móc z nich skorzystać w jak najkrótszym czasie.
Oznakowanie Hydrantów Zewnętrznych
Znak ppoż „Hydrant zewnętrzny” P (28P) to tablica informacyjna wskazująca lokalizację hydrantu zewnętrznego. Do oznakowania hydrantów zewnętrznych stosuje się biało-czerwone tabliczki i znaki przestrzenne zgodne z normą Znaki bezpieczeństwa. Techniczne środki przeciwpożarowe, posiadające świadectwo dopuszczenia CNBOP. Znak hydrantowy to tabliczka w biało-czerwonym kolorze (czerwone paski na zewnątrz, biały pasek wewnątrz) z wpisaną w jej środek czarną literą „H” na białym tle. Hydranty zewnętrzne nadziemne mają często kolor czerwony, co dodatkowo poprawia ich widoczność.
Znak hydrantowy może być umiejscowiony bezpośrednio na hydrancie lub na wysięgniku, który zdecydowanie podnosi widoczność urządzenia i może być niezbędny w odniesieniu do hydrantów zlokalizowanych na terenach zielonych, w lekkich zagłębianiach terenów lub na wzniesieniach, gdy istnieje ryzyko przysłonięcia urządzenia przez roślinność. Oprócz tradycyjnych tabliczek z piktogramem, do oznakowania hydrantu zewnętrznego można stosować również znaki przestrzenne (znaki 3D), dobrze widoczne z każdej strony.
Do wskazania lokalizacji hydrantów podziemnych stosuje się czerwone tablice orientacyjne (biała obwódka, czerwone tło, białe piktogramy), na których znajduje się litera H oraz informacje o średnicy zaworu, kierunku i odległości od znaku, w których znajduje się hydrant. Na czerwonych tabliczkach umieszcza się informacje dotyczące hydrantu zewnętrznego, natomiast na białych - informacje dotyczące pozostałych elementów sieci wodociągowych.
Oznakowanie Hydrantów Wewnętrznych
Oznakowanie hydrantów wewnętrznych jest odmienne. Hydranty w wewnętrznych systemach ppoż. oznaczane są za pomocą czerwonych tablic (biała obwódka, czerwone tło, biały piktogram) przedstawiających zwiniętego węża przeciwpożarowego. Ponadto, wewnątrz budynków stosuje się również szafy z czerwonymi lub przeszklonymi drzwiami dla hydrantów oraz oznaczenia wskazujące m.in.: zawór hydrantowy, przyłączenie sieci hydrantowej wewnętrznej, pompownię hydrantową czy lokalizację klucza do szafki hydrantowej. W pobliżu hydrantu powinno się również umieścić instrukcję jego użytkowania w razie pożaru.
Znaki ochrony przeciwpożarowej mogą być wykonane na sztywnych płytach lub folii samoprzylepnej i powinny być zgodne z normą PN-92/N-01256/01 lub PN-EN ISO 7010.
Regulacje i Normy Dotyczące Hydrantów
Projektowanie, lokalizacja, odbiór oraz oznakowanie hydrantów zewnętrznych i wewnętrznych są regulowane przez szereg ustaw i rozporządzeń dotyczących ochrony przeciwpożarowej oraz prawa budowlanego. Obowiązek oznakowania dotyczy budynków wyposażonych w wewnętrzne hydranty.
Kluczowe Akty Prawne:
- Ustawa z dnia 24 sierpnia 1991 r. o ochronie przeciwpożarowej
- Ustawa z dnia 7 lipca 1994 r. Prawo budowlane
- Rozporządzenie Ministra Infrastruktury z dnia 12 kwietnia 2002 roku w sprawie warunków technicznych, jakim powinny odpowiadać budynki i ich usytuowanie
- Rozporządzenie Ministra Spraw Wewnętrznych i Administracji z dnia 16 czerwca 2003 r. w sprawie uzgadniania projektu budowlanego pod względem ochrony przeciwpożarowej
- Rozporządzenie Ministra Spraw Wewnętrznych i Administracji z dnia 7 czerwca 2010 r. w sprawie ochrony przeciwpożarowej budynków, innych obiektów budowlanych i terenów
- Rozporządzenie Ministra Spraw Wewnętrznych i Administracji z dnia 24 lipca 2009 roku w sprawie przeciwpożarowego zaopatrzenia w wodę oraz dróg pożarowych.
Aprobata Techniczna CNBOP
Hydranty wewnętrzne i zewnętrzne, zgodnie z Ustawą z dnia 16 kwietnia 2004 r. o wyrobach budowlanych, są wyrobem budowlanym. Podlegają ocenie technicznej przeprowadzanej przez Centrum Naukowo-Badawcze Ochrony Przeciwpożarowej Państwowy Instytut Badawczy (CNBOP-PIB). Hydranty mogą być dopuszczone do zastosowania w obiektach budowlanych lub ich częściach po uzyskaniu aprobaty technicznej CNBOP, która potwierdza ich przydatność techniczną. Przykładowo, znak P (28P) posiada świadectwo dopuszczenia CNBOP-PIB nr 5508/2024, co potwierdza jego zgodność z wymaganiami ochrony przeciwpożarowej i dopuszczenie do stosowania w obiektach objętych kontrolą PSP.
Polskie Normy Dotyczące Hydrantów:
Hydranty wewnętrzne i zewnętrzne powinny być zgodne z normami opisującymi wymagania, metody badań oraz parametry użytkowe.
- PN-EN 671-1 Stałe urządzenia gaśnicze. Hydranty wewnętrzne. Hydranty wewnętrzne z wężem półsztywnym
- PN-EN 671-2 Stałe urządzenia gaśnicze. Hydranty wewnętrzne. Hydranty wewnętrzne z wężem płasko składanym
- PN-EN 671-3 Stałe urządzenia gaśnicze. Hydranty wewnętrzne. Konserwacja hydrantów wewnętrznych z wężem półsztywnym i hydrantów wewnętrznych z wężem płasko składanym
- PN-EN 1074-6 Armatura wodociągowa. Wymagania użytkowe i badania sprawdzające. Część 6: Hydranty
- PN-EN 14384 Hydranty przeciwpożarowe nadziemne
- PN-EN 14339 Hydranty przeciwpożarowe podziemne
- PN-EN ISO 7010 Graficzne symbole bezpieczeństwa - Barwy bezpieczeństwa i znaki bezpieczeństwa - Zarejestrowane znaki bezpieczeństwa (dla znaków ochrony ppoż.)
