Hydrant jest urządzeniem, które umożliwia pobór wody bezpośrednio z sieci wodociągowej, stanowiąc jeden z podstawowych elementów chroniących nas przed skutkami pożarów. Hydranty zewnętrzne dzielą się na podziemne i nadziemne. Zapewniają one szybki dostęp do stałego źródła wody dla jednostek ochrony przeciwpożarowej niemal w każdym miejscu i w każdym czasie, co jest kluczowe w przypadku długotrwałych działań gaśniczych.
Hydranty wewnętrzne natomiast stanowią element przeciwpożarowej instalacji wodociągowej wewnątrz obiektów.
Podstawy Prawne i Wymagania dotyczące Hydrantów Zewnętrznych
Kluczowe Rozporządzenie MSWiA
Kluczowym dokumentem określającym wymagania dla sieci wodociągowej przeciwpożarowej, w tym hydrantów zewnętrznych, jest Rozporządzenie Ministra Spraw Wewnętrznych i Administracji z dnia 24 lipca 2009 roku w sprawie przeciwpożarowego zaopatrzenia w wodę oraz dróg pożarowych (Dz.U. 2009 nr 124 poz. 1030). To właśnie w tym akcie prawnym znajdziemy szczegółowe regulacje dotyczące niemal każdego aspektu związanego z hydrantami zewnętrznymi.
W rozporządzeniu zawarto wytyczne dotyczące średnic nominalnych sieci przeciwpożarowego zaopatrzenia wodnego, średnic nominalnych samych hydrantów zewnętrznych, a także dokładne regulacje co do ich lokalizacji i oznaczania, w zależności od charakterystyki obszaru lub obiektu, w którym będą zainstalowane.
Przepisy dotyczące sieci hydrantowych - hydrantów zewnętrznych i wewnętrznych - są uszczegółowieniem regulacji, jakie znajdziemy w Prawie budowlanym, które warunkuje możliwość wznoszenia niektórych obiektów budowlanych od zapewnienia im przeciwpożarowego zaopatrzenia w wodę do zewnętrznego gaszenia pożaru.
Obiekty Wymagające Zewnętrznego Zaopatrzenia w Wodę Ppoż.
Przepisy jednoznacznie określają, kiedy i gdzie hydrant zewnętrzny powinien być zainstalowany. Hydranty muszą być stosowane w jednostkach osadniczych o liczbie mieszkańców przekraczającej 100 osób, które nie stanowią zabudowy kolonijnej. Dodatkowo w hydranty wyposażone powinny być położone w ich granicach:
- budynki użyteczności publicznej,
- budynki zamieszkania zbiorowego,
- obiekty produkcyjne i magazynowe - jeśli ich kubatura przekracza 2500 m³ lub ich powierzchnia przekracza 500 m² (wymagania mogą zależeć od gęstości obciążenia ogniowego i powierzchni strefy pożarowej, zgodnie z §6 i tabelą nr 2 rozporządzenia).
Ponadto hydranty są niezbędnym elementem każdej stacji paliw płynnych ze zbiornikami o łącznej pojemności do 200m³ i stacji gazu płynnego - niezależnie od ich charakterystyki (§6 ust. 4 rozporządzenia wymaga 10 dm³/s).
Obowiązek przyłączenia do sieci hydrantowej dotyczy również obiektów użyteczności publicznej lub zamieszkania zbiorowego, w których jednocześnie może przebywać ponad 50 osób, jeśli posiadają wyznaczoną strefę pożarową o powierzchni ponad 1000 m².
Sieci wodociągowe będące źródłem wody do celów ppoż. powinny być zasilane z pompowni przeciwpożarowej, zbiornika wieżowego, studni lub innych urządzeń, które zapewniają wymaganą wydajność i odpowiednie ciśnienie w hydrantach zewnętrznych przez co najmniej 2 godziny. Przepisy wskazują, że sieci wodociągowe ppoż. powinno wykonywać się jako sieci obwodowe. Poza obszarami miejskimi, gdzie łączna wymagana ilość wody nie przekracza 20 dm³/s, dopuszczalna jest jednak budowa sieci rozgałęzieniowej.
Wymagana Dokumentacja Techniczna
Każdy zainstalowany hydrant zewnętrzny musi odpowiadać nie tylko regulacjom prawnym, ale również posiadać niezbędną dokumentację techniczną. Hydranty zewnętrzne, montowane na sieciach wodociągowych, muszą legitymować się co najmniej w dniu produkcji:
- aprobatą techniczną (lub Krajową Oceną Techniczną - KOT),
- atestem higienicznym Państwowego Zakładu Higieny (PZH) oraz
- świadectwem dopuszczenia CNBOP-PIB do użytkowania w ochronie przeciwpożarowej.
Brak któregokolwiek z nich uniemożliwia wprowadzenie danego hydrantu do użytku.
Rodzaje Hydrantów Zewnętrznych i Ich Charakterystyka
Hydrant Zewnętrzny Podziemny
Hydrant podziemny to kolumna umieszczona w rurociągu, która umożliwia przyłączenie stojaka hydrantowego. Cała konstrukcja hydrantu umieszczona jest pod płaszczyzną chodnika, drogi, parkingu czy podjazdu. Miejsce, w którym znajduje się do niego dostęp, przykryte jest specjalną pokrywą - klapą z literą W. Aby skorzystać z hydrantu podziemnego, konieczne jest posiadanie specjalnego klucza, jaki znajduje się na wyposażeniu straży pożarnej.
Zgodnie z Polskimi Normami, hydranty pożarowe zewnętrzne podziemne są objęte normą PN-EN 14339.
Hydrant Zewnętrzny Nadziemny
Hydranty zewnętrzne nadziemne są łatwe do zauważenia. Hydrant jest kolumną obustronnie zakończoną nasadami wylotowymi, umożliwiającymi pobór wody z rurociągu. Najczęściej ma kolor czerwony (niekiedy spotkać można hydranty w kolorze czarnym lub szarym), co wyróżnia go z otoczenia.
Hydranty pożarowe zewnętrzne nadziemne są objęte normą PN-EN 14384:2009.
Parametry Techniczne: Średnice i Ciśnienia
Hydranty zewnętrzne najczęściej stosowane to hydranty o średnicach 80 mm i 100 mm, oznaczane jako hydrant DN80 i hydrant DN100. Bardzo rzadko spotykany jest hydrant zewnętrzny występujący jedynie jako hydrant nadziemny - hydrant o średnicy 150 mm (DN150).
Dodatkowym parametrem rozróżniającym hydranty jest zakres ciśnień, w jakich mogą pracować. Tutaj spotkać można hydrant PN 10 (hydrant zewnętrzny o ciśnieniu nominalnym 10 bar/1 MPa) lub hydrant PN 16 (hydrant zewnętrzny o ciśnieniu nominalnym 16 bar/1,6 MPa). Takimi parametrami charakteryzować mogą się zarówno hydranty nadziemne, jak i hydranty podziemne.
Kiedy Stosować Hydrant Podziemny, a Kiedy Nadziemny?
Co do zasady, zalecanym jest - w miarę możliwości - instalowanie na sieci wodociągowej hydrantów zewnętrznych nadziemnych (§10 ust. 1 rozporządzenia wskazuje na stosowanie hydrantów nadziemnych DN 80). Są one zdecydowanie łatwiejsze do zlokalizowania. Co więcej, do skorzystania z hydrantu nadziemnego nie jest konieczne stosowanie dodatkowego sprzętu, co zapewnia szybszy dostęp do zasobów wody.
Stosowanie hydrantów zewnętrznych podziemnych jest dopuszczalne, jeśli hydrant nadziemny powodowałby utrudnienia (np. w ruchu drogowym, w ruchu pieszych, uniemożliwiałby dojazd służb ratunkowych) lub byłoby niewskazane. Na sieci wodociągowej ppoż. stosuje się hydranty zewnętrzne nadziemne o średnicy nominalnej DN 80, jednak możliwe jest instalowanie hydrantów podziemnych DN 80, jeśli instalacja hydrantów nadziemnych jest szczególnie utrudniona lub niewskazana. Dla zapewnienia możliwości intensywnego czerpania wody na sieciach wodociągowych o średnicy nominalnej nie mniejszej niż DN 250 powinny być instalowane hydranty nadziemne DN 100 lub DN 150.
Oznakowanie i Lokalizacja Hydrantów Zewnętrznych
Ogólne Zasady Oznakowania Hydrantów
Oznakowanie hydrantów zgodne powinno być z Polskimi Normami. Każde oznakowanie hydrantu oraz znaki wskazujące jego umiejscowienie - niezależnie od miejscowości - będą takie same. Na znakach wskazujących miejsce położenia hydrantu znajdą się ponadto informacje o jego parametrach. Do oznakowania hydrantów stosuje się biało-czerwone tabliczki i znaki przestrzenne zgodne z normą Znaki bezpieczeństwa. Techniczne środki przeciwpożarowe, posiadające świadectwo dopuszczenia CNBOP. Na znaku widnieje czarna litera „H” na białym tle.
Oprócz tradycyjnych tabliczek z piktogramem do oznakowania hydrantu zewnętrznego można stosować również znaki przestrzenne (znaki 3D).
Oznakowanie Hydrantu Zewnętrznego Podziemnego

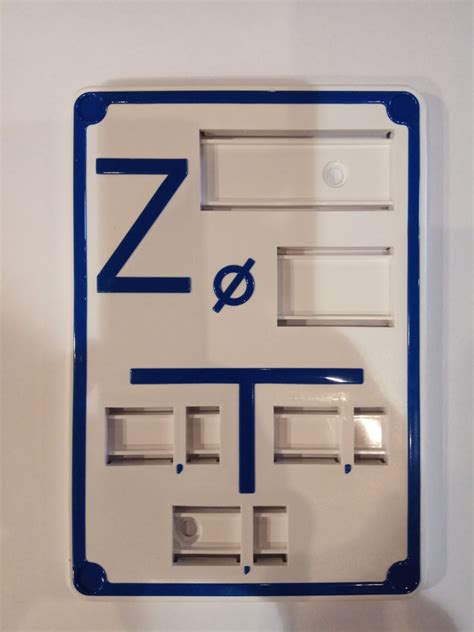

Hydrant zewnętrzny podziemny oznaczany jest tablicą orientacyjną - tablicą z informacjami umożliwiającymi dokładne zlokalizowanie miejsca, w którym umieszczona jest klapa zakrywająca dostęp do hydrantu. Na czerwonym znaku z białą obwódką umieszczone są białe piktogramy informujące o obecności hydrantu - biała litera H - średnicy zaworu hydrantu podziemnego oraz kierunku położenia względem znaku i odległości, jaką trzeba pokonać, by znaleźć hydrant. Oznaczenia lokalizujące hydrant zewnętrzny podziemny zazwyczaj pokazują jedną lub dwie odległości - w zależności od tego, czy pokrywa hydrantu znajduje się na wysokości znaku, czy należy przemieścić się jeszcze w prawo lub w lewo.
Należy pamiętać, że hydranty podziemne oznaczane są tablicami orientacyjnymi, a nie znakami przestrzennymi (3D).
Oznakowanie Hydrantu Zewnętrznego Nadziemnego

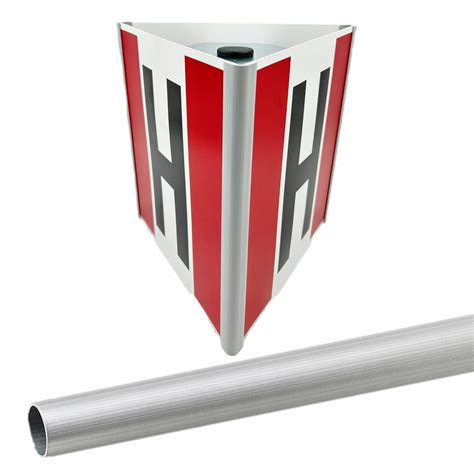

Hydrant zewnętrzny nadziemny oznakowany jest tabliczką płaską lub przestrzenną (znak hydrant na trzech płaszczyznach połączonych w trójścian), co zapewnia jej widoczność z każdej strony. Znak hydrant zewnętrzny nadziemny znajduje się bądź na samym hydrancie, bądź na wysięgniku. Takie rozwiązanie zdecydowanie zwiększa widoczność hydrantu - można dojrzeć go z dużej odległości, co jest pomocne podczas planowania ustawienia wozu strażackiego, szczególnie w terenach zielonych, gdzie roślinność często może przesłaniać sam hydrant, czyniąc go niezauważalnym, czy przy hydrantach położonych w zagłębieniach terenu.
Znak hydrant zewnętrzny nadziemny to kwadratowa tabliczka w kolorze białym i dużą, czarną literą H w środku. Po obu stronach litery umieszczone są dwa czerwone prostokąty.
Lokalizacja Hydrantów Zewnętrznych
Hydranty zewnętrzne - niezależnie od tego, czy jest to hydrant podziemny czy hydrant nadziemny - muszą znajdować się w odpowiednich odległościach - tak od budynków, jak i od siebie. Na terenach miejskich hydranty umieszczane są wzdłuż ulic i dróg oraz przy ich skrzyżowaniach. Przy hydrancie należy przewidzieć stanowisko czerpania wody o wymiarach, które zapewniają swobodny do niego dostęp.
Zgodnie z §10 ust. 4 Rozporządzenia MSWiA z 2009 r., należy zachować następujące odległości:
- Odległość pomiędzy dwoma sąsiadującymi ze sobą hydrantami nie powinna przekraczać 150 metrów.
- Odległość od zewnętrznej krawędzi jezdni lub drogi wyznaczona została na maksymalnie 15 metrów.
- Jeśli hydranty zewnętrzne przeznaczone są do chronienia konkretnego obiektu, pierwszy (najbliższy) z nich umieszczony powinien być w odległości do 75 metrów od obiektu.
- Kolejne hydranty wymagane do ochrony obiektu powinny być rozmieszczone w odległości do 150 metrów od siebie.
- Hydrant zawsze powinien być odsunięty od ściany chronionego budynku na minimum 5 metrów (wynika to pośrednio z wymagań dla dróg pożarowych §12 ust. 2).
Jeśli hydranty umieszczane są poza obszarami miejskimi, odległości między nimi powinny być dostosowane do gęstości zaludnienia i planowanej zabudowy.
Charakterystyka Sieci Wodociągowych Przeciwpożarowych
Sieci wodociągowe stanowiące źródło wody do celów ppoż. powinny być zasilane z pompowni przeciwpożarowej, zbiornika wieżowego, studni lub innych urządzeń, które zapewniają wymaganą wydajność i odpowiednie ciśnienie w hydrantach zewnętrznych przez co najmniej 2 godziny. Przepisy wskazują, że ppoż. sieci wodociągowe powinno wykonywać się jako sieci obwodowe. Poza obszarami miejskimi, gdzie łączna wymagana ilość wody nie przekracza 20 dm³/s, dopuszczalna jest jednak budowa sieci rozgałęzieniowej. Dopuszcza się również budowę rozgałęzień z sieci obwodowej w celu zasilania hydrantów zewnętrznych. Hydranty zewnętrzne, czyli urządzenia umożliwiające pobór wody do celów przeciwpożarowych bezpośrednio z sieci wodociągowych, powinny być wyposażone w odcięcia, które umożliwiają odłączenie ich od sieci.
Znaczenie i Kontekst Hydrantów w Ochronie Przeciwpożarowej
Dlaczego Hydranty są Kluczowe?
Wozy strażackie dysponują ograniczonymi zbiornikami - w przypadku długotrwałych działań konieczne jest szybkie ich podpięcie pod stałe źródło zasilania, takie jak hydrant zewnętrzny. Szybka lokalizacja hydrantu warunkuje zapewnienie stałego dostępu do wody i efektywne ugaszenie pożaru. Hydranty zewnętrzne pozwalają na bezpieczny pobór wody na potrzeby gaszenia pożaru ze stale nawodnionej sieci wodociągowej.
Hydranty a Prawo Budowlane
Prawo budowlane mówi, że obiekt budowlany należy projektować i budować w sposób określony w przepisach i zgodnie z zasadami techniki, zapewniając m.in. spełnienie podstawowych wymagań dotyczących bezpieczeństwa pożarowego. Dla niektórych obiektów konieczne jest zapewnienie przeciwpożarowego zaopatrzenia w wodę do zewnętrznego gaszenia pożaru - szczegółowe wytyczne zawarte są w rozporządzeniu Ministra Spraw Wewnętrznych i Administracji z dnia 24 lipca 2009 r. W rozporządzeniu znajdują się również informacje dotyczące m.in. sposobów określania wymaganej ilości wody do celów ppoż.
Oznakowanie Hydrantów Wewnętrznych a Zewnętrznych
Do oznakowania hydrantów wewnętrznych stosuje się znaki bezpieczeństwa - znaki ochrony przeciwpożarowej. Dla znaków ochrony ppoż. obowiązuje norma PN-EN ISO 7010, przy czym w dalszym ciągu można stosować znaki zgodne z wymaganiami wycofanej już normy PN-92/N-01256/01. Oznakowanie to różni się od tabliczek i znaków przestrzennych stosowanych dla hydrantów zewnętrznych.
Miejsce Umieszczania Informacji o Instalacjach Wodociągowych
W celu umieszczenia informacji na temat instalacji wodociągowych i hydrantów zewnętrznych stosuje się tabliczki orientacyjne. Na czerwonych umieszcza się informacje dotyczące hydrantu zewnętrznego, natomiast na białych - informacje dotyczące pozostałych elementów sieci.
