Łączność radiowa w Państwowej Straży Pożarnej – informacje i zasady

W pracy Państwowej Straży Pożarnej kluczową rolę odgrywa łączność radiowa, która zapewnia stały kontakt między ratownikami, dowódcą akcji a stanowiskiem kierowania. Jest to fundament sprawnego przebiegu działań ratowniczo-gaśniczych, umożliwiający szybkie alarmowanie, przekazywanie niezbędnych informacji oraz koordynację działań.

Podstawy łączności radiowej

Sieć radiowa to zgrupowanie co najmniej trzech stacji radiowych (radiotelefonów) pracujących w oparciu o wspólne dane radiowe. Każda jednostka organizacyjna Państwowej Straży Pożarnej, od szczebla głównego, przez wojewódzki, aż po miejski czy powiatowy, posiada przypisany sobie kanał radiowy. Przykładem takiego kanału może być B021T dla Komendy Miejskiej PSP we Wrocławiu, na którym komunikują się wszystkie zastępy działające na terenie miasta i powiatu podległego danej komendzie. Co więcej, poszczególne Jednostki Ratowniczo-Gaśnicze dysponują własnymi, wewnętrznymi kanałami komunikacji.

W łączności radiowej wyróżniamy dwa podstawowe tryby pracy:

• SIMPLEX - tryb pracy, w którym nadawanie i odbiór sygnału odbywają się naprzemiennie, przy użyciu jednej częstotliwości.
• DUPLEX - tryb pracy umożliwiający jednoczesne nadawanie i odbiór sygnału w obu kierunkach, z wykorzystaniem dwóch oddzielnych częstotliwości.

Kryptonim, znany również jako adres radiotelefoniczny, jest umownym znakiem rozpoznawczym, który maskuje przynależność służbową użytkownika korespondencji radiowej.

Częstotliwości i kryptonimy w PSP

Państwowa Straż Pożarna w zakresie łączności radiowej UKF wykorzystuje częstotliwości z pasma 160 MHz, które znajdują się w dyspozycji Ministerstwa Spraw Wewnętrznych i Administracji. Pasmo to zostało podzielone na kanały radiowe z odstępem 12,5 kHz między nimi. Na szczeblu wojewódzkim stosuje się również określone kryptonimy, które stanowią ustandaryzowany sposób identyfikacji jednostek i funkcjonariuszy.

Identyfikacja jednostek i sprzętu

Wraz z rozwojem techniki pożarniczej i wzrostem liczby pojazdów oraz sprzętu biorącego udział w akcjach ratowniczo-gaśniczych, pojawiła się potrzeba usprawnienia identyfikacji poszczególnych elementów. Problemy z szybkim i precyzyjnym rozpoznaniem jednostek, pojazdów, a także specjalistycznego sprzętu, takiego jak łodzie ratownicze, przyczepy, kontenery czy motopompy, stały się coraz bardziej odczuwalne. W sytuacjach, gdy na miejscu zdarzenia pracuje kilkanaście pojazdów z różnych jednostek, sprawne zarządzanie staje się wyzwaniem.

W odpowiedzi na te potrzeby, w jednostkach ochrony przeciwpożarowej wprowadzono system oznakowania pojazdów i sprzętu. Właściwie zinterpretowane oznakowanie dostarcza informacji o przynależności pojazdu lub sprzętu do konkretnej jednostki, jego rodzaju, a także o kryptonimie radiowym.

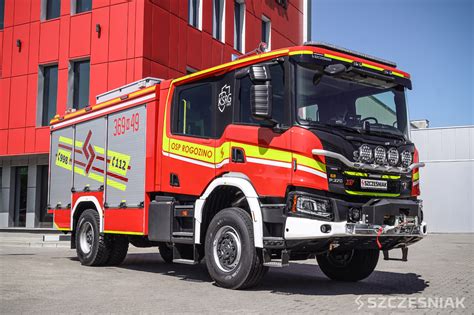

Oznakowanie pojazdów pożarniczych

Zgodnie z zarządzeniem Komendanta Głównego Państwowej Straży Pożarnej, generowanie liter i cyfr na oznakowaniu odbywa się według ściśle określonych zasad. Do ich prawidłowego tworzenia dostępne są specjalne kroje czcionek dostępne na stronie Komendy Głównej PSP.

Na samochodach gaśniczych i specjalnych, których wygląd nie zawsze jednoznacznie wskazuje na przynależność do straży pożarnej, może być umieszczony napis "STRAŻ POŻARNA" lub "PAŃSTWOWA STRAŻ POŻARNA" w kolorze numeru operacyjnego.

Na przednich drzwiach kabin pojazdów gaśniczych, specjalnych lub ratowniczych dopuszcza się umieszczenie herbu odpowiedniego województwa, powiatu, miasta, godła PSP lub emblematu szkoły. Herb, emblemat lub godło powinny mieć wysokość 25 cm.

Numer operacyjny jest umieszczany na pojazdach samochodowych straży pożarnych, które są wyposażone i oznakowane jako pojazdy uprzywilejowane w ruchu drogowym. Zasady numerowania pojazdów pożarniczych nie zostały sztywno określone w istniejących regulacjach prawnych, jednakże numer operacyjny powinien być wykonany zgodnie z wytycznymi zawartymi w Załączniku nr 1 do Zarządzenia Komendanta Głównego Państwowej Straży Pożarnej z dnia 10 kwietnia 2008 r.

Znaczenie łączności w działaniach ratowniczych

Skuteczność działań ratowniczo-gaśniczych w dużej mierze zależy od sprawnie działającej łączności. Pozwala ona na szybkie alarmowanie, efektywne przekazywanie kluczowych informacji jednostkom zmierzającym do akcji, a także na płynną komunikację między strażakami pracującymi na różnych stanowiskach w rejonie działań.

Łączność, jako zespół przedsięwzięć organizacyjno-technicznych, zapewnia szybki przepływ informacji między ratownikami. Ze względu na rodzaj przekazu, można ją podzielić na:

• radiową
• przewodową
• sygnalizacyjną

Współczesne działania ratownicze niemal całkowicie opierają się na łączności radiowej, która w dużej mierze wyparła łączność przewodową i sygnalizacyjną. Zarówno Państwowa Straż Pożarna, jak i Ochotnicze Straże Pożarne, są coraz powszechniej wyposażane w radiotelefony samochodowe i nasobne. Łączność radiowa jest niezwykle wygodna, ponieważ nie wymaga bezpośredniego kontaktu wzrokowego i eliminuje potrzebę czasochłonnego rozprowadzania linii przewodowych. Możliwość wykorzystania różnych częstotliwości pozwala na równoczesne prowadzenie kilku niezależnych rozmów.

Należy jednak pamiętać o ograniczeniach łączności radiowej, w tym o zasięgu nadawania i odbioru fal ultrakrótkich. Fale te rozchodzą się prostoliniowo, co oznacza, że nie omijają przeszkód terenowych ani nie odbijają się od jonosfery. Zasięg fal UKF jest zatem bezpośrednio zależny od wysokości umieszczenia anteny nadawczej i odbiorczej. Choć budynki stanowią przeszkodę dla fal UKF, mogą one ulec odbiciu od ich powierzchni. Wraz ze wzrostem odległości od anteny nadawczej, fale słabną, co ogranicza zasięg do kilkudziesięciu kilometrów. Zaletą fal ultrakrótkich jest ich niska wrażliwość na zakłócenia od wyładowań atmosferycznych i urządzeń elektrycznych, co pozwala na odbiór nawet słabych sygnałów.

Zasady prowadzenia korespondencji radiowej

Korzystanie z urządzeń łączności radiowej UKF wymaga przestrzegania jednolitych przepisów, obowiązujących wszystkie jednostki, w tym Ochotnicze Straże Pożarne, które otrzymały zezwolenie na użytkowanie sprzętu radiowego pracującego w paśmie częstotliwości Ministerstwa Spraw Wewnętrznych i Administracji.

Ochotnicza Straż Pożarna korzystająca z radiotelefonu powinna:

• Znać przepisy i zasady prowadzenia korespondencji radiowej.
• Posiadać ważne zezwolenie na użytkowanie sprzętu.
• Znać zasady obsługi urządzenia radiowego.
• Dysponować aktualnymi danymi radiowymi.

Dane radiowe to dokumenty umożliwiające prowadzenie łączności z określonymi korespondentami w ramach danej sieci. Powinny zawierać:

• Wytyczne określające sposób organizacji łączności radiowej.
• Obowiązujące sygnały radiowe.
• Numer kanału pracy (częstotliwość).
• Kryptonim stacji głównej oraz kryptonimy korespondentów danej sieci radiowej.

Dane radiowe są dokumentami poufnymi, zastrzeżonymi "do użytku służbowego".

Sieć radiową tworzą co najmniej trzy stacje pracujące na wspólnych danych radiowych. Kierunek radiowy to sposób organizacji łączności pomiędzy dwoma stacjami pracującymi na wspólnych danych radiowych.

Kluczowe zasady prowadzenia korespondencji:

• Należy kierować się zasadą: "minimum czasu nadawania - maksimum treści".
• W warunkach słabej słyszalności najważniejsze hasła należy powtarzać dwukrotnie lub stosować zgłoskowanie.
• W korespondencji stosuje się formę zwracania się do korespondentów: "Ty".
• Nie należy używać stopni służbowych ani nazwisk osób funkcyjnych, nawet przy przekazywaniu informacji jawnych. Do określenia osób służą specjalne kody.
• Podstawowym rodzajem pracy w sieciach radiowych jest nasłuch.

Nadawanie ma miejsce w przypadku:

• Potrzeby wywołania korespondenta i przekazania informacji.
• Zgłoszenia się na wywołanie korespondenta w celu odebrania informacji.

Wywoływanie korespondenta:

Aby wywołać korespondenta, należy nadać:

1. Kryptonim korespondenta - 1 raz
2. Zwrot "TU" - 1 raz
3. Kryptonim własny - 1 raz
4. Zwrot "ODBIÓR" - 1 raz

Przykładowa sekwencja wywołania: "459-45" tu "459-11" odbiór.

W przypadku braku odpowiedzi, treść wywołania należy powtórzyć, nie więcej niż dwukrotnie. Ponowne wywołanie powinno nastąpić po kilku minutach. Jeśli kontakt nadal nie jest możliwy, należy spróbować wywołać korespondenta za pośrednictwem innej stacji, np.: "459-49" tu "459-11" wywołaj dla mnie "459-45" odbiór.

Zgłaszanie się na wywołanie:

Jeśli nasza stacja jest wywoływana, strażak obsługujący ją zgłasza się następująco: Tu "459-11" odbiór.

W sytuacji, gdy stacja jest wywoływana przez kilku korespondentów, zgłoszenie polega na podaniu:

1. Zwrotu "TU" - 1 raz
2. Kryptonimu własnej stacji - 1 raz
3. Zwrotu "zgłaszam się dla" - 1 raz
4. Kryptonimu jednej z wywoływanych stacji - 1 raz

Przykładowe zgłoszenie: Tu "459-11" zgłaszam się dla "459-45" odbiór.

Przekazywanie treści korespondencji:

Aby przekazać treść korespondencji, należy podać:

1. Kryptonim stacji korespondenta - 1 raz
2. Zwrot "TU" - 1 raz
3. Kryptonim własnej stacji - 1 raz
4. Treść korespondencji - 1 raz
5. Zwrot "odbiór" - 1 raz

Przykładowa korespondencja: "459-45" tu "459-11" jestem na miejscu akcji, udaję się na rozpoznanie, odbiór.

Potwierdzanie odbioru korespondencji:

Potwierdzenie przyjęcia korespondencji polega na nadaniu:

1. Zwrotu "TU" - 1 raz
2. Kryptonimu własnej stacji - 1 raz
3. Zwrotu "zrozumiałem" - 1 raz
4. Zwrotu "odbiór" - 1 raz

Przykładowe potwierdzenie: Tu "459-11" zrozumiałem odbiór.

W przypadku niezrozumienia treści informacji, należy użyć zwrotów: "powtórz" lub "nie zrozumiałem". Przykładowo: Tu "459-11" powtórz - odbiór.

Sprzęt łączności radiowej w PSP

Dbałość o stan techniczny sprzętu łączności, w tym anten, fiderów i radiotelefonów, jest nie tylko obowiązkiem, ale kluczowym elementem zapewniającym niezawodność łączności, która bezpośrednio wpływa na ratowanie ludzkiego życia i mienia.

Państwowa Straż Pożarna pracuje między innymi w zakresie częstotliwości 148,65 MHz - 149,90 MHz. Służba ta korzysta z kanałów o szerokości 12,5 kHz i pracuje w modulacji FM (NFM) oraz trybie simpleksowym lub dupleksowym.

Radiotelefony samochodowe

Radiotelefony samochodowe dzielą się na analogowe i cyfrowe. Nowoczesne rozwiązania, takie jak radiotelefony cyfrowe pracujące w standardzie DMR (Digital Mobile Radio), sukcesywnie zastępują analogowe systemy stosowane dotąd przez PSP i OSP.

Przykłady zaawansowanych urządzeń obejmują:

• Dynascan M-6D - radiotelefon o mocy wyjściowej 70W, zapewniający czytelny kontakt radiowy nawet w trudnych warunkach terenowych.
• Radiotelefony marki TYT - charakteryzujące się trwałością i niezawodnością.

Radiotelefony przenośne (nasobne)

Radiotelefony przenośne różnią się przede wszystkim mocą wyjściową i jakością wykonania. Wśród polecanych modeli znajduje się:

• Wouxun KG-828 - wytrzymała, profesjonalna wersja pozbawiona wyświetlacza i klawiatury, z akumulatorem o dużej pojemności.

Ciekawym rozwiązaniem jest również zasilacz JETFON PC-1335 z funkcją pracy buforowej z akumulatorem.

Przydatnym akcesorium dla każdego strażaka jest retraktor (ściągacz na smyczy), szczególnie w wersji odpornej na sól, samooczyszczającej się, o wytrzymałości na zerwanie sięgającej 27 kg.

Monitorowanie łączności straży pożarnej

Dla osób zainteresowanych nasłuchem łączności straży pożarnej, skutecznym rozwiązaniem jest stały nasłuch realizowany za pomocą specjalistycznych urządzeń. W Polsce straż pożarna korzysta z częstotliwości głównie w zakresie od 148 do 150 MHz oraz 267 MHz.

Sprzęt do nasłuchu

Najpopularniejsze urządzenia do monitorowania łączności to:

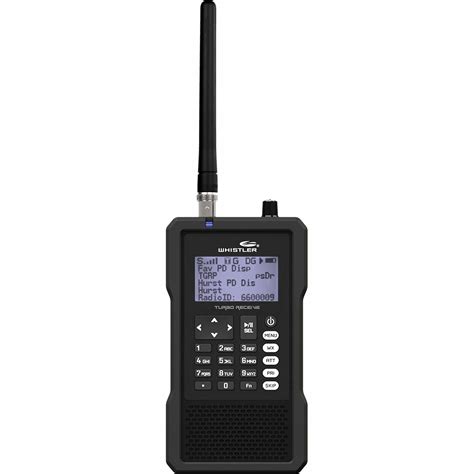

• Skanery radiowe - przeszukują dostępne częstotliwości, umożliwiając szybkie znalezienie sygnału. Niektóre modele posiadają funkcję programowania częstotliwości. Popularne modele to np. Uniden BCD436HP (mobilny skaner z funkcją odbioru cyfrowego) czy Yaesu FT-60R (radio amatorskie z możliwością odbioru częstotliwości straży pożarnej).
• Odbiorniki SDR (Software Defined Radio) - umożliwiają odbiór sygnałów w pasmach UKF/VHF.

W celu poprawy jakości odbioru, zaleca się stosowanie odpowiednich antenn, takich jak anteny szerokopasmowe, dookólne, czy dipolowe, które zwiększają zasięg i jakość odbioru sygnałów.

Kwestie prawne i etyczne

Nasłuchiwanie komunikacji służb ratunkowych wiąże się z pewnymi kwestiami prawnymi i etycznymi. W Polsce, zgodnie z ustawą o prawie telekomunikacyjnym, monitoring łączności służb ratunkowych jest dozwolony tylko w określonych warunkach i wymaga odpowiedniej licencji. Bez niej, nasłuchiwanie jest uznawane za nielegalne.

Należy również pamiętać o etycznych aspektach nasłuchiwania, w tym o prywatności i bezpieczeństwie informacji. Niektóre komunikacje mogą dotyczyć wrażliwych sytuacji, a ich ujawnienie mogłoby zaszkodzić osobom zaangażowanym.

Przejście na cyfrowe systemy komunikacji

W ostatnich latach wiele jednostek straży pożarnej przeszło na cyfrowe systemy komunikacji, takie jak DMR (Digital Mobile Radio) czy TETRA (Terrestrial Trunked Radio). Systemy te oferują lepszą jakość dźwięku, większą pojemność kanałów oraz możliwość szyfrowania transmisji.

Przejście na cyfrowe systemy wymaga od użytkowników dostosowania używanego sprzętu, co może wiązać się z koniecznością inwestycji w nowoczesne urządzenia. Tradycyjne metody nasłuchu stają się mniej skuteczne w przypadku szyfrowanych transmisji.

Różnice między systemami analogowymi i cyfrowymi

• Systemy analogowe są zazwyczaj prostsze w obsłudze i tańsze w zakupie, ale oferują ograniczone możliwości, takie jak mniejsza jakość dźwięku i brak szyfrowania. Wiele jednostek nadal korzysta z niekodowanych częstotliwości, co ułatwia nasłuch.
• Systemy cyfrowe często stosują szyfrowanie, co utrudnia dostęp do komunikacji. Użytkownicy mogą poszukiwać narzędzi oferujących możliwość odbioru cyfrowych sygnałów, w tym oprogramowania do dekodowania.

W miarę jak coraz więcej jednostek przechodzi na szyfrowane systemy komunikacji, nasłuchiwanie ich łączności staje się coraz trudniejsze. Szyfrowanie chroni informacje przed nieautoryzowanym dostępem, co sprawia, że tradycyjne metody nasłuchu mogą nie być już wystarczające.

Przyszłość łączności radiowej w PSP

Przyszłość monitorowania komunikacji straży pożarnej może obejmować integrację z systemami IoT (Internet of Things), co umożliwi automatyczne dostosowywanie sprzętu do zmieniających się warunków. Inteligentne anteny mogą na przykład samodzielnie dostosowywać swoje parametry w zależności od lokalnych sygnałów, co zwiększa efektywność odbioru.

Aby skutecznie monitorować łączność straży pożarnej, warto korzystać z różnych narzędzi i zasobów, które pomagają w lokalizacji aktywnych częstotliwości. Aplikacje mobilne i strony internetowe oferują aktualne informacje o częstotliwościach wykorzystywanych przez jednostki straży pożarnej, takie jak RadioReference czy ScanAmerica.

Niezawodna łączność radiowa jest kluczowym elementem skutecznego działania służb ratowniczych, a jej rozwój technologiczny stale wpływa na poprawę bezpieczeństwa.
