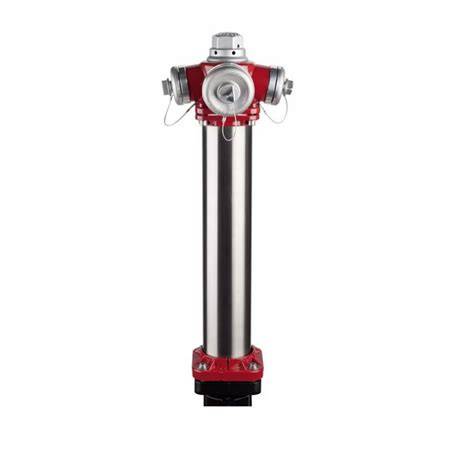

Hydranty nadziemne AVK serii 84, w tym model N7, stanowią zaawansowane rozwiązania w dziedzinie ochrony przeciwpożarowej i dystrybucji wody pitnej. Produkowane z długoletnią tradycją, spełniają, a nawet przekraczają, rygorystyczne wymagania norm europejskich i międzynarodowych, takich jak PN-EN 14384.
Zgodność z Normami i Certyfikacja
Hydranty nadziemne AVK serii 84 spełniają, a nawet przekraczają, wymagania normy PN-EN 14384. AVK jest wiodącym dostawcą hydrantów i armatury do ochrony przeciwpożarowej, a jego produkty są zgodne ze wszystkimi normami europejskimi. Większość produktów do zastosowań przeciwpożarowych posiada aprobatę zarówno UL, jak i FM. Hydranty AVK są przystosowane do wysokiego ciśnienia roboczego i spełniają lub przewyższają wymagania AWWA. Hydranty AVK są pokryte powłoką z farby epoksydowej zgodnie z DIN 3476 część 1 i PN-EN 14901 oraz posiadają aprobatę GSK. Kontrola każdej partii elementów z powłoki epoksydowej zapewnia grubość warstwy minimum 250 µm, powierzchnię pozbawioną porów, dużą udarność i odpowiednie utwardzenie.
Kluczowe Cechy Konstrukcyjne i Bezpieczeństwa
Model N7, należący do serii 84, charakteryzuje się wytrzymałymi materiałami, dodatkową ochroną antykorozyjną oraz wysokim przepływem, co zapewnia trwałość i wysoką wydajność.
Podwójne Odcięcie Przepływu
Hydrant posiada podwójne odcięcie przepływu, co umożliwia uzyskanie szczelności podczas konserwacji. To dodatkowe odcięcie znacząco ułatwia prace serwisowe, minimalizując zakłócenia w dostawie wody.
Mechanizm Zabezpieczający Przed Uszkodzeniem
Jedną z kluczowych funkcji bezpieczeństwa jest konstrukcja kołnierza łączącego nadziemną i podziemną kolumnę. Jest on montowany z tuleją ze stali nierdzewnej, która ulega zerwaniu przy nagłym uderzeniu w hydrant (np. przez pojazd). Takie rozwiązanie ma na celu ochronę głównego rurociągu przed uszkodzeniem, pozostawiając go nienaruszonym. Przekładnia jest umieszczona poniżej punktu złamania, co dodatkowo chroni mechanizmy wewnętrzne. Połączenie między częścią nadziemną i podziemną umożliwia również obrót części nadziemnej o 360° wraz z głowicą hydrantu, co ułatwia instalację i użytkowanie.
Wytrzymałość Materiałów i Powłoki Antykorozyjne
- Głowica hydrantu i kolumna podziemna: Pokryte zewnętrznie i wewnętrznie powłoką z farb epoksydowych według wymogów GSK-RAL, o minimalnej grubości 250 µm, zgodnie z DIN 30677-2.
- Kolumna nadziemna: Zewnętrznie pokryta powłoką z farby epoksydowej zgodnie z DIN 30677-2 i zatwierdzeniem GSK, dodatkowo powłoka poliestrowa odporna na działanie UV. Wewnątrz zastosowano emalię zgodnie z DIN 51178.
- Opcjonalne emaliowanie: Na zewnątrz kolumny nadziemnej i podziemnej, dostępne w kolorach czerwonym lub niebieskim zgodnie z DIN 51178.
- Siedzisko zaworu: Wykonane z mosiądzu odpornego na odcynkowanie.
- Tłok: Posiada rdzeń z żeliwa sferoidalnego pokryty poliuretanem (PUR) z efektem wysokiej pamięci, co zapewnia jego trwałość i niezawodność.
Specyfikacja Techniczna i Wydajność
Hydranty serii 84, w tym model N7, są przeznaczone do wody pitnej i innych naturalnych płynów o określonej maksymalnej temperaturze. Dzięki wysokiej jakości materiałom i precyzyjnemu wykonaniu, zapewniają stabilne parametry pracy.
Konfiguracje Wylotów
Hydranty AVK są dostępne w wielu konfiguracjach, w tym z kilkoma konfiguracjami nasad Storz, co pozwala na elastyczne dopasowanie do różnych systemów przeciwpożarowych. Dostępne są np. konfiguracje:
- 2 x C
- 2 x B
- 2 x B + 1 x A
- 2 x C + 1 x B
Umożliwiają montaż do 4 wylotów.
Wartości Przepływu (Kv)
Wartości przepływu (Kv) dla poszczególnych średnic i konfiguracji wylotów:
- Dla DN 80:
- 1 x 65 wylot: 153 m³/h
- 2 x 65 wylot: 153 m³/h
- Dla DN 100:
- 1 x 65 wylot: 210 m³/h
- 2 x 65 wylot: 217 m³/h
Automatyczne Odwodnienie
Hydranty są wyposażone w automatyczne odwodnienie, co zapobiega zamarzaniu i uszkodzeniom w niskich temperaturach. Zintegrowany zawór powietrzny z mosiądzu dodatkowo wspiera ten proces.
- Przepływ resztkowy DN 80/100: 17/22 ml
- Czas odwodnienia DN 80/100: 120/215 s/m
Odporność na Siły Mechaniczne
Hydranty AVK serii 84 charakteryzują się wysoką odpornością na działające siły mechaniczne:
- MOT (Moment obrotowy): 125 Nm
- MST (Maksymalny moment obrotowy): 250 Nm
Łatwość Konserwacji i Dostępne Konfiguracje
Hydranty AVK są projektowane z myślą o łatwej konserwacji i naprawach. Model N7 "niełamliwy" (typ A) podkreśla ogólną solidność konstrukcji, co minimalizuje potrzebę częstych interwencji.
Standardowym kolorem hydrantów naziemnych AVK jest czerwony RAL 3000. Istnieje również możliwość spełnienia indywidualnych wymagań kolorystycznych, np. w celu wskazania rodzaju linii przepływu lub dopasowania do estetyki otoczenia.
