Instalacje Zraszaczowe i Tryskaczowe w Ochronie Przeciwpożarowej

Systemy ochrony przeciwpożarowej odgrywają kluczową rolę w zapobieganiu pożarom oraz minimalizowaniu ich skutków. W zależności od specyfiki zagrożeń pożarowych stosuje się różne technologie ochrony, w tym instalacje zraszaczowe i tryskaczowe. Zraszacze i tryskacze to istotne elementy instalacji przeciwpożarowych, których zadaniem jest rozpylanie środka gaśniczego. Choć mogą wydawać się podobne, różnią się pod względem konstrukcji, sposobu działania oraz zastosowania.

Czym są Zraszacze Przeciwpożarowe?

Zraszacze przeciwpożarowe to zaawansowane systemy gaśnicze z otwartymi dyszami, które w ułamku sekundy pokrywają wodą całą chronioną strefę. Stanowią one często uzupełnienie lub podstawowy element systemu przeciwpożarowego PPOŻ, instalowanego w obiektach przemysłowych, budynkach użyteczności publicznej i innych obiektach, które są szczególnie narażone na wystąpienie pożaru.

Wybierając to rozwiązanie, zyskuje się natychmiastowe chłodzenie krytycznej infrastruktury przemysłowej, co zapobiega rozprzestrzenianiu się ognia i minimalizuje straty w mieniu. Systemy te błyskawicznie tłumią pożar przed przyjazdem straży pożarnej. Rozwiązanie to idealnie sprawdza się w zakładach produkcyjnych i magazynach o podwyższonym ryzyku. Zraszacze gaszą od razu cały obszar, co jest niezbędne przy bardzo gwałtownych pożarach.

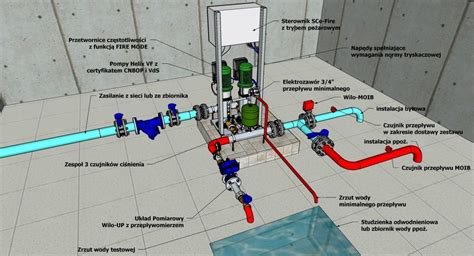

Zasada Działania Systemów Zraszaczowych

Instalacje zraszaczowe diametralnie różnią się od klasycznych tryskaczy, ponieważ ich rurociągi pozostają puste aż do momentu wykrycia zagrożenia przez niezależny system detekcji. Zraszacze są zwykle uruchamiane automatycznie przez system detekcji pożaru lub ręcznie przez obsługę. Aktywacja systemu może następować automatycznie (na podstawie sygnału z czujników) lub ręcznie, np. za pomocą przycisku alarmowego.

Zraszacze przeciwpożarowe są częścią zintegrowanego systemu PPOŻ, który wykrywa i zwalcza pożar w kilku etapach:

1. Wykrycie zagrożenia - system monitorujący (czujniki dymu, temperatury, detektory płomienia) identyfikuje ryzyko pożaru i przekazuje sygnał do centrali sterującej.
2. Aktywacja systemu - otwarcie zaworu wzbudzającego sprawia, że woda gwałtownie wypływa ze wszystkich dysz jednocześnie.
3. Rozpylanie środka gaśniczego - substancja gaśnicza (woda, piana, gaz) jest uwalniana przez zraszacze, pokrywając zagrożony obszar.
4. Dezaktywacja systemu i procedury awaryjne - po ugaszeniu pożaru system PPOŻ może zostać ręcznie wyłączony przez uprawnioną osobę.

Zastosowanie Zraszaczy Przeciwpożarowych

Zraszacze przeciwpożarowe montuje się tam, gdzie istnieje podwyższone ryzyko pożaru i szybkie rozprzestrzenianie się ognia mogłoby doprowadzić do poważnych strat materialnych lub zagrożenia życia. Systemy te doskonale chronią miejsca o najwyższym ryzyku pożarowym. Eksperci zalecają stosowanie tego mechanizmu wszędzie tam, gdzie ogień może rozprzestrzeniać się błyskawicznie.

• W lakierniach i magazynach chemicznych.
• Przy transformatorach i rozdzielniach.
• W zakładach obróbki drewna.
• W miejscach składowania substancji łatwopalnych.

Są niezastąpione w przestrzeniach, gdzie ogień i wysoka temperatura rozprzestrzeniają się w ułamkach sekund. Często pełnią też funkcję oddzielających kurtyn wodnych.

Woda z instalacji skutecznie chłodzi urządzenia, chroniąc je przed całkowitym stopieniem lub zniszczeniem w wyniku skrajnie wysokich temperatur. Straty spowodowane zalaniem są zawsze nieporównywalnie mniejsze niż te, które wywołałby swobodnie rozwijający się pożar. Ponadto, priorytetem systemu jest ochrona samej konstrukcji nośnej budynku oraz życia pracowników.

Rodzaje Zraszaczy Przeciwpożarowych

Dobór odpowiedniego zraszacza przeciwpożarowego zależy od specyfiki obiektu oraz rodzaju zagrożenia pożarowego. Różne konstrukcje i sposoby montażu pozwalają na skuteczne zabezpieczenie przestrzeni o różnych wymaganiach, od hal produkcyjnych po serwerownie. Oprócz konstrukcji i sposobu montażu kluczowe znaczenie ma również dobór odpowiedniego środka gaśniczego, dostosowanego do rodzaju pożaru i specyfiki chronionego obiektu.

Podział ze względu na orientację montażu:

• Zraszacze pionowe - montowane w pozycji pionowej, zazwyczaj pod sufitem. Środek gaśniczy kierowany jest w dół, co pozwala skutecznie pokryć duże powierzchnie pod zraszaczem.
• Zraszacze poziome - montowane na ścianach i ukierunkowane na rozprzestrzenianie środka gaśniczego poziomo.
• Zraszacze szyjkowe (wężykowe) - charakteryzują się wydłużoną konstrukcją z szyjką, która pozwala precyzyjnie kierować środek gaśniczy w określone miejsce.

Podział ze względu na środek gaśniczy:

• Zraszacze wodne - najczęściej stosowane, wykorzystują wodę do schładzania płonących materiałów i ograniczania dostępu tlenu. Skuteczne w gaszeniu pożarów klasy A (materiały stałe, np. drewno, papier, tkaniny).
• Zraszacze pianowe - tworzą warstwę piany, która izoluje ogień od tlenu i zapobiega jego rozprzestrzenianiu. Stosowane do gaszenia cieczy palnych (pożary klasy B).
• Zraszacze gazowe (systemy gaszenia gazowego) - wykorzystują gazy obojętne (np. CO₂, azot, FM-200), które eliminują tlen i tłumią ogień bez użycia wody. Idealne do miejsc z cennym sprzętem elektronicznym, gdzie woda mogłaby wyrządzić szkody (np. w serwerowniach).
• Zraszacze mgłowe - stosują mgłę wodną o bardzo małych kroplach, które skutecznie tłumią ogień przy minimalnym zużyciu wody. Zapewniają wysoką efektywność gaszenia przy niskim ryzyku uszkodzeń infrastruktury.

Czym są Tryskacze Przeciwpożarowe?

Tryskacz przeciwpożarowy (głowica tryskaczowa) jest dyszą z czułym na temperaturę elementem zamykającym, który otwiera się pod wpływem wzrostu temperatury. Tryskacze są istotną częścią większości nowoczesnych projektów budynków i są ważne dla bezpieczeństwa przeciwpożarowego. Ich działanie polega na wykrywaniu ciepła, a następnie uwalnianiu wody w celu ugaszenia pożaru. Warto zaznaczyć, że tryskacze przeciwpożarowe nie uruchamiają się samym dymem.

Podstawowa zasada działania tryskaczy przeciwpożarowych jest dość prosta. Każdy tryskacz składa się z głowicy zawierającej element wrażliwy na temperaturę oraz rury doprowadzającej wodę. Kiedy wybuchnie pożar i temperatura w pomieszczeniu zacznie rosnąć, wzrośnie ciśnienie powietrza lub wody w rurze. Tryskacze uruchamiają się w odpowiedzi na wzrost temperatury bezpośrednio związany z pożarem. Strumień wody z tryskacza zaprojektowano tak, aby miał niskie ciśnienie i stosunkowo małą objętość i był skierowany wyłącznie na obszar, w którym występuje pożar. Większość nowoczesnych instalacji tryskaczowych jest wyposażona w alarmy, które włączają się po uruchomieniu tryskaczy.

Elementy Budowy i Parametry Tryskaczy

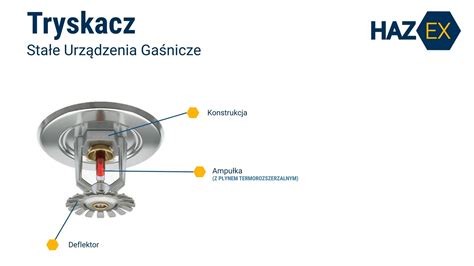

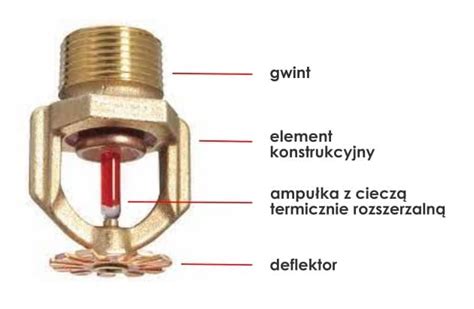

Podstawowe elementy budowy tryskaczy przeciwpożarowych obejmują element termoczuły, deflektor (talerz rozprysku) oraz korpus z gwintem, niezbędny do zamocowania tryskacza do rurociągu dystrybucyjnego. O wielkości i kształcie tworzonego przez tryskacz strumienia wody decyduje deflektor.

Każdy tryskacz przeciwpożarowy charakteryzuje się:

• Temperaturą reagowania - w zależności od rodzaju zastosowanego elementu termoczułego może wynosić od 57°C do 260°C. Zgodnie z normą VdS, tryskacze powinny być dobierane w zależności od spodziewanej temperatury otoczenia, przy czym znamionowa temperatura zadziałania tryskacza powinna być wyższa od temperatury otoczenia o co najmniej 30˚C. W klimacie umiarkowanym i przy normalnych warunkach, zalecane jest instalowanie tryskaczy o znamionowej temperaturze zadziałania od 68˚C do 74˚C.
• Współczynnikiem wypływu K - jest to współczynnik konieczny do uwzględnienia przy wyborze dysz, którego wartości pozwalają dobrać wielkość tryskacza odpowiednią dla ciśnienia wypływającej z niego wody.
• Respons Time Index (RTI) - współczynnik konieczny do uwzględnienia przy wyborze dysz pod instalację tryskaczową przeciwpożarową, określający szybkość reagowania na wzrost temperatury.
• Numerem SIN (Sprinkler Identification Number) - zgodnie z normą NFPA 13, każdy tryskacz ppoż. musi być trwale oznaczony tym numerem.

Typy Tryskaczy Przeciwpożarowych

Do zastosowania w instalacjach tryskaczowych dostępnych jest ponad 300 rodzajów tryskaczy. Dobór uzależniony jest od rodzaju gaszonego pożaru, charakterystyki wypływu, temperatury i szybkości otwarcia oraz aranżacji chronionego pomieszczenia.

Ze względu na element termoczuły:

• Tryskacze ampułkowe - posiadają komponent termoczuły w postaci ampułki wypełnionej płynem termo rozszerzalnym. W momencie, gdy temperatura otoczenia osiąga określony próg (zwykle między 57°C a 77°C), ampułka pęka, co powoduje uruchomienie tryskacza.
• Tryskacze topikowe - posiadają w miejsce ampułki specjalny topik, który pod wpływem temperatury ulega stopieniu.

Ze względu na orientację i sposób montażu:

• Tryskacze klasyczne - tryskacze starego typu, w których deflektory zainstalowane są w położeniu wiszącym lub stojącym.
• Tryskacze wiszące - deflektor znajduje się pod korpusem.
• Tryskacze stojące - wariant, gdzie strumień wody jest kierowany ku górze, a następnie rozprowadzany deflektorem.
• Tryskacze ukryte - montowane na orurowaniu pod tynkiem. Ich obecność jest dodatkowo zamaskowana dzięki osłonie, która odpada pod wpływem wysokiej temperatury lub bliskości ognia.
• Tryskacze przyścienne poziome - instalowane są przy ścianie.
• Tryskacze przyścienne pionowe - instalowane są przy ścianie i suficie w formie stojącej lub wiszącej - w zależności od modelu dostępne mogą być oba warianty lub tylko jeden z nich.

Ze względu na kształt strumienia wody:

Ważnym czynnikiem, który należy uwzględnić przy doborze instalacji tryskaczowych, jest kierunek, w jakim będzie rozprzestrzeniać się woda z dyszy tryskacza.

• Tryskacze klasyczne - strumień wody przyjmuje kształt kulisty i rozprowadzany jest równomiernie we wszystkich kierunkach.
• Tryskacze rozpylające - strumień wody przyjmuje kształt paraboli skierowanej do podłoża.
• Tryskacze przyścienne - woda rozpraszana jest w dół tylko z jednej strony. Są one wykorzystywane w sytuacjach, gdy montaż tryskaczy na stropie stwarzałby ryzyko ich uszkodzenia.
• Tryskacze przyścienne o zwiększonej długości rzutu strumienia wody (do 6,5m) - dopuszczone są wyłącznie w wersji z szybkim wskaźnikiem zadziałania. Mogą być stosowane do ochrony obiektów o najniższym stopniu zagrożenia pożarowego (LH i OH1), tylko w specjalnych przypadkach i za zgodą upoważnionych jednostek.

Ponadto norma VdS CEA 4001 dokładnie opisuje tryskacze ESFR (Early Suppression Fast Response), przeznaczone do gaszenia pożarów określonych zagrożeń, jak składowane tworzywa sztuczne, spieniona guma czy bele papieru. Tryskacze ESFR to tryskacze szybkiego reagowania o temperaturze otwarcia 68°C (lub 93°C) i dużej wydajności - nominalna wartość współczynnika wypływu K wynosi od 200 lub 360. Generowany przez nie strumień wody jest bardzo skoncentrowany i charakteryzuje się wysoką energią kinetyczną.

Różnice między Zraszaczami a Tryskaczami Przeciwpożarowymi

Zraszacze i tryskacze to elementy instalacji przeciwpożarowych, które różnią się przede wszystkim pod względem funkcjonowania, konstrukcji i obszaru działania.

Kluczowe różnice:

• Konstrukcja dyszy:
  • Zraszacze: Posiadają otwarte dysze, bez elementu termoczułego. Są komponentem instalacji zraszaczowej służącym do rozpylania wody lub innego środka gaśniczego.
  • Tryskacze: Są dyszą z czułym na temperaturę elementem zamykającym (ampułką lub topikiem), który otwiera się pod wpływem wzrostu temperatury.
• Mechanizm aktywacji:
  • Zraszacze: Uruchamiają się od razu całą sekcją po otrzymaniu sygnału z zewnętrznej centrali pożarowej lub systemu detekcji. Mogą być uruchamiane automatycznie lub ręcznie.
  • Tryskacze: Otwierają się indywidualnie, pod wpływem wysokiej temperatury działającej na konkretny element termoczuły. Reagują selektywnie, co oznacza, że uruchamiają się tylko te jednostki, które są bezpośrednio narażone na działanie wysokiej temperatury w miejscu pożaru.
• Obszar działania:
  • Zraszacze: Działają na obszarze całej chronionej sekcji, gasząc od razu cały obszar, co jest niezbędne przy bardzo gwałtownych pożarach.
  • Tryskacze: Działają selektywnie, uruchamiając się w miejscach, gdzie wykryto wzrost temperatury. Instalacja tryskaczowa działa więc punktowo. Ze względu na ten sposób działania, sekcje tryskaczowe mogą być dużo większe, bo pożar jest gaszony miejscowo jedynie przez kilka tryskaczy uruchamiających się nad miejscem powstałego pożaru.
• Sposób wypełnienia rurociągu:

  Instalacje mogą różnić się ze względu na sposób jej wypełnienia.

  • Instalacje mokre: Standardowo stosowane, rurociągi są wypełnione wodą.
  • Instalacje suche: Stosowane tam, gdzie brak jest możliwości kontroli temperatury otoczenia, bądź istnieje zagrożenie spadku temperatury poniżej 4°C. Takie warunki mogłyby doprowadzić do zamarznięcia wody w rurach, czego skutkiem byłby brak reakcji systemu na zagrożenie, a także poważne uszkodzenia. Rurociągi są wypełnione powietrzem lub innym gazem.
  • Systemy zraszaczowe (deluge): Są systemami otwartymi, w których rurociąg nie jest wypełniony ani wodą, ani sprężonym powietrzem do momentu aktywacji.
• Przeznaczenie i zastosowanie:
  • Tryskacze: Są projektowane głównie do ochrony z myślą o zastosowaniach wewnętrznych i służą do gaszenia pożarów w pomieszczeniach. Mają zastosowanie w ochronie przeciwpożarowej zakładów przemysłowych, magazynów, wiat, biurowców, galerii handlowych. W obszarach szczególnie zagrożonych fałszywym wyzwoleniem tryskacza lub w których znajduje się cenne mienie (np. serwerownie), stosuje się tryskacze podwójne.
  • Zraszacze: Sprawdzają się tam, gdzie potrzebne jest szybkie zraszanie lub chłodzenie, albo ugaszenie obiektów chronionej strefy. Idealne do miejsc o najwyższym ryzyku szybkiego rozprzestrzeniania się ognia.

Konserwacja i Wymagania Prawne

Regularne przeglądy instalacji gaśniczych są bezwzględnie wymagane przez polskie prawo w celu utrzymania pełnej sprawności systemu. Konserwacja musi być przeprowadzana minimum raz w roku przez certyfikowanych specjalistów. Ignorowanie tego obowiązku może skutkować odmową wypłaty odszkodowania przez ubezpieczyciela w razie pożaru.

Dobór i Montaż Systemów Przeciwpożarowych

Na odpowiedni dobór tryskaczy do instalacji Stałych Urządzeń Gaśniczych składa się kilka elementów, których pominięcie może wpłynąć na zwiększenie zagrożenia w momencie powstania pożaru. Tryskacze przeciwpożarowe charakteryzują się wieloma parametrami, które pozwalają optymalnie zareagować na możliwe zdarzenie pożarowe oraz skutecznie skontrolować pożar lub całkowicie go ugasić. Znajomość obowiązujących przepisów, norm i procedur pozwala dokonać odpowiedniego doboru tryskaczy, w zależności od występującego ryzyka pożarowego, charakterystyki zabezpieczanego obiektu oraz prowadzonej w nim działalności.

Projektowanie i montaż systemów przeciwpożarowych wymaga specjalistycznej wiedzy. Kompleksowa dokumentacja projektowa powinna być dostosowana do indywidualnych wymogów technologicznych obiektu oraz uzgodniona z uprawnionymi rzeczoznawcami ds. zabezpieczeń ppoż. Taka gwarancja zapewnia, że instalacja zostanie wykonana zgodnie z rygorystycznymi normami (np. NFPA czy VdS), co zapewni jej niezawodność.

Inwestycja w skuteczny system przeciwpożarowy może w przyszłości uratować życie i ograniczyć straty materialne do minimum. Jeśli odpowiadasz za bezpieczeństwo pożarowe w swoim zakładzie pracy, upewnij się, że stosowane zraszacze i tryskacze spełniają normy i są odpowiednio dobrane do charakteru działalności.
