Bezpieczniki w BMW E46: Lokalizacja, Funkcje i Wymiana

BMW serii 3 E46, produkowane w latach 1998-2007, to kultowy model bawarskiej marki, który do dziś cieszy się dużym uznaniem wśród miłośników motoryzacji. Model ten wyróżnia się charakterystycznym designem, dynamicznymi osiągami oraz wysoką jakością wykonania. Choć BMW E46 znane jest z solidnej konstrukcji i rzadko wymaga poważnych napraw, jak każdy samochód, może ulec awarii związanej z przepalonymi bezpiecznikami, które odpowiadają za ochronę układów elektrycznych pojazdu. Bogate wyposażenie komfortowe, rozbudowane systemy bezpieczeństwa, opcjonalne reflektory ksenonowe oraz nowsze systemy multimedialne sprawiają, że instalacja elektryczna jest zauważalnie bardziej złożona niż w poprzedniku E36. Warto zatem wiedzieć, gdzie znajdują się skrzynki z bezpiecznikami w modelu BMW 3 E46, za co odpowiadają poszczególne bezpieczniki oraz jak wymienić uszkodzony bezpiecznik.

Gdy któryś z podzespołów przestanie działać, najprawdopodobniej zadziałał wyłącznik automatyczny lub przepalił się bezpiecznik. Dlatego przed naprawą należy zawsze sprawdzić bezpiecznik odpowiadający za dany element.

Lokalizacja skrzynek bezpieczników w BMW E46

BMW 3 E46 posiada skrzynki z bezpiecznikami w kilku lokalizacjach, co jest typowe dla samochodów tej klasy. Znajomość ich rozmieszczenia jest kluczowa dla szybkiej diagnostyki i wymiany.

Główna skrzynka w kabinie pasażerskiej (schowek)

Główna skrzynka z bezpiecznikami w BMW 3 E46 znajduje się we wnętrzu, za schowkiem przed pasażerem, co znacznie ułatwia dostęp w przypadku awarii. Aby uzyskać do niej dostęp, należy otworzyć schowek na rękawiczki, zwolnić blokady ograniczające jego opadanie, a następnie ostrożnie opuścić całą kieszeń, uzyskując dostęp do panelu umieszczonego wysoko przy grodzi.

W wielu egzemplarzach BMW 3 E46 wewnątrz schowka powinna znajdować się rozpiska opisująca funkcję każdego bezpiecznika w danej wersji pojazdu, choć nie jest to regułą. Taka instrukcja nie będzie się znajdować jednak w każdym aucie.

Dodatkowe bezpieczniki za schowkiem

Nieco trudniej jest uzyskać dostęp do pozostałych bezpieczników, które znajdują się wewnątrz kabiny pasażerskiej. By się do nich dostać, konieczne jest zdemontowanie całego schowka, ponieważ elementy te są zlokalizowane za główną skrzynką. Po odkręceniu kilku śrub uzyskamy dostęp do przekaźników i dodatkowych bezpieczników.

Skrzynka w komorze silnika (E-box)

Kolejne zabezpieczenia umieszczono w komorze silnika, w skrzynce E-box po stronie pasażera, pod szczelną pokrywą z tworzywa. Skrzynka ta znajduje się w górnej części komory silnika. Wystarczy podnieść maskę i odszukać odpowiednią pokrywę. Po odkręceniu śrub możliwe będzie wyjęcie klapy zabezpieczającej. Tam ulokowano bezpieczniki i przekaźniki powiązane z pracą jednostki napędowej, układem wtryskowym, świecami żarowymi w wersjach wysokoprężnych, sterowaniem przepustnicy, wentylatorem chłodnicy oraz sprężarką klimatyzacji.

Rodzaje bezpieczników i ich wartości prądowe

BMW E46 korzysta z bezpieczników płytkowych typu mini i normal, uzupełnionych o bezpieczniki listwowe i śrubowe w obwodach wysokoprądowych. W typowych obwodach komfortu i oświetlenia stosuje się wartości 5, 7,5, 10, 15, 20, 25 i 30 A. Natomiast w obwodach napędu, chłodzenia i zasilania głównego wykorzystuje się wkładki 40, 50 oraz 60 A.

Objawy przepalonego bezpiecznika

Objawy przepalonego bezpiecznika w BMW 3 Coupe E46 mogą być z pozoru niejednoznaczne, ale zawsze wskazują na niedziałanie konkretnego układu lub elementu. Przykładowo:

• Brak działania elektrycznej szyby po stronie pasażera przy jednoczesnym poprawnym działaniu szyby kierowcy wskazuje na problem z konkretną wkładką w skrzynce za schowkiem lub z wiązką drzwiową.
• Jeśli gniazdo 12 V w konsoli środkowej nie działa, a radio i inne elementy deski rozdzielczej funkcjonują prawidłowo, warto w pierwszej kolejności sprawdzić odpowiedni bezpiecznik w panelu wewnętrznym.

Diagnostyka i wymiana bezpieczników

Wymiana bezpieczników w samochodzie to zadanie, z którym powinien poradzić sobie każdy kierowca. Do wykonania wymiany będą potrzebne właściwie jedynie dwie rzeczy: zapasowe bezpieczniki o odpowiednich wartościach oraz wiedza na temat lokalizacji bezpieczników i ich przeznaczenia. Wiele samochodów posiada specjalne czerwone kleszcze (pęsetę) do bezpieczników, umieszczone wewnątrz skrzynki, co ułatwia ich wyjmowanie.

Jak sprawdzić bezpiecznik?

Najłatwiejszym sposobem sprawdzenia bezpiecznika jest zastąpienie go nowym, działającym bezpiecznikiem o identycznej wartości. Jest to metoda często stosowana nawet na stacjach serwisowych. W warunkach domowych, gdy natychmiastowe zdobycie nowego bezpiecznika nie jest możliwe, sugeruje się następującą metodę sprawdzenia napięcia:

1. Przy pomocy próbnika sprawdź, czy na pinie złącza bezpiecznika jest obecne napięcie (np. pin 30, w zależności od układu).
2. W tym celu należy podłączyć tester do masy i dotknąć styku złącza przewodem testera.
3. Jeśli napięcie jest obecne, dioda LED testera zaświeci się. Brak napięcia może wskazywać na problem z zasilaniem bezpiecznika lub z uszkodzonym bezpiecznikiem.

Pamiętaj, że interpretacja schematu bezpieczników wymaga systematycznego podejścia. Legenda schematu zawiera objaśnienia symboli i kolorów, gdzie różne barwy oznaczają różne wartości amperowe. Szczegółowe opisy przy bezpiecznikach wskazują na obsługiwane elementy lub układy.

Instrukcja wymiany bezpiecznika krok po kroku

Bezpieczna wymiana bezpieczników w E46 wymaga przestrzegania kilku podstawowych zasad. Zawsze należy wyłączyć zapłon i odczekać chwilę, aż sterowniki zakończą pracę, zwłaszcza przed manipulacją w E-boxie lub przy akumulatorze. Oto szczegółowa instrukcja:

1. Zlokalizuj odpowiedni bezpiecznik: Skorzystaj z poniższych tabel lub rozpiski w samochodzie, aby zidentyfikować bezpiecznik odpowiadający za niesprawny układ.
2. Otwórz skrzynkę bezpieczników: Otwórz odpowiednią skrzynkę bezpieczników - w schowku pasażera, za schowkiem lub w komorze silnika, w zależności od lokalizacji poszukiwanego bezpiecznika.
3. Wyjmij uszkodzony bezpiecznik: Użyj specjalnych szczypiec do bezpieczników (często znajdują się w skrzynce) lub ostrożnie ręcznie. Staraj się nie rozginać jego nóżek i nie uszkodzić gniazda.
4. Sprawdź stan bezpiecznika: Obejrzyj, czy metalowy element wewnątrz bezpiecznika jest przerwany lub przepalony. Jeśli tak, bezpiecznik jest uszkodzony i wymaga wymiany.
5. Dobierz nowy bezpiecznik: Nowy bezpiecznik musi mieć identyczny amperaż jak uszkodzony. To kluczowe! Nigdy nie używaj bezpiecznika o wyższym amperażu, ponieważ może to prowadzić do poważniejszych uszkodzeń układu elektrycznego. Koniecznie trzeba także pamiętać o tym, że nowy bezpiecznik musi mieć takie same parametry jak ten, który był używany wcześniej.
6. Włóż nowy bezpiecznik: Wciśnij nową wkładkę w to samo miejsce, aż do wyczuwalnego oporu i upewnij się, że jest prawidłowo osadzony w gnieździe.
7. Sprawdź działanie układu: Uruchom odpowiedni komponent (np. radio, światła, wycieraczki), aby upewnić się, że nowy bezpiecznik działa poprawnie.
8. Zamknij skrzynkę bezpieczników: Zabezpiecz pokrywę i upewnij się, że wszystko jest szczelnie zamknięte.
9. Przetestuj auto: Uruchom silnik i sprawdź, czy wszystkie układy działają prawidłowo.

W przypadku, gdy nowy bezpiecznik przepala się natychmiast po wymianie, może to wskazywać na poważniejszy problem w układzie elektrycznym, np. zwarcie. W takiej sytuacji skonsultuj się z mechanikiem lub elektrykiem samochodowym.

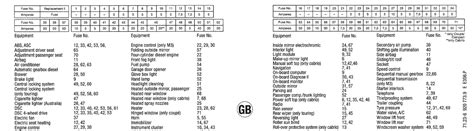

Schemat bezpieczników w kabinie pasażerskiej (schowek)

Poniższa tabela przedstawia funkcje bezpieczników znajdujących się w głównej skrzynce w schowku po stronie pasażera. Należy jednak pamiętać, że w niektórych wersjach samochodu układ tych elementów może być inny, dlatego jeżeli mamy taką możliwość, warto także sprawdzić schematy znajdujące się w instrukcji pojazdu.

Szczególne przypadki

• W BMW E46 bezpiecznik odpowiedzialny za zapalniczkę (gniazda zasilania) ma numer F47 i znajduje się w skrzynce bezpieczników zlokalizowanej w schowku po stronie pasażera.
• Lokalizacja bezpiecznika odpowiedzialnego za pompę paliwa może się nieznacznie różnić w zależności od roku produkcji i wersji silnikowej. Zwykle bezpiecznik znajduje się w skrzynce bezpieczników w schowku po stronie pasażera (np. F34 lub F54), natomiast przekaźnik pompy paliwa jest często zlokalizowany pod maską z prawej strony, w skrzynce przekaźników.
• Szczególną uwagę należy zwrócić na czwarty bezpiecznik w kostce skrzynki komputera pod maską w modelu 323i, który często przepala się podczas odpalania ciepłego silnika.

Typowe awarie elektryczne i konserwacja

W egzemplarzach BMW 3 Coupe E46 typowe awarie elektryczne dotyczą wiązek w drzwiach z bezramkowymi szybami, gdzie przewody pracują przy każdym otwieraniu i zamykaniu drzwi, co może prowadzić do ich uszkodzenia. Problemy pojawiają się również w obszarze progów i bagażnika, gdzie wilgoć i korozja potrafią doprowadzić do podwyższonego oporu styków, a w konsekwencji do przepalania bezpieczników.

Dodatkowym źródłem problemów bywają niefabryczne instalacje audio oraz alarmy, które nie zawsze są poprawnie wpięte w istniejące obwody. Skuteczna diagnostyka problemów elektrycznych wymaga systematycznego podejścia.

Regularna kontrola skrzynek bezpieczników, dbałość o szczelność bagażnika i stan wiązek drzwiowych oraz rozsądne podejście do wszelkich modyfikacji instalacji pozwalają utrzymać BMW 3 Coupe E46 w dobrej kondycji elektrycznej. Prawidłowa konserwacja i znajomość układu bezpieczników w BMW E46 to klucz do bezproblemowej eksploatacji tego popularnego modelu.
