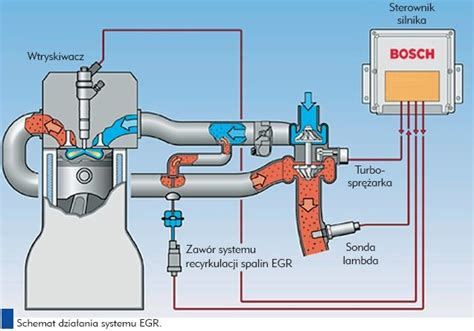

Układ recyrkulacji spalin, czyli EGR (Exhaust Gas Recirculation), to kluczowy element współczesnych silników, zarówno benzynowych, jak i wysokoprężnych. Jego głównym zadaniem jest ograniczenie emisji szkodliwych tlenków azotu (NOx), które powstają w wysokich temperaturach spalania. System ten działa poprzez kierowanie części spalin z kolektora wydechowego z powrotem do kolektora dolotowego, gdzie mieszają się one ze świeżą mieszanką paliwowo-powietrzną. To obniża temperaturę spalania w cylindrach, redukując tym samym powstawanie tlenków azotu.
Centralnym elementem tego układu jest zawór EGR, który steruje ilością spalin trafiających do dolotu. Jest on kontrolowany elektronicznie przez komputer silnika (ECU) na podstawie danych z różnych czujników (np. temperatury silnika, obciążenia, prędkości obrotowej). Przy niższych obrotach i częściowym obciążeniu zawór się otwiera, aby zredukować emisje, natomiast przy dużym obciążeniu lub na wysokich obrotach jest zazwyczaj zamknięty, by zapewnić maksymalną moc.
Rodzaje zaworów EGR
Zawory EGR różnią się pod względem sterowania oraz obecności dodatkowego chłodzenia. Współczesne silniki korzystają głównie z EGR-ów z nastawnikiem elektrycznym, choć elementy sterowane pneumatycznie/podciśnieniowo nadal są w użyciu w starszych konstrukcjach.
- Zawory wysoko- i niskociśnieniowe: W dieslach spotykamy zawory wysokociśnieniowe, które pobierają spaliny bezpośrednio z kolektora wydechowego, oraz niskociśnieniowe, które pobierają spaliny dopiero za filtrem DPF.
- EGR z chłodnicą: Często stosowane są układy recyrkulacji wyposażone w chłodnicę, gdzie płyn chłodzący dodatkowo obniża temperaturę spalin zawracanych do kolektora ssącego. Zmniejsza to gęstość spalin, co pozwala wtłoczyć ich więcej do cylindrów, dodatkowo obniżając emisję tlenków azotu.
Dlaczego zawór EGR ulega awarii lub zabrudzeniu?
Problemy z zaworem EGR najczęściej są wynikiem nagromadzenia zanieczyszczeń, jednak mogą również wynikać z innych przyczyn.
Nagromadzenie sadzy i osadów
To zdecydowanie najczęstsza przyczyna błędów związanych z EGR. Spalinom towarzyszą cząstki sadzy i osady, które z czasem osadzają się w zaworze i na jego elementach. Powoduje to ograniczenie ruchu tłoczka lub klapy zaworu, a w skrajnych przypadkach całkowite jego zablokowanie. Zawór może być zablokowany w pozycji otwartej lub zamkniętej, co generuje problemy w pracy silnika. W silnikach Diesla problem z sadzą jest bardziej nasilony ze względu na charakterystykę spalania oleju napędowego, powstawanie dużej ilości drobnych cząstek stałych oraz niepełne spalanie paliwa, zwłaszcza podczas jazdy na krótkich dystansach w ruchu miejskim.
Uszkodzenia mechaniczne
Poza zanieczyszczeniami zawór EGR może ulec uszkodzeniu mechanicznemu. Może to być spowodowane wadą fabryczną, ale częściej jest to wynik zużycia eksploatacyjnego. Sprężyna powrotna może się osłabić, elementy ruchome mogą się wyrobić, a nawet obudowa zaworu może ulec pęknięciu. Takie uszkodzenia uniemożliwiają prawidłowe działanie zaworu.
Problemy elektryczne i elektroniczne
Zawór EGR jest sterowany elektronicznie, co oznacza, że problemy mogą dotyczyć również jego elektrycznej części. Może dojść do uszkodzenia cewki sterującej, przerwania obwodu, problemów z wtyczką lub okablowaniem. Ponadto, układ EGR współpracuje z innymi czujnikami w samochodzie (np. czujnikiem różnicy ciśnień w kolektorze, czujnikiem temperatury spalin), a awaria któregokolwiek z nich może wpłynąć na działanie zaworu i wygenerować błąd.
Objawy zapchanego lub uszkodzonego zaworu EGR
Problemy z zaworem EGR zazwyczaj manifestują się w sposób zauważalny dla kierowcy. Rozpoznanie tych objawów na wczesnym etapie może pomóc w uniknięciu poważniejszych awarii.
Wskaźnik awarii silnika (Check Engine)
Najbardziej oczywistym objawem jest zapalenie się kontrolki Check Engine na desce rozdzielczej. Komputer silnika wykrywa nieprawidłowości w działaniu układu EGR i rejestruje odpowiedni kod błędu (np. P0401 - zbyt niski przepływ spalin przez EGR, P0403 - problem z obwodem elektrycznym zaworu EGR).
Spadek mocy i szarpanie podczas przyspieszania
Jeśli zawór EGR jest zablokowany w pozycji otwartej, do kolektora dolotowego trafia zbyt dużo spalin, co zubaża mieszankę paliwowo-powietrzną. Skutkuje to spadkiem mocy silnika, zwłaszcza przy niższych obrotach, i opóźnioną reakcją na pedał gazu. Silnik może być ospały, gorzej reagować na wciśnięcie pedału gazu i szarpać podczas przyspieszania.
Niestabilna praca silnika na biegu jałowym
Zanieczyszczony lub zablokowany zawór EGR często prowadzi do nierównej pracy silnika na biegu jałowym. Wibracje podczas postoju lub drgania silnika są typowym sygnałem zakłóconego przepływu gazów recyrkulacyjnych.
Zwiększone zużycie paliwa
Nieprawidłowe działanie EGR może prowadzić do zwiększonego zużycia paliwa. Dzieje się tak, ponieważ komputer silnika próbuje skorygować nieprawidłowy skład mieszanki, co może skutkować dłuższą pracą silnika na wzbogaconej mieszance.
Czarny dym z rury wydechowej
Nadmiar nagromadzonych spalin oraz nieefektywna cyrkulacja gazów mogą prowadzić do emisji czarnego dymu z układu wydechowego. Jest to szczególnie widoczne przy gwałtownym wciśnięciu pedału gazu i świadczy o niepełnym spalaniu oleju napędowego.
Ubytek płynu chłodzącego i ryzyko pożaru
W przypadku układów EGR wyposażonych w chłodnicę, nieszczelności mogą prowadzić do ubytków płynu chłodniczego, który dostaje się do komór spalania lub do układu wydechowego. Objawy te, takie jak biały dym z wydechu i zapach spalin w kabinie, mogą być mylone z uszkodzoną uszczelką pod głowicą. Dodatkowo, w wybitnie niesprzyjających warunkach, glikol wydostający się z chłodniczki może doprowadzić do samozapłonu kolektora ssącego, co jest problemem znanym w wybranych modelach BMW z silnikami 2.0 i 3.0d. Jest to najgorsza możliwa konsekwencja awarii układu EGR.
Diagnostyka problemu z zaworem EGR
Kiedy pojawią się powyższe objawy, najlepiej nie zwlekać i udać się do specjalisty. Precyzyjna diagnoza jest kluczowa.
Podłączenie do skanera diagnostycznego
Pierwszym krokiem jest zawsze podłączenie samochodu do skanera diagnostycznego OBD-II. Pozwala on na odczytanie kodów usterek zapisanych w pamięci komputera silnika (ECU).
Interpretacja kodów błędów i parametry pracy
Skaner wyświetla kody błędów, które doświadczony mechanik interpretuje w kontekście konkretnego modelu samochodu i objawów zgłaszanych przez kierowcę. Sprawdzane są również parametry pracy układu EGR w czasie rzeczywistym - kąt otwarcia zaworu, sygnały z czujników. W silnikach Diesla często sprawdza się również stan filtra cząstek stałych (DPF), ponieważ problemy z jego zapychaniem mogą wpływać na działanie EGR.
Czyszczenie zaworu EGR - kiedy jest wystarczające?
Po dokładnej diagnozie, jeśli problemem jest głównie nagromadzenie osadów, często wystarczy wyczyszczenie zaworu. Czyszczenie jest wystarczające, jeśli po zabiegu zawór pracuje płynnie, bez zacięć, a skaner diagnostyczny nie rejestruje już błędów związanych z EGR. Silnik powinien odzyskać pełną moc, a zużycie paliwa powinno wrócić do normy.
Metody czyszczenia zaworu EGR
W zależności od stopnia zabrudzenia można zastosować różne metody czyszczenia.
1. Mechaniczne czyszczenie (demontaż zaworu)
Czyszczenie EGR to praca wymagająca precyzji i odpowiednich środków. Zaczyna się od demontażu zaworu z kolektora dolotowego. Następnie używa się specjalistycznych preparatów do czyszczenia układu EGR, które rozpuszczają nagromadzone osady i sadzę. Dokładnie czyści się wszystkie elementy zaworu - korpus, tłoczek, kanały przepływowe. W niektórych przypadkach, szczególnie w silnikach benzynowych, gdzie osady są bardziej lepkie, może być konieczne użycie szczotek lub innych narzędzi mechanicznych. Po dokładnym wyczyszczeniu zawór jest montowany z powrotem na swoje miejsce, zazwyczaj z nową uszczelką. W przypadku bardzo grubych złogów, zebranych po wielu tysiącach kilometrów, demontaż i czyszczenie "na stole" jest często jedyną skuteczną metodą.
2. Czyszczenie chemiczne bez demontażu

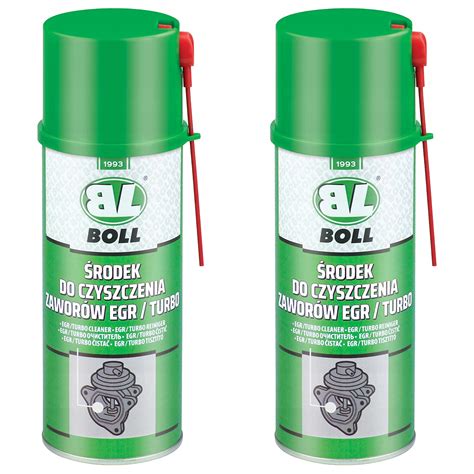

Jest to metoda mniej inwazyjna i prostsza, ale także nieco mniej skuteczna w przypadku mocno zapchanych zaworów. Ma sens głównie wtedy, gdy proces przeprowadzany jest regularnie, profilaktycznie. Potrzebny jest do tego specjalny preparat (np. EGR Engine Cleaner, EGR Cleaner), który aplikuje się do układu dolotowego przed turbosprężarką (od jej "zimnej" strony). Po uruchomieniu silnika i utrzymywaniu określonych obrotów, preparat dozuje się niewielkimi porcjami. Preparaty te są zazwyczaj bezpieczne dla gumowych membran zaworu i innych delikatnych elementów. Jest to dobre rozwiązanie do konserwacji, ale może być niewystarczające dla całkowicie unieruchomionego EGR.
3. Czyszczenie z użyciem agresywnej chemii (przy silnym zabrudzeniu po demontażu)
Jeśli zawór EGR został całkowicie zablokowany, a zalepiający go nagar przybiera formę lepkiej smoły, po demontażu można użyć agresywnych środków chemicznych, takich jak benzyna ekstrakcyjna, rozpuszczalnik, a nawet czysty olej napędowy. Należy jednak pamiętać, że żaden z tych płynów nie może zetknąć się z gumową membraną zaworu, gdyż może ona ulec uszkodzeniu. Ta metoda wymaga dużej ostrożności i precyzji.
Wymiana zaworu EGR - kiedy jest konieczna?
Niestety, nie zawsze czyszczenie przyniesie oczekiwany skutek. Wymiana zaworu EGR jest konieczna, gdy:
- Zawór jest uszkodzony mechanicznie: Pęknięcia, wyrobienia elementów, uszkodzona sprężyna - w takich przypadkach czyszczenie nic nie pomoże.
- Występują problemy elektryczne: Uszkodzona cewka, przerwa w obwodzie, której nie da się naprawić.
- Zawór jest zablokowany w sposób permanentny: Mimo prób czyszczenia zawór nadal się zacina lub nie porusza się w pełnym zakresie.
- Problemy powracają po czyszczeniu: Jeśli po krótkim czasie od czyszczenia błąd EGR pojawia się ponownie, świadczy to o głębszym problemie lub o tym, że osady są na tyle trwałe, że czyszczenie jest nieskuteczne.
- Uszkodzone są czujniki zintegrowane z zaworem: W niektórych modelach samochodów, np. w silnikach 1.9 TDI grupy VAG (Audi A4 B6, VW Passat B5), zawór EGR jest zintegrowany z czujnikiem położenia. Uszkodzenie samego czujnika wymaga wymiany całego elementu.
Koszt wymiany zaworu EGR zależy od modelu samochodu i rodzaju zaworu (mechaniczny, elektryczny, zintegrowany z czujnikiem). Sam zawór może kosztować od kilkuset do nawet kilku tysięcy złotych, do czego dochodzi koszt robocizny. Nie zawsze opłaca się szukać najtańszych zamienników, ponieważ ich niska jakość może sprawić, że problem szybko powróci. W przypadku problemów z chłodniczką EGR, zużyte lub rozszczelnione elementy zawsze należy wymienić na nowe.
Dlaczego warto korzystać z usług autoserwisu?
Samodzielne próby diagnozy i naprawy problemów z EGR mogą być ryzykowne i prowadzić do dalszych uszkodzeń. W profesjonalnym autoserwisie dysponuje się specjalistycznym sprzętem do diagnostyki i doświadczeniem w naprawie układów EGR w różnych modelach samochodów. Mechanicy są w stanie precyzyjnie zlokalizować przyczynę problemu i zaproponować najlepsze rozwiązanie - czyszczenie lub wymianę. Korzystając z usług profesjonalnego warsztatu, otrzymuje się gwarancję na wykonaną usługę i zamontowane części, co daje pewność skutecznego rozwiązania problemu.
Profilaktyka - jak zapobiec ponownemu zapchaniu zaworu EGR?
Aby uniknąć kosztownych napraw, warto podjąć działania profilaktyczne, które pomogą zachować układ EGR w dobrej kondycji:
- Stosuj tylko wysokiej jakości paliwo: Mniej zanieczyszczeń i dodatków w paliwie to większe szanse na jego całkowite spalanie, co ogranicza ilość sadzy.
- Unikaj krótkich tras z zimnym silnikiem: W takich warunkach spalanie jest niepełne, co przyspiesza zanieczyszczanie układu EGR.
- Od czasu do czasu wyjedź na autostradę i utrzymuj wyższe obroty silnika: Taka jazda pomaga wypalić nagromadzoną sadzę i częściowo oczyścić zawór EGR.
- Kontroluj stan oleju, turbosprężarki i kolektora dolotowego: Regularna diagnostyka i wymiana zużytych części pomoże zachować sprawność całego układu wydechowego.
- Stosuj dodatki do paliwa: Jeśli producent pojazdu na to pozwala, odpowiednie środki poprawiają jakość spalania i zmniejszają powstawanie sadzy.
Jak wyczyścić EGR? Jak i czy ZAŚLEPIAĆ? Dla laika.
Konsekwencje ignorowania problemów z EGR i aspekty prawne
Ignorowanie awarii zaworu EGR wiąże się z ryzykiem wystąpienia poważniejszych problemów, które mogą prowadzić do bardzo kosztownych napraw. Należą do nich:
- Większe obciążenie turbiny, skracające jej żywotność lub powodujące przegrzanie.
- Zanieczyszczenie kolektora dolotowego, co ogranicza przepływ powietrza.
- Szybsze zapchanie filtra cząstek stałych (DPF) z powodu zbyt bogatej mieszanki paliwowo-powietrznej.
- Wzrost emisji spalin i ryzyko niezaliczenia badania technicznego.
Warto podkreślić, że zaślepienie zaworu EGR jest niezgodne z obowiązującymi przepisami i wiąże się z wykluczeniem auta z dalszej eksploatacji podczas okresowego przeglądu technicznego. Zamiast próbować obejść przepisy, lepiej dbać o prawidłowe funkcjonowanie zaworu EGR, co zapewni zarówno zgodność z normami, jak i długotrwałą sprawność pojazdu.
