Rysunek techniczny stanowi uniwersalny język komunikacji w wielu branżach, od produkcji seryjnej po zaawansowane konstrukcje, w tym również w obszarze instalacji przeciwpożarowych. Umożliwia on zrozumiałą komunikację nawet pomiędzy osobami, które nie mówią w tym samym języku. Rozwój umiejętności i wzrost poziomu wiedzy w zakresie rozumienia, interpretowania i czytania rysunków technicznych prowadzi do redukcji problemów w procesie wytwarzania i projektowania poprzez maksymalizację świadomości o potencjalnych źródłach trudności i zagrożeń, co w konsekwencji pozytywnie wpływa na koszty jakości przedsiębiorstwa. Z drugiej strony wymaga to poznania zasad czytania ze zrozumieniem rysunku technicznego. W związku z zapewnieniem uniwersalności dokumentacji technicznej ustanowiono normę, która określa zasady zapisu rysunku technicznego, opisane szczegółowo w normie ISO 128.
Dzięki znajomości rysunku technicznego zyskuje się dodatkowe kompetencje i umiejętne stosowanie zagadnień, co jest również szansą na usprawnienie procesu komunikacji z klientem w zakresie wymagań rysunkowych, jak również analizy problemów jakościowych i rozwiązywania problemów.
Podstawowe elementy rysunku technicznego
Pierwszym krokiem do zrozumienia zasad rysunku technicznego jest zaznajomienie się z podstawowymi elementami, które go tworzą. Aby w pełni zrozumieć projekt, należy skupić się na kilku kluczowych aspektach: skali, symbolach, liniach oraz wymiarach.
Skala
Skala na rysunku technicznym jest niezwykle istotna, ponieważ określa, w jakim stosunku rzeczywiste wymiary są odwzorowane na papierze. Przykładowo, skala 1:100 oznacza, że 1 cm na rysunku odpowiada 1 metrowi w rzeczywistości. Zrozumienie skali pozwala na właściwe odczytywanie wymiarów i proporcji.
Symbole i oznaczenia
W przypadku symboli instalacyjnych, punkt świetlny oznaczany jest krzyżykiem w okręgu, gniazdko elektryczne to mały kwadrat z literą „E” lub symbolem gniazdka, a przełącznik przedstawia symbol linii przerywanej z kółkiem na końcu. Symbole architektoniczne obejmują elementy, które są liniami z zakończeniami w formie strzałek, wskazującymi dokładne wymiary. Oznaczenia wysokości przedstawiane są jako symbole nad poziomem podłogi, np. "+2,5 m". Osie konstrukcyjne to linie przerywane lub kropkowane z oznaczeniami literowymi lub liczbowymi, wskazujące osie budynku.
Na rysunku technicznym często występują również ogólne oznaczenia budowlane: ściany nośne są często oznaczane grubą lub podwójną linią, podczas gdy ściany działowe zaznacza się cieńszą linią. Symbol drzwi to prostokąt z linią wskazującą kierunek otwierania, a okna oznaczane są jako prostokąty na ścianach z dodatkowymi liniami wskazującymi ramy okienne. Schody przedstawiane są jako ciąg równoległych linii, często z linią przerywaną wskazującą kierunek w górę.
Zasady rysunku technicznego
Zasady rysunku technicznego obejmują szereg standardów i norm, które muszą być przestrzegane, aby rysunki były zrozumiałe:
- Jednolitość skali: Cały rysunek powinien być wykonany w tej samej skali, aby zapewnić spójność.
- Czytelność: Rysunek powinien być przejrzysty i czytelny, z wyraźnie zaznaczonymi liniami, symbolami i wymiarami.
- Dokładność: Wszystkie wymiary i szczegóły muszą być precyzyjnie odwzorowane, aby uniknąć błędów w trakcie realizacji projektu.
- Użycie standardowych symboli: Symbole używane na rysunku muszą być zgodne z powszechnie przyjętymi normami, co ułatwia ich interpretację.
Specyfika rysunku technicznego hydrantu
Hydranty wewnętrzne i zewnętrzne odgrywają kluczową rolę w zapewnianiu bezpieczeństwa przeciwpożarowego budynków i infrastruktury. Hydrant jest urządzeniem, które umożliwia pobór wody bezpośrednio z sieci wodociągowej. Hydranty zewnętrzne dzieli się na podziemne i nadziemne, natomiast hydranty wewnętrzne stanowią element przeciwpożarowej instalacji wodociągowej.
Sieć wodociągowa przeciwpożarowa to jeden z podstawowych elementów chroniących nas przed skutkami pożarów, zapewniając szybki dostęp do stałego źródła wody dla jednostek ochrony przeciwpożarowej niemal w każdym miejscu i w każdym czasie.
Podstawy prawne i normy
Kluczowym dokumentem określającym wymagania dla sieci wodociągowej przeciwpożarowej, w tym hydrantów zewnętrznych, jest Rozporządzenie Ministra Spraw Wewnętrznych i Administracji z dnia 24 lipca 2009 roku w sprawie przeciwpożarowego zaopatrzenia w wodę oraz dróg pożarowych (Dz.U. 2009 nr 124 poz. 1030). W tym akcie prawnym znajdziemy szczegółowe regulacje dotyczące niemal każdego aspektu związanego z hydrantami zewnętrznymi, w tym średnic nominalnych sieci, wytycznych dotyczących średnic nominalnych samych hydrantów zewnętrznych, jak i dokładnych regulacji co do lokalizacji i oznaczania hydrantów zewnętrznych.
Hydranty wewnętrzne są regulowane przez Rozporządzenie Ministra Spraw Wewnętrznych i Administracji z dnia 7 czerwca 2010 r. dotyczące ochrony przeciwpożarowej budynków (Dz.U. 2010 nr 109 poz. 719).
Przepisy dotyczące sieci hydrantowych - hydrantów zewnętrznych i hydrantów wewnętrznych - są uszczegółowieniem regulacji, jakie znajdziemy w Prawie budowlanym, które warunkuje możliwość wznoszenia niektórych obiektów budowlanych od zapewnienia im przeciwpożarowego zaopatrzenia w wodę do zewnętrznego gaszenia pożaru.
Do innych ważnych aktów prawnych, które mogą mieć zastosowanie przy projektowaniu i czytaniu rysunków technicznych hydrantów, należą:
- Rozporządzenie Ministra Gospodarki z dnia 21 listopada 2005 r. w sprawie warunków technicznych, jakim powinny odpowiadać bazy i stacje paliw płynnych, rurociągi przesyłowe dalekosiężne służące do transportu ropy naftowej i produktów naftowych i ich usytuowanie (Dz. U. Nr 243 z 2005 r. poz. 2063).
- Rozporządzenie Ministra Infrastruktury z dnia 12 kwietnia 2002 r. w sprawie warunków technicznych, jakim powinny odpowiadać budynki i ich usytuowanie (Dz.U. Nr 75, poz. 690 z późn. zm.).
- Rozporządzenie Ministra Spraw Wewnętrznych i Administracji z dnia 16 czerwca 2003 r. w sprawie uzgadniania projektu budowlanego pod względem ochrony przeciwpożarowej (Dz. U. Nr 121, poz. 1137).
Interpretacja kluczowych informacji na rysunkach hydrantów
Rysunek techniczny hydrantu powinien dostarczać szeregu informacji niezbędnych do jego prawidłowego wykonania, instalacji i późniejszego użytkowania. Umiejętność interpretacji tych danych jest kluczowa.
Oznaczenia i specyfikacja techniczna hydrantu
Na rysunkach technicznych hydrantów znajdziemy informacje o ich typie i parametrach. Najczęściej stosowane hydranty zewnętrzne to te o średnicach 80 mm i 100 mm, oznaczane jako hydrant DN80 i hydrant DN100. Rzadziej spotyka się hydranty nadziemne o średnicy 150 mm (DN150). Dodatkowym parametrem rozróżniającym hydranty jest zakres ciśnień, w jakich mogą pracować. Na rysunkach można znaleźć oznaczenia takie jak hydrant PN 10 (o ciśnieniu nominalnym 10 bar/1 MPa) lub hydrant PN 16 (o ciśnieniu nominalnym 16 bar/1,6 MPa). Takimi parametrami charakteryzować mogą się zarówno hydranty nadziemne, jak i podziemne.
Każdy zainstalowany hydrant zewnętrzny musi odpowiadać nie tylko regulacjom prawnym, ale także posiadać niezbędną dokumentację techniczną. Na rysunku lub w dołączonej dokumentacji powinny być odniesienia do:
- aprobaty technicznej (lub Krajowej Oceny Technicznej - KOT),
- atestu higienicznego Państwowego Zakładu Higieny (PZH),
- świadectwa dopuszczenia CNBOP-PIB do użytkowania w ochronie przeciwpożarowej.
Brak któregokolwiek z nich uniemożliwia wprowadzenie danego hydrantu do użytku.
Lokalizacja i rozmieszczenie hydrantów
Rysunki techniczne muszą jasno wskazywać lokalizację hydrantów, zgodnie z przepisami. Hydranty zewnętrzne umieszcza się wzdłuż dróg i ulic, a także przy ich skrzyżowaniach. Przy hydrancie należy przewidzieć stanowisko czerpania wody o wymiarach, które zapewniają swobodny do niego dostęp.
Na terenach miejskich hydranty umieszczane są wzdłuż ulic i dróg oraz przy ich skrzyżowaniach. Zgodnie z §10 ust. 4 Rozporządzenia MSWiA z 2009 r., rysunki techniczne powinny odzwierciedlać następujące odległości:
- Odległość pomiędzy dwoma sąsiadującymi ze sobą hydrantami nie powinna przekraczać 150 metrów.
- Odległość od zewnętrznej krawędzi jezdni lub drogi wyznaczona została na maksymalnie 15 metrów.
- Jeśli hydranty zewnętrzne przeznaczone są do chronienia konkretnego obiektu, pierwszy (najbliższy) z nich umieszczony powinien być w odległości do 75 metrów od obiektu.
- Kolejne hydranty wymagane do ochrony obiektu powinny być rozmieszczone w odległości do 150 metrów od siebie.
- Hydrant zawsze powinien być odsunięty od ściany chronionego budynku na minimum 5 metrów (wynika to pośrednio z wymagań dla dróg pożarowych §12 ust. 2).
Jeśli hydranty umieszczane są poza obszarami miejskimi, odległości między nimi powinny być dostosowane do gęstości zaludnienia i planowanej zabudowy.
Kiedy stosuje się hydranty podziemne a kiedy nadziemne?
Rysunki techniczne określają również typ hydrantu - podziemny lub nadziemny. Co do zasady, zalecanym jest instalowanie na sieci wodociągowej hydrantów zewnętrznych nadziemnych (§10 ust. 1 rozporządzenia wskazuje na stosowanie hydrantów nadziemnych DN 80). Są one zdecydowanie łatwiejsze do zlokalizowania, a do skorzystania z hydrantu nadziemnego nie jest konieczne stosowanie dodatkowego sprzętu, co zapewnia szybszy dostęp do zasobów wody. Stosowanie hydrantów zewnętrznych podziemnych jest dopuszczalne, jeśli hydrant nadziemny powodowałby utrudnienia (np. w ruchu drogowym, pieszych, uniemożliwienie dojazdu służb ratunkowych) lub byłoby niewskazane.
Oznakowanie hydrantów
Oznakowanie hydrantów zgodne powinno być z Polskimi Normami - każde zatem oznakowanie hydrantu oraz znaki wskazujące jego umiejscowienie będą takie same. Na znakach wskazujących miejsce położenia hydratu znajdą się ponadto informacje o jego parametrach.

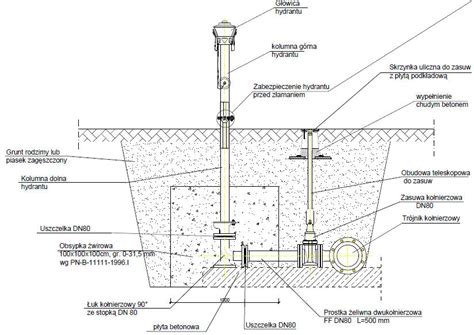

Hydrant zewnętrzny podziemny
Na rysunku technicznym hydrant podziemny, choć niewidoczny, powinien być zawsze skojarzony z tablicą orientacyjną. Jest to tablica z informacjami umożliwiającymi dokładne zlokalizowanie miejsca, w którym umieszczona jest klapa zakrywająca dostęp do hydrantu. Na czerwonym znaku z białą obwódką umieszczone są białe piktogramy informujące o obecności hydrantu - biała litera H - średnicy zaworu hydrantu podziemnego oraz kierunku położenia względem znaku i odległości, jaką trzeba pokonać, by znaleźć hydrant. Oznaczenia lokalizujące hydrant zewnętrzny podziemny zazwyczaj pokazują jedną lub dwie odległości - w zależności od tego, czy pokrywa hydrantu znajduje się na wysokości znaku, czy należy przemieścić się jeszcze w prawo lub w lewo.
Hydrant zewnętrzny nadziemny
Hydranty zewnętrzne nadziemne są łatwe do zauważenia i powinny być widoczne na rysunkach w swojej pełnej formie. Hydrant jest kolumną, obustronnie zakończoną nasadami wylotowymi. Najczęściej ma kolor czerwony (niekiedy spotkać można hydranty w kolorze czarnym lub szarym), co wyróżnia go z otoczenia. Hydrant zewnętrzny oznakowany jest tabliczką płaską lub przestrzenną (znak hydrant na trzech płaszczyznach połączonych w trójścian), co zapewnia jej widoczność z każdej strony. Znak hydrant zewnętrzny nadziemny znajduje się bądź na samym hydrancie, bądź na wysięgniku - takie rozwiązanie zdecydowanie zwiększa widoczność hydrantu. Znak hydrant zewnętrzny nadziemny to kwadratowa tabliczka w kolorze białym z dużą, czarną literą H w środku. Po obu stronach litery umieszczone są dwa czerwone prostokąty.
Hydrant wewnętrzny
Rysunki techniczne hydrantów wewnętrznych powinny jasno przedstawiać ich oznakowanie. Szafka hydrantowa powinna być opatrzona znakiem Hydrant wewnętrzny (numer referencyjny F002 w ISO 7010). Dodatkowo, ponieważ hydranty wewnętrzne są objęte normą zharmonizowaną, wymagane jest dla nich znakowanie CE. Wymagania dotyczące znakowania hydrantów wewnętrznych są określone w normach PN-EN 671-1 oraz PN-EN 671-2.
Kolejnym elementem podlegającym sprawdzeniu podczas odbioru, który powinien być uwzględniony na rysunku, jest urządzenie otwierające hydrant. Zgodnie z pkt 4.7 normy PN-EN 671-1:2012 oraz pkt 4.6 normy PN-EN 671-2:2012 zamykane szafki hydrantu powinny zostać wyposażone w urządzenia do awaryjnego otwierania. Mogą one być zabezpieczone jedynie kruchym, przezroczystym materiałem. Jeśli od czoła znajduje się krucha szybka, należy zastosować materiał takiego rodzaju, aby po jej rozbiciu nie pozostawały postrzępione bądź ostre krawędzie, które mogłyby spowodować zranienie przy uruchamianiu urządzenia awaryjnego.
Hydrant wewnętrzny jest bez wątpienia stałym urządzeniem gaśniczym wodnym. Wynika to z zapisów norm przedmiotowych, które zostały przytoczone w artykule. Pojawiające się wątpliwości są jedynie niewłaściwą interpretacją zapisów rozporządzenia. Warto podkreślić, że nie każdy hydrant wewnętrzny noszący oznakowanie CE zgodnie z normami przedmiotowymi PN-EN 671-1:2012 oraz PN-EN 671-2:2012 może zostać zastosowany w obiekcie jako stałe urządzenie gaśnicze. Wynika to z zapisów wspomnianego rozporządzenia, które dopuszcza do stosowania wyłącznie hydranty określonej wielkości.
Informacje o wydajności i ciśnieniu
Regularne przeglądy techniczne oraz badanie wydajności hydrantów to nie tylko wymóg prawny, ale przede wszystkim gwarancja skuteczności instalacji przeciwpożarowej w przypadku zagrożenia. Rysunki techniczne mogą zawierać odniesienia do wymaganych parametrów, które są następnie weryfikowane podczas przeglądów.
Wymagana wydajność hydrantów wewnętrznych
Rysunki projektowe instalacji hydrantowych wewnętrznych muszą uwzględniać parametry zgodne z §22 Rozporządzenia MSWiA z dnia 7 czerwca 2010 r. Wymagana wydajność na wylocie prądownicy dla poszczególnych typów hydrantów wewnętrznych musi wynosić co najmniej:
- hydranty o średnicy 25 mm: 1,0 dm³/s,
- hydranty o średnicy 33 mm: 1,5 dm³/s,
- hydranty o średnicy 52 mm: 2,5 dm³/s,
- zawory hydrantowe 52 mm: 2,5 dm³/s.
Ponadto minimalne ciśnienie na zaworze odcinającym każdego z wymienionych powyżej hydrantów powinno wynosić 0,2 MPa. Maksymalne ciśnienie na zaworze odcinającym hydrantów 33 mm, 52 mm i zaworów hydrantowych 52 mm nie może przekraczać 0,7 MPa. Dla hydrantów 25 mm maksymalne ciśnienie musi być niższe niż 1,2 MPa.
Wymagana wydajność hydrantów zewnętrznych
Hydranty zewnętrzne powinny spełniać wymagania zawarte w §10 ust. 8 Rozporządzenia MSWiA z dnia 24 lipca 2009 r. w sprawie przeciwpożarowego zaopatrzenia w wodę oraz dróg pożarowych (Dz.U. 2009 nr 124 poz. 1030). Zgodnie z zapisami rozporządzenia minimalna wydajność poboru wody mierzona na wylocie prądownicy dla poszczególnych hydrantów zewnętrznych powinna wynosić:
- hydrant nadziemny i podziemny DN80: 10 dm³/s,
- hydrant nadziemny i podziemny DN80 w jednostce osadniczej nieprzekraczającej 2000 osób: 5 dm³/s,
- hydrant nadziemny DN100 lub DN150: 15 dm³/s,
- hydranty DN100 i DN150 na sieciach wodociągowych nie mniejszych niż DN250: 20 dm³/s.
Ciśnienie nominalne na zaworze hydrantowym nie może być niższe niż 0,2 MPa, a dla jednostek osadniczych do 2000 osób nie mniej niż 0,1 MPa.
Jednoczesny pobór wody z kilku hydrantów
Instalacja hydrantowa powinna zapewnić możliwość jednoczesnego poboru wody. Na rysunkach instalacji powinny być uwzględnione scenariusze jednoczesnego poboru wody na jednej kondygnacji lub w jednej strefie pożarowej, co może oznaczać konieczność zapewnienia odpowiedniej wydajności dla:
- jednego hydrantu,
- dwóch sąsiednich hydrantów lub zaworów hydrantowych,
- czterech sąsiednich hydrantów lub zaworów hydrantowych w budynku niskim lub średniowysokim o powierzchni strefy pożarowej przekraczającej 500 m²,
- w budynkach niskich i średniowysokich o powierzchni strefy pożarowej ponad 500 m², w budynkach wysokich z jedną klatką schodową, na kondygnacjach nadziemnych położonych poniżej 25 m,
- w budynkach wysokościowych na kondygnacjach nadziemnych położonych poniżej 25 m,
- w strefie produkcyjnej i magazynowej o gęstości obciążenia ogniowego nieprzekraczającej 500 MJ/m² lub powierzchni nieprzekraczającej 3000 m²,
- w budynku wysokim i wysokościowym na kondygnacjach podziemnych i kondygnacjach położonych powyżej 25 m,
- w strefie pożarowej produkcyjnej i magazynowej o gęstości obciążenia ogniowego przekraczającej 500 MJ/m² i powierzchni strefy przekraczającej 3000 m².
W przypadku gdy łączne zapotrzebowanie na wodę przekracza 20 dm³/s, należy zapewnić możliwość jednoczesnego pobierania wody z dwóch hydrantów zewnętrznych. Mogą pojawić się wątpliwości interpretacyjne, czy przy wymaganej wydajności wynoszącej np. 60 dm³/s całość ma być pobierana jednocześnie tylko z dwóch hydrantów. Dr inż. Grzegorz Ścieranka stwierdził, że w takiej sytuacji sieć wodociągowa powinna zapewniać wydajność co najmniej 60 dm³/s łącznie w trzech dowolnych miejscach sieci, ale jednocześnie dla każdego z tych miejsc pobór wody powinien być możliwy z dwóch sąsiednich hydrantów o wydajności nie mniejszej niż 20 dm³/s.
Procedura badania wydajności hydrantów
Rysunki techniczne, choć nie opisują procedur, często są podstawą do planowania i przeprowadzania badań wydajności hydrantów. Pomiar wydajności hydrantów, inaczej natężenie przepływu, określane jest w sposób pośredni. Za pomocą urządzenia pomiarowego mierzone jest ciśnienie hydrodynamiczne występujące podczas przepływu wody. Urządzenie pomiarowe składa się z kolektora, manometru, łącznika wężowego oraz wzorcowanych dysz równoważnych i pomiarowych. Technika pomiaru opiera się na metodzie zwężkowej, w której stosowane są trzy rodzaje zwężek: kryzy, dysze i dysze Venturiego. Zmierzone ciśnienie, w odniesieniu do zastosowanej dyszy pomiarowej i typu hydrantu, przeliczane jest na odpowiednią wartość wydajności wodnej hydrantu.
Dodatkowe elementy rysunku technicznego
Na rysunku technicznym hydrantu, podobnie jak na innych rysunkach, znajdziemy dodatkowe sekcje, które dostarczają istotnych informacji.

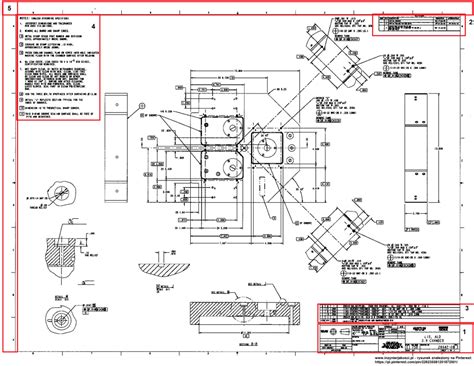

Tabelka informacyjna
Tabelka umiejscowiona najczęściej w dolnym prawym rogu zawiera informacje na temat twórcy rysunku oraz podstawowe informacje o produkcie. Znajdziecie tam najczęściej nazwę firmy, czasami jej adres oraz imię i nazwisko inżyniera, który rysunek stworzył. Dodatkowo znajduje się tam również bardzo istotna informacja na temat metod rzutowania, która może diametralnie zmienić sposób odczytywania rysunku. W swojej karierze można spotkać się z dwoma stylami przygotowania rysunków: amerykańskim i europejskim. Różnią się między sobą, właśnie metodą rzutowania.
Historia zmian (rewizje)
Kolejna tabelka, znajdująca się najczęściej w prawym górnym rogu, określa historię zmian naniesionych na rysunek. Każda zmiana na rysunku nosi za sobą konieczność zmiany rewizji. Zmiany mogą być istotne, jak np. zmiana krytycznego wymiaru, zacieśnienie tolerancji, lub w zasadzie tylko kosmetyczne. W tabeli tej znajduje się najczęściej data zmiany, rodzaj zmiany oraz symbol rewizji.
Lista materiałów
Tabelka ta występuje tylko i wyłącznie w produktach składających się z więcej niż jednego elementu. Jest to najprościej pisząc lista materiałów, która tworzy dany produkt.
Notatki
Najczęściej notatki znajdują się w lewym dolnym rogu, ale nie jest to zamrożona reguła. W notatkach inżynier umieszcza szczegółowe informacje na temat materiału, procesów wymaganych do wyprodukowania danego elementu oraz metodach kontroli.
Siatka współrzędnych
Rysunek podzielony jest na osi X liczbami w równych odstępach, a na osi Y literami w równych odstępach. Tworzy to siatkę współrzędnych, która ułatwia lokalizację i nakierowuje rozmówcę w dany obszar. Z punktu widzenia zarządzania jakością, polecane jest opisywanie wad wymiarowych z określeniem położenia ich na rysunku za pomocą siatki współrzędnych, np. „Wymiar 3,55±0,5 mm z obszaru D3 jest poza tolerancją i wynosi w rzeczywistości 3,63 mm”.
Dlaczego warto umieć czytać rysunki techniczne hydrantów?
Znajomość rysunku technicznego to niezwykle cenna umiejętność, która pozwala zrozumieć projekty instalacji hydrantowych oraz ułatwia komunikację z zespołem projektowym i wykonawcami. Umiejętność czytania rysunków technicznych w kontekście hydrantów jest kluczowa z wielu powodów:
- Precyzyjne zrozumienie projektu: Umożliwia precyzyjne zrozumienie projektu instalacji hydrantowej, co jest istotne dla prawidłowego wykonania czy kontroli prac.
- Efektywna komunikacja: Osoba, która potrafi czytać rysunki techniczne, precyzyjnie wyraża swoje oczekiwania i lepiej rozumie sugestie oraz rekomendacje specjalistów, co prowadzi do bardziej efektywnej współpracy.
- Monitorowanie postępów prac: Posiadanie umiejętności czytania rysunku technicznego pozwala na bieżąco monitorować postępy prac instalacyjnych i sprawdzać, czy wszystkie elementy są wykonane poprawnie, co pozwala w porę wykryć ewentualne błędy i wprowadzić korekty.
- Aktywne uczestnictwo w procesie projektowania: Znajomość rysunku technicznego pozwala aktywnie uczestniczyć w procesie projektowania, angażując się w tworzenie rozwiązań najlepiej odpowiadających oczekiwaniom i przepisom.
- Redukcja problemów: Umiejętność ta wpływa na redukcję problemów w procesie wytwarzania i projektowania poprzez maksymalizację świadomości o potencjalnych źródłach trudności i zagrożeń.
- Wzrost poziomu wiedzy: Zdobycie dodatkowych kompetencji i umiejętne stosowanie zagadnień z zakresu rysunku technicznego przyczynia się do wzrostu poziomu wiedzy.
- Gwarancja zgodności z przepisami: Właściwie przygotowane i przeprowadzone odbiory stałego urządzenia gaśniczego są gwarantem zastosowania komponentów o określonych właściwościach, które wynikają z projektu instalacji.
