Detektory Prądu dla Straży Pożarnej: Klucz do Bezpieczeństwa w Akcjach Ratowniczych

Detektor prądu to niezbędne narzędzie do wykrywania napięcia przemiennego, wykorzystywane m.in. w akcjach ratowniczych, przemyśle i służbach. Urządzenia te są kluczowe w pracy strażaków, umożliwiając szybkie i skuteczne wykrywanie obecności napięcia elektrycznego w różnych warunkach i środowiskach. Stanowią one nieodzowny element wyposażenia, zapewniając skuteczną kontrolę bezpieczeństwa podczas interwencji.

Znaczenie Detektorów Prądu w Pracy Strażaków

Detektory prądu to narzędzia bezpieczeństwa wykorzystywane przez strażaków do szybkiego i precyzyjnego wykrywania obecności napięcia elektrycznego podczas akcji ratunkowych. Dzięki nim strażacy mogą szybko i bezpiecznie identyfikować potencjalne zagrożenia elektryczne, minimalizując ryzyko wypadków i zapewniając bezpieczeństwo siebie oraz innych osób uczestniczących w akcji. Szybka reakcja na zagrożenia elektryczne jest kluczowa w minimalizowaniu ryzyka urazów i wypadków.

Głównym celem używania detektora jest zwiększenie precyzji i szybkości działania w sytuacjach kryzysowych, takich jak pożary mieszkań czy budynków gospodarczych, co minimalizuje możliwość błędów. W akcjach ratowniczych zdrowie i bezpieczeństwo ratowników jest najważniejsze, a detektor prądu ma na nie ogromny wpływ.

Typowe Scenariusze Zastosowania

Detektor prądu przemiennego ostrzega z bezpiecznej odległości o odkrytych urządzeniach podłączonych do sieci elektroenergetycznej. Szeroka gama służb i instytucji korzysta z tych urządzeń w różnorodnych sytuacjach, jednak szczególnie cenne są one w realiach ratowniczo-gaśniczych, zwłaszcza dla Straży Pożarnej. Przykłady zastosowań obejmują:

• Akcje Ratownicze i Poszukiwawcze w Terenach Zurbanizowanych: Wykrywanie nieznanych i nieekranowanych źródeł potencjalnie niebezpiecznych napięć przemiennych oraz weryfikacja prawidłowego wyłączenia napięcia.
• Pożary: Identyfikacja bliskiej obecności wysokich napięć i zagrożeń od przewodów elektrycznych podczas gaszenia, dogaszania i prac dochodzeniowych po pożarze. W przypadku zalanych piwnic, detektor pozwala sprawdzić, czy wewnątrz znajduje się coś pod napięciem, eliminując ryzyko przebicia.
• Wykrywanie Nielegalnych Podłączeń: Detektor pozwala upewnić się, czy prąd elektryczny w gospodarstwach domowych nie jest pobierany w niedozwolony sposób, poza licznikiem, co zapobiega porażeniu prądem podczas działań.
• Zdarzenia po Wichurach i Burzach: W przypadku wiatrołomów, takich jak drzewa, które upadły na linie wysokiego napięcia, detektor pozwala sprawdzić, czy na liniach nadal znajduje się napięcie, co umożliwia sprawne i bezpieczne rozpoczęcie akcji.
• Wypadki Samochodowe: Szybka kontrola miejsca wypadku i pojazdu pod kątem potencjalnego zagrożenia od linii sieciowych napięcia przemiennego oraz weryfikacja i kontrola wyłączenia napięcia w sieci.
• Ratownictwo w Zamkniętych Pomieszczeniach: Weryfikacja wyłączenia napięcia i właściwego odcięcia zasilania przy wejściu do zamkniętych pomieszczeń, a także kontrola wyłączenia zasilania maszyn i urządzeń mogących stwarzać zagrożenie przy przypadkowym włączeniu.
• Materiały Niebezpieczne: Unikanie ryzyka porażenia elektrycznego lub wybuchu spowodowanego zwarciami i łukami elektrycznymi.
• Klęski Żywiołowe: Po trzęsieniach ziemi, wichurach i burzach lodowych lub powodziach w celu identyfikacji przewodów pod napięciem leżących na drogach lub w częściach zawalonych albo zalanych budynków.

Detektor napięcia pozwala na zaznaczenie miejsc, w których przebiega instalacja elektryczna, co umożliwia kontynuowanie zleconych prac lub zabezpieczenie obszarów z potencjalnym polem elektromagnetycznym. Uszkodzenie miejsc z przewodami elektrycznymi może doprowadzić do awarii.

Zasada Działania i Budowa Detektora Prądu

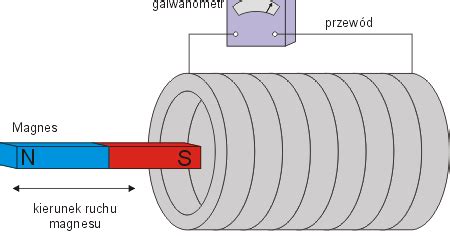

Podstawowym mechanizmem odpowiedzialnym za działanie detektora prądu jest indukcja elektromagnetyczna. Detektor napięcia posiada przewodnik umieszczony w obrębie pola elektromagnetycznego, a reakcja różnicy ładunków elektrycznych jest sygnalizowana. W ten sposób urządzenie wykrywa przewody pod napięciem, a także metalowe elementy.

Należy pamiętać, że detektor prądu przemiennego, taki jak model AC HotStick, nie jest w stanie wykryć napięcia w całkowicie zaekranowanych przewodnikach, które uniemożliwiają przenikanie sygnału na zewnątrz. Jednakże, może on wykryć przepływ prądu w gruncie w pobliżu miejsca styku z przewodnikiem lub sygnał przenikający przez nieszczelną izolację. Przyrząd ten nie wykrywa napięć stałych oraz napięć przemiennych w przewodach ekranowanych i prowadzonych w uziemionych rurkach lub obudowach metalowych.

Konstrukcja i Sygnalizacja

Detektory prądu są często projektowane w kształcie długiej tuby. Obudowa detektora wraz z rękojeścią jest wykonana z bardzo wytrzymałego tworzywa sztucznego. Rękojeść bywa wyposażona w gumę, która zapewnia pewny chwyt, a u dołu często znajduje się wygodny pasek, pozwalający na stabilne trzymanie urządzenia w dłoni. Detektory to niewielkie, łatwe w obsłudze i poręczne urządzenia, co ułatwia ich przenoszenie.

Urządzenia te są wyposażone w sygnalizator, który informuje o obecności przewodu elektrycznego za pomocą sygnału świetlnego i dźwiękowego. Na dole rękojeści znajduje się głośnik, a na obudowie dobrze widoczna czerwona dioda LED. Sygnalizują one pracę i wykrycie napięcia, oferując dwa sposoby wyszukiwania zagrożenia: sygnał dźwiękowy (pikanie) oraz miganie diody. Możliwe jest także równoczesne wydawanie dźwięku i mruganie diody. Częstotliwość sygnału dźwiękowego i wizualnego diody LED wzrasta wraz ze zbliżaniem się do źródła napięcia.

Specyfikacja Techniczna i Funkcje

Dostępne na rynku modele detektorów prądu charakteryzują się nie tylko wysoką jakością wykonania, ale także niezawodnością, precyzją pomiarów oraz łatwością obsługi. Są wyposażone w zaawansowane funkcje, takie jak alarm dźwiękowy i wizualny.

• Zakres Wykrywania Napięcia: Typowy zakres pracy detektora to napięcie przemienne od około 120V do 46kV.
• Czułość: Urządzenia często posiadają trzy opcje ustawienia czułości: wysoką, niską i skupioną, przełączane zewnętrznie. Detektory pozwalają także na oszacowanie wielkości obszaru będącego pod napięciem oraz orientacyjną wartość napięcia na podstawie szybkości sygnalizacji.
• Autotest: Wiele detektorów posiada wbudowany, automatyczny 3-sekundowy test po włączeniu.
• Zakres Częstotliwości: Napięcia przemienne od 20 Hz do 100 Hz.
• Zasilanie: Zazwyczaj bateryjne (np. 4xAA alkaliczne), co zapewnia pełną mobilność. Żywotność baterii w pracy ciągłej wynosi około 300 godzin, a typowy czas pracy to 1 rok. Wbudowana kontrola baterii ostrzega o jej wyczerpaniu.
• Konstrukcja: Obudowa plastikowa (np. z PCV), bryzgoszczelna, odporna na warunki atmosferyczne.
• Wymiary i Waga: Przykładowo, około 45 mm średnicy x 521 mm długości, waga z bateriami około 570 g.
• Zakres Temperatur: Roboczy od -30 do +50°C, przechowywanie i transport od -40 do +70°C.
• Wyposażenie: Detektory często są dostarczane z wygodnym i praktycznym futerałem ochronnym.

Zalety i Ważne Aspekty Użytkowania

Detektory prądu są cenione za swoją niezawodność, prostotę obsługi i ergonomiczny design. Charakteryzują się nadzwyczajną czułością, a opatentowane układy zapewniają szeroki zakres pracy. Są przenośne, trwałe i niedrogie w porównaniu do oferowanego bezpieczeństwa. Do głównych zalet należy wczesne ostrzeżenie o wysokim napięciu, co jest kluczowe dla bezpieczeństwa ratowników.

Detektor jest przeznaczony wyłącznie do użytku profesjonalnego. Służy jako pomoc do wykrywania nieekranowanych przewodów fazowych o niebezpiecznych potencjałach napięcia przemiennego. Niezwykle ważne jest, aby wszystkie przewody traktować tak, jakby były pod napięciem i unikać bezpośredniego dotykania przewodów wysokiego napięcia. Detektor nie nadaje się do instalacji fotowoltaicznych, ponieważ te pracują na prądzie stałym.
