Dobór wentylatorów oddymiających: kluczowe informacje dla projektantów

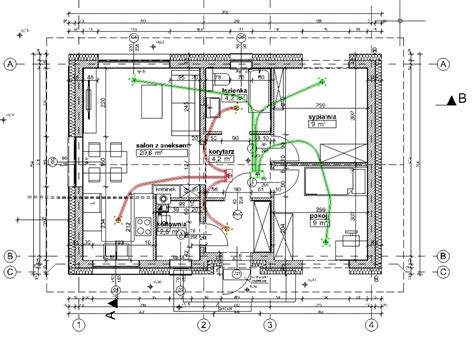

Zaprojektowanie instalacji wentylacyjnej zależy od wielu złożonych czynników, z którymi zmaga się projektant na każdym etapie inwestycji. Projektanci instalacji sanitarnych często poświęcają wiele czasu na dobór odpowiednich produktów wentylacyjnych, tak aby zmieściły się one w konkretnym projekcie. Niestety, architekci często minimalizują przestrzeń przeznaczoną na instalację wentylacyjną. Z tego powodu trudno dobrać wyroby, które nie tylko charakteryzują się odpowiednią specyfiką działania, ale także mieszczą się w przeznaczonym w obiekcie miejscu.

Znaczenie systemów oddymiania w bezpieczeństwie budynków

Wentylacja i pozbywanie się dymu są istotnymi aspektami zapewnienia bezpieczeństwa oraz komfortu użytkowania budynków mieszkalnych i użytkowych. W szczególności, systemy oddymiania odgrywają ważną rolę w ochronie życia i mienia w przypadku pożaru, ułatwiając ewakuację i umożliwiając efektywną akcję gaśniczą. Agregaty oddymiające odgrywają kluczową rolę w zapewnieniu skutecznej ewakuacji podczas pożaru, usuwając dym i toksyczne gazy z dróg ewakuacyjnych. Dzięki temu osoby znajdujące się wewnątrz budynku mogą bezpiecznie go opuścić. W sytuacjach awaryjnych, takich jak pożar, szybkie i sprawne usunięcie dymu jest kluczowe dla ochrony życia i zdrowia ludzi.

Wentylatory oddymiające są nieocenione w procesach oddymiania obiektów przemysłowych i komercyjnych. Skutecznie usuwają dym i ciepło, co minimalizuje ryzyko uszkodzeń strukturalnych oraz zapewnia bezpieczeństwo pracowników. Dzięki nim możliwe jest szybkie i efektywne usunięcie niebezpiecznych substancji z powietrza, co znacząco wpływa na poprawę warunków pracy oraz ochronę mienia. W miejscach publicznych wentylatory oddymiające znacząco poprawiają warunki podczas pożaru. Redukując koncentrację dymu i ciepła, ułatwiają ewakuację oraz działania ratownicze służb.

Wśród rozwiązań w tej kategorii, dostępne na rynku wentylatory oddymiające elektryczne wyróżniają się zaawansowaną technologią oraz wysoką efektywnością działania. Firmy takie jak Konwektor, będące doświadczonymi dostawcami systemów wentylacyjnych, oferują szeroką gamę produktów, które znajdują zastosowanie w najróżniejszych typach obiektów - od budynków mieszkalnych, przez przemysłowe, aż po specjalistyczne obiekty, takie jak tunele czy parkingi podziemne. Wśród dostępnych modeli znajduje się wentylator oddymiający elektryczny, który charakteryzuje się wysoką wydajnością i niezawodnością działania nawet w najtrudniejszych warunkach.

Wyzwania projektowe i optymalizacja przestrzeni

Jednym z częstych wyzwań projektowych jest ograniczona przestrzeń na instalacje. Certyfikowany montaż pionowy wentylatorów, np. modeli SEF, umożliwia umieszczenie ich w wyrzutni terenowej. Dzięki temu rozwiązaniu, rezygnacja z tradycyjnych szachtów w budynku zwiększa powierzchnię użytkową danego obiektu. Projektując instalację wentylacyjną, aby zaoszczędzić miejsce, można umieścić wentylatory SEF w pozycji pionowej. Dzięki montażowi w pionie wentylatory można umieścić bezpośrednio w szachcie wentylacyjnym. Takie rozwiązanie projektowe pozwala uniknąć modyfikacji zamysłu architektonicznego i sprawia, że elementy wentylacyjne są ukryte w przeznaczonym do tego miejscu w projekcie budynku. Wentylatory mogą być także zamontowane w komorze rozprężnej, co zapewnia oddymianie bezpośrednio z garażu. Certyfikacja montażu wentylatorów w pionie daje gwarancję, że niezawodność układu będzie zachowana.

Kluczowe cechy wentylatorów oddymiających

Wybierając wentylatory oddymiające, warto zwrócić uwagę na kilka istotnych cech, które wpływają na ich efektywność i niezawodność:

• Rewersyjność: Wentylatory SEF od SMAY są rewersyjne, co jest dobrą wiadomością dla projektantów HVAC ze względu na wszechstronne zastosowanie tych wyrobów w projektach. Rewersja pozwala na zainstalowanie wentylatorów w różnego typu obiektach i zapewnienie pracy w obu kierunkach (oddymianie/kompensacja).
• Kierownice powietrza: Wentylator SEF(V)GV dzięki kierownicy prostuje strumień, co sprawia, że struga powietrza ma jednolity kształt i nie występują ewentualne dodatkowe zawirowania bezpośrednio za wentylatorem. Takie rozwiązanie znacznie zwiększa sprawność oraz parametry przepływowe i niweluje występowanie dodatkowych strat ciśnienia w instalacji bezpośrednio za wentylatorem, które trudno przewidzieć. Wentylator SEF(V) jest wyposażony w kierownice powietrza, które umożliwiają odzyskanie znacznej części ciśnienia statycznego generowanego przez wirnik wentylatora osiowego. Dzięki ich zastosowaniu wentylatory cechują się wysokimi parametrami przepływowymi przy niskim zapotrzebowaniu na moc, co znacząco redukuje koszty eksploatacji tych urządzeń.
• Aerodynamiczne łopatki: Powszechnie wentylatory w 100% rewersyjne są uznawane za niskosprawne, ponieważ w pewnej części tych produktów łopatki mocuje się naprzemiennie i obraca się je względem siebie o 180°. Taka praktyka powoduje dodatkową wewnętrzną stratę wydajności (ok. 15%) i ciśnienia. Co więcej, jest to rozwiązanie niekorzystne ze względu na dodatkowe obciążenie dynamiczne spowodowane niejednorodnym napływem na wieniec wirnika, co może przyspieszać zużycie zmęczeniowe wirnika wentylatora. Często łopatki są tłoczone z blachy, więc nie ma możliwości zastosowania aerodynamicznych profili, co również pogarsza parametry i zwiększa hałas. Dzięki aerodynamicznie wyprofilowanym, symetrycznym łopatkom w nowoczesnych konstrukcjach dodatkowe straty nie występują, a sprawność energetyczna utrzymuje się na bardzo wysokim poziomie.
• Dwufunkcyjność i praca z falownikiem: Wentylatory SEF są dwufunkcyjne, co umożliwia ich pracę w funkcji zarówno pożarowej, jak i bytowej. Są w pełni przystosowane do pracy z falownikiem, dzięki czemu układ może dynamicznie się przystosować nawet w przypadku wymaganych kilku punktów pracy.

Kompleksowy dobór wentylatorów przemysłowych i oddymiających

Dobór odpowiedniego agregatu oddymiającego wymaga analizy specyficznych potrzeb budynku. Należy uwzględnić jego wielkość, układ architektoniczny oraz potencjalne źródła zagrożeń pożarowych. Każdy budynek ma inne wymagania dotyczące systemu oddymiania, dlatego istotne jest, aby system był dostosowany do indywidualnych warunków.

Definiowanie zastosowania i typu wentylatora

Wybór właściwego urządzenia jest niezwykle ważny - od tego zależy efektywność wentylacji, bezpieczeństwo pracowników oraz żywotność maszyn. Źle dobrany wentylator może skutkować niedostateczną wymianą powietrza, nadmiernym hałasem lub wysokimi kosztami eksploatacji. Pierwszym krokiem jest dokładne zdefiniowanie zastosowania wentylatora. Należy określić główny cel wentylacji, wielkość przestrzeni wymagającej wentylacji oraz to, czy wentylator będzie pracował ciągle czy okresowo. Określenie potrzeb pozwoli zawęzić wybór do odpowiedniego typu wentylatora.

Na rynku dostępne są różne rodzaje wentylatorów przemysłowych, które różnią się konstrukcją i zastosowaniem. Zrozumienie ich specyfiki pomoże wybrać model najlepiej odpowiadający potrzebom, w tym dla systemów oddymiania:

• Wentylatory osiowe: najpopularniejszy typ, w którym łopatki obracają się wokół osi, przepychając powietrze wzdłuż tej osi. Cechują się prostą budową i montażem, sprawdzają się przy przetłaczaniu dużych objętości powietrza przy niewielkim oporze (niskim sprężu), np. w magazynach, garażach czy warsztatach.
• Wentylatory promieniowe: mają konstrukcję bębnową z wirnikiem przypominającym koło z łopatkami. Generują wyższe ciśnienie (większy spręż) niż osiowe, dzięki czemu potrafią tłoczyć powietrze przez długie kanały, wymienniki ciepła czy filtry. Są często stosowane w dużych systemach wentylacyjnych i w instalacjach odpylania.
• Wentylatory bocznokanałowe (dmuchawy): pozwalają uzyskać bardzo duży spręż (ciśnienie) przy względnie niewielkim przepływie. Stosuje się je w niszowych aplikacjach przemysłowych wymagających wysokiego ciśnienia powietrza, np. w systemach napowietrzania w oczyszczalniach ścieków.
• Wentylatory do zadań specjalnych: obejmują wentylatory oddymiające, używane do szybkiego usuwania dymu i ciepła w razie pożaru (często w garażach podziemnych, tunelach lub dużych halach), czy wentylatory strefowe/destratyfikatory do mieszania powietrza pod stropem wysokich hal.

Parametry pracy wentylatora

Gdy wiesz już, co chcesz wentylować i jakiego typu urządzenia potrzebujesz, kolejnym krokiem jest określenie parametrów pracy wentylatora:

• Wydajność wentylatora (przepływ): to ilość powietrza, jaką urządzenie ma przetaczać, zwykle wyrażona w metrach sześciennych na godzinę (m³/h). Wymaganą wydajność można oszacować na podstawie kubatury pomieszczenia i potrzebnej krotności wymian powietrza na godzinę.
• Spręż dyspozycyjny (ciśnienie): to zdolność wentylatora do pokonania oporów przepływu powietrza w instalacji, podawana w Pascalach (Pa). Informuje, jak „mocno” wentylator potrafi tłoczyć powietrze przeciw oporom stawianym przez kanały, filtry, kolana, tłumiki hałasu itp.

Uwaga: Wydajność i ciśnienie są ze sobą powiązane - im większy opór (wymagany spręż), tym mniejszy faktyczny przepływ uzyska wentylator. Producenci podają charakterystyki wentylatorów pokazujące, jak zmienia się przepływ przy różnych ciśnieniach. W praktyce lepiej jest nie dobierać urządzenia „na styk”. Zostaw pewien zapas wydajności, ale unikaj znacznego przewymiarowania wentylatora. Za duży, zbyt mocny wentylator może generować nadmierny hałas i zużycie energii, a jeśli będzie pracował poniżej optymalnego punktu, to jego efektywność spadnie. Co więcej, bardzo duży przepływ może wywoływać silne zawirowania i przeciągi, co wcale nie poprawi warunków pracy. Zdarzają się przypadki, że przewymiarowany wentylator działa nieskutecznie, bo wytwarza ogromną prędkość powietrza w kanałach, która gwałtownie zwiększa opory przepływu - w efekcie realna wymiana powietrza wcale nie jest tak wysoka, jak wskazywałyby dane katalogowe, za to hałas i koszty są znacznie wyższe.

Warunki środowiskowe i specjalne wymagania

Warunki panujące w miejscu pracy wentylatora mają ogromny wpływ na wybór odpowiedniego modelu:

• Temperatura: Jeśli powietrze jest gorące (np. wentylacja suszarni, huty, pieca), należy upewnić się, że wybrany wentylator jest przystosowany do wysokich temperatur. W takich przypadkach stosuje się wentylatory wysokotemperaturowe, zdolne do pracy w temperaturach rzędu nawet 100-120°C lub więcej, wyposażone w odpowiednio izolowane termicznie silniki i wykonane z materiałów odpornych na gorąco.
• Wilgoć i czynniki korozyjne: W środowisku o dużej wilgotności lub narażonym na korozję (np. myjnie, oczyszczalnie, hale basenowe, zakłady chemiczne) należy wybrać wentylator o podwyższonej odporności.
• Zapylenie i zanieczyszczenia: W miejscach takich jak tartaki czy cementownie, gdzie powietrze jest pełne pyłu, ważne jest, by konstrukcja wentylatora umożliwiała łatwe czyszczenie, a silnik był zabezpieczony przed wnikaniem pyłu (wysoki stopień ochrony obudowy, np. IP55 lub IP6X).
• Substancje chemiczne: Agresywne chemicznie opary wymagają stosowania wentylatorów chemoodpornych, wykonanych z tworzyw lub stali kwasoodpornej odpornej na korozję chemiczną (np. w galwanizerniach, laboratoriach chemicznych).
• Hałas otoczenia: Należy zastanowić się, czy praca wentylatora nie będzie uciążliwa dla ludzi. W biurach czy laboratoriach zwykle wymaga się cichych wentylatorów. W halach produkcyjnych dopuszczalny jest wyższy poziom hałasu, ale i tak może zajść potrzeba zastosowania tłumików akustycznych lub specjalnych obudów wygłuszających.
• Strefy zagrożone wybuchem: Do takich stref (np. w lakierniach, magazynach chemikaliów, silosach z pyłem zbożowym czy rafineriach) przeznaczone są wentylatory przeciwwybuchowe (ATEX), zbudowane z materiałów, które nie iskrzą, z silnikami posiadającymi specjalne zabezpieczenia i spełniające rygorystyczne normy.

Producent zwykle określa w specyfikacji, do jakich warunków dany model jest przeznaczony (zakres temperatur, wilgotności, informacja o certyfikatach ATEX, materiał wykonania itp.).

Opcje montażu i akcesoria

Kolejnym krokiem jest decyzja, jak i gdzie fizycznie zainstalujesz wentylator:

• Wentylator ścienny: montowany w otworze ściennym z kratką lub żaluzją na zewnątrz, dobry do bezpośredniej wymiany powietrza.
• Wentylator dachowy: instalowany na dachu, często na specjalnej podstawie dachowej. Używa się ich często do wentylacji ogólnej hal i magazynów, usuwając ciepłe, zanieczyszczone powietrze.
• Wentylator kanałowy (in-line): włączany w ciąg kanału wentylacyjnego, może być zawieszony pod sufitem lub schowany, np. nad podwieszanym sufitem.
• Wentylator na podstawie podłogowej lub przenośny: niektóre wentylatory są dostępne jako wolnostojące urządzenia, które można ustawić obok maszyny lub procesu.
• Konstrukcja specjalna: czasem wentylator stanowi część większej instalacji technologicznej (np. jest zabudowany w maszynie, w okapie nad paleniskiem).

Dobre zaplanowanie montażu pozwala uniknąć problemów przy instalacji. Sprawdź też, czy potrzebne są dodatkowe akcesoria: podstawy, wsporniki, elementy tłumiące drgania (wibroizolatory), króćce elastyczne do połączenia z kanałami (łagodzą naprężenia i drgania).

Porównanie modeli i kwestie ekonomiczne

Mając wybrany typ wentylatora, określone parametry wydajności i warunki pracy, prawdopodobnie zawęziłeś wybór do kilku modeli różnych producentów:

• Moc silnika i zużycie energii: Wyższa moc może przekładać się na większą wydajność lub spręż, ale oznacza też większe zużycie prądu. Warto porównać efektywność - czasem dwa wentylatory o podobnej wydajności mogą mieć inną moc silnika.
• Poziom hałasu: Producenci podają głośność wentylatora w decybelach [dB]. Różnice kilku decybeli mogą zadecydować o komforcie pracy w otoczeniu urządzenia.
• Sprawność i nowoczesne rozwiązania: Warto zwrócić uwagę na nowoczesne, energooszczędne silniki (np. klasy IE3 lub IE4) oraz coraz popularniejsze silniki EC (Electronically Commutated), które są bardzo energooszczędne i ciche, z płynną regulacją obrotów.
• Regulacja wydajności: Sprawdź, czy dany model pozwala na zmianę prędkości obrotowej, np. poprzez podłączenie do falownika (przemiennika częstotliwości) lub sterowanie za pomocą regulatorów tyrystorowych. Jest to ważne, jeśli zapotrzebowanie na przepływ jest zmienne.
• Wykonanie i trwałość: Solidne, metalowe wykonanie (stal ocynkowana, nierdzewna, aluminium) zwykle gwarantuje długowieczność w trudnych warunkach przemysłowych. Należy sprawdzić stopień ochrony IP silnika (np. IP55 - pyłoszczelny i odporny na strugi wody) i obecność zabezpieczeń termicznych silnika.
• Serwis i konserwacja: Dowiedz się, czy wybrany wentylator jest łatwy w utrzymaniu i czy producent zapewnia serwis oraz dostępne części zamienne.

Systemy sterowania oddymianiem

Kluczowym elementem każdego systemu oddymiania jest jego sterowanie. Centrale oddymiania, we współpracy z czujkami dymu oraz ręcznymi przyciskami oddymiania umieszczonymi na klatce schodowej, zapewniają możliwość automatycznego i ręcznego uruchomienia systemu. W celu zapewnienia nadciśnienia na klatce schodowej i napływu świeżego powietrza, niezbędnego do bezpiecznej ewakuacji ludzi z budynku, stosuje się systemy nawiewu, np. na poziomie parteru, poprzez wentylator nawiewny umieszczony w ścianie klatki schodowej, oraz aktywnego wywiewu z najwyższej kondygnacji dachowym wentylatorem oddymiającym. Do kanałów nawiewnych należy zamontować czerpnie ścienne oraz kratki nawiewne.
