Galwanizacja to popularny i szeroko stosowany proces elektrochemiczny, który odgrywa kluczową rolę w ochronie i estetyce wyrobów metalowych. Polega on na pokrywaniu metalu cienką warstwą innego metalu za pomocą prądu elektrycznego, co znacząco poprawia jego właściwości. Ludzie od setek lat poszukiwali odpowiedzi na pytania, jak uchronić metal przed korozją i jak nadać metalowym powierzchniom elegancki wygląd. Wyrazem tych poszukiwań były odkrycia przełomu osiemnastego i dziewiętnastego wieku, których pionierami byli fizyk Luigi Galvani i chemik Luigi Valentino Brugnatelli. To właśnie oni zapoczątkowali prace nad ogniwami galwanicznymi i galwanizacją, rewolucjonizując przemysł i otwierając nowe możliwości.
Podstawy Procesu Galwanizacji
Galwanizacja to proces wykorzystujący zjawiska elektrochemiczne towarzyszące przepływowi prądu między elektrodami umieszczonymi w kąpieli galwanicznej. Źródłem energii elektrycznej dostarczanej do układu galwanizacji jest zasilacz galwaniczny, którego kluczowym elementem jest trójfazowy transformator mocy lub specjalny transformator z uzwojeniem wielofazowym.
Jak Działa Proces Elektrochemiczny?

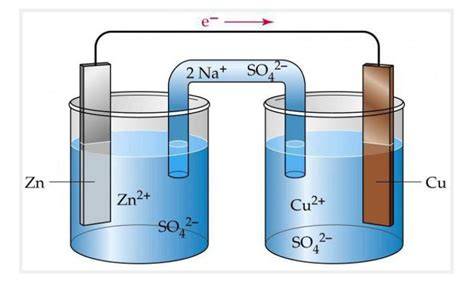

W procesie galwanizacji, przedmiot przeznaczony do pokrycia pełni rolę katody i zostaje zanurzony w roztworze elektrolitu zawierającym jony metalu powłokowego. Elektroda wykonana z materiału powłokowego pełni rolę anody. Pod wpływem prądu elektrycznego jony przemieszczają się i osadzają równomiernie na powierzchni przedmiotu. Przedmioty metalowe w wannach są łączone z ujemnym biegunem źródła prądu i tworzą biegun dodatni, czyli katodę. Biegun ujemny (anodę) tworzą zaś płyty metalowe, znajdujące się w elektrolicie. Przepływający prąd sprawia, że na metalu stopniowo zaczyna powstawać nowa powłoka.
Kluczowe Parametry Procesu
Istotne znaczenie ma tu skład kąpieli galwanicznej, temperatura oraz gęstość prądu. To właśnie te parametry decydują o jakości i grubości finalnej powłoki. Niełatwo uzyskać perfekcyjny efekt w postaci wysokiej jakości powłoki galwanicznej. Jakość powłok i czas ich powstawania zależy m.in. od typu zastosowanego elektrolitu (wybór elektrolitów jest bardzo szeroki, mogą to być mieszanki zawierające cyjanki, siarczany, chlor itd.). Do kąpieli galwanicznej trafiają elementy starannie oczyszczone i odtłuszczone. Surowiec mocno zanieczyszczony często poddawany jest dodatkowym kąpielom trawiącym.
Definicja i Terminologia
Określenie galwanizacja jest pojęciem uproszczonym, pochodzącym od imienia wspomnianego już wynalazcy - Galvaniego. W wyniku obróbki galwanicznej metalowa powierzchnia zyskuje ochronę przeciw korozji. Termin galwanizacja bywa często stosowany zamiennie z terminem galwanotechnika, nie jest to jednak prawidłowe nazewnictwo. Galwanotechnika to bowiem pojęcie szersze. Obejmuje ono zarówno procesy galwanostegii, jak i galwanoplastykę. Galwanoplastyka polega na tworzeniu kopii w formie grubych powłok metalowych w procesie elektrolizy. Powłoki te można z łatwością oddzielić od podłoża i często mają one złożony, pełen detali kształt.
Galwanizacja jest potoczną nazwą galwanostegii, czyli elektrolitycznych metod wytwarzania powłok na różnych materiałach. Najczęściej galwanizacja odnosi się do jednego z podstawowych zagadnień galwanostegii, czyli praktycznego wykonywania trwale przylegających cienkich powłok metalicznych poprzez osadzanie jednego metalu na innym.
Rodzaje i Zastosowania Powłok Galwanicznych
Galwanizacja zyskuje coraz większą popularność przy zabezpieczaniu oraz wykańczaniu rozmaitych powierzchni metalowych. Poszczególne elementy są poddawane obróbce, a następnie nanosi się na nie niewielkie fragmenty metalu. Całość musi być wykonywana bardzo starannie i precyzyjnie. Galwanizacja dzieli się współcześnie na kilka podstawowych rodzajów, w zależności od funkcji, jaką ma pełnić poddana obróbce powłoka:
- Galwanizacja ochronna
- Galwanizacja techniczna
- Galwanizacja ozdobna (dekoracyjna)
Do podstawowych rodzajów procesów galwanicznych można zaliczyć niklowanie, posrebrzanie, chromowanie, cynkowanie, miedziowanie i cynowanie. Obróbce mogą być też poddane elementy wykonywane z tworzyw sztucznych, co wymaga większego zaangażowania oraz szerokich umiejętności. Ten proces galwaniczny jest nazywany metalizacją.
Trwałość i Ochrona Przed Korozją
Powłoki galwaniczne wyróżniają się trwałym połączeniem metalurgicznym z podłożem, czego nie zapewniają powłoki lakiernicze ani chemiczne. Warstwa osadzona w procesie galwanizacji nie łuszczy się, nie odpryskuje i nie reaguje na wilgoć tak, jak tradycyjne zabezpieczenia. Jednym z najczęstszych powodów, dla których galwanizacja metali trafia do harmonogramu procesów technologicznych, jest właśnie ochrona przed korozją. Cynkowanie galwaniczne działa nie tylko jako bariera fizyczna, ale też elektrochemicznie - cynk ulega korozji zamiast chronionego podłoża.
Dzięki galwanizacji stalowe elementy eksponowane na działanie wilgoci, soli drogowej czy agresywnych mediów chemicznych zachowują integralność przez lata dłużej niż bez powłoki. Obróbka galwaniczna cynkiem, niklem, chromem czy złotem pozwala precyzyjnie dobrać powłokę do warunków, w jakich element będzie pracował. W przypadku stopów miedzi możliwe jest uzyskanie powłoki o pożądanych właściwościach mechanicznych i elektrycznych jednocześnie, co ma istotne znaczenie np. w przemyśle elektronicznym. Powłoki cynkowe, po pasywacji, mogą uzyskiwać różne kolory: pasywacji niebieskiej (lekkiej błękitnej opalizacji), pasywacji żółtej, pasywacji oliwkowej oraz pasywacji w kolorze czarnym. Pasywacja cynku polega na chemicznym wytworzeniu na jego powierzchni warstewek chromianowych, które znacznie podnoszą odporność korozyjną powłoki cynkowej.
Estetyka i Funkcjonalność
Powłoki galwaniczne, szczególnie niklowe, chromowe i złote, nadają powierzchni metalowych produktów precyzyjny, jednolity wygląd, którego nie można uzyskać innymi metodami wykończeniowymi. W produkcji biżuterii złocenie i rodowanie galwaniczne to standard. Procesy galwaniczne stosuje się też w branży wnętrzarskiej i architektonicznej, gdzie estetyczny wygląd elementów dekoracyjnych musi iść w parze z ich odpornością na dotyk, pot i środki czyszczące. Galwanizacja umożliwia uzyskanie powierzchni lustrzanych, matowych lub satynowych w zależności od parametrów procesu.
Zastosowanie Galwanizacji w Motoryzacji
Galwanizacja odgrywa kluczową rolę w przekształcaniu przemysłu motoryzacyjnego, nadając pojazdom nie tylko estetyczny blask, ale także odporność na ekstremalne warunki i długotrwałą trwałość. Oto pięć kluczowych zastosowań:
- Ochrona przed korozją: Elementy metalowe, takie jak karoseria, nadwozie czy podwozie, są pokrywane cienką warstwą cynku, która działa jako bariera ochronna, zapobiegając korozji.
- Poprawa przewodnictwa elektrycznego: Warstwa galwaniczna pomaga w zapewnieniu stabilnego przepływu prądu przez połączenia elektryczne i elektroniczne, co jest zasadnicze dla funkcjonowania układów w samochodzie.
- Poprawa estetyki i wytrzymałości elementów silnika: Proces ocynku galwanicznego nadaje komponentom silnika trwałą warstwę ochronną, która jest kluczowa w zapobieganiu korozji, szczególnie w ekstremalnych warunkach pracy silnika.
- Produkcja akumulatorów: Warstwa cynku pokrywająca płyty akumulatora zwiększa wydajność i trwałość akumulatora.
- Produkcja elementów zawieszenia: Części te, takie jak sprężyny czy amortyzatory, są pokrywane warstwą cynku lub innych metali, co zwiększa ich odporność na korozję i uszkodzenia mechaniczne.
Korzystanie z usług galwanizerni w motoryzacji to doskonały przykład tego, jak technologia może wspierać rozwój przemysłu, tworząc bardziej zaawansowane i trwałe produkty.
Galwanizacja w Budownictwie i Architekturze

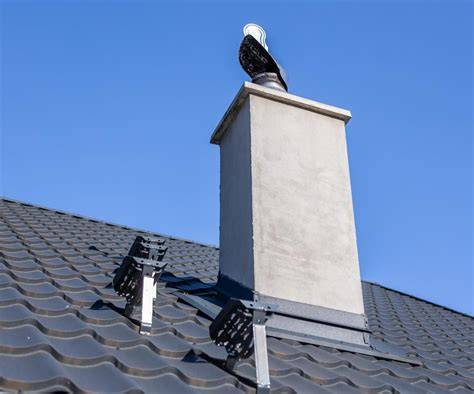

Zastosowanie powłok galwanicznych w budownictwie pozwala na podniesienie jakości i atrakcyjności wystroju zarówno wewnątrz, jak i na zewnątrz budynku. Obserwując nowo budowane obiekty, często widzimy kompilację nowoczesnych technik ze stylizacją na stare wyroby. Przykładem są kominy wykonane ze stali nierdzewnej, pokryte warstwą miedzi. Z jednej strony mamy doskonały jakościowo materiał, odporny na korozję, a z drugiej - miedziana warstwa podnosi atrakcyjność całej konstrukcji. W tym przypadku niezwykle istotne jest uzyskanie bardzo dobrej przyczepności miedzi do stali nierdzewnej, zwłaszcza w obliczu ekstremalnych warunków, takich jak rozgrzewanie przez gorące spaliny i gwałtowne chłodzenie przez deszcz. Nie można nakładać bardzo grubej warstwy miedzi ze względu na różnice w rozszerzalności cieplnej stali i miedzi. Korzystne jest również wykonanie pasywacji poprzez chromianowanie miedzi, co pozwala zachować oryginalny kolor powłoki miedzianej przez długi okres.
Rola Galwanizera i Wymagania Techniczne
Obróbka galwaniczna wymaga odpowiedniego zaplecza technicznego i udziału doświadczonego specjalisty galwanizera. Wszystkie procesy galwanizacji elektrolitycznej przeprowadzane są wyłącznie w profesjonalnych zakładach galwanicznych. Galwanizer ustawia i steruje urządzeniami do galwanizowania, tj. do elektrolitycznego powlekania przedmiotów metalowych chromem, miedzią lub innymi metalami w celu uzyskania powierzchni ochronnych, dekoracyjnych lub uzupełnienia zużytych powierzchni zgodnie ze specyfikacją.
Do jego zadań należy określenie miejsca do pokrycia wybranym metalem, rodzaju, stężenia i temperatury roztworu do galwanizacji, a także grubości i lokalizacji określonego metalu. Zanurza przedmiot w kąpielach do czyszczenia i płukania, zawiesza przedmioty na pręcie katodowym (ujemnym) i anodowym (dodatnim), a za pomocą regulatorów zaworów elektrycznych ustawia przepływ prądu. W trakcie procesu wyjmuje galwanizowany przedmiot i ogląda go w celu sprawdzenia zgodności ze specyfikacją, regulując napięcie i natężenie prądu. Na koniec sprawdza przedmiot w celu określenia grubości warstwy metalu i mierzy ją przy użyciu mikrometrów. Może również szlifować, polerować lub płukać przedmiot w wodzie i suszyć go w celu zachowania czystej, gładkiej powierzchni. Galwanizer może mieszać i badać moc roztworu do galwanizacji przy użyciu przyrządów i testów chemicznych, a także wymierzać, zaznaczać i zabezpieczać obszary, które nie mają być powlekane. Może również kierować innymi pracownikami.
Kiedy Galwanizowanie Metalu Naprawdę Się Opłaca?
Koszt jednostkowy powłoki zależy od rodzaju metalu powłokowego, grubości warstwy galwanicznej i skali produkcji. Jednak w perspektywie długoterminowej galwanizacja konsekwentnie obniża koszty serwisu i wymiany części. Procesy galwaniczne zwiększają przewodnictwo elektryczne obrabianego elementu oraz jego odporność na uszkodzenia mechaniczne i ścieranie, co wydłuża jego żywotność. Odejście od kąpieli cyjankowych, np. na rzecz kąpieli do miedziowania zasadowego nie zawierających cyjanków, znacznie pozwala rozszerzyć zakres działalności przy jednoczesnym zachowaniu poziomu bezpieczeństwa w galwanizerni i ochronie środowiska.
Bezpieczeństwo w Galwanizerni
Galwanizacja w warunkach domowych, takie jak niklowanie czy cynkowanie DIY, teoretycznie są wykonalne, ale wymagają specjalistycznej wiedzy, odpowiedniego sprzętu oraz przede wszystkim zachowania rygorystycznych zasad bezpieczeństwa. W warunkach amatorskich wiąże się to z wieloma zagrożeniami chemicznymi i elektrycznymi. Galwanizerzy są narażeni na wiele substancji chemicznych, które mogą być przyczyną zatruć, poparzeń chemicznych, uczuleń oraz przewlekłych chorób układu oddechowego. Innymi występującymi zagrożeniami w pracy galwanizera są porażenia prądem elektrycznym, pożary i wybuchy, urazy oczu spowodowane latającymi cząstkami oraz nadmierny hałas.
Łatwopalne rozpuszczalniki stosowane do czyszczenia powierzchni, pyły metali, gwałtowne reakcje chemiczne zachodzące podczas niekontrolowanego mieszania substancji chemicznych (np. preparatów czyszczących, roztworów kwasów i zasad, rozpuszczalników organicznych) stanowią poważne ryzyko. Bardzo ważne jest, by kąpiele do cynkowania miały jak najmniej zanieczyszczeń w postaci jonów obcych metali, np. miedzi czy niklu, ponieważ tego typu zanieczyszczenia znacznie obniżają odporność korozyjną warstwy cynku.
Kąpiele do chromianowania, w których spasywowano detale, dawniej zawierały w swoim składzie związki chromu Cr6+. Obecnie opracowano technologie do chromianowania, które eliminują zawartość chromu sześciowartościowego, ze względu na jego szkodliwość zarówno dla człowieka, jak i środowiska. Wszystkie nowoczesne kąpiele do chromianowania są obecnie osiągalne na rynku polskim u przedstawicieli handlowych firm galwanicznych.
Środki Ochrony i Regulacje Prawne
W celu minimalizacji zagrożeń, należy przestrzegać przepisów dotyczących prawidłowego przechowywania, transportu i usuwania zużytych kąpieli galwanicznych. Konieczne jest stosowanie środków ochrony układu oddechowego w przypadku narażenia na niebezpieczne gazy, pary i aerozole. W pomieszczeniu galwanizerni należy stosować wentylację ogólną nawiewno-wyciągową.
Prawne aspekty bezpieczeństwa pracy w galwanizerni regulują m.in.:
- Rozporządzenie MPiPS z dnia 27 kwietnia 2010 r. w sprawie klasyfikacji zawodów i specjalności na potrzeby rynku pracy oraz zakresu jej stosowania (Dz. U. Nr 82, poz. 537).
- Rozporządzenie MPiPS z 26 września 1997 r. w sprawie ogólnych przepisów bezpieczeństwa i higieny pracy (t.j. Dz. U z 2003 r., Nr 169, poz. 1650 z późn. zm.).
- Rozporządzenie MZiOS z 30 maja 1996 r. w sprawie przeprowadzania badań lekarskich pracowników, zakresu profilaktycznej opieki zdrowotnej nad pracownikami oraz orzeczeń lekarskich wydawanych do celów przewidzianych w Kodeksie pracy. (Dz. U. Nr 69, poz. 332 z późn. zm.).
- Rozporządzenie MZ z dnia 24 lipca 2012 r. w sprawie substancji chemicznych, ich mieszanin, czynników lub procesów technologicznych o działaniu rakotwórczym lub mutagennym w środowisku pracy (Dz. U. 2012 poz. 890).
- Rozporządzenie MPiP S z dnia 14 marca 2000 r. w sprawie bezpieczeństwa i higieny pracy przy ręcznych pracach transportowych (Dz. U. Nr 26, poz. 313).
- Rozporządzenie RM z 10 września 1996 r. w sprawie wykazu prac szczególnie uciążliwych lub szkodliwych dla zdrowia kobiet (Dz. U. Nr 114, poz. 545 z późn. zm.).
- Informator - „Środki ochrony indywidualnej”. INFOCHRON. Warszawa.
Pożar w Radomskiej Fabryce Broni
23 lutego br. około godziny 2:30 w Fabryce Broni „Łucznik” - Radom sp. z o.o. wykryto ogień w jednym z pomieszczeń produkcyjnych. Dziś po godzinie 2 w nocy do stanowiska kierowania komendanta miejskiego Państwowej Straży Pożarnej w Radomiu wpłynęło zgłoszenie o pożarze budynku Fabryki Broni przy ul. Grobickiego. Po przybyciu na miejsce zdarzenia jednostki ochrony przeciwpożarowej zastały zadymienie na hali produkcyjnej. Pożar wybuchł w pomieszczeniu z linią do galwanizacji, na oddziale obróbki cieplno-chemicznej. Prawdopodobnie awaria linii technologicznej była przyczyną pożaru. Działania gaśnicze trwały prawie cztery godziny. Działania strażaków polegały na podaniu prądów gaśniczych na palące się elementy, takie jak wanny z tworzyw sztucznych i układ wentylacyjny pomieszczenia. Na szczęście w pożarze nikt nie ucierpiał.
Spaliło się pomieszczenie galwanizerni wraz ze znajdującą się w nim linią technologiczną. Gaszenie pożaru trwało niespełna cztery godziny. Zarząd Fabryki Broni „Łucznik” - Radom podjął natychmiastowe działania zmierzające do utrzymania produkcji na niezmienionym poziomie, a w dalszej kolejności wyjaśnienia okoliczności oraz oszacowania strat tego zdarzenia.
