Hydranty: Rodzaje, Zastosowanie i Znaczenie
Hydranty to urządzenia służące do poboru wody z sieci wodociągowej, pełniące kluczową rolę w systemie ochrony przeciwpożarowej budynków oraz w gospodarce wodnej. Ich podstawowym zadaniem jest dostarczenie jak największej ilości wody w jak najkrótszym czasie, dlatego działają pod bardzo wysokim ciśnieniem. Możliwość szybkiego odnalezienia i uruchomienia hydrantu jest kluczowa w trakcie pożaru. Hydranty mogą być również stosowane do odpowietrzania sieci wodociągowej w jej najwyższym punkcie.
Podział i Specyfika Hydrantów
Podstawowy podział hydrantów dotyczy miejsca ich montażu, dzieląc je na hydranty zewnętrzne i wewnętrzne.
Hydranty wewnętrzne
Hydranty wewnętrzne to urządzenia służące do poboru wody z sieci wodociągowej podczas akcji gaśniczej, stanowiące ważny element ochrony przeciwpożarowej budynków. Zgodnie z Rozporządzeniem Ministra Spraw Wewnętrznych i Administracji z dnia 7 czerwca 2010 r., są one obowiązkowe w kategoriach budynków, takich jak:
- ZL I: zawierające pomieszczenia przeznaczone do jednoczesnego przebywania ponad 50 osób niebędących ich stałymi użytkownikami, a nieprzeznaczone przede wszystkim do użytku ludzi o ograniczonej zdolności poruszania się.
- ZL II: przeznaczone przede wszystkim do użytku ludzi o ograniczonej zdolności poruszania się.

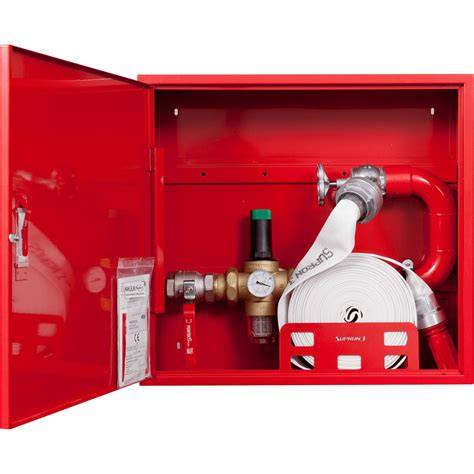

Ciśnienie na zaworze odcinającym hydrantu wewnętrznego oraz na zaworze 52 powinno zapewniać minimalną wydajność i nie powinno być mniejsze niż 0,2 MPa. Hydranty wewnętrzne powinny być umiejscowione w taki sposób, by zasięgiem obejmowały całą powierzchnię budynku, zapewniając łatwość doprowadzenia węża w miejsce pożaru i dosięgnięcie ognia strumieniem wody. Hydranty wewnętrzne, zwane też natynkowymi lub wnękowymi, są elementem wewnętrznych instalacji przeciwpożarowych w budynkach użyteczności publicznej, m.in. szkołach, urzędach, większych firmach, hotelach czy sklepach wielkoformatowych.
W budynkach występują zwykle hydranty o średnicach DN 25, DN 33 lub DN 52. Ich średnica jest zależna od typu powierzchni, przy czym DN 25 to minimalna średnica wymagana w przypadku budynków, w których zbiorowo przebywają ludzie.
Hydranty zewnętrzne
Hydranty zewnętrzne to hydranty uliczne, które podłączone są do głównych sieci wodociągowych. Dzielą się na hydranty naziemne i podziemne.

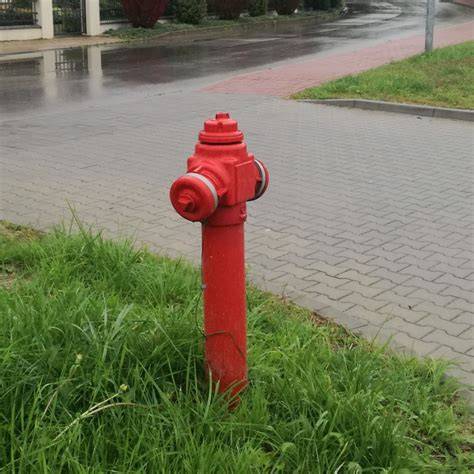

- Hydranty naziemne: Montowane są nad ziemią, co jest ich dużą zaletą - są łatwe do znalezienia i szybkiego podłączenia. Składają się z zaworu hydraulicznego, który działa jak przekaźnik wody między podziemną siecią a wężem strażackim. Nowoczesne hydranty naziemne wyposażone są w specjalne mechanizmy zabezpieczające przed wypływem wody w razie uszkodzenia (np. w wyniku uderzenia przez samochód), zawierając tzw. kontrolowane miejsce złamania. Zewnętrzna część hydrantu naziemnego składa się z głowicy i górnej kolumny, a głowica jest wyposażona w nasady wylotowe do przypięcia węży strażackich.
- Hydranty podziemne: Przyłączane są bezpośrednio do rury wodociągowej. Nie mają przyłącza strażackiego, dlatego wymagają użycia specjalnego stojaka strażackiego do poboru wody do celów gaśniczych.
Zgodnie z przepisami ochrony przeciwpożarowej, hydranty podziemne i naziemne muszą mieć średnicę nominalną DN 80 (średnica wnętrza rury). Wewnątrz hydrantu znajduje się skomplikowany system pozwalający na otwieranie zaworu oraz regulowanie ciśnienia przepływającej wody. Wszystkie hydranty muszą być wykonane z materiałów odpornych na korozję, takich jak stal nierdzewna lub żeliwo sferoidalne zabezpieczone żywicą epoksydową. Często różne części hydrantu wykonane są z żeliwa lub stali, a uzupełnienie stanowią uszczelki i zawory. W przypadku hydrantów zewnętrznych naziemnych ważna jest także dodatkowa powłoka chroniąca przed szkodliwymi czynnikami atmosferycznymi, takimi jak promieniowanie UV, bardzo niskie i bardzo wysokie temperatury.
Wyposażenie i Akcesoria Hydrantowe
W skład typowego hydrantu wchodzi centrala wodna, szafka zabezpieczająca, zamknięcie, zawór ze zwijadłem oraz wąż o długości 20-30 metrów. Hydrant musi posiadać sprawny zawór i złącze do węża strażackiego. Prądownica wodna jest zamykana na prąd zwarty lub rozproszony, o średnicy dyszy Ø10 mm. Dostępne są hydranty szafkowe (także mieszczące gaśnicę) oraz bębnowe.

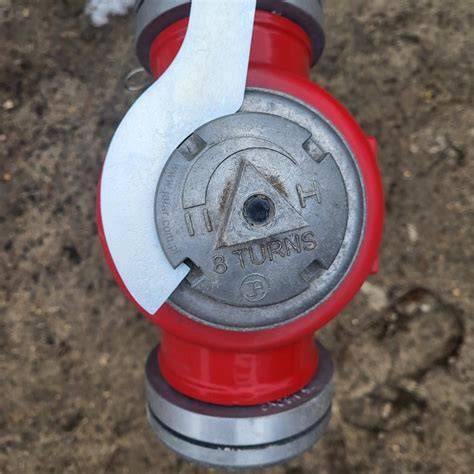

Z hydrantów, zgodnie z prawem, mogą korzystać tylko przeszkolone służby, a pobieranie z nich wody do prywatnych celów jest karalne. Uruchamia się je ręcznie za pomocą specjalnych kluczy do hydrantów, które dzielą się na różne typy i podtypy przeznaczone do hydrantów naziemnych i podziemnych.
Do połączeń szybkozłącznych węży z nasadami pomp, hydrantów, rozdzielaczy i prądownic służy łącznik ssawno-tłoczny STORZ, wykonany z aluminium. Nasady z gwintem zewnętrznym i wewnętrznym służą do połączeń węży tłocznych lub ssawnych ze sprzętem pożarniczym. Przełączniki stosowane są do połączeń szybkozłącznych węży pożarniczych o różnych średnicach. Złączki i końcówki do węży gumowych i strażackich produkowane są zgodnie z Polską Normą, z rozstawem zaczepów zgodnym z polskimi przepisami.
Pokrywy hydrantowe są mocowane na złączu przy pomocy gwintu i zabezpieczone przed nieautoryzowanym otwarciem specjalnym obłym ukształtowaniem zewnętrznej powierzchni z trójkątną końcówką do klucza. Usunięcie pokrywy ze złącza jest szybkie i łatwe tylko przy użyciu specjalnego klucza.
Oznakowanie Hydrantów i Regulacje
Oznakowanie ppoż powinno spełniać wymagania normy PN-EN ISO 7010:2012. Chociaż poprzednia norma - PN-92-N-01256-01 - została wycofana, nie ma obowiązku wymieniania znaków na nowe; tabliczki według "starej normy" nadal są ważne i dostępne. W miejscach, gdzie montaż zwykłego znaku jest utrudniony lub tabliczka byłaby słabo widoczna, warto stosować oznakowanie przestrzenne 3D. Oznakowania są łatwe w montażu dzięki konstrukcjom mocującym.
Znak WĄŻ STRAŻACKI wskazuje miejsce, w którym znajduje się niepodłączony do instalacji przeciwpożarowej wąż strażacki. Znak WYJŚCIE EWAKUACYJNE jest wykonany z materiału fotoluminescencyjnego, co zapewnia jego widoczność nawet w warunkach słabego oświetlenia lub jego braku. Jest niezbędny do oznakowania dróg ewakuacyjnych w biurowcach, centrach handlowych, szkołach, hotelach i zakładach produkcyjnych.
Innowacyjne Rozwiązania: Aplikacja e-hydranty.pl
Jednym z zadań samorządów gminnych w Polsce jest zapewnienie bezpieczeństwa obywateli oraz ochrony przeciwpożarowej. Doświadczenie pokazuje, jak często w czasie pożaru występują problemy ze znalezieniem najbliższego hydrantu. Aplikacja e-hydranty.pl, stworzona m.in. na terenie gminy Kościan (gdzie na 160 km sieci wodociągowej zainstalowano ponad 700 hydrantów), przyczynia się do poprawy bezpieczeństwa mieszkańców poprzez możliwość szybkiego zlokalizowania najbliższego hydrantu. W sytuacjach kryzysowych, kiedy stres utrudnia podejmowanie szybkich decyzji, liczy się każda minuta.
Aplikacja jest również przydatnym narzędziem w zarządzaniu siecią wodociągową. Kluczowym elementem podczas działań gaśniczych jest zaopatrzenie wodne, a szybkie zlokalizowanie hydrantu czy zbiornika wodnego niejednokrotnie decyduje o skuteczności gaszenia pożarów. Korzystając z mobilnego urządzenia, strażacy są w stanie bardzo szybko i precyzyjnie zlokalizować hydrant w najbliższej okolicy. Aplikacja e-hydranty.pl może spełniać istotną rolę w zarządzaniu sieciami zewnętrznymi i systemem ppoż, ułatwiając nadzorowanie sieci pod kątem zainstalowanych zasuw oraz planowanie prac serwisowych i przeglądów.
Hydranty wewnętrzne
Hydranty Dekoracyjne
Oprócz standardowych rozwiązań funkcjonalnych, dostępne są również hydranty dekoracyjne, które łączą użyteczność z estetyką. Mogą być wykonane ze stali nierdzewnej (stopowej OH18N9) z elementami drewnianymi lub z połączenia dekoracyjnej stali nierdzewnej i barwionego szkła. Grafika na nich może być wykonana techniką laserową, umożliwiającą trwałe nanoszenie kształtów, takich jak logo firmy, litery czy piktogramy.
Produkty te często wyróżniają się efektem 3D, gdzie konstrukcja szafy sprawia, że szklana ramka znajduje się w odległości kilkudziesięciu milimetrów od ściany, co tworzy wrażenie zawieszenia w powietrzu. Efekt ten można spotęgować, instalując oświetlenie LED z pilotem do zmiany kolorów. Drzwi mogą być półokrągłe, lustrzane (ze stali nierdzewnej Supermirror), doskonale wpasowujące się w otoczenie. Istnieją również hydranty z drzwiami zdobionymi kryształkami Swarovskiego® oraz artystycznymi płaskorzeźbami, które nadają im cechy obrazu, komponującego się z eleganckim wnętrzem.
Grafit: Właściwości, Występowanie i Zastosowanie

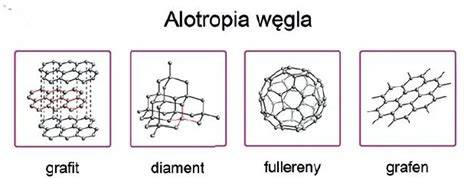

Grafit to pospolity i szeroko rozpowszechniony minerał z gromady pierwiastków rodzimych. Jest - obok diamentu i fulerytu - odmianą alotropową węgla. Nazwa pochodzi od greckiego słowa graphein, oznaczającego „pisać”, co odnosi się do jego zdolności do pozostawiania śladów.
Charakterystyka i Właściwości Grafitu
W przyrodzie bardzo rzadko spotyka się dobrze wykształcone kryształy grafitu. Najczęściej występuje w postaci agregatów łuseczkowych, blaszkowych lub w formie zbitej masy o szaroczarnej barwie. Jest to minerał giętki, ale nie sprężysty. Ze względu na to, że grafit techniczny jest zlepkiem niewielkich monokryształów, wykazuje on wysoką odporność mechaniczną na ściskanie i niewielką na rozciąganie i ścinanie.
Występowanie i Powstawanie
Grafit powstaje w wyniku zmetamorfizowania skał, jako produkt końcowy przemiany substancji organicznych bogatych w węgiel. Pojawia się także w pegmatytach i żyłach hydrotermalnych. Niekiedy bywa znajdowany wśród granitów, porfirów, gabr i granulitów. W Polsce tworzy znaczne nagromadzenia w postaci łupków grafitowych w okolicach Stronia Śląskiego oraz wkładki skał grafitowych napotykane koło Strzelina, Dzierżoniowa, Wałbrzycha i Bystrzycy Kłodzkiej. Występuje w wielu różnych skałach metamorficznych.
Struktura i Wiązania Chemiczne

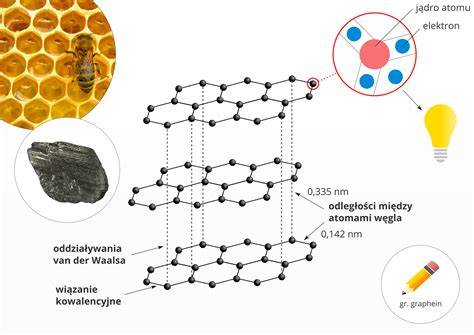

Grafit charakteryzuje się warstwową strukturą. Odległości między sąsiednimi atomami węgla w jednej warstwie wynoszą 1,415 Å (czyli 141,5 pm), zaś między warstwami 3,354 Å (335,4 pm). Podobnie jak w benzenie, każde wiązanie C−C w warstwie ma charakter zdelokalizowanego wiązania 1,5-krotnego. Między warstwami występują jedynie słabe oddziaływania. Ich charakter, tradycyjnie określany jako oddziaływania Van der Waalsa, w istocie jest słabym oddziaływaniem metalicznym. Metaliczny charakter wiązania w połączeniu z relatywnie małą ilością biorących w nim udział elektronów (około 1 na 10 tys. atomów węgla) jest odpowiedzialny za jego przewodnictwo elektryczne.
Właściwości Mechaniczne i Zastosowanie
Te szczególne własności mechaniczne powodują, że grafit posiada wyjątkowo dobre własności smarujące. Podczas poddawania go siłom ścinającym, jakie występują między obracającymi się kołami zębatymi lub kołami zębatymi i łańcuchem, ulega on rozdrobnieniu do postaci proszku o mikrometrycznych rozmiarach drobin. Stosowany jest jako naturalny suchy smar. Mikrokryształy grafitu są również głównym składnikiem sadzy.
