Współczesne budownictwo, zarówno mieszkaniowe, jak i przemysłowe, stawia wysokie wymagania w zakresie bezpieczeństwa pożarowego. Kluczowym elementem zapewniającym pasywną ochronę przeciwpożarową są ogniochronne płyty gipsowo-kartonowe oraz zintegrowane systemy suchej zabudowy. Zdolność do stworzenia skutecznej bariery ogniowej jest podstawą bezpieczeństwa, a odpowiednio dobrane i zamontowane materiały budowlane mogą zminimalizować straty i wydłużyć czas na ewakuację ludzi z zagrożonego obiektu.
Charakterystyka i Właściwości Płyt Ogniochronnych
Typy płyt gipsowo-kartonowych ogniochronnych
Ogniochronne płyty gipsowo-kartonowe są specjalnie zaprojektowane do budowania przegród klasyfikowanych pod względem odporności ogniowej. Najczęściej spotykane typy to płyty F lub DF. Płyta typu F to płyta gipsowo-kartonowa, w której rdzeń zawiera włókna mineralne i/lub inne dodatki mające zwiększyć spójność rdzenia na działanie wysokich temperatur. Płyty gipsowo-kartonowe DF stosujemy do budowy klasowych ścian działowych, sufitów podwieszanych i samonośnych, jak również do zabudów szachtowych.
Skład i mechanizm działania
Głównym dodatkiem zapewniającym dłuższą spójność płyt ogniochronnych w warunkach pożarowych jest włókno mineralne. Płyty takie mogą zawierać go w ilości od 25 do nawet 100 g/m². Im większa zawartość tego komponentu, tym degradacja płyty w wysokich temperaturach będzie następować znacznie wolniej, co zapewni przegrodzie osiągnięcie wyższej klasy odporności ogniowej. Innymi dodatkami, które poprawiają walory ogniowe, jest na przykład wermikulit lub związki gliny. Wermikulit to specjalne kruszywo ekspansywne, które podczas wysokich temperatur znacznie zwiększa swoją objętość, zapewniając wyższą szczelność płyty, która tracąc krystalicznie związaną wodę, kurczy się, co mogłoby prowadzić do powstania niekorzystnych szczelin. Gips, z którego wykonane są płyty, zawiera około 20% wody krystalicznej, która podczas pożaru jest uwalniana w postaci pary, zapewniając naturalne chłodzenie przegrody i spowalniając nagrzewanie konstrukcji metalowej lub drewnianej. Płyta zachowuje stabilność nie ulegając pęknięciom nawet po dłuższym oddziaływaniu pożaru. Sama płyta gipsowa jest niepalna.
Gęstość powierzchniowa i grubość
Drugim istotnym parametrem płyt jest ich gęstość powierzchniowa. Jej optymalny stosunek do grubości dla płyt ogniowych to minimum 10 kg/m² dla płyt "typu D", dzięki czemu rdzeń gipsowy posiada znaczne pokłady krystalicznie związanej wody. Z racji wysokich wymagań w zakresie klas odporności ogniowej, sięgającej do EI120 (120 min), produkuje się również płyty ogniochronne o większych grubościach, tj. 15, 18, 20 i 25 mm, które zmniejszają pracochłonność budowy przegród klasowych.
Identyfikacja i wygląd
Ogniochronne płyty gipsowo-kartonowe zazwyczaj są koloru różowego (potocznie mówi się czerwone) lub mają na powierzchni oznaczenia w kolorze czerwonym, co zapewnia ich odpowiednią identyfikację na obiektach budowlanych. Symbole wskazujące na podwyższoną odporność na działanie ognia to F i FH2, przy czym to ostatnie oznaczenie świadczy o zwiększonej odporności na działanie wilgoci.
Klasyfikacja Ogniochronna i Przepisy
Reakcja na ogień a odporność ogniowa
Należy pamiętać, że wszystkie płyty gipsowo-kartonowe są produktami niepalnymi. Ich klasa reakcji na ogień to A2s1,d0, której nie należy mylić z klasą odporności ogniowej elementu. Reakcja na ogień dotyczy samych produktów (materiałów budowlanych) i określa ich zachowanie przy oddziaływaniu płomieni. Odporność ogniowa zaś to zdolność i skuteczność tworzenia bariery ogniowej dla systemu, np. ściany czy stropu. By powstał system ppoż., należy płyty ogniowe przymocować do podkonstrukcji stalowej stanowiącej podstawę nośną.
Euroklasy i klasy uzupełniające
W Unii Europejskiej istnieje kilka klasyfikacji opisujących, czy dany produkt jest odporny na działanie ognia. Najpopularniejszym oznaczeniem jest euroklasa wyrobu, czyli klasyfikacja reakcji na ogień. Określa ona, czy i jak szybko pali się materiał budowlany. Zgodnie z tą normą dla wyrobów budowlanych przewidziano 7 klasy odporności:
- A1 (całkowicie niepalny) - najbezpieczniejszy wybór
- A2 i B - materiały o bardzo niskiej palności
- C, D, E, F - produkty, które mogą prowadzić do rozgorzenia
Drugim ważnym oznaczeniem są klasy uzupełniające oznaczone literami S i D:
- Symbol S informuje o ilości i szybkości wytwarzania dymu.
- Symbol D mówi o powstaniu płonących kropli lub odpadów podczas palenia się wyrobu, co może prowadzić do przeniesienia się pożaru w miejsca odległe od jego źródła.
Polskie przepisy i wymagania

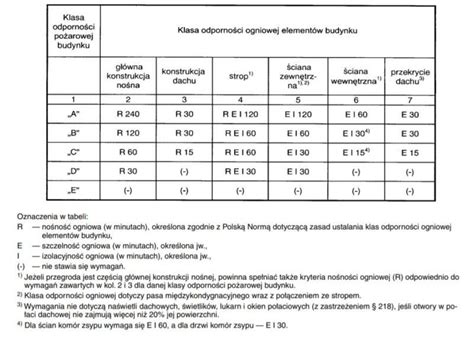

W polskich przepisach, jakimi są „Warunki techniczne jakim powinny odpowiadać budynkom i ich usytuowaniu”, zawarte są wymagania minimalnych klas odporności ogniowej elementów budowlanych w zależności od klasy pożarowej budynków. Klasy pożarowe budynków nadaje się na podstawie kilku kryteriów, jak wysokość budynku, ilość osób mogących przebywać w danym obiekcie i finalnego sposobu użytkowania (przeznaczenia). Przykładowo, poddasze użytkowe przeznaczone na cele mieszkalne lub biurowe w budynku niskim powinno być oddzielone od palnej konstrukcji i palnego przekrycia dachu przegrodami o klasie odporności ogniowej EI 30, zgodnie z Rozporządzeniem Ministra Infrastruktury z 12 kwietnia 2002 r.
Zastosowanie i Zalety Płyt Ogniochronnych
Obszary zastosowań
Płyty ogniochronne można stosować do większości elementów budowlanych wymagających ochrony przeciwpożarowej. Są idealne do konstrukcji:
- ścian działowych
- sufitów podwieszanych i samonośnych
- zabudowy poddaszy
- okładzin instalacyjnych i szachtowych
- obudowy słupów i dźwigarów konstrukcyjnych
- kanałów instalacyjnych i wentylacyjnych
- stropów
Znajdą zastosowanie przede wszystkim podczas wykonywania elementów konstrukcyjnych wypukłych oraz wklęsłych, co do których wymagana jest wysoka ochrona przeciwpożarowa.
Zalety systemów suchej zabudowy z ochroną ppoż.
Systemy suchej zabudowy cieszą się ogromną popularnością w budownictwie ze względu na:
- łatwość i szybkość montażu
- stosunkowo niewielką cenę
- dużą plastyczność i możliwość tworzenia skomplikowanych kształtów, np. łukowych
- brak prac mokrych, co umożliwia montaż o każdej porze roku
- łatwość napraw ewentualnych uszkodzeń
- możliwość kompensacji ugięć lub drgań konstrukcji
Systemy te, choć niewątpliwie mają wiele zalet, stawiają przed projektantami i wykonawcami wyzwania związane z zapewnieniem odpowiedniego poziomu bezpieczeństwa, w tym przeciwpożarowego. Prawidłowo wykonane systemy ogniochronne stosowane w budownictwie stanowią pasywną ochronę przeciwpożarową.
Wiodący Producenci i Rozwiązania Systemowe
Knauf
Knauf oferuje szeroką gamę produktów i systemów przeciwpożarowych. Płyty ogniochronne Knauf, takie jak Knauf Fireboard, mają powierzchnie i krawędzie zbrojone włóknem szklanym, a rdzeń gipsowy jest również zbrojony włóknem szklanym, co zapewnia najwyższe wymagania odporności ogniowej (do A1 i do 240 minut). System Knauf FireWin to kompleksowe rozwiązanie dla obiektów o podwyższonych wymaganiach przeciwpożarowych, obejmujące panele ogniotrwałe, farby ogniochronne do konstrukcji stalowych, trudnopalny tynk wewnętrzny i zewnętrzny oraz taśmy ogniotrwałe. Knauf oferuje również płyty ogniochronne o podwyższonej odporności na wilgoć, posiadające właściwości hydrofobowe dzięki zaimpregnowanemu rdzeniu gipsowemu.
Rigips
Rigips, korzystając z wieloletniego doświadczenia, oferuje systemy doskonale sprawdzające się w zakresie biernej ochrony przeciwpożarowej. Płyta 4PROTM Fire+ typ DF to przykład rozwiązania skracającego czas pracy dzięki spłaszczonym krawędziom i zapewniającego ochronę przed pożarem na poziomie EI 30. Glasroc F (Riflex) to specjalna płyta ogniochronna Rigips o grubości 6 mm, którą można giąć w stanie suchym, idealna do konstrukcji łukowych. Charakteryzuje się gładką i równą powierzchnią oraz wysoką ognioodpornością (klasa A1).
Fermacell

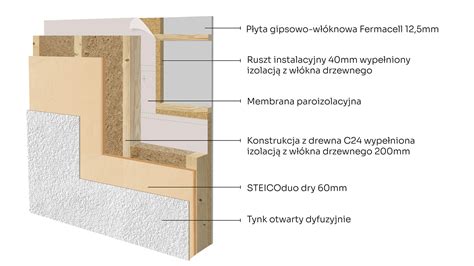

Płyty gipsowo-włóknowe fermacell® są sklasyfikowane jako niepalne zgodnie z wymogami klasy materiałów budowlanych A2 i oferują niezawodną i wysoką ochronę przeciwpożarową. Konstrukcje drewniane pokryte z obu stron jedną warstwą płyt gipsowo-włóknowych fermacell® osiągają bez problemu klasę odporności ogniowej F60. Płyta Fermacell szczególnie nadaje się do oddzielania i podtrzymywania konstrukcji ściennych lub sufitowych oraz okładzin. Jest dostępna w standardowych grubościach 10, 12,5 i 15 mm.
Promat
Promat, światowy lider w produkcji krzemianu wapnia, oferuje jeden z najszerszych asortymentów wydajnych płyt na rynku. Wśród nich znajdują się:
- PROMATECT®-100X - innowacyjna płyta ogniochronna
- PROMAXON Typ A - krzemianowo-wapniowe płyty ogniochronne, niepalne i bezazbestowe
- PROMATECT®-XS - powlekane niepalnymi matami z włókien szklanych gipsowe płyty ogniochronne
- PROMATECT®-L500, PROMATECT®-L, PROMATECT®-H - silikatowo-cementowe płyty ogniochronne o szerokim zastosowaniu
- PROMASIL®-1000L - ogniotrwałe płyty krzemianowo-wapniowe o doskonałych parametrach izolacyjnych
- PROMAFOUR® - niepalne płyty konstrukcyjne, odporne na wysokie temperatury, niezawierające spoiw wiążących
- PROMASIL® 950-KS - wysokotemperaturowe, krzemianowo-wapniowe, bezazbestowe płyty termoizolacyjne
Siniat
Siniat oferuje płyty g-k o różnorodnych właściwościach. W ofercie producentów można znaleźć różnorodne rodzaje płyt ogniochronnych, w tym płyty gipsowo-kartonowe RTG (odporne na promieniowanie rentgenowskie) czy akustyczne, które doskonale tłumią dźwięki. Płyta Nida Ogień Kompakt oraz Nida RTG mają 625 mm szerokości, a Nida Zwykła i Nida Woda są dostępne w szerokości 600 mm. Wśród specjalistycznych płyt Siniat, Nida Gięta może mieć zaledwie 6,5 mm grubości, a Nida Ogień Kompakt nawet 20 i 25 mm.
Montaż i Wymiary Płyt Ogniochronnych
Elementy montażowe
Do mocowania ogniochronnych płyt g-k zaleca się stosowanie ocynkowanych blachowkrętów, np. Arrow C3 lub SDS-S S2/C3 firmy IDS®, które dzięki technologii szybkiego nawiercania doskonale radzą sobie z twardszymi płytami typu DF. Ogniochronne sufity należy kotwić do podłoży dedykowanymi do tego kotwami stalowymi, takimi jak Gwóźdź klinowy GKS-0640 6x40mm firmy IDS®, posiadający Europejską Ocenę Techniczną (ETA). Jednym z przydatnych rusztów pod montaż takich płyt może być konstrukcja HatClip firmy Innovative Drywall Solutions®, która stanowi podłoże nośne pod ogniochronne okładziny ścienne czy sufitowe. System jest bardzo łatwy w montażu i nie wymaga stosowania profili obwodowych.

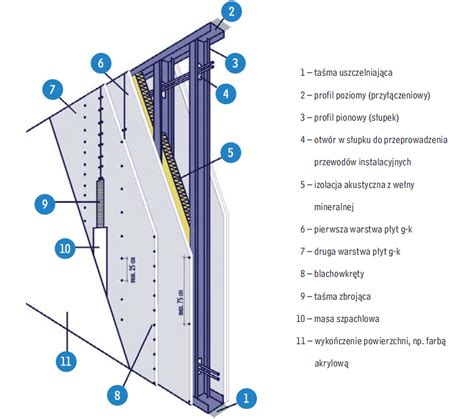

Przedścianka z płyt gipsowo-kartonowych na konstrukcji stalowej – jak ją wykonać? | Knauf
Wymiary płyt
Płyty gipsowo-kartonowe dostępne są w różnych wymiarach. Najczęściej mają 1200 mm szerokości. Dostępne są również płyty o szerokości 600 mm lub 625 mm, co ułatwia transport materiału. Długości płyt są bardziej zróżnicowane i obejmują warianty takie jak: 1200, 2000, 2400, 2500, 2600, 3000 mm. Płyty o większych wymiarach warto wybierać do wykańczania dużych powierzchni, natomiast mniejsze gabaryty są praktyczniejsze przy małych powierzchniach montażu, minimalizując czas poświęcony na przycinanie.
Grubość i krawędzie
Standardowa grubość płyt g-k wynosi 12,5 i 15 mm, jednak specjalistyczne płyty mogą odbiegać od tej normy (np. 6,5 mm dla płyt giętych, do 30 mm dla Fireboard). Wybór odpowiedniej grubości płyty powinien być uzależniony od parametrów przegrody budowlanej (np. ściana, sufit o odporności ogniowej od EI30, EI60 lub bez odporności ogniowej), jakie należy uzyskać. Płyty ognioodporne o grubości 12,5 mm są wystarczające do większości standardowych systemów suchej zabudowy, jeśli projekt nie wymaga wyższej klasy odporności ogniowej. Ważny jest również typ krawędzi, np. HRAK (fabrycznie sfazowana krawędź) ułatwia spoinowanie i zapewnia płaską powierzchnię, a TB (lekko pochylona powierzchnia i fazowane krawędzie) jest idealna do łączenia na styk.
Specjalistyczne Rozwiązania i Innowacje
Płyty impregnowane ognioochronne (GKFI)
Płyty GKFI (gipsowo-kartonowe ogniochronne impregnowane) to materiał, który jednocześnie podnosi bezpieczeństwo pożarowe obiektu i chroni konstrukcję przed negatywnym działaniem wilgoci. Łączą one właściwości ogniowe płyt typu F z odpornością na wilgoć płyt typu H2. Są idealne do suchej zabudowy w pomieszczeniach o okresowo podwyższonej wilgotności, takich jak kuchnie przemysłowe, łazienki, kotłownie czy korytarze ewakuacyjne. Dzięki wzmocnionej strukturze i specjalnym dodatkom ogniochronnym, płyty te gwarantują spoistość całej zabudowy nawet przy intensywnej eksploatacji i zmiennych warunkach wilgotnościowo-cieplnych, co pozwala na wykonanie zaawansowanych konstrukcji i skomplikowanych obudów.
Płyta GK Plus z pianką PIR
Innowacyjnym rozwiązaniem w budownictwie jest zastosowanie płyt GK Plus w połączeniu z pianką PIR (poliizocyjanuran). Płyta GK Plus to materiał, który łączy gipsową płytę kartonowo-gipsową z dodatkowym wzmocnieniem, co sprawia, że charakteryzuje się znacznie wyższą wytrzymałością mechaniczną niż tradycyjne płyty GK. Pianka PIR to materiał termoizolacyjny o doskonałych parametrach izolacyjnych i wysokiej odporności ogniowej. W przypadku pożaru, pianka PIR nie tylko utrzymuje swoje właściwości izolacyjne, ale także ogranicza rozprzestrzenianie się ognia. Połączenie tych materiałów tworzy rozwiązanie o wyjątkowej wytrzymałości i stabilności konstrukcyjnej, doskonałej izolacyjności termicznej oraz odporności na wilgoć i warunki atmosferyczne, co przekłada się na długą żywotność konstrukcji i znaczne oszczędności energetyczne.
Tynk ogniochronny Knauf Vermiplaster VP
Elementy konstrukcji stalowych, żelbetowych belek, słupów, stropów i ścian można również zabezpieczyć przed ogniem odpowiednimi środkami. Tynk ogniochronny Knauf Vermiplaster VP gwarantuje do 240 minut ochrony przeciwpożarowej w pomieszczeniach, w skład którego wchodzą stalowe belki i słupy, belki i słupy żelbetowe, stropy i ściany żelbetowe, a także elementy w połączeniu z zabezpieczoną blachą, stosowane w budownictwie.
