Kompleksowy Przewodnik: Hydranty Ogrodowe i Systemy Złączy Kłowych

Niewłaściwy dobór, błędy obsługi lub zaniedbania serwisowe w systemach wodociągowych mogą prowadzić do awarii sprzętu, problemów w prowadzeniu akcji, a czasem nawet do zagrożenia życia. Zrozumienie roli i specyfikacji technicznej hydrantów oraz złączy kłowych jest kluczowe dla zapewnienia bezpieczeństwa i efektywności pracy. Ten artykuł przedstawia szczegółowe informacje na temat hydrantów ogrodowych, stojaków hydrantowych oraz zaawansowanych systemów złączy kłowych, takich jak GEKA® Plus K i STALCO.

Hydranty i Stojaki Hydrantowe: Fundament Systemu

Hydrant to stały element sieci wodociągowej, instalowany na powierzchni (naziemny) lub pod ziemią (podziemny). Jego głównym zadaniem jest udostępnianie wody pod ciśnieniem do zadań przeciwpożarowych oraz technicznych.

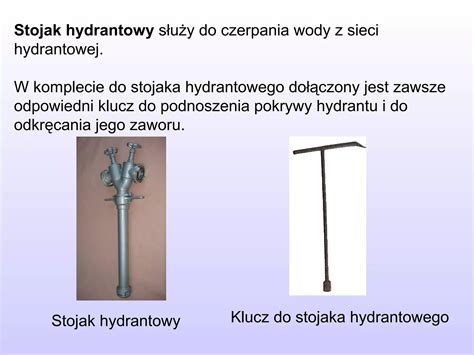

Stojak hydrantowy to mobilne urządzenie, przygotowane specjalnie do współpracy z hydrantami podziemnymi. Montuje się go tylko tymczasowo na hydrancie podczas poboru wody lub wykonywania pomiarów wydajności. Stojak hydrantowy to specjalistyczne urządzenie armatury pożarniczej, które pełni funkcję mobilnego interfejsu między podziemnym hydrantem przeciwpożarowym a wężami tłocznymi. W najprostszym ujęciu stojak hydrantowy stanowi przenośny punkt czerpalny wody, którego konstrukcja pozwala na szybkie i szczelne połączenie z gniazdem hydrantu podziemnego.

Budowa Stojaka Hydrantowego

Konstrukcja stojaka hydrantowego jest wynikiem inżynieryjnego kompromisu między masą, trwałością, odpornością na korozję a wymogami certyfikacyjnymi. Główne elementy to:

• Głowica zaworowa: Centralny, odlewany element, serce całego urządzenia, odpowiedzialny za rozdział i regulację strumienia wody. W głowicy osadzone są zawory oraz nasady wyjściowe, co pozwala na zarządzanie przepływem wody.
• Korpus (rura stojaka): Pionowa rura łącząca głowicę z mechanizmem przyłączeniowym.
• Mechanizm przyłączeniowy: Umieszczony na dolnym końcu korpusu, odpowiada za stabilne i szczelne połączenie z hydrantem.
• Nasady wyjściowe: Zakończenia wylotów, standardowo wykonane w systemie Storz (szybkozłącza strażackie), które są typem złączy kłowych. Umożliwiają błyskawiczne i beznarzędziowe podłączenie węży tłocznych.

Rodzaje i Zastosowania Stojaków Hydrantowych

Stojaki hydrantowe znajdują szerokie zastosowanie w różnych obszarach:

• Działania gaśnicze: Podstawowe i najczęstsze zastosowanie tych urządzeń.
• Próby ciśnieniowo-wydajnościowe: Niezbędne instrumenty do przeprowadzania okresowych kontroli i pomiarów wydajności oraz ciśnienia w sieciach hydrantowych.
• Zaopatrzenie w wodę dla przemysłu i budownictwa: Legalny i technicznie poprawny sposób poboru wody do celów technologicznych, na placach budowy czy do prac komunalnych.

Wyróżniamy różne typy stojaków:

• Stojaki pojedyncze: Posiadają jedno wyjście i zazwyczaj są pozbawione zaworu regulacyjnego.
• Stojaki podwójne: Stanowią standard w pożarnictwie.
• Stojaki z wodomierzem: Specjalistyczna wersja wyposażona w wbudowany i zalegalizowany wodomierz, wymagana przy rozliczalności poboru wody.

Ważnym aspektem jest również typ obsługiwanej sieci wodociągowej, określany przez średnicę nominalną (DN):

• DN50: Standard historyczny, wywodzący się z sieci budowanych jeszcze przed II wojną światową.
• DN80: Obecnie najpowszechniejszy i najbardziej uniwersalny standard sieci hydrantowej w Polsce. Powinien zapewniać min. 10 l/s przy ciśnieniu 0,2 MPa.
• DN100: Stosowany w dużych kompleksach przemysłowych o podwyższonym zapotrzebowaniu na wodę, typowo przemysłowy standard.

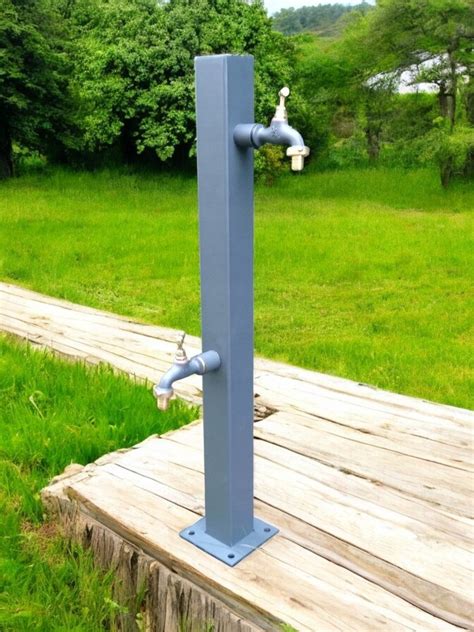

Hydrant Ogrodowy Yapko: Wygoda i Estetyka

Hydrant ogrodowy Yapko to rozwiązanie, które rewolucjonizuje podejście do pielęgnacji ogrodu. Dzięki niemu podlewanie roślin, napełnianie konewek czy czyszczenie narzędzi ogrodowych staje się szybkie, łatwe i przyjemne.

Korzyści z instalacji hydrantu ogrodowego Yapko

• Oszczędność czasu: Nie trzeba rozwijać długich węży ogrodowych ani korzystać z oddalonych źródeł wody. Hydrant znajduje się dokładnie tam, gdzie jest potrzebny.
• Wygoda użytkowania: Ergonomiczna konstrukcja i łatwość obsługi sprawiają, że korzystanie z hydrantu to czysta przyjemność.
• Estetyka: Minimalistyczny i nowoczesny design hydrantu idealnie wkomponuje się w każdy ogród.

Hydrant ogrodowy Yapko został wykonany z wysokiej jakości materiałów, które gwarantują trwałość i odporność na zmienne warunki atmosferyczne. Zarówno metalowe elementy, jak i uszczelnienia są odporne na korozję, dzięki czemu hydrant posłuży przez wiele lat, stanowiąc inwestycję, która się opłaca.

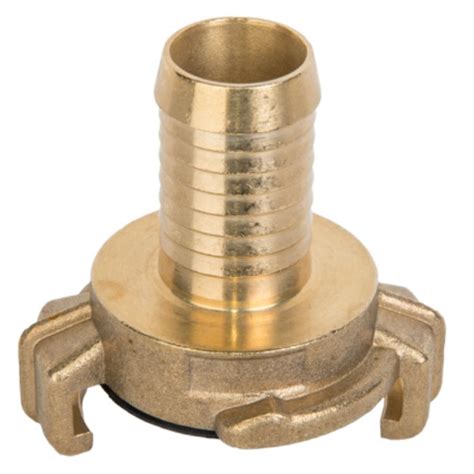

Złącza Kłowe: Uniwersalność i Niezawodność Połączeń

Złącza kłowe to system złączy opierający się na symetrycznych, identycznych częściach, co oznacza, że w odróżnieniu od innych rozwiązań, nie ma rozróżnienia na części żeńskie (gniazda) i męskie (wtykowe) w samym systemie GEKA. Ich budowa opiera się na masywnym korpusie wyposażonym w charakterystyczne zaczepy (kły) umożliwiające szybkie i pewne spięcie elementów instalacji. Podlewanie dużych powierzchni ogrodu, mycie nawierzchni, zasilanie zraszaczy lub napełnianie zbiorników wymaga osprzętu odpornego na zmienne ciśnienie. W takich zadaniach stabilność zaczepów oraz solidna konstrukcja okazują się kluczowe. Solidne złącza kłowe sprawdzają się podczas pracy z długimi liniami węży, rozdzielaczami oraz pompami ogrodowymi.

GEKA® Plus K - Precyzja i Standardy Higieniczne

Oryginalne złącza kłowe GEKA® Plus K, opatentowane przez niemiecką firmę KARASTO Armaturenfabrik Oehler GmbH w 1932 roku, stanowią symbol jakości i niezawodności. Nazwa własna "GEKA" jest zastrzeżona tylko dla produktów tego producenta, co gwarantuje jakość wykonania oraz poprawność parametrów technicznych.

Konstrukcja i Montaż Złączy Kłowych GEKA®

System złączy kłowych GEKA® opiera się na uniwersalnym rozstawie kłów 40 mm, co zapewnia wzajemną kompatybilność niezależnie od figur czy rozmiaru. Złącza są symetryczne, dzięki czemu można łączyć węże o różnych średnicach. Proces montażu jest prosty i intuicyjny:

1. Złącza należy do siebie docisnąć, tak aby połączenie uszczelniło się na uszczelkach.
2. Kły muszą oprzeć się na specjalnie wyprofilowanym kołnierzu, który pozwoli zablokować połączenie po przekręceniu złączy w prawo, zgodnie ze wskazaniem strzałki.
3. Wyprofilowany hamulec na pierścieniu zapobiega przypadkowemu ześlizgiwaniu się kłów z kołnierza podczas pracy. Rozpierające ciśnienie przepływającego medium, dzięki opatentowanemu kształtowi uszczelki, zapewnia idealne doszczelnienie. Siła jest na tyle duża i pewna, że niemożliwe jest rozpięcie złączy podczas pracy bez ich uszkodzenia.

Certyfikaty i Zgodność z Normami

Złącza GEKA® Plus K przeznaczone są do przesyłu wysokiej jakości wody pitnej, spełniając restrykcyjne parametry higieniczne i dotyczące migracji cząstek do medium. Posiadają dopuszczenie do transportu wody pitnej (tzw. KTW - „Kunststoffe im Trinkwasser”), które określa wymagania dla tworzyw sztucznych mających kontakt z wodą pitną. Złącza spełniają wymogi zawarte w DVGW W270, które dotyczą materiałów mających być stosowane w kontakcie z wodą pitną, oraz tożsamą normą europejską EN 16421. Posiadają również certyfikat spełnienia wymagań DVGW VP550 (dla końcówek przewodów do czasowego transportu wody pitnej) o numerze DW-0310BT0218.

Produkt jest zgodny z rozporządzeniem Parlamentu i Rady Unii Europejskiej (UE) 2019/1021 dotyczącym trwałych zanieczyszczeń organicznych, a także z rozporządzeniem (WE) nr 1907/2006 (REACH). Zgodnie z art. 33 rozporządzenia REACH, producent informuje, iż użyty do produkcji złączek mosiądz może zawierać więcej niż 0,1% masy całkowitej Ołowiu (Pb), który figuruje na tzw. "Liście Kandydatów" substancji wzbudzających szczególnie duże obawy (SVHC).

Zastosowanie Złączy Kłowych GEKA®

Złącza kłowe GEKA® znajdują szerokie zastosowanie w przemyśle spożywczym, rolnictwie, ogrodnictwie oraz wszędzie tam, gdzie konieczny jest transport wody pitnej. Doskonale sprawdzą się na kempingach, imprezach masowych, polach namiotowych, czy przy obsłudze mobilnych punktów gastronomicznych. Mogą być również stosowane w handlu, produkcji żywności, a także w instalacjach do utrzymania czystości w przemyśle spożywczym, do transportu wody do mycia czy płukania warzyw i owoców, w procesie produkcji napojów (gazowanych, soków), w browarnictwie i winiarstwie.

Dzięki doskonałym właściwościom przy zastosowaniach podciśnieniowych, złącza GEKA® często używane są w ogrodach, przydomowych gospodarstwach czy w rolnictwie do obsługi i transportu wody pobieranej ze stawu, jeziora, czy zwykłej beczki na deszczówkę. Ważne jest, aby w takich aplikacjach stosować węże ssawno-tłoczne ze wzmocnieniem w formie spirali, aby zapobiec "zamknięciu się" przewodu podczas pracy. Wersje złączy z dopuszczeniem do transportu wody pitnej można łączyć tylko z wężami posiadającymi tożsame atesty.

STALCO - Wytrzymałość w Ogrodnictwie

Oferta STALCO odpowiada potrzebom użytkowników poszukujących niezawodnych elementów do częstych operacji montażowych, szczególnie w systemach nawadniania dostosowanych do wysokiego ciśnienia. W porównaniu z szybkozłączkami, rozwiązania tej grupy lepiej sprawdzają się przy większych średnicach przewodów oraz wyższych obciążeniach, wyróżniając się wyjątkową szybkością montażu oraz wysoką szczelnością połączenia.

Montaż złączy kłowych STALCO warto zaplanować w newralgicznych punktach sieci, gdzie liczy się szybki dostęp oraz trwałość połączenia. Dostępność asortymentu i renoma marki czynią je sprawdzonym wyborem do pracy w wymagających warunkach. W ramach tej grupy dostępna jest armatura ogrodowa o zróżnicowanych średnicach przyłączy oraz odmiennej budowie korpusu, dzięki czemu możliwe staje się precyzyjne dopasowanie elementu do konkretnej konfiguracji instalacji. Można sięgnąć po złącza kłowe z króćcem, gwintem zewnętrznym, wyposażone w systemy obrotowe, a także zaopatrzone zaślepkami.

Materiały Stosowane w Systemach Wodnych

Wysoka jakość materiałów jest kluczowa dla trwałości i niezawodności hydrantów oraz złączy kłowych.

• Stopy aluminium: Współczesne stojaki hydrantowe najczęściej powstają z odlewów na bazie aluminium z domieszką krzemu. Materiał ten zapewnia połączenie dużej odporności konstrukcji na rozciąganie i uszkodzenia z jednoczesnym zachowaniem niewielkiej masy urządzenia, co ułatwia codzienne użytkowanie. Popularność wynika z doskonałego stosunku wytrzymałości do masy oraz naturalnej odporności na korozję.
• Stal nierdzewna (stal szlachetna): Specjalne zastosowanie w budowie stojaków i złączy mają także elementy ze stali nierdzewnej, które wykorzystywane są tam, gdzie sprzęt poddawany jest największym obciążeniom mechanicznym - dotyczy to głównie śrub, nakrętek oraz wybranych fragmentów konstrukcji. Stal nierdzewna to grupa stopów żelaza o specjalnych właściwościach fizykochemicznych, przede wszystkim odpornych na korozję ze strony powietrza atmosferycznego, rozcieńczonych kwasów czy roztworów alkalicznych. Pierwiastki takie jak chrom (min. 13%), nikiel i molibden reagują z tlenem, tworząc bardzo cienką, stabilną powłokę tlenków metali i wodorotlenków, co zapewnia odporność na korozję. Dodatek niklu ma na celu uzyskanie struktury austenitycznej stali, co ułatwia jej obróbkę plastyczną na zimno i spawanie.
• Stal nierdzewna 1.4401 (AISI 316): To austenityczna stal chromowo-niklowo-molibdenowa. Dzięki dodatkowi molibdenu jej odporność na korozję jest znacznie lepsza w porównaniu z wieloma innymi stalami austenitycznymi. Posiada dobrą wytrzymałość na działanie kwasów nie ulegających utlenianiu oraz środki zawierające jony chloru. Szeroko wykorzystywana w przemyśle chemicznym, spożywczym, naftowym i petrochemicznym, czy przy budowie maszyn i elementach dekoracyjnych.
• Mosiądz: Stop miedzi oraz cynku, używany głównie do produkcji ruchomych lub narażonych na tarcie części zaworowych w stojakach oraz złączach. Wynika to z doskonałych właściwości ślizgowych tego materiału oraz jego odporności na zużycie i wpływ wilgoci. Oryginalne złącza GEKA® stosują mosiądz według restrykcyjnych parametrów i kontroli jakości.
• NBR (Guma olejoodporna): Kopolimer butadienu i akrylonitrylu, używany jako materiał uszczelniający. Procentowy skład tych związków decyduje o jej odporności na oleje i niską temperaturę. Może pracować od -20°C do +70°C dla gorącej wody, czy nawet +164°C dla pary wodnej. Guma ta wykazuje odporność na oleje silnikowe, opałowe, transformatorowe, smary, płyny hydrauliczne, węglowodory alifatyczne, propan, butan, benzynę, alkohole, wodne roztwory soli, rozcieńczone kwasy i zasady w niewysokich temperaturach. Świetnie pracuje w ścisku, przy dużych ciśnieniach. Wykazuje niską odporność na oleje i smary silikonowe, płyny hamulcowe na bazie glikolu, ciecze hydrauliczne typu HFD, stężone kwasy i ługi, węglowodory aromatyczne i chlorowane.

Wybór i Eksploatacja: Klucz do Bezpieczeństwa i Efektywności

Wybór właściwego modelu stojaka hydrantowego lub złączy kłowych to decyzja wpływająca na bezpieczeństwo, efektywność i zgodność z prawem. Niewłaściwy wybór, błędy w użytkowaniu czy zaniedbania w konserwacji mogą prowadzić do awarii sprzętu, problemów prawnych, a nawet zagrożenia życia.

Kryteria Wyboru

Przed podjęciem decyzji o zakupie należy przeanalizować kilka kluczowych aspektów:

• Typ sieci hydrantowej: Odpowiedź decyduje o wyborze przyłącza wejściowego: DN50, DN80 czy DN100.
• Certyfikacja: Stojaki hydrantowe muszą spełniać aktualne wymagania polskich norm i przepisów. Kluczowy dokument to Świadectwo Dopuszczenia CNBOP-PIB (Centrum Naukowo-Badawcze Ochrony Przeciwpożarowej), potwierdzające pełną zgodność z wytycznymi dla ochrony przeciwpożarowej. Należy sprawdzić, czy sprzęt ma certyfikację CNBOP-PIB, a także odpowiednie atesty do transportu wody pitnej (np. KTW, DVGW).
• Ciśnienie robocze: Standardowa wartość dla stojaków hydrantowych to 1 MPa (10 barów). Złącza kłowe GEKA® Plus K wytrzymują ciśnienie robocze do 40 bar.
• Wydajność: Dla maksymalnego przepływu w działaniach gaśniczych potrzebny jest stojak 2x75 (B/BB).
• Rozliczalność poboru wody: Czy model musi mieć wodomierz?

Prawidłowa Obsługa i Konserwacja

Stojak hydrantowy, jako niezbędne urządzenie ratownicze, musi być stale utrzymywany w stanie pełnej gotowości technicznej. Największym zagrożeniem w eksploatacji stojaków hydrantowych są błędy osób korzystających z nich.

• Montaż: Przed montażem należy oczyścić gniazdo kłowe hydrantu podziemnego z wszelkich zanieczyszczeń. Stojak nakłada się na gniazdo hydrantu i dokręca ręcznie, obracając zgodnie z ruchem wskazówek zegara. Za pomocą dedykowanego klucza do hydrantów podziemnych należy powoli i płynnie otworzyć główną zasuwę hydrantu.
• Uderzenie hydrauliczne: Gwałtowne otwieranie lub zamykanie zaworów może prowadzić do wystąpienia uderzenia hydraulicznego - nagłego skoku ciśnienia, który grozi uszkodzeniem instalacji. Po uruchomieniu zaworu w hydrancie - powoli napełnij stojak wodą.
• Czyszczenie po użyciu: Po każdym użyciu stojak należy dokładnie wypłukać czystą wodą, aby usunąć wszelkie zanieczyszczenia mechaniczne.
• Suszenie: Niezwykle ważne jest całkowite osuszenie urządzenia przed schowaniem go do magazynu. Wilgoć sprzyja korozji i może prowadzić do rozwoju mikroorganizmów.
• Wymiana uszczelek: Powinna być regularnie kontrolowana i wykonywana profilaktycznie. Uszczelki pod wpływem ciśnienia, zmian temperatury i czynników środowiskowych twardnieją, pękają i tracą swoje właściwości.

Warunki Przechowywania

Stojak hydrantowy i złącza kłowe powinny być przechowywane w suchym, zadaszonym i dobrze wentylowanym pomieszczeniu, poza zasięgiem agresywnych substancji. Zalecane warunki to temperatura od +5°C do +25°C i wilgotność względna powietrza od 40% do 60%.

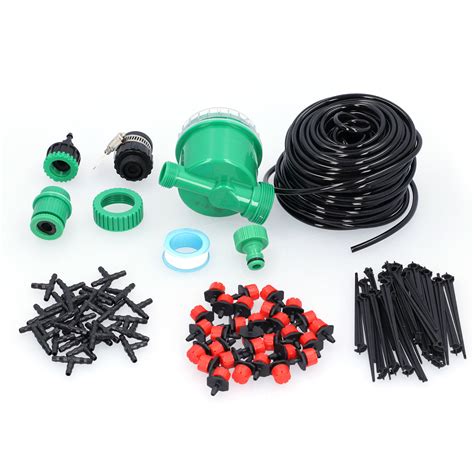

Systemy Nawadniania i Akcesoria Komplementarne

Stojak hydrantowy i złącza kłowe to centralne elementy modułowego systemu poboru wody, które mogą być rozbudowywane o szereg akcesoriów:

• Węże: Do uniwersalnych zastosowań przy transporcie wody polecany jest tłoczny wąż o unikalnej konstrukcji, wykazujący dużą odporność na skręcanie, nadający się zarówno do pracy na budowie, jak i w ogrodnictwie czy rolnictwie. Do zastosowań podciśnieniowych (pobór wody ze stawu, jeziora, beczki na deszczówkę) niezbędny jest wąż ssawno-tłoczny ze wzmocnieniem w formie spirali. Ważne jest, iż atesty dopuszczające węże do kontaktu z substancjami spożywczymi nie są tożsame z tymi do przesyłu wody pitnej.
• Klucze: Klucz do hydrantu podziemnego jest absolutnie niezbędny do otwarcia zasuwy hydrantu.
• Lance nawadniające: Polecane do upraw sadowniczych, wysokopiennych roślin ozdobnych czy przemysłowych upraw paletowych, zapewniające nawadnianie przypominające naturalne warunki atmosferyczne.
• Zraszacze i węże kroplujące: Świetnie sprawdzają się w przyhotelowych parkach, przy utrzymaniu zieleni miejskiej, przy przemysłowych uprawach roślin ozdobnych czy warzyw i owoców.
• Sterowniki i programatory czasu podlewania: Ułatwiają zarządzanie podlewaniem, pozwalają kontrolować zużycie wody i zredukować czas na nawadnianie.
• Przełączniki i redukcje (np. 2x75/52): Umożliwiają podłączenie różnych elementów systemu, takich jak węże, rozdzielacze, wodomierze.

Przechowywanie Akcesoriów

Właściwe przechowywanie i zabezpieczanie sprzętu ogrodniczego, w tym węży, przewodów, końcówek czy szybkozłączek, jest bardzo istotnym elementem pracy w ogrodzie. Aby zminimalizować przestrzeń, zapewnić niezawodność i ułatwić obsługę, stworzono całą rodzinę zwijadeł, bębnów czy prostych wieszaków naściennych. Dla większej wygody i idealnego ułożenia przewodu, proponowane są kompaktowe i kompletne zestawy naścienne. W warunkach wymagających mobilności, doskonale sprawdzają się wózki na węże ogrodowe, które odciążają operatora i chronią wąż przed przetarciem.

Serwis i Dostępność Części Zamiennych

System instalacji przesyłowych ze złączami kłowymi GEKA® swoją żywotność zawdzięcza również prostej budowie i możliwości wymiany zużytych części zamiennych. Elementem, który ulega największemu zużyciu podczas pracy złączy, jest uszczelka, która jest najbardziej narażona na zmęczenie materiału. Przy zużyciu uszczelki może dochodzić do zjawiska "wydmuchiwania" czy "wypychania". Uszczelki mogą być nieumyślnie uszkodzone podczas spinania złączy lub montażu. KARASTO dostarcza całą gamę oryginalnych uszczelek GEKA® wykonanych z różnych materiałów, o różnych właściwościach, do różnych zastosowań, które można wymienić przy pierwszych oznakach zużycia. Większość elementów jest dostępna w pojedynczych egzemplarzach lub w specjalnych zestawach naprawczych, co pozwala na pełną funkcjonalność urządzenia po wymianie drobnego elementu.
