Zapewnienie bezpieczeństwa obywateli i skutecznej ochrony przeciwpożarowej jest jednym z kluczowych zadań samorządów gminnych w Polsce. W sytuacjach kryzysowych, szczególnie podczas pożaru, każda minuta ma znaczenie, a stres często utrudnia podejmowanie szybkich i trafnych decyzji. W takich momentach kluczowe staje się szybkie zlokalizowanie najbliższego hydrantu.
Z doświadczenia wiemy, jak często w czasie pożaru występują problemy ze znalezieniem najbliższego hydrantu, zwłaszcza tych podziemnych. Szybkie zlokalizowanie hydrantu czy też zbiornika wodnego niejednokrotnie decyduje o skuteczności w gaszeniu pożarów. Nowoczesne technologie i szczegółowe mapy stają się nieocenionym wsparciem dla strażaków i zarządców sieci wodociągowych.
Znaczenie Hydrantów w Działaniach Gaśniczych i Zarządzaniu Siecią
Kluczowym elementem podczas działań gaśniczych jest zaopatrzenie wodne. Precyzyjna lokalizacja istniejących hydrantów ułatwia Straży Pożarnej zadanie podczas akcji gaśniczych, gdzie każda chwila jest kluczowa. Współczesne narzędzia cyfrowe znacząco przyczyniają się do poprawy bezpieczeństwa mieszkańców poprzez możliwość szybkiego zlokalizowania najbliższego hydrantu.
Aplikacje Wspierające Lokalizację Hydrantów
Przykładem takiego rozwiązania jest aplikacja e-hydranty.pl, która została opracowana w celu poprawy bezpieczeństwa i ułatwienia pracy służbom ratowniczym. Na przykład, na terenie gminy Kościan, na 160 km sieci wodociągowej zainstalowano ponad 700 hydrantów. Dzięki aplikacji, strażacy korzystający z mobilnych urządzeń są w stanie bardzo szybko i precyzyjnie zlokalizować hydrant w najbliższej okolicy.
Aplikacje takie jak e-hydranty.pl, poza funkcją szybkiej lokalizacji, pełnią również istotną rolę w zarządzaniu sieciami zewnętrznymi i systemem ochrony przeciwpożarowej. Umożliwiają nadzorowanie sieci pod kątem zainstalowanych przy hydrantach zasuw, a także planowanie prac serwisowych i przeglądów, co jest kluczowe dla utrzymania infrastruktury w pełnej sprawności.
Geodezyjna Ewidencja Sieci Uzbrojenia Terenu (GESUT)
Informacje o infrastrukturze podziemnej i naziemnej są gromadzone w ramach Geodezyjnej Ewidencji Sieci Uzbrojenia Terenu (GESUT). Baza ta jest prowadzona przez starostwa powiatowe, a konkretnie przez Powiatowe Ośrodki Dokumentacji Geodezyjnej i Kartograficznej (PODGiK). W Polsce funkcjonuje 380 jednostek samorządowych odpowiedzialnych za prowadzenie takiej bazy danych.
Pojęcie sieci uzbrojenia terenu obejmuje wszelkiego rodzaju nadziemne, naziemne i podziemne przewody oraz urządzenia techniczne (z wyłączeniem urządzeń melioracji szczegółowych). Podstawą prawną dla GESUT jest Rozporządzenie Ministra Rozwoju i Technologii z 28 lipca 2021 r. w sprawie geodezyjnej ewidencji sieci uzbrojenia terenu (Dz.U. 2021, poz. 374), które zaktualizowało poprzednie regulacje. Proces dostosowywania baz danych do nowych przepisów nadzoruje Główny Geodeta Kraju, zapewniając spójność danych na poziomie krajowym.

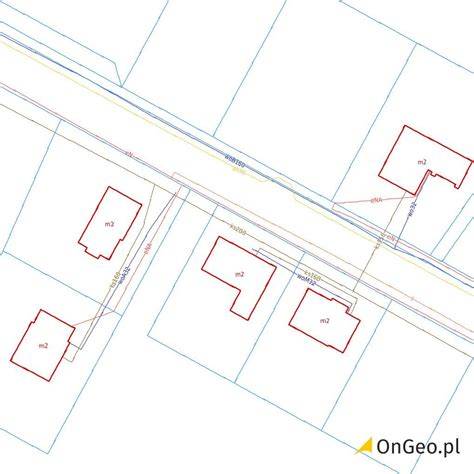

Jak Czytać Mapę Uzbrojenia Terenu?
Mapa uzbrojenia terenu zawiera kompleksowe informacje o istniejących i projektowanych przewodach sieci uzbrojenia terenu oraz związanych z nimi urządzeniach. Dane te są częścią szerszej bazy danych przestrzennych, niezbędnej w wielu procedurach administracyjnych związanych z budownictwem.
Oznaczenia Sieci Uzbrojenia Terenu
Każda sieć uzbrojenia terenu ma przyporządkowany kolor, którym określa się zarówno przewody sieci, jak i niektóre jej urządzenia techniczne. Przykładowo, sieć elektroenergetyczna zaznaczona jest kolorem czerwonym, a sieć wodociągowa - kolorem niebieskim. Ponadto, sieci oznaczane są opisem widniejącym jako etykieta na przewodzie.
Informacje Wyróżniane dla Przewodów Sieci Uzbrojenia Terenu:
- Przebieg przewodu: nadziemny, naziemny, podziemny.
- Funkcja przewodu: przewód główny, przyłącze.
- Eksploatacja (dla obiektów istniejących): czynny, nieczynny.
- Metoda pozyskania informacji:
- O - pomiar bezpośredni w nawiązaniu do osnowy
- A - pomiar wykrywaczem przewodów
- D - wektoryzacja
- F - pomiar fotogrametryczny
- M - pomiar bezpośredni w nawiązaniu do szczegółów terenowych
- B - dane branżowe
- K - dokumentacja z narady koordynacyjnej
- I - inna niż wymienione
- X - nieokreślona metoda pozyskania
- Informacje o władającym sieci i urządzeń.
- Średnica przewodu (nie dotyczy przewodów elektroenergetycznych i telekomunikacyjnych).
W przypadku sieci kanalizacyjnej podaje się również poziomy i pionowy wymiar odcinka przewodu w milimetrach. Szczególną uwagę należy zwrócić na kanalizację ogólnospławną, która łączy funkcje kanalizacji sanitarnej i deszczowej.
Przykłady Oznaczeń Przewodów
Oto kilka przykładów, jak czytać opisy przewodów na mapie:
- gnA32 - przewód sieci gazowej (gn) pomierzony wykrywaczem przewodów (A) o średnicy 32 mm.
- ksA100 - przewód kanalizacji sanitarnej (ks) pomierzony wykrywaczem przewodów (A) o średnicy 100 mm.
- wo50 - przewód wodociągowy ogólny (wo) pomierzony bezpośrednio w nawiązaniu do osnowy (O) o średnicy 50 mm.
- eNWB - przewód elektroenergetyczny najwyższego napięcia (eNW) zweryfikowany w oparciu o dane branżowe (B).
- tM - przewód telekomunikacyjny (t) pomierzony bezpośrednio w nawiązaniu do szczegółów terenowych (M).
- cnF100 - przewód ciepłowniczy niskiego parametru ciepła (cn) pomierzony w oparciu o dane fotogrametryczne (F) o średnicy 100 mm.

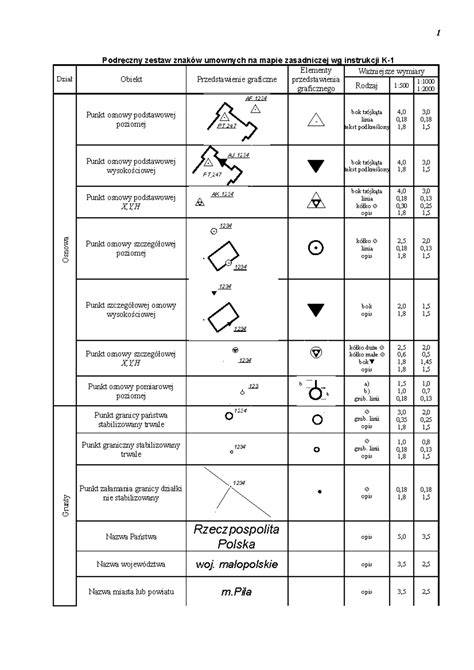

Urządzenia Sieci Uzbrojenia Terenu i Ich Symbole
Reprezentacja geometryczna obiektów GESUT może przyjmować formę punktu, linii łamanej, wielokąta (poligonu) lub zbioru takich elementów. Punktową reprezentację stosuje się, jeżeli średnica obiektu lub jego wymiary są mniejsze lub równe 0,75 m; dla większych obiektów używa się poligonów.
Poniższe tabele prezentują urządzenia techniczne wraz z ich symbolami dla różnych sieci oraz urządzenia towarzyszące uzbrojeniu terenu.
Tabela 1: Sieci uzbrojenia terenu i typy przewodów
| Nazwa kategorii obiektów | Typ przewodu |
|---|---|
| Sieć wodociągowa | Przewód wodociągowy ogólny, przewód wodociągowy lokalny |
| Sieć kanalizacyjna | Przewód kanalizacyjny ogólnospławny, przewód kanalizacyjny sanitarny, przewód kanalizacyjny deszczowy, przewód kanalizacyjny przemysłowy, przewód kanalizacyjny lokalny |
| Sieć elektroenergetyczna | Przewód elektroenergetyczny najwyższego napięcia, przewód elektroenergetyczny wysokiego napięcia, przewód elektroenergetyczny średniego napięcia, przewód elektroenergetyczny niskiego napięcia |
| Sieć gazowa | Przewód gazowy wysokiego ciśnienia, przewód gazowy podwyższonego ciśnienia, przewód gazowy średniego ciśnienia, przewód gazowy niskiego ciśnienia |
| Sieć ciepłownicza | Przewód ciepłowniczy wysokiego parametru ciepła, przewód ciepłowniczy niskiego parametru ciepła |
| Sieć telekomunikacyjna | Światłowód, inny przewód telekomunikacyjny |
| Sieć specjalna | Przewód benzynowy, przewód naftowy, przewód inny |
| Sieć niezidentyfikowana | Przewód niezidentyfikowany |
Tabela 2: Urządzenia sieci uzbrojenia terenu wraz z symbolami
| Rodzaj Sieci | Nazwa Urządzenia | Symbol Punktowy | Symbol Powierzchniowy | Symbol Liniowy (Linia Łamana) |
|---|---|---|---|---|
| Sieć wodociągowa | Wodociągowe urządzenie techniczne | |||
| Zasuwa lub zawór | (symbol) | |||
| Hydrofornia | (symbol) | |||
| Hydrant | (symbol) | |||
| Studnia głębinowa | (symbol) | |||
| Zdrój uliczny | (symbol) | |||
| Studnia zwykła | (symbol) | |||
| Sieć kanalizacyjna | Kanalizacyjne urządzenie techniczne | |||
| Zasuwa lub zawór | (symbol) | |||
| Studnia kanalizacyjna | (symbol) | |||
| Osadnik, szambo | (symbol) | |||
| Wylot kanału | (symbol) | |||
| Przepompownia | (symbol) | |||
| Przydomowa oczyszczalnia ścieków | (symbol) | |||
| Kratka ściekowa | (symbol) | |||
| Odwodnienie liniowe | (symbol) | |||
| Sieć elektroenergetyczna | Elektroenergetyczne urządzenie techniczne | |||
| Szafa elektroenergetyczna lub kontener | (symbol) | |||
| Stacja transformatorowa | (symbol) | |||
| Latarnia | (symbol) | |||
| Maszt oświetleniowy | (symbol) | |||
| Turbina wiatrowa | (symbol) | |||
| Stacja ładowania pojazdów elektrycznych | (symbol) | |||
| Sieć gazowa | Gazowe urządzenie techniczne | |||
| Zasuwa lub zawór | (symbol) | |||
| Szafa gazowa lub kontener | (symbol) | |||
| Zbiornik gazu | (symbol) | |||
| Stacja gazowa | (symbol) | |||
| Sieć ciepłownicza | Ciepłownicze urządzenie techniczne | |||
| Zasuwa lub zawór | (symbol) | |||
| Sieć telekomunikacyjna | Telekomunikacyjne urządzenie techniczne | |||
| Szafa telekomunikacyjna lub kontener | (symbol) | |||
| Wieża telekomunikacyjna | (symbol) | |||
| Słupek telekomunikacyjny | (symbol) | |||
| Sieć specjalna | Urządzenie techniczne sieci specjalnej | (symbol) | ||
| Sieć niezidentyfikowana | Urządzenie techniczne sieci niezidentyfikowanej | (symbol) |
Tabela 3: Urządzenia towarzyszące sieci uzbrojenia terenu
| Kategoria Urządzenia Towarzyszącego | Nazwa Obiektu | Symbol |
|---|---|---|
| Urządzenia towarzyszące liniowe | Obudowa ochronna przewodu | (symbol) |
| Kanał technologiczny | (symbol) | |
| Inne urządzenia towarzyszące | Komora podziemna | (symbol) |
| Słup przewodów napowietrznych | (symbol) | |
| Słup kratowy | (symbol) | |
| Słup łączony | (symbol) | |
| Słup trakcyjny | (symbol) | |
| Podpora przewodów | (symbol) | |
| Budowla podziemna | (symbol) |
Wyzwania w Lokalizacji Hydrantów Podziemnych - Studium Przypadku
Lokalizacja hydrantów podziemnych, mimo istnienia tabliczek informacyjnych, może być wyzwaniem. Tabliczka często wskazuje orientacyjną odległość, np. "4,5 m od tabliczki w dół". Niestety, oznaczenia na tabliczkach mogą z czasem ulec zniszczeniu, np. przez słońce, co dodatkowo utrudnia zadanie.
Nawet jeśli tabliczka jest widoczna, a dane wskazują, że hydrant powinien znajdować się np. w drodze dojazdowej do posesji, rzeczywistość bywa inna. Często po pomiarach i rozpoczęciu prac ziemnych, zamiast samego hydrantu odnajdujemy jedynie jego zasuwy. To z kolei wymusza dalsze poszukiwania, które mogą zająć kolejne cenne minuty. Taka sytuacja podkreśla wagę dokładnych map cyfrowych, które minimalizują ryzyko błędnych poszukiwań i skracają czas reakcji w nagłych wypadkach.
Dostęp do Danych o Uzbrojeniu Terenu: OnGeo.pl i Moje Mapy Google
Dostęp do map uzbrojenia terenu jest kluczowy nie tylko dla służb ratowniczych, ale także dla osób planujących inwestycje budowlane. Sprawdzenie, czy działka ma dostęp do niezbędnych mediów, jest niezwykle istotne przed jej zakupem.

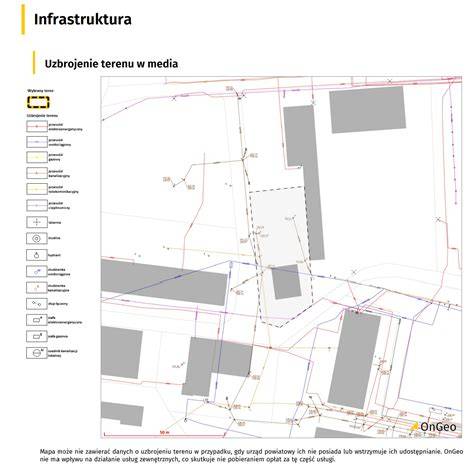

Raporty o Terenie OnGeo.pl
Platformy takie jak OnGeo.pl oferują Raporty o Terenie, które zawierają mapy uzbrojenia terenu. Dzięki nim można w zaledwie kilka minut, bez wychodzenia z domu, sprawdzić dostępność mediów dla dowolnej działki w Polsce. Mapa uzbrojenia terenu jest dostępna w zakładce Infrastruktura pod nazwą Uzbrojenie terenu w media. Aby uzyskać taką mapę, należy wybrać interesującą działkę za pomocą wyszukiwarki, wskazania na mapie lub rysowania na mapie, a następnie opłacić wybrany zakres raportu. Warto zaznaczyć, że użytkownik może wybrać, które tematy z raportu go interesują, co pozwala na ograniczenie kosztów, jeśli potrzebna jest wyłącznie mapa uzbrojenia terenu.
Uwaga: Mapa może nie prezentować danych o sieciach uzbrojenia terenu w przypadku, gdy urząd powiatowy ich nie posiada w wersji cyfrowej lub wstrzymuje ich udostępnianie. OnGeo.pl bazuje na danych zewnętrznych (powiatowych) i nie ma wpływu na ich dostępność.
Tworzenie Własnych Map w Google Moje Mapy

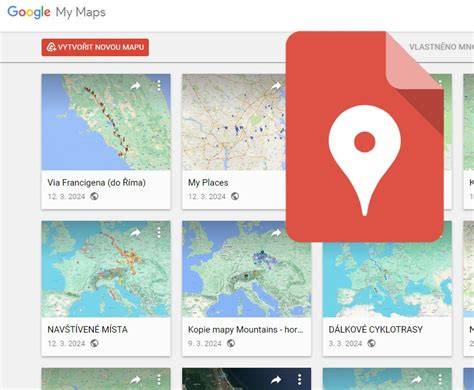

Jednostki takie jak Ochotnicza Straż Pożarna (OSP) czy Państwowa Straż Pożarna (PSP) mogą również tworzyć własne, spersonalizowane mapy interwencji i punktów czerpania wody za pomocą Google Moje Mapy. Wystarczy zwykłe konto Google i odrobina czasu, aby stworzyć mapę, na której można oznaczyć hydranty, zbiorniki wodne, opisać ich wydajność, stan techniczny (sprawne/niesprawne), typ (naziemne/podziemne) oraz zmienić ich kolor lub ikonę. Taka mapa może być upubliczniona na stronie internetowej jednostki lub służyć do wewnętrznej analizy statystyk wyjazdowych.
Proces tworzenia mapy jest intuicyjny:
- Otwórz Moje Mapy Google i kliknij „Utwórz nową mapę”.
- Zaloguj się na konto Google.
- W Moich Mapach można tworzyć, udostępniać i osadzać mapy na stronach internetowych, mierzyć odległości, rysować linie i kształty, importować dane geograficzne.
- Mapy można porządkować za pomocą warstw, co pozwala na wyświetlanie i ukrywanie różnych danych.
- Istnieje możliwość zmiany wyglądu mapy poprzez użycie różnych kolorów, ikon, oznaczeń miejsc oraz dodawanie zdjęć do każdego punktu.
Administratorzy mogą decydować o tym, kto może edytować mapę i kto może ją zobaczyć. Możliwe jest również pobranie kodu źródłowego mapy do osadzenia na stronie WWW.

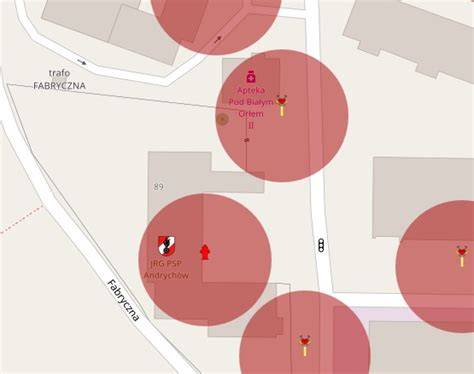

OSM Hydrant: Precyzyjne Mapy dla Strażaków
Dla osób potrzebujących bardzo dokładnych map z uzupełnionymi lokalizacjami hydrantów, warto zapoznać się z projektem OSM Hydrant. Jest to inicjatywa oparta na danych OpenStreetMap, która aktywnie uzupełnia lokalizacje hydrantów, eliminując "białe plamy". Mapy z OSM Hydrant mogą być używane na tabletach w samochodach pożarniczych w czasie dojazdu do akcji, a także do planowania ćwiczeń. Dane te, wraz z numeracją budynków, oznaczonymi charakterystycznymi miejscami czy parkingami, znacząco ułatwiają odnalezienie zarówno hydrantów, jak i budynków docelowych.
