Hydranty przeciwpożarowe montowane w sieciach wodociągowych są ważnym elementem ochrony ludzi i obiektów. Hydranty zewnętrzne są wykorzystywane do poboru wody do gaszenia pożarów i zaopatrzenia wodnego pojazdów straży pożarnej do celów gaśniczych.
Podstawy Prawne i Regulacje
Do najważniejszych przepisów związanych z ochroną przeciwpożarową oraz zaopatrzeniem w wodę należą:
- Ustawa z dnia 21 sierpnia 1991 r. o ochronie przeciwpożarowej
- Rozporządzenie Ministra Spraw Wewnętrznych i Administracji z dnia 7 czerwca 2010 r. w sprawie ochrony przeciwpożarowej budynków, innych obiektów budowlanych i terenów (Dz. U. Nr 109, poz. 719)
- Rozporządzenie Ministra Spraw Wewnętrznych i Administracji z dnia 24 lipca 2010 r. w sprawie przeciwpożarowego zaopatrzenia w wodę oraz dróg pożarowych (Dz. U. Nr 124, poz. 1030)
- Ustawa z dnia 7 lipca 1994 r. Prawo budowlane - tekst ujednolicony
- Rozporządzenie Ministra Infrastruktury z dnia 12 kwietnia 2002 r. w sprawie warunków technicznych, jakim powinny odpowiadać budynki i ich usytuowanie (Dz.U. Nr 75, poz 690)
- Rozporządzenie Ministra Gospodarki z dnia 21 listopada 2005 r. w sprawie warunków technicznych, jakim powinny odpowiadać bazy i stacje paliw płynnych, rurociągi przesyłowe dalekosiężne służące do transportu ropy naftowej i produktów naftowych i ich usytuowanie (Dz. U. Nr 243 z 2005 r. poz. 2063)
- Rozporządzenie Ministra Spraw Wewnętrznych i Administracji z dnia 16 czerwca 2003 r. w sprawie uzgadniania projektu budowlanego pod względem ochrony przeciwpożarowej (Dz. U. Nr 121, poz. 1137)
- Rozporządzenie Ministra Spraw Wewnętrznych i Administracji z dnia 27 kwietnia 2010 r. (odnoszące się do hydrantu przeciwpożarowego nadziemnego DN100)
Sieć Wodociągowa Przeciwpożarowa - Wymagania Techniczne
Zasilanie i Wydajność Sieci
Sieć wodociągowa stanowiąca źródło wody do celów przeciwpożarowych, zwana dalej „siecią wodociągową przeciwpożarową”, powinna być zasilana z pompowni przeciwpożarowej, zbiornika wieżowego, studni lub innych urządzeń, zapewniających wymaganą wydajność i ciśnienie w hydrantach zewnętrznych, nawet tych niekorzystnie ulokowanych, przez co najmniej 2 godziny. Sieć wodociągowa przeciwpożarowa powinna zapewniać wydajność nie mniejszą niż 5 dm3/s i ciśnienie w hydrancie zewnętrznym nie mniejsze niż 0,1 MPa (megapaskala), przez co najmniej 2 godziny. Maksymalne ciśnienie hydrostatyczne w sieci wodociągowej przeciwpożarowej nie może przekraczać 1,6 MPa.
Typy Sieci i Odgałęzienia
Sieć wodociągową przeciwpożarową należy wykonywać jako sieć obwodową. Dopuszcza się budowę sieci wodociągowej przeciwpożarowej rozgałęzieniowej poza obszarami miejskimi oraz tam, gdzie łączna wymagana ilość wody nie przekracza 20 dm3/s. Dopuszcza się budowę odgałęzień z sieci obwodowej w celu zasilania hydrantów zewnętrznych. W przypadku gdy łączna wymagana ilość wody przekracza 30 dm3/s, sieć obwodową zasila się w dwóch punktach znajdujących się w możliwie największej odległości od siebie, nie mniejszej jednak niż 1/4 obwodu sieci. Sieć wodociągową przeciwpożarową, dla której łączna wymagana ilość wody przekracza 20 dm3/s, należy tak zaprojektować i budować, aby możliwe było jednoczesne pobieranie wody z dwóch sąsiednich hydrantów zewnętrznych.
Średnice Nominalne
Należy pamiętać, że podane w rozporządzeniu średnice dotyczą średnicy nominalnych wewnętrznych. Dlatego projektując sieci z tworzyw sztucznych, gdzie rury oznaczane są przez podanie średnicy zewnętrznej, należy sprawdzić, czy po odjęciu grubości ścianki spełniamy założenia rozporządzenia.
Hydranty Zewnętrzne - Rodzaje i Wymagania
Hydranty Nadziemne i Podziemne - Dopuszczalne Zastosowania
Na sieci wodociągowej przeciwpożarowej stosuje się hydranty zewnętrzne nadziemne o średnicy nominalnej DN 80. Dopuszcza się instalowanie hydrantów podziemnych o średnicy nominalnej DN 80 w przypadkach, gdy zainstalowanie hydrantów nadziemnych jest szczególnie utrudnione lub niewskazane, na przykład ze względu na utrudnienia w ruchu. Zgodnie z wytycznymi rozporządzenia na sieci wodociągowej należy stosować hydranty nadziemne DN80 mm dla sieci o średnicy do DN250 mm i DN100 mm na sieci wodociągowej DN250 i większej.
Wymagania Techniczne dla Hydrantów
Hydranty zewnętrzne zainstalowane na sieci wodociągowej przeciwpożarowej powinny być wyposażone w odcięcia umożliwiające odłączanie ich od sieci. Odcięcia te muszą pozostawać w położeniu otwartym podczas normalnej eksploatacji sieci. Hydranty zewnętrzne powinny spełniać wymagania Polskich Norm dotyczących tych urządzeń, będących odpowiednikami norm europejskich (EN).
Wydajność nominalna hydrantu zewnętrznego, przy ciśnieniu nominalnym 0,2 MPa mierzonym na zaworze hydrantowym podczas poboru wody, w zależności od jego średnicy nominalnej (DN), nie może być mniejsza niż:
- dla hydrantu nadziemnego DN 80 - 10 dm3/s;
- dla hydrantu nadziemnego DN 100 - 15 dm3/s;
- dla hydrantu podziemnego DN 80 - 10 dm3/s;
- dla hydrantu nadziemnego DN 80 na sieci, o której mowa w § 9 ust. 2 - 5 dm3/s.
Dla zapewnienia możliwości intensywnego czerpania wody do celów przeciwpożarowych na sieciach wodociągowych o średnicy nominalnej nie mniejszej niż DN 250 powinny być instalowane hydranty nadziemne, spełniające następujące wymagania:
- średnica nominalna hydrantu powinna wynosić DN 100 lub DN 150;
- wydajność nominalna przy ciśnieniu nominalnym 0,2 MPa mierzonym na zaworze hydrantowym podczas poboru wody nie może być mniejsza niż 20 dm3/s.
W celu łatwego otwarcia zasuwy odcinającej hydrant, odległość między trzpieniem zasuwy hydrantowej a skrajem hydrantu (podziemnego lub nadziemnego) nie może być mniejsza niż 0,8 m.
Hydrant Podziemny - Budowa, Funkcja i Użytkowanie
Charakterystyka i Zasada Działania
Działanie hydrantu podziemnego opiera się na połączeniu z siecią wodociągową pod ciśnieniem. W stanie spoczynku hydrant pozostaje zamknięty - jego mechanizm znajduje się pod powierzchnią gruntu i jest chroniony studzienką hydrantową. Budowa i funkcja hydrantu podziemnego są zoptymalizowane do pracy w trudnych warunkach. Składa się on z korpusu osadzonego poniżej poziomu terenu, mechanizmu odcinającego oraz przyłącza umożliwiającego szybkie podpięcie węża przez straż pożarną.
Porównanie z Hydrantem Nadziemnym
Podstawowa różnica między hydrantem podziemnym a nadziemnym tkwi w lokalizacji i dostępności. Hydrant podziemny ukryty jest pod powierzchnią ziemi i wymaga otwarcia studzienki hydrantowej, natomiast hydrant naziemny znajduje się nad ziemią i ma widoczne przyłącze wodne.
Dostęp i Obsługa w Sytuacjach Awaryjnych
Dostęp do hydrantów, zwłaszcza zewnętrznych, mają przede wszystkim służby ratownicze. W niektórych sytuacjach, po uzyskaniu zgody od zarządcy sieci wodociągowej, z hydrantu mogą korzystać inne służby komunalne. W sytuacji awaryjnej wiedza o tym, jak uruchomić hydrant podziemny, jest kluczowa. Zrozumienie, jak działa hydrant przeciwpożarowy, oraz umiejętność jego obsługi mogą uratować ludzkie życie i ograniczyć straty w przypadku pożaru.
Norma wydajności nr 3 Łapanie hydrantu
Aspekty Instalacji i Lokalizacji

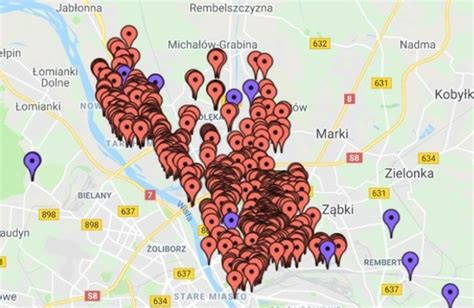

Rozmieszczenie i Odległości
Minimalna odległość hydrantu od ściany chronionego budynku to 5 m. Poza obszarami miejskimi odległość między hydrantami powinna być dostosowana do gęstości istniejącej i planowanej zabudowy. Przy odbiorze niektórych obiektów strażacy wymagają, aby wymiar 150 metrów był spełniony w polu widzenia.
Oznakowanie i Stanowiska Czerpania Wody
Miejsce usytuowania hydrantu zewnętrznego należy oznakować znakami zgodnymi z Polskimi Normami. Hydranty powinny być usytuowane w miejscach dostępnych z głównych dróg komunikacyjnych na terenie jednostki osadniczej. Miejsce usytuowania hydrantu należy oznakować znakami zgodnymi z Polskimi Normami wraz z podaniem na znaku dodatkowym wielkości charakterystycznych hydrantu. Przy hydrancie należy przewidzieć stanowisko czerpania wody o wymiarach zapewniających swobodny dostęp do hydrantu, a na stanowisku czerpania wody należy umieścić zakaz parkowania.
Procedury Prawne i Odbiór Obiektów
Określenia potrzeb w zakresie instalowania hydrantów dokonują właściwe miejscowo organy Państwowej Straży Pożarnej w ramach opiniowania projektów studium uwarunkowań i kierunków zagospodarowania przestrzennego gminy oraz projektów miejscowych planów zagospodarowania przestrzennego, w trybie określonym w przepisach o planowaniu i zagospodarowaniu przestrzennym. W ramach procedur odbiorowych, Komendant PSP ma 14 dni na zajęcie stanowiska w sprawie zabezpieczenia przeciwpożarowego obiektu budowlanego, zgodnie z art. 56 ustawy z dnia 7 lipca 1994 r. - Prawo budowlane.
