Hydranty zewnętrzne, w tym hydranty przeciwpożarowe nadziemne, stanowią kluczowy element systemów przeciwpożarowych, gwarantując szybki i efektywny dostęp do wody w przypadku zagrożenia pożarowego. Ich prawidłowe usytuowanie i oznakowanie ma bezpośredni wpływ na bezpieczeństwo ludzi i mienia, umożliwiając służbom pożarniczym pobór wody do gaszenia pożarów oraz zaopatrzenia wodnego pojazdów straży pożarnej.
Urządzenia te muszą być dobrze widoczne i łatwo dostępne, aby w razie potrzeby można było z nich skorzystać w jak najkrótszym czasie. Poniższy artykuł przedstawia kompleksowy przegląd przepisów, norm i wytycznych dotyczących projektowania, instalacji oraz oznakowania hydrantów nadziemnych, z uwzględnieniem ich roli w systemie ochrony przeciwpożarowej.
Podstawy Prawne i Normatywne
Kwestie związane z projektowaniem, lokalizacją, odbiorem i oznakowaniem hydrantów zewnętrznych są ściśle regulowane przez polskie prawo oraz normy europejskie, adaptowane na potrzeby krajowe.
Kluczowe Akty Prawne
Do najważniejszych dokumentów prawnych, w których znajdują się przepisy regulujące kwestie związane z hydrantami, należą:
- Ustawa z dnia 21 sierpnia 1991 r. o ochronie przeciwpożarowej.
- Ustawa z dnia 7 lipca 1994 r. Prawo budowlane - tekst ujednolicony.
- Rozporządzenie Ministra Infrastruktury z dnia 12 kwietnia 2002 roku w sprawie warunków technicznych, jakim powinny odpowiadać budynki i ich usytuowanie (Dz.U. Nr 75, poz. 690).
- Rozporządzenie Ministra Spraw Wewnętrznych i Administracji z dnia 16 czerwca 2003 r. w sprawie uzgadniania projektu budowlanego pod względem ochrony przeciwpożarowej (Dz.U. Nr 121, poz. 1137).
- Rozporządzenie Ministra Spraw Wewnętrznych i Administracji z dnia 7 czerwca 2010 r. w sprawie ochrony przeciwpożarowej budynków, innych obiektów budowlanych i terenów (Dz.U. Nr 109, poz. 719).
- Rozporządzenie Ministra Spraw Wewnętrznych i Administracji z dnia 24 lipca 2009 roku w sprawie przeciwpożarowego zaopatrzenia w wodę oraz dróg pożarowych (Dz.U. 2009 nr 124 poz. 1030). Ten akt prawny jest kluczowy dla określenia wymagań dla sieci wodociągowej przeciwpożarowej oraz hydrantów zewnętrznych.
- Rozporządzenie Ministra Gospodarki z dnia 21 listopada 2005 r. w sprawie warunków technicznych, jakim powinny odpowiadać bazy i stacje paliw płynnych, rurociągi przesyłowe dalekosiężne służące do transportu ropy naftowej i produktów naftowych i ich usytuowanie (Dz. U. Nr 243 z 2005 r. poz. 2063).
Aprobata Techniczna i Centrum Naukowo-Badawcze Ochrony Przeciwpożarowej (CNBOP)
Zgodnie z Ustawą z dnia 16 kwietnia 2004 r. o wyrobach budowlanych, hydranty wewnętrzne i zewnętrzne są wyrobami budowlanymi. Oznacza to, że stanowią element trwale wbudowany w obiekt budowlany lub jego część, wpływając na właściwości użytkowe tego obiektu. Podlegają one ocenie technicznej przeprowadzanej przez Centrum Naukowo-Badawcze Ochrony Przeciwpożarowej Państwowy Instytut Badawczy (CNBOP-PIB). Dopuszczenie hydrantów do zastosowania w obiektach budowlanych następuje po uzyskaniu aprobaty technicznej CNBOP-PIB lub Krajowej Oceny Technicznej (KOT), która potwierdza ich przydatność do użytkowania w ochronie przeciwpożarowej. Dodatkowo wymagany jest atest higieniczny Państwowego Zakładu Higieny (PZH).
Polskie Normy dotyczące Hydrantów
Hydranty wewnętrzne i zewnętrzne powinny być również zgodne z Polskimi Normami, które opisują wymagania, metody badań, budowę, parametry użytkowe oraz prawidłowe oznakowanie tych urządzeń. Najważniejsze z nich to:
- PN-EN 671-1: Stałe urządzenia gaśnicze. Hydranty wewnętrzne. Hydranty wewnętrzne z wężem półsztywnym.
- PN-EN 671-2: Stałe urządzenia gaśnicze. Hydranty wewnętrzne. Hydranty wewnętrzne z wężem płasko składanym.
- PN-EN 671-3: Stałe urządzenia gaśnicze. Hydranty wewnętrzne. Konserwacja hydrantów wewnętrznych z wężem półsztywnym i hydrantów wewnętrznych z wężem płasko składanym.
- PN-EN 1074-6: Armatura wodociągowa. Wymagania użytkowe i badania sprawdzające. Część 6: Hydranty.
- PN-EN 14384: Hydranty przeciwpożarowe nadziemne.
- PN-EN 14339: Hydranty przeciwpożarowe podziemne.
PN-EN 14384:2009 - Hydranty Przeciwpożarowe Nadziemne
Norma PN-EN 14384:2009 (wersja polska) jest kluczowym dokumentem dla hydrantów nadziemnych. Określa ona wymagania, metody badań, znakowanie oraz ocenę zgodności dla hydrantów nadziemnych przeznaczonych do zwalczania pożaru, które są instalowane w sieciach rozprowadzania wody. Norma obejmuje hydranty o średnicach nominalnych DN 80 i DN 100, przystosowane do dopuszczalnego ciśnienia roboczego (PFA) wynoszącego 16 bar.
PN-EN 14384:2009 szczegółowo reguluje aspekty takie jak:
- Wymagania konstrukcyjne: Wymiary, korpus, elastomery, organ zamykający (zawór główny), materiały mające kontakt z wodą, szczelność i wytrzymałość mechaniczna, części składowe urządzenia uruchamiającego, kierunek zamykania, obroty otwarcia, odporność na obciążenia robocze, mechanizm uruchamiający, przyłącze wlotowe, wyloty, urządzenia odwadniające i odpowietrzające, obudowa bezpieczna, odporność na korozję wewnętrzną i zewnętrzną, kolor, odporność na środki dezynfekcyjne, a także charakterystyki hydrauliczne.
- Metody badań: Postanowienia ogólne, wymiary ogólne, charakterystyki przepływu.
- Oznaczenie, znakowanie i dane dodatkowe: Precyzyjne wytyczne dotyczące znakowania hydrantów i dodatkowych danych.
- Ocena zgodności: Wstępne badanie typu i zakładowa kontrola produkcji (FPC).
Norma ta dopuszcza hydranty z urządzeniem lub bez urządzenia odwadniającego, z jednym lub dwoma wylotami - zgodnie z wymaganiami krajowymi, oraz posiadające zawór wzniosowy z wrzecionem gwintowym lub zawór zasuwowy.
Rodzaje i Charakterystyka Hydrantów Zewnętrznych
Hydranty to urządzenia umożliwiające bezpośredni pobór wody z sieci wodociągowej. W zależności od lokalizacji dzieli się je na zewnętrzne i wewnętrzne. Hydranty zewnętrzne są zlokalizowane na zewnątrz budynków i pozwalają na pobór wody z głównych przewodów sieci wodociągowych zewnętrznych. Mogą mieć postać nadziemną lub podziemną.
Hydranty Nadziemne i Podziemne

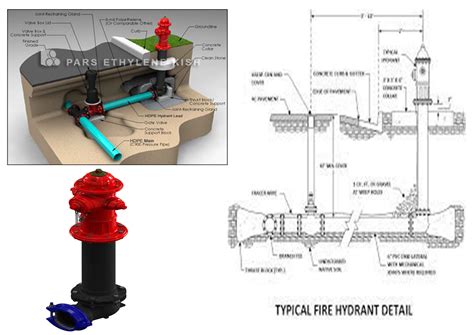

Hydranty zewnętrzne nadziemne to kolumny obustronnie zakończone nasadami wylotowymi, umożliwiające pobór wody z rurociągu. Najczęściej mają kolor czerwony, co zapewnia ich dobrą widoczność. Ich zaletą jest łatwość lokalizacji i brak konieczności użycia dodatkowego sprzętu do ich uruchomienia, co przyspiesza dostęp do wody.
Hydranty zewnętrzne podziemne to konstrukcje umieszczone pod płaszczyzną chodnika, drogi czy parkingu, zakryte specjalną klapą z literą "W". Do ich obsługi niezbędny jest specjalny klucz hydrantowy, będący na wyposażeniu straży pożarnej. Stosuje się je, gdy instalacja hydrantu nadziemnego jest utrudniona lub niewskazana (np. ze względu na utrudnienia w ruchu).
Wymagania Techniczne i Parametry
Wszystkie hydranty zewnętrzne muszą być podłączone do sieci wodociągowej, która zapewnia odpowiednią ilość i ciśnienie wody. Sieć wodociągowa przeciwpożarowa powinna zapewniać:
- Ciśnienie nie mniejsze niż 0,1 MPa (megapaskal) oraz wydajność nie mniejszą niż 5 dm³/s w hydrancie zewnętrznym przez co najmniej 2 godziny.
- Maksymalne ciśnienie hydrostatyczne w sieci wodociągowej przeciwpożarowej nie większe niż 1,6 MPa.
Wydajność nominalna hydrantu zewnętrznego, mierzona na zaworze hydrantowym przy ciśnieniu nominalnym 0,2 MPa, nie może być mniejsza niż:
- Dla hydrantu nadziemnego DN 80: 10 dm³/s (lub 5 dm³/s na sieciach o których mowa w § 9 ust. 2 Rozporządzenia MSWiA).
- Dla hydrantu nadziemnego DN 100: 15 dm³/s.
- Dla hydrantu nadziemnego DN 100 lub DN 150 na sieciach o średnicy nominalnej nie mniejszej niż DN 250: 20 dm³/s.
Na sieci wodociągowej przeciwpożarowej stosuje się głównie hydranty zewnętrzne nadziemne o średnicy nominalnej DN 80. Na sieciach wodociągowych o średnicy nominalnej nie mniejszej niż DN 250, powinny być instalowane hydranty nadziemne DN 100 lub DN 150 w celu zapewnienia możliwości intensywnego czerpania wody. Hydranty mogą również charakteryzować się zakresem ciśnień, np. PN 10 (ciśnienie nominalne 10 bar/1 MPa) lub PN 16 (ciśnienie nominalne 16 bar/1,6 MPa).
Lokalizacja Hydrantów Zewnętrznych
Prawidłowa lokalizacja hydrantów zewnętrznych jest regulowana przepisami, aby zapewnić ich optymalną dostępność i skuteczność działania służb ratunkowych.
Zasady Rozmieszczania

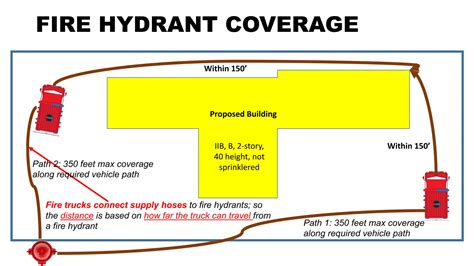

Hydranty zewnętrzne umieszcza się wzdłuż dróg, ulic i przy ich skrzyżowaniach. Zgodnie z Rozporządzeniem MSWiA z 2009 r., należy zachować następujące odległości:
- Odległość pomiędzy dwoma sąsiadującymi ze sobą hydrantami nie powinna przekraczać 150 metrów.
- Odległość od zewnętrznej krawędzi jezdni lub drogi powinna wynosić maksymalnie 15 metrów.
- Jeśli hydranty zewnętrzne chronią konkretny obiekt, pierwszy (najbliższy) z nich powinien być umieszczony w odległości do 75 metrów od obiektu, a kolejne hydranty wymagane do ochrony obiektu powinny być rozmieszczone w odległości do 150 metrów od siebie.
- Hydrant zawsze powinien być odsunięty od ściany chronionego budynku na minimum 5 metrów.
W pobliżu hydrantu należy przewidzieć stanowisko czerpania wody o wymiarach, które zapewniają swobodny do niego dostęp. Na takim stanowisku zaleca się umieszczenie zakazu parkowania. Poza obszarami miejskimi odległość między hydrantami powinna być dostosowana do gęstości istniejącej i planowanej zabudowy.
Specyficzne Wymagania dla Sieci Wodociągowych
Sieć wodociągowa stanowiąca źródło wody do celów przeciwpożarowych powinna być zasilana z pompowni przeciwpożarowej, zbiornika wieżowego, studni lub innych urządzeń zapewniających wymaganą wydajność i ciśnienie w hydrantach zewnętrznych przez co najmniej 2 godziny.
Sieć wodociągową przeciwpożarową należy wykonywać jako sieć obwodową. Dopuszcza się budowę sieci rozgałęzieniowej poza obszarami miejskimi oraz tam, gdzie łączna wymagana ilość wody nie przekracza 20 dm³/s. Możliwa jest również budowa odgałęzień z sieci obwodowej w celu zasilania hydrantów zewnętrznych.
W przypadku gdy łączna wymagana ilość wody przekracza 30 dm³/s, sieć obwodową zasila się w dwóch punktach znajdujących się w możliwie największej odległości od siebie, nie mniejszej jednak niż 1/4 obwodu sieci.
Hydranty zewnętrzne zainstalowane na sieci wodociągowej przeciwpożarowej powinny być wyposażone w odcięcia umożliwiające ich odłączanie od sieci. Odcięcia te muszą pozostawać w położeniu otwartym podczas normalnej eksploatacji sieci.
Oznakowanie Hydrantów Zewnętrznych
Prawidłowe oznakowanie jest kluczowe dla szybkiej lokalizacji hydrantów przez służby ratownicze. Oznakowanie hydrantów musi być zgodne z Polskimi Normami.
Znakowanie Hydrantów Nadziemnych
Hydranty zewnętrzne nadziemne, ze względu na swój kolor (najczęściej czerwony, rzadziej czarny lub szary), są zazwyczaj dobrze widoczne w przestrzeni publicznej. Miejsce usytuowania hydrantu zewnętrznego należy oznakować znakami zgodnymi z Polskimi Normami. Znak hydrantu nadziemnego to zazwyczaj kwadratowa tabliczka w kolorze białym z dużą, czarną literą "H" w środku, po obu stronach której umieszczone są dwa czerwone prostokąty. Na znaku dodatkowym mogą być podane charakterystyczne wielkości hydrantu.
Znak hydrantu może być umiejscowiony bezpośrednio na samym hydrancie lub na wysięgniku. Użycie wysięgnika zdecydowanie podnosi widoczność urządzenia, co jest szczególnie pomocne na terenach zielonych, w lekkich zagłębieniach terenu, na wzniesieniach, lub gdy istnieje ryzyko przysłonięcia hydrantu przez roślinność. Znaki hydrantowe mogą być płaskie lub przestrzenne (np. połączone w trójścian), co zapewnia ich widoczność z każdej strony.
Znakowanie Hydrantów Podziemnych
Dla hydrantów podziemnych stosuje się czerwone tablice orientacyjne. Są to tablice z białą obwódką i czerwonym tłem, na których znajdują się białe piktogramy, w tym litera "H". Oprócz litery "H", na tablicach tych umieszcza się informacje o średnicy zaworu hydrantu, a także o kierunku i odległości od znaku, w których znajduje się hydrant. Oznaczenia te mogą wskazywać jedną lub dwie odległości, w zależności od położenia pokrywy hydrantu względem znaku.
Normy Dotyczące Oznakowania
Znaki ochrony przeciwpożarowej powinny być zgodne z normą PN-EN ISO 7010. Dopuszcza się również stosowanie znaków zgodnych z wymaganiami wycofanej już normy PN-92/N-01256/01.
Kiedy Stosować Hydrant Nadziemny?
Zgodnie z Rozporządzeniem MSWiA z dnia 24 lipca 2009 r. (§10 ust. 1), zaleca się, w miarę możliwości, instalowanie na sieci wodociągowej hydrantów zewnętrznych nadziemnych, zwłaszcza o średnicy nominalnej DN 80. Ich lokalizacja jest zdecydowanie łatwiejsza i nie wymaga dodatkowego sprzętu do ich uruchomienia, co zapewnia szybszy dostęp do zasobów wody w krytycznych sytuacjach.
Stosowanie hydrantów zewnętrznych podziemnych jest dopuszczalne jedynie w przypadkach, gdy instalacja hydrantów nadziemnych jest szczególnie utrudniona lub niewskazana, na przykład ze względu na potencjalne utrudnienia w ruchu drogowym, ruchu pieszych, ryzyko uniemożliwienia dojazdu służb ratunkowych, lub inne przeszkody, np. na terenach, gdzie występują wysokie trawy lub zagłębienia terenu, które mogą przysłaniać hydrant nadziemny.
How a Fire Hydrant Works
Podsumowanie
Hydranty przeciwpożarowe nadziemne to kluczowe urządzenia w systemie ochrony przeciwpożarowej, zapewniające szybki dostęp do wody dla służb ratowniczych. Ich projektowanie, instalacja i oznakowanie są ściśle regulowane przez szereg ustaw, rozporządzeń (zwłaszcza Rozporządzenie MSWiA z 24 lipca 2009 r. w sprawie przeciwpożarowego zaopatrzenia w wodę oraz dróg pożarowych) i Polskich Norm, w tym szczegółową normę PN-EN 14384:2009. Właściwa lokalizacja, odpowiednie parametry techniczne (jak wydajność i ciśnienie) oraz czytelne oznakowanie (biała tabliczka z czarną literą H i czerwonymi prostokątami, często na wysięgniku) są niezbędne dla efektywności działań gaśniczych. Preferuje się hydranty nadziemne ze względu na ich łatwość lokalizacji i obsługi, a wybór typu hydrantu powinien zawsze uwzględniać warunki terenowe i prawne.
