Hydranty Wewnętrzne: Rodzaje, Zastosowanie i Wymagania Techniczne

Hydranty wewnętrzne to urządzenia służące do poboru wody z sieci wodociągowej podczas akcji gaśniczej. Stanowią ważny element ochrony przeciwpożarowej budynków. Ich głównym zadaniem jest udostępnianie wody służbom ratowniczym na wypadek pożaru. Prawidłowe działanie i rozmieszczenie hydrantów warunkuje skuteczność akcji ratunkowych.

Podział hydrantów wewnętrznych ze względu na średnicę węża

W zależności od średnicy, hydranty wewnętrzne montowane są w różnych rodzajach budynków. Ze względu na budowę i przeznaczenie, dzieli się je na DN 25, DN 33 i DN 52, gdzie cyfra oznacza średnicę węża w milimetrach. Poszczególne typy hydrantów mają nieco inną budowę i zastosowanie, są przystosowane do konkretnych przestrzeni mieszkalnych, użytkowych i produkcyjnych.

O wyborze danego typu nie decyduje właściciel czy ekipa budownicza, lecz są to z góry ustalone zasady, określające, w jakim budynku stosuje się jeden z trzech typów hydrantów. Ich montaż jest z góry ustalony już na etapie projektu budynku, a dany typ hydrantu ma odpowiednio dopasowane działanie do warunków gaszonych pomieszczeń.

Hydrant wewnętrzny DN 25

Hydrant wewnętrzny DN 25 to najczęściej występujący typ hydrantu. Ma średnicę 25 mm i przystosowany jest do półsztywnego węża o długości 20 lub 30 metrów, którego dużą zaletą jest brak konieczności pełnego rozwinięcia. Hydranty wewnętrzne DN 25 mają wydajność 1 dm³/s.

Montuje się je w budynkach użyteczności publicznej, z kategorią pożarową zagrożenia ludzi (ZL I). Są to np. biura, szkoły, uczelnie, szpitale, dyskoteki czy hotele - czyli miejsca, gdzie pożary rozwijają się długo, a jednocześnie są szybko wykrywane. Kategoria ZL I obejmuje pomieszczenia przeznaczone do jednoczesnego przebywania ponad 50 osób niebędących ich stałymi użytkownikami, a nieprzeznaczone przede wszystkim do użytku ludzi o ograniczonej zdolności poruszania się.

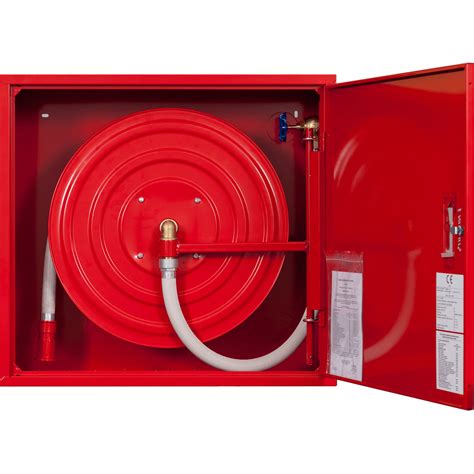

Specyfikacja i wyposażenie hydrantu wewnętrznego DN 25 (zawieszanego)

Dostępne są modele zawieszane, często z miejscem na gaśnicę. Podstawowe cechy i wyposażenie obejmują:

• Zgodność z normą PN - EN 671-1 i posiadanie Certyfikatu CE.
• Wyposażenie: bęben z wężem półsztywnym DN 25 o długości 20 m.
• Zawór kulowy DN 25, umożliwiający szybkie podanie i odcięcie strumienia wody.
• Prądownica wodna zamykana na prąd zwarty lub rozproszony o średnicy dyszy Ø10 mm.
• Szafka hydrantowa. W przypadku modeli z miejscem na gaśnicę, szafka na gaśnicę (bez gaśnicy).
• W komplecie: instrukcja obsługi i montażu, specyfikacja techniczna, komplet certyfikatów, naklejka z folii nieświecącej - oznaczenie "hydrant wewnętrzny" (15 cm x 15 cm) oraz "gaśnica" (15 cm x 15 cm).

Wykonanie i opcje montażu

• Wykonanie: blacha cynkowana galwanicznie lub stal nierdzewna (opcja).
• Drzwi: pełne lub z oknem kwadratowym (opcja).
• Doprowadzenie wody: możliwość podłączenia w czterech punktach - 2 z lewej i 2 z prawej.
• Zamek: patentowy (z kluczem umieszczonym na drzwiach za szklaną szybką), Euro (uchwyt pokrętny, opcja) lub uniwersalny (otwierany przez wyłamanie pokrywy lub za pomocą klucza serwisowego, opcja).
• Wersja uniwersalna: umożliwia podłączenie tego samego hydrantu w wykonaniu lewym lub prawym. Otwory przyłączeniowe są zaślepione i pozwalają na podłączenie do instalacji zasilającej 1” i 2”, oferując sześć możliwości podłączeń: z boku, z tyłu, z góry.

Hydrant wewnętrzny DN 33

Hydranty wewnętrzne DN 33 mają średnicę 33 mm i przystosowane są do węży półsztywnych. Stosowane są w zamkniętych parkingach, czyli garażach jednokondygnacyjnych, które mają więcej niż 10 stanowisk postojowych, lub w garażach wielokondygnacyjnych.

Hydrant wewnętrzny DN 52

Hydranty wewnętrzne DN 52 mają największą średnicę, czyli 52 mm. Przystosowane są do płaskoskładanych węży, które wymagają całkowitego rozwinięcia przed użyciem, ponieważ zwinięty wąż uniemożliwia swobodny przepływ wody. Hydrant wewnętrzny DN 52 ma wydajność 2,5 dm³/s.

Wymagania techniczne i zasady montażu

Hydranty wewnętrzne muszą być montowane zgodnie z polskimi normami oraz z Rozporządzeniem Ministra Spraw Wewnętrznych i Administracji z dnia 7 czerwca 2010 r. Ich prawidłowe działanie i rozmieszczenie warunkuje skuteczność akcji ratunkowych.

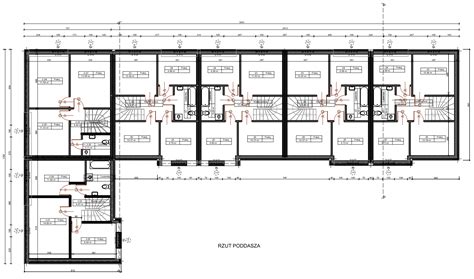

• Lokalizacja: Hydranty powinny być umiejscowione w taki sposób, by zasięgiem obejmowały całą powierzchnię budynku. Podczas akcji gaśniczej nie powinno być problemu z doprowadzeniem węża w miejsce pożaru i dosięgnięcie ognia strumieniem wody.
• Drogi komunikacji: Hydranty muszą znajdować się przy drogach komunikacji, czyli przy wejściach do budynku, w przejściach, na korytarzach, przy wejściach na poddasza oraz przy wyjściach ewakuacyjnych i na przestrzeń otwartą.
• Kondygnacje: Powinny być zamontowane na każdej kondygnacji, aby umożliwić całkowite pokrycie przestrzeni.
• Ciśnienie: Ciśnienie na zaworze odcinającym hydrantu wewnętrznego oraz na zaworze 52 powinno zapewniać minimalną wydajność i nie powinno być mniejsze niż 0,2 MPa.
• Montaż: Hydranty powinny być zamontowane w sposób umożliwiający łatwe podłączenie węża oraz otwieranie i zamykanie zaworu.
• Przeglądy: Sieć hydrantów musi corocznie przechodzić przegląd techniczny, co zapewnia sprawność instalacji i szybki dostęp do wody.

Oznakowanie hydrantów wewnętrznych

Prawidłowe oznakowanie lokalizacji hydrantów wewnętrznych jest kluczowe dla szybkiego przeprowadzenia akcji gaśniczej. Oznakowanie przeciwpożarowe powinno spełniać wymagania normy PN-EN ISO 7010:2012.

Warto wiedzieć, że chociaż poprzednia norma - PN-92-N-01256-01 - została wycofana przez Komitet Techniczny PKN, nie ma obowiązku wymieniania znaków na nowe. Tabliczki według „starej normy” nie tracą ważności, nadal można je stosować i są dostępne w sklepach.

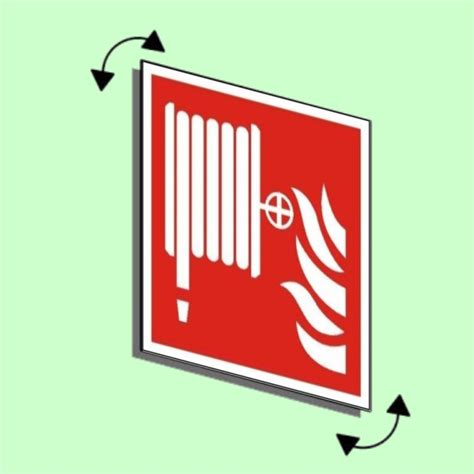

• Znak Hydrant Wewnętrzny F002 to kluczowe oznaczenie lokalizacji hydrantu wewnętrznego.
• Znak Hydrant wewnętrzny 150x150mm PT (F002) wykonany z trwałej płyty PVC lub folii samoprzylepnej wskazuje lokalizację hydrantu wewnętrznego, ułatwia szybki dostęp w razie pożaru. Znak ma na celu umożliwienie szybkiego zlokalizowania hydrantu w razie pożaru, co jest kluczowe dla sprawnego przeprowadzenia akcji gaśniczej.
• Znak wykonany jest z trwałej płyty PVC o grubości 0,5 mm, co zapewnia odporność na warunki atmosferyczne i długą żywotność.
• Stosuje się go w budynkach użyteczności publicznej, biurach, magazynach, halach produkcyjnych oraz innych miejscach, gdzie wymagane jest oznakowanie lokalizacji hydrantów wewnętrznych.
• Znak powinien być umieszczony w widocznym miejscu, np. nad hydrantem lub w jego pobliżu, tak aby był łatwo zauważalny w razie pożaru. Ma na celu zwiększenie świadomości o rozmieszczeniu hydrantów wewnętrznych i zachęcenie do szybkiego reagowania w sytuacjach awaryjnych.
• Znak HYDRANT WEWNĘTRZNY stosuje się na drzwiach szafki hydrantowej.
• W miejscach, gdzie zamontowanie zwykłego znaku jest utrudnione lub tabliczka przytwierdzona do ściany byłaby słabo widoczna, warto stosować oznakowanie przestrzenne 3D.

Gdzie kupić hydranty wewnętrzne?

Hydranty wewnętrzne DN 25, DN 33 i DN 52 znajdziesz w specjalistycznych sklepach. Dostępne są zarówno hydranty wewnętrzne podtynkowe (wnękowe), jak i natynkowe (zawieszane). Ceny oraz wymiary są uzależnione od konkretnego modelu, dlatego zawsze zaleca się zapoznanie z całą ofertą i specyfikacją poszczególnych produktów. Przedstawione informacje mają charakter poglądowy.
