Hydrant zewnętrzny naziemny: Wymagania, Lokalizacja i Oznakowanie

Hydranty przeciwpożarowe montowane w sieciach wodociągowych są ważnym elementem ochrony ludzi i obiektów. Hydranty zewnętrzne są wykorzystywane do poboru wody do gaszenia pożarów i zaopatrzenia wodnego pojazdów straży pożarnej do celów gaśniczych. Sieć wodociągowa przeciwpożarowa to jeden z podstawowych elementów chroniących przed skutkami pożarów, zapewniający szybki dostęp do stałego źródła wody dla jednostek ochrony przeciwpożarowej.

Podstawy prawne dotyczące hydrantów zewnętrznych

Kluczowym dokumentem określającym wymagania dla sieci wodociągowej przeciwpożarowej, w tym hydrantów zewnętrznych, jest Rozporządzenie Ministra Spraw Wewnętrznych i Administracji z dnia 24 lipca 2009 roku w sprawie przeciwpożarowego zaopatrzenia w wodę oraz dróg pożarowych (Dz.U. 2009 nr 124 poz. 1030). W tym akcie prawnym znajdują się szczegółowe regulacje dotyczące niemal każdego aspektu związanego z hydrantami zewnętrznymi, w tym średnic nominalnych sieci, wytycznych dotyczących średnic nominalnych samych hydrantów oraz ich lokalizacji i oznaczania.

Przepisy dotyczące sieci hydrantowych - hydrantów zewnętrznych i hydrantów wewnętrznych - są uszczegółowieniem regulacji, jakie znajdziemy w Prawie budowlanym, które warunkuje możliwość wznoszenia niektórych obiektów budowlanych od zapewnienia im przeciwpożarowego zaopatrzenia w wodę do zewnętrznego gaszenia pożaru.

Do najważniejszych przepisów związanych z ochroną przeciwpożarową oraz zaopatrzeniem w wodę należą również:

• Ustawa z dnia 21 sierpnia 1991 r. o ochronie przeciwpożarowej.
• Rozporządzenie Ministra Spraw Wewnętrznych i Administracji z dnia 7 czerwca 2010 r. w sprawie ochrony przeciwpożarowej budynków, innych obiektów budowlanych i terenów (Dz. U. Nr 109, poz. 719).
• Ustawa z dnia 7 lipca 1994 r. Prawo budowlane - tekst ujednolicony.
• Rozporządzenie Ministra Infrastruktury z dnia 12 kwietnia 2002 r. w sprawie warunków technicznych, jakim powinny odpowiadać budynki i ich usytuowanie (Dz.U. Nr 75, poz 690).
• Rozporządzenie Ministra Gospodarki z dnia 21 listopada 2005 r. w sprawie warunków technicznych, jakim powinny odpowiadać bazy i stacje paliw płynnych, rurociągi przesyłowe dalekosiężne służące do transportu ropy naftowej i produktów naftowych i ich usytuowanie (Dz. U. Nr 243 z 2005 r. poz. 2063).
• Rozporządzenie Ministra Spraw Wewnętrznych i Administracji z dnia 16 czerwca 2003 r. w sprawie uzgadniania projektu budowlanego pod względem ochrony przeciwpożarowej (Dz. U. Nr 121, poz. 1137).
• Rozporządzenie Ministra Spraw Wewnętrznych i Administracji z dnia 27 kwietnia 2010 r. Hydrant przeciwpożarowy nadziemny DN100.

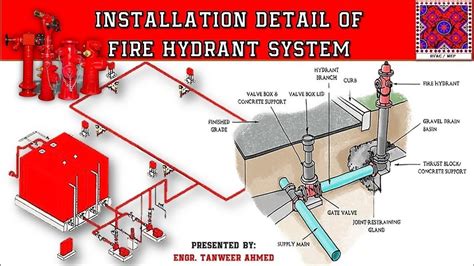

Wymagania dla sieci wodociągowej przeciwpożarowej

Sieć wodociągowa stanowiąca źródło wody do celów przeciwpożarowych, zwana dalej „siecią wodociągową przeciwpożarową”, powinna spełniać szereg wymagań:

Zasilanie i wydajność

• Sieć powinna być zasilana z pompowni przeciwpożarowej, zbiornika wieżowego, studni lub innych urządzeń, zapewniających wymaganą wydajność i ciśnienie w hydrantach zewnętrznych, nawet tych niekorzystnie ulokowanych, przez co najmniej 2 godziny.
• Sieć wodociągowa przeciwpożarowa powinna zapewniać wydajność nie mniejszą niż 5 dm³/s i ciśnienie w hydrancie zewnętrznym nie mniejsze niż 0,1 MPa (megapaskala), przez co najmniej 2 godziny.

Typ sieci i rozgałęzienia

• Sieć wodociągową przeciwpożarową należy wykonywać jako sieć obwodową.
• Dopuszcza się budowę sieci wodociągowej przeciwpożarowej rozgałęzieniowej poza obszarami miejskimi oraz tam, gdzie łączna wymagana ilość wody nie przekracza 20 dm³/s.
• Dopuszcza się budowę odgałęzień z sieci obwodowej w celu zasilania hydrantów zewnętrznych.
• W przypadku gdy łączna wymagana ilość wody przekracza 30 dm³/s, sieć obwodową zasila się w dwóch punktach znajdujących się w możliwie największej odległości od siebie, nie mniejszej jednak niż 1/4 obwodu sieci.
• Sieć wodociągową przeciwpożarową, dla której łączna wymagana ilość wody przekracza 20 dm³/s, należy tak zaprojektować i budować, aby możliwe było jednoczesne pobieranie wody z dwóch sąsiednich hydrantów zewnętrznych.

Średnice i ciśnienie

• Należy pamiętać, że podane w rozporządzeniu średnice dotyczą średnic nominalnych wewnętrznych. Projektując sieci z tworzyw sztucznych, gdzie rury oznaczane są przez podanie średnicy zewnętrznej, należy sprawdzić, czy po odjęciu grubości ścianki spełniane są założenia rozporządzenia.
• Maksymalne ciśnienie hydrostatyczne w sieci wodociągowej przeciwpożarowej nie może przekraczać 1,6 MPa.

Rodzaje hydrantów zewnętrznych i ich wymagania techniczne

Hydranty zewnętrzne to urządzenia umożliwiające pobór wody do celów przeciwpożarowych bezpośrednio z sieci wodociągowych. Powinny być wyposażone w odcięcia umożliwiające odłączanie ich od sieci, które muszą pozostawać w położeniu otwartym podczas normalnej eksploatacji sieci. Hydranty zewnętrzne powinny spełniać wymagania Polskich Norm dotyczących tych urządzeń, będących odpowiednikami norm europejskich (EN).

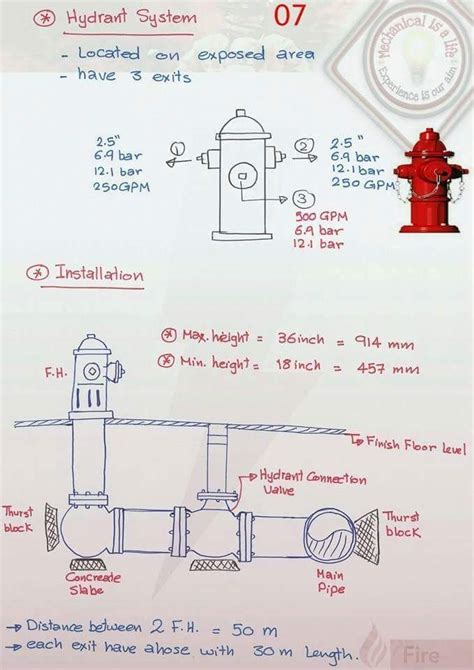

Hydranty nadziemne i podziemne

Na sieci wodociągowej przeciwpożarowej stosuje się hydranty zewnętrzne nadziemne o średnicy nominalnej DN 80. Dopuszcza się instalowanie hydrantów podziemnych o średnicy nominalnej DN 80 w przypadkach, gdy zainstalowanie hydrantów nadziemnych jest szczególnie utrudnione lub niewskazane, na przykład ze względu na utrudnienia w ruchu.

Co do zasady, zaleca się instalowanie na sieci wodociągowej hydrantów zewnętrznych nadziemnych. Są one zdecydowanie łatwiejsze do zlokalizowania i zapewniają szybszy dostęp do zasobów wody bez dodatkowego sprzętu. Stosowanie hydrantów zewnętrznych podziemnych jest dopuszczalne, jeśli hydrant nadziemny powodowałby utrudnienia (np. w ruchu drogowym, pieszych, uniemożliwienie dojazdu służb ratunkowych) lub byłoby niewskazane.

Wydajność nominalna

Wydajność nominalna hydrantu zewnętrznego, przy ciśnieniu nominalnym 0,2 MPa mierzonym na zaworze hydrantowym podczas poboru wody, w zależności od jego średnicy nominalnej (DN), nie może być mniejsza niż:

1. Dla hydrantu nadziemnego DN 80 - 10 dm³/s.
2. Dla hydrantu nadziemnego DN 100 - 15 dm³/s.
3. Dla hydrantu podziemnego DN 80 - 10 dm³/s.
4. Dla hydrantu nadziemnego DN 80 na sieci, o której mowa w § 9 ust. 2 rozporządzenia - 5 dm³/s.

Hydranty dla intensywnego czerpania wody

Dla zapewnienia możliwości intensywnego czerpania wody do celów przeciwpożarowych na sieciach wodociągowych o średnicy nominalnej nie mniejszej niż DN 250, powinny być instalowane hydranty nadziemne, spełniające następujące wymagania:

• Średnica nominalna hydrantu powinna wynosić DN 100 lub DN 150.
• Wydajność nominalna przy ciśnieniu nominalnym 0,2 MPa mierzonym na zaworze hydrantowym podczas poboru wody nie może być mniejsza niż 20 dm³/s.
• Hydranty powinny być usytuowane w miejscach dostępnych z głównych dróg komunikacyjnych na terenie jednostki osadniczej.
• Miejsce usytuowania hydrantu należy oznakować znakami zgodnymi z Polskimi Normami wraz z podaniem na znaku dodatkowym wielkości charakterystycznych hydrantu.
• Przy hydrancie należy przewidzieć stanowisko czerpania wody o wymiarach zapewniających swobodny dostęp do hydrantu.
• Na stanowisku czerpania wody należy umieścić zakaz parkowania.

Określenia potrzeb w zakresie instalowania hydrantów dla intensywnego czerpania wody dokonują właściwe miejscowo organy Państwowej Straży Pożarnej w ramach opiniowania projektów studium uwarunkowań i kierunków zagospodarowania przestrzennego gminy oraz projektów miejscowych planów zagospodarowania przestrzennego.

Gdzie i kiedy wymagane są hydranty zewnętrzne?

Przepisy jednoznacznie określają, kiedy i gdzie hydrant zewnętrzny powinien być zainstalowany, niezależnie od tego, czy jest to hydrant podziemny, czy nadziemny. Obiekty budowlane należy projektować i budować w sposób określony w przepisach i zgodnie z zasadami techniki, zapewniając m.in. spełnienie podstawowych wymagań dotyczących bezpieczeństwa pożarowego.

Hydranty muszą być stosowane w następujących miejscach i obiektach:

• W jednostkach osadniczych o liczbie mieszkańców przekraczającej 100 osób, które nie stanowią zabudowy kolonijnej.
• W położonych w ich granicach budynkach użyteczności publicznej, budynkach zamieszkania zbiorowego, obiektach produkcyjnych i magazynowych.
• Obiekty produkcyjne i magazynowe muszą posiadać dostęp do hydrantów niezależnie od miejsca położenia, jeśli ich kubatura przekracza 2500 m³ lub ich powierzchnia przekracza 500 m².
• W każdej stacji paliw płynnych ze zbiornikami o łącznej pojemności do 200 m³ i stacji gazu płynnego (wymaga się 10 dm³/s).
• Dla pozostałych obiektów budowlanych woda do celów ppoż. do zewnętrznego gaszenia pożaru jest zapewniana w ramach ilości wody przewidywanych dla jednostek osadniczych, nie mniejszej jednak niż 10 dm³/s.
• Obowiązek przyłączenia do sieci hydrantowej dotyczy ponadto obiektów użyteczności publicznej lub zamieszkania zbiorowego, w których jednocześnie może przebywać ponad 50 osób, jeśli posiadają wyznaczoną strefę pożarową o powierzchni ponad 1000 m².

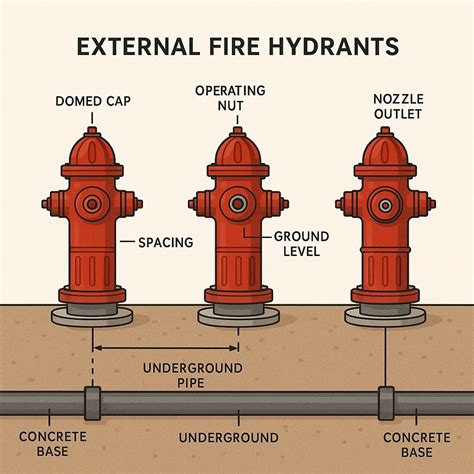

Lokalizacja i oznakowanie hydrantów zewnętrznych

Hydranty zewnętrzne umieszcza się wzdłuż dróg i ulic, a także przy ich skrzyżowaniach. Oznakowanie hydrantów zgodne powinno być z Polskimi Normami - każde zatem oznakowanie hydrantu oraz znaki wskazujące jego umiejscowienie będą takie same. Na znakach wskazujących miejsce położenia hydrantu znajdą się ponadto informacje o jego parametrach.

Wymagane odległości

Zgodnie z §10 ust. 4 Rozporządzenia MSWiA z 2009 r., należy zachować następujące odległości:

• Odległość pomiędzy dwoma sąsiadującymi ze sobą hydrantami nie powinna przekraczać 150 metrów.
• Odległość od zewnętrznej krawędzi jezdni lub drogi wyznaczona została na maksymalnie 15 metrów.
• Jeśli hydranty zewnętrzne przeznaczone są do chronienia konkretnego obiektu, pierwszy (najbliższy) z nich umieszczony powinien być w odległości do 75 metrów od obiektu.
• Kolejne hydranty wymagane do ochrony obiektu powinny być rozmieszczone w odległości do 150 metrów od siebie.
• Hydrant zawsze powinien być odsunięty od ściany chronionego budynku na minimum 5 metrów.

Poza obszarami miejskimi odległość między hydrantami powinna być dostosowana do gęstości istniejącej i planowanej zabudowy. Odległość między trzpieniem zasuwy hydrantowej a skrajem hydrantu (podziemnego lub nadziemnego) nie może być mniejsza niż 0,8 m, w celu łatwego otwarcia zasuwy odcinającej hydrant.

Oznakowanie hydrantu nadziemnego

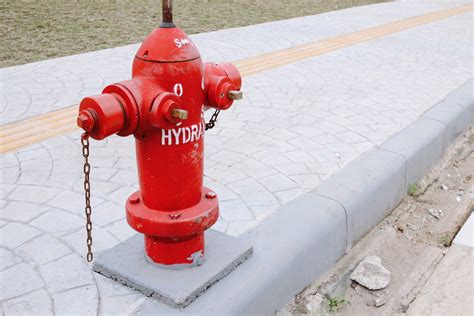

Hydrant zewnętrzny nadziemny to kolumna, najczęściej w kolorze czerwonym (rzadziej czarnym lub szarym), obustronnie zakończona nasadami wylotowymi, umożliwiającymi pobór wody z rurociągu. Hydrant zewnętrzny oznakowany jest tabliczką płaską lub przestrzenną (znak hydrant na trzech płaszczyznach połączonych w trójścian), co zapewnia jej widoczność z każdej strony. Znak hydrant zewnętrzny nadziemny to kwadratowa tabliczka w kolorze białym i dużą, czarną literą H w środku. Po obu stronach litery umieszczone są dwa czerwone prostokąty.

Znak znajduje się bądź na samym hydrancie, bądź na wysięgniku - takie rozwiązanie zdecydowanie zwiększa widoczność hydrantu, co pomocne jest podczas planowania ustawienia wozu strażackiego, w terenach zielonych, gdzie roślinność często przesłaniać może sam hydrant, czyniąc go niezauważalnym, czy przy hydrantach położonych w zagłębieniach terenu.

Oznakowanie hydrantu podziemnego

Hydrant podziemny to kolumna, umieszczona w rurociągu, która umożliwia przyłączenie stojaka hydrantowego - który jednocześnie umożliwia otwieranie i zamykanie hydrantu przez ruch obrotowy. Cała konstrukcja hydrantu umieszczona jest pod płaszczyzną chodnika, drogi, parkingu czy podjazdu. Miejsce, w którym znajduje się do niego dostęp, przykryte jest specjalną pokrywą - klapą z literą „W” - aby mieć możliwość skorzystania z hydrantu podziemnego, konieczne jest posiadanie specjalnego klucza do hydrantu podziemnego, jaki znajduje się na wyposażeniu straży pożarnej.

Hydrant zewnętrzny podziemny oznaczany jest tablicą orientacyjną - tablicą z informacjami umożliwiającymi dokładne zlokalizowanie miejsca, w którym umieszczona jest klapa zakrywająca dostęp do hydrantu. Na czerwonym znaku z białą obwódką umieszczone są białe piktogramy informujące o obecności hydrantu - biała litera H - średnicy zaworu hydrantu podziemnego oraz kierunku położenia względem znaku i odległości, jaką trzeba pokonać, by znaleźć hydrant. Oznaczenia lokalizujące hydrant zewnętrzny podziemny zazwyczaj pokazują jedną lub dwie odległości - w zależności od tego, czy pokrywa hydrantu znajduje się na wysokości znaku, czy należy przemieścić się jeszcze w prawo lub w lewo.

Ogólne zasady oznakowania

Do oznakowania hydrantów stosuje się biało-czerwone tabliczki i znaki przestrzenne zgodne z normą Znaki bezpieczeństwa. Techniczne środki przeciwpożarowe, posiadające świadectwo dopuszczenia CNBOP-PIB. Na znaku widnieje czarna litera „H” na białym tle. Na czerwonych tabliczkach umieszcza się informacje dotyczące hydrantu zewnętrznego, natomiast na białych - informacje dotyczące pozostałych elementów sieci.

Dokumentacja i zgodność z normami

Każdy zainstalowany hydrant zewnętrzny musi odpowiadać nie tylko regulacjom prawnym, ale także posiadać niezbędną dokumentację techniczną. Hydranty zewnętrzne, montowane na sieciach wodociągowych, muszą legitymować się co najmniej w dniu produkcji:

• aprobatą techniczną (lub Krajową Oceną Techniczną - KOT),
• atestem higienicznym Państwowego Zakładu Higieny (PZH) oraz
• świadectwem dopuszczenia CNBOP-PIB do użytkowania w ochronie przeciwpożarowej.

Brak któregokolwiek z nich uniemożliwia wprowadzenie danego hydrantu do użytku.
