Systemy Oddymiania w Instalacjach Przeciwpożarowych: Kompleksowy Przewodnik

Właściwa instalacja systemów oddymiania to kluczowy element zapewnienia bezpieczeństwa w budynkach. Systemy te odgrywają istotną rolę w zarządzaniu dymem podczas pożaru, co ma bezpośredni wpływ na ewakuację i ochronę mienia. Działanie systemów oddymiania opiera się na skutecznym usuwaniu dymu i innych niebezpiecznych gazów z wnętrza budynku, poprawiając widoczność i zmniejszając ryzyko zaczadzenia.

Rola i Znaczenie Systemów Oddymiania

Systemy oddymiania są nieodzownym elementem bezpieczeństwa w budynkach. Ich głównym zadaniem jest szybkie i bezpieczne usunięcie dymu oraz szkodliwych gazów, co zwiększa szanse na przeprowadzenie udanej ewakuacji. Poprawiają one widoczność w korytarzach ewakuacyjnych, co umożliwia szybszą ewakuację i minimalizuje utraty w ludziach. Redukcja dymu w obrębie budynku zmniejsza ryzyko zaczadzenia zarówno użytkowników obiektu, jak i personelu ratowniczego, a także ułatwia straży pożarnej dostęp do źródła ognia. Ograniczają one widoczność, wywołując dezorientację, wywołując problemy z oddychaniem mogące prowadzić do uduszenia, a także działając toksycznie.

Warto podkreślić, że podczas pożaru największe niebezpieczeństwo dla człowieka stanowią dym oraz trujące gazy. Dane wskazują, że 9 na 10 osób przebywających w budynku umiera z powodu zatrucia wysoce toksycznymi gazami spalinowymi. W zamkniętej przestrzeni trujący dym bardzo szybko się rozprzestrzenia, blokując ciągi ewakuacyjne i ratunkowe. Inwestycja w profesjonalny system oddymiania przynosi wymierne korzyści zarówno w kontekście ochrony życia i zdrowia, jak i zabezpieczenia mienia.

Jak Działa System Oddymiania?

Systemy oddymiania to instalacje stosowane w budynkach w celu usuwania dymu i szkodliwych gazów, które powstają podczas pożaru. Ich zadaniem jest szybkie usuwanie dymu oraz gorących gazów, co znacząco poprawia warunki ewakuacji oraz ułatwia prowadzenie działań ratowniczych.

Automatyczne i Ręczne Uruchamianie

System oddymiania zostaje uruchomiony w momencie wybuchu pożaru. Wyzwolenie systemu następuje na podstawie alarmu z czujek dymowych, ręcznego przycisku oddymiania lub zewnętrznych urządzeń wyzwalających. Uruchomienie instalacji może nastąpić automatycznie po zadziałaniu czujek dymu lub sygnału z centrali systemu wykrywania pożaru. Całością systemu zarządza centrala sterująca, która zasilana jest napięciem 230V AC, wyposażona w zasilacz 24V DC oraz zestaw akumulatorów zapewniających podtrzymanie pracy instalacji w przypadku zaniku napięcia sieciowego.

Mechanizm Działania

Po uruchomieniu systemu oddymiania dochodzi do automatycznego otwarcia klap dymowych (na dachu lub fasadzie budynku) lub okien wyposażonych w napęd. Napędy otwierają otwory oddymiające w fasadach lub w dachu budynku. Przez nie wydostają się na zewnątrz trujące gazy, dym i gorące powietrze, dzięki czemu drogi ewakuacji spełniają swoją rzeczywistą funkcję w kompleksowym zabezpieczeniu przeciwpożarowym budynku. W celu polepszenia naturalnego ciągu w dolnych częściach budynku otwierane są dodatkowe elementy, doprowadzające świeże powietrze, np. skrzydła drzwiowe. System klap działa w połączeniu z odpowiednio zaprojektowanymi otworami napowietrzającymi umieszczonymi w dolnych partiach budynku.

Aby ograniczyć rozprzestrzenianie się dymu, montuje się dodatkowo kurtyny dymowe, które mają za zadanie powstrzymanie rozprzestrzeniania się dymu na pozostałą część garażu lub innej strefy dymowej.

Integracja z Innymi Systemami Przeciwpożarowymi

Profesjonalnie zainstalowany system oddymiania współdziała z innymi systemami przeciwpożarowymi, co gwarantuje kompleksowe podejście do ochrony obiektu. Synchronizacja systemów oddymiania z innymi systemami przeciwpożarowymi, takimi jak systemy sygnalizacji pożarowej czy automatyczne systemy gaśnicze, jest niezbędna do zapewnienia pełnej ochrony budynku w sytuacji kryzysowej. Pozwala to na zintegrowaną i skoordynowaną reakcję na pożar.

Proces Instalacji Systemu Oddymiania

Techniczny aspekt instalacji systemów oddymiania jest złożonym procesem wymagającym precyzyjnego planowania i wykonania. Projektowanie instalacji przeciwpożarowych powinno odbywać się równolegle do projektowania budynku, razem z innymi instalacjami wewnętrznymi.

Etapy Instalacji

1. Analiza i projektowanie systemu: Zrozumienie specyfiki budynku to pierwszy krok. Analizowane są czynniki takie jak rozkład pomieszczeń, ich kubatura oraz potencjalne źródła zagrożenia pożarowego. To etap, który wymaga współpracy inżynierów z architektami i specjalistami ds. ochrony przeciwpożarowej. Dobór systemu oddymiania powinien zawsze wynikać z dokładnej analizy warunków technicznych budynku oraz jego przeznaczenia.
2. Wybór urządzeń i materiałów: Po sporządzeniu projektu przechodzi się do wyboru odpowiednich komponentów, które muszą spełniać odpowiednie normy dopuszczenia do użytku oraz odpowiadać obowiązującym przepisom PPOŻ.
3. Montaż systemu: Zespół instalacyjny przeprowadza montaż przewodów, czujników dymu, klap oddymiających oraz innych elementów systemu. Instalator systemów przeciwpożarowych powinien być osobą doświadczoną w wykonaniu instalacji i zabezpieczeń przeciwpożarowych.
4. Testy i odbiór końcowy: Po zakończeniu montażu system oddymiania poddawany jest testom funkcjonalnym, aby upewnić się, że wszystkie komponenty działają prawidłowo.

Kluczowe Aspekty Projektowania

Jednym z kluczowych elementów takiej instalacji jest umiejscowienie klap oddymiających. Klapy te muszą być umieszczone strategicznie, aby jak najbardziej efektywnie usuwać dym z budynku. Wybór lokalizacji podyktowany jest układem przestrzennym budynku oraz analizą przepływu powietrza. Dodatkowo, czujniki dymu powinny być rozmieszczone w sposób gwarantujący ich niezawodne działanie. W przypadku obiektów wielokondygnacyjnych istotne znaczenie ma nie tylko liczba kondygnacji, ale także geometria klatek schodowych i korytarzy.

Rodzaje Systemów Oddymiania i Kontroli Dymu

Do zabezpieczenia budynków można użyć różnych typów instalacji i systemów oddymiania, w zależności od specyfiki obiektu.

• Wentylacja oddymiająca: Odpowiada za usunięcie szkodliwych gazów i dymu zgromadzonych pod stropem. Pozwala to na sprawną ucieczkę osób, a także ułatwia przeprowadzenie akcji ratunkowej. Wentylację oddymiającą dzielimy na:
  • Grawitacyjną: Działa zgodnie z fizyką ogrzanego powietrza i dymu. Rozmieszczenie okien i klap z funkcją oddymiania powinno być tak zaplanowane, by w pierwszej kolejności chronić drogi ewakuacji.
  • Przewodową.
• Wentylacja przeciwpożarowa mechaniczna: Daje wsparcie naturalnemu systemowi oddymiania grawitacyjnego. W takim przypadku wykorzystuje się wentylatory sterowane przez system oddymiania, które przetłaczają gazy pożarowe. Napęd elektryczny zwiększa szybkość reakcji systemu.
• Systemy kontroli dymu i ciepła: Działanie tych systemów skupia się na utrzymaniu dymu w wyznaczonych obszarach, pomiędzy źródłem ognia a miejscem jego usuwania. Pozwala to na kontrolę zagrożenia, a jednocześnie ułatwia służbom ratowniczym dostęp do miejsc objętych pożarem. Systemy te dzielimy na wentylację strumieniową i systemy cross ventilation.
• Oczyszczanie z dymu: Głównym celem jest usuwanie dymu, a także mieszanie go z napływającym powietrzem kompensacyjnym. Działanie to ma na celu obniżenie temperatury, przy jednoczesnej redukcji toksyczności gazów lotnych. Oczyszczanie z dymu podzielić możemy na wentylację mechaniczną, strumieniową oraz system cross ventilation.
• Systemy zabezpieczające drogi ewakuacji: To systemy oddymiające i zapobiegające zadymieniu, których głównym celem jest zapobieganie zadymieniu.

Wariant grawitacyjny sprawdzi się w prostych układach przestrzennych, natomiast w bardziej złożonych strukturach architektonicznych konieczne może być zastosowanie mechanicznego wspomagania w postaci wentylatorów oddymiających.

Wymogi Prawne i Normy

Kiedy decydujemy się na instalację systemów oddymiania, konieczne jest przestrzeganie rygorystycznych norm i przepisów prawnych. W Polsce należy zwrócić szczególną uwagę na przepisy zawarte w Prawie budowlanym oraz normy opracowane przez Polski Komitet Normalizacyjny. W szczególności istotne są normy związane z oceną odporności pożarowej budynków i systemów bezpieczeństwa pożarowego.

Obowiązek zadbania o sprawne wyprowadzenie wszystkich użytkowników z budynku wynika z Rozporządzenia Ministra Infrastruktury w sprawie warunków technicznych, jakim powinny odpowiadać budynki i ich usytuowanie, Rozporządzenia Ministra Spraw Wewnętrznych i Administracji w sprawie ochrony przeciwpożarowej budynków, innych obiektów budowlanych i terenów, jak też Ustawy o ochronie przeciwpożarowej.

Obowiązkowość Instalacji

Przepisy nakazują zainstalowanie systemu oddymiania w obiektach:

• niskich ze strefą pożarową ZL II,
• średniowysokich ze strefą pożarową ZL I, ZL II, ZL III lub ZL V,
• średniowysokich lub niskich ze strefą pożarową PM, mającą gęstość obciążenia ogniowego większą niż 500 MJ/m² albo zawierającą pomieszczenie zagrożone wybuchem.

Urządzenia tego rodzaju powinny się też znaleźć w budynkach mieszkalnych, jeżeli przekroczona zostanie maksymalna długość dojścia ewakuacyjnego.

Wymagania Techniczne dla Elementów Systemu

• Przewody wentylacyjne i klimatyzacyjne w miejscu przejścia przez elementy oddzielenia przeciwpożarowego powinny być wyposażone w przeciwpożarowe klapy odcinające o klasie odporności ogniowej równej klasie odporności ogniowej elementu oddzielenia przeciwpożarowego z uwagi na szczelność ogniową, izolacyjność ogniową i dymoszczelność (E I S).
• Przewody wentylacyjne i klimatyzacyjne samodzielne lub obudowane, prowadzone przez strefę pożarową, której nie obsługują, powinny mieć klasę odporności ogniowej wymaganą dla elementów oddzielenia przeciwpożarowego tych stref pożarowych z uwagi na szczelność ogniową, izolacyjność ogniową i dymoszczelność (E I S) lub powinny być wyposażone w przeciwpożarowe klapy odcinające.
• Przewody obsługujące jedną strefę pożarową powinny mieć co najmniej klasę odporności ogniowej E600S, co najmniej taką samą jak klasa odporności ogniowej stropu.
• Klapy odcinające obsługujące jedną strefę pożarową powinny być uruchamiane automatycznie oraz mieć co najmniej klasę odporności ogniowej E600S AA, co najmniej taką jak klasa odporności ogniowej stropu.
• Wszystkie powyższe elementy instalacji oddymiania powinny spełniać normę PN-EN 1351-4:2008 Klasyfikacja ogniowa wyrobów budowlanych i elementów budynków. Część 4: Klasyfikacja na podstawie wyników badań odporności ogniowej systemów kontroli rozprzestrzeniania się dymu.
• Instalacja wentylacji oddymiającej powinna usuwać dym z intensywnością zapewniającą, że w czasie potrzebnym do ewakuacji ludzi na chronionych przejściach i drogach ewakuacyjnych nie wystąpi zadymienie lub temperatura uniemożliwiająca bezpieczną ewakuację.
• Zgodnie z Rozporządzeniem Ministra Infrastruktury z dnia 12 kwietnia 2002 r., urządzenia oddymiające powinny być również zastosowane w klatkach schodowych (obudowanych i zamykanych drzwiami o klasie odporności ogniowej co najmniej EI 30), wejścia do których mają stanowić koniec dojścia ewakuacyjnego, dotyczy to także budynków mieszkalnych wielorodzinnych (ZL IV).

Wymagania dla Garaży

W garażach zamkniętych obejmujących więcej niż dwie kondygnacje podziemne lub znajdujących się poniżej drugiej kondygnacji podziemnej należy stosować stałe samoczynne urządzenia gaśnicze wodne. W przypadku strefy pożarowej garażu obejmującej więcej niż dwie kondygnacje, wyjścia ewakuacyjne należy zapewnić na poziomie każdej kondygnacji. Wymagane są co najmniej dwa wyjścia ewakuacyjne ze strefy garażu, która ma więcej niż 25 stanowisk postojowych i nie jest wyposażona w instalację wentylacji oddymiającej lub ma powierzchnię przekraczającą 1500 m².

Kluczowe Elementy Systemu Oddymiania

Typowy system oddymiania składa się z szeregu specjalistycznych komponentów, które współpracują ze sobą, aby zapewnić skuteczną ochronę przeciwpożarową.

Klapy Oddymiające i Klapy Odcinające Przeciwpożarowe

• Klapa odcinająca wentylacji pożarowej (klapa oddymiająca): Jest elementem systemu oddymiającego, którego głównym zadaniem jest usuwanie dymu na zewnątrz obiektu. Klapy oddymiające montuje się w elementach obiektów budowlanych (ściana, strop itd.).
• Klapy odcinające przeciwpożarowe: Ograniczają rozprzestrzenianie się zadymienia, ognia i gorącego powietrza w systemach wentylacji i klimatyzacji.
• Przeciwpożarowe zawory odcinające: Montowane są na zakończeniach instalacji wentylacji ogólnej (bytowej) oraz w miejscach przechodzenia instalacji wentylacyjnej przez przegrody budowlane. Oddzielają one strefy zagrożone pożarem od pozostałych części budynku. Większość firm produkujących zawory przeciwpożarowe za temperaturę graniczną przyjmuje 72°C. Gdy temperatura powietrza przepływającego przez zawór przekroczy tę wartość, wkładka topikowa powoduje zwolnienie sprężyny, a tym samym szczelne zamknięcie zaworu.

Przewody Wentylacyjne i Ich Wykonanie

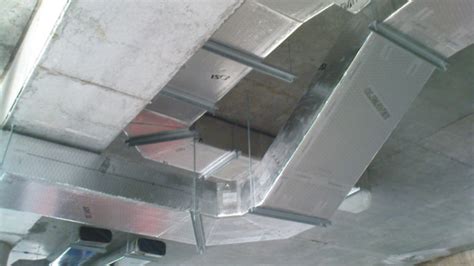

Przewody oddymiające są najczęściej wykonywane z blachy stalowej o przekroju prostokątnym i okrągłym. Ze względu na rozszerzalność stali pod wpływem wysokich temperatur, co może prowadzić do utraty szczelności kanałów, do stali dodawane są odpowiednie komponenty, a w instalacji oddymiającej stosowane są kompensatory i elastyczne wstawki. Ich głównym zadaniem jest niwelowanie wydłużenia przewodu powstałego pod wpływem wysokiej temperatury podczas pożaru. Istotne jest również połączenie kanałów, wykonane z materiałów odpornych na wysoką temperaturę. Elementem instalacji wentylacyjnych mogą być również tłumiki akustyczne, które muszą posiadać materiał absorbujący dźwięk odporny na wysokie temperatury, jeśli pełnią jednocześnie rolę instalacji oddymiającej.

Gdzie Stosuje Się Systemy Wentylacji Oddymiającej?

Nowoczesne systemy oddymiające znajdują zastosowanie w wielu typach budynków, szczególnie tam, gdzie istnieje ryzyko szybkiego rozprzestrzeniania się dymu. W takich budynkach systemy oddymiania pozwalają utrzymać drogi ewakuacyjne wolne od dymu przez odpowiednio długi czas.

Oddymianie musi zostać wykonane w:

• budynkach mieszkalnych,
• biurach,
• obiektach noclegowych (hotele),
• restauracjach,
• lokalach usługowych.

Bardzo ważne jest wykonanie wentylacji oddymiającej w dużych budynkach, takich jak:

• galerie handlowe,
• obiekty sportowe,
• biurowce.

Stosuje się je także w halach produkcyjnych i magazynowych, które są szczególnie zagrożone pożarem. Często w zakładach produkcyjnych substancje spalają się dużo szybciej niż w innych miejscach, co związane jest z produktami wykorzystywanymi w procesie wytwarzania, czy obecnością produktów i półproduktów przechowywanych w tych obiektach.

Konserwacja i Serwis Systemów Oddymiania

Sam montaż systemu oddymiania to dopiero początek. Równie ważna jest jego systematyczna kontrola i konserwacja. Każdy zarządca budynku ma prawny obowiązek konserwacji systemów przeciwpożarowych. Odpowiedzialność za prawidłową instalację, a następnie serwis systemów oddymiania leży po stronie zarządcy budynku.

Konserwacja systemów ochrony przeciwpożarowej powinna odbywać się tak często, jak wskazują producenci, jednak nie rzadziej niż raz w roku. Większość producentów wymaga przeglądów 2 razy w roku (co 6 miesięcy). Regularna konserwacja i kontrola systemu zapewniają jego niezawodne działanie w sytuacjach awaryjnych.

Przeglądy i konserwacje systemów ochrony przeciwpożarowej mogą być wykonywane wyłącznie przez osoby właściwie przeszkolone. Fachowcy powinni posiadać umiejętności i pozwolenia wymagane do kontroli, obsługi technicznej oraz ewentualnej naprawy danego systemu. CEN/TS 54-14:2004 opisuje wytyczne odnośnie do planowania, projektowania, instalowania, odbioru, eksploatacji oraz konserwacji systemów sygnalizacji pożarowej, podkreślając konieczność posiadania odpowiednich kompetencji, doświadczenia i kwalifikacji przez osoby wykonujące te prace.

W praktyce oznacza to konieczność wykonywania przeglądów technicznych, testów działania siłowników, czujek, klap dymowych oraz całej instalacji sterującej. W przypadku systemów mechanicznych kluczowa jest również sprawność wentylatorów i układów zasilających, które muszą działać także przy zaniku napięcia zasilającego budynek. Dla właścicieli i zarządców budynków oznacza to obowiązek dokumentowania przeprowadzanych przeglądów i testów.

Podsumowanie Korzyści

Instalacja systemów oddymiania jest nieodzownym elementem bezpieczeństwa w budynkach, który przynosi szereg korzyści. Po pierwsze, umożliwiają one szybkie i bezpieczne usunięcie dymu i szkodliwych gazów z budynku, zwiększając szanse na przeprowadzenie udanej ewakuacji. Po drugie, profesjonalnie zainstalowany system oddymiania współdziała z innymi systemami przeciwpożarowymi, co gwarantuje kompleksowe podejście do ochrony obiektu. Ostatecznie, inwestycja w system oddymiania przynosi wymierne korzyści zarówno w kontekście ochrony życia i zdrowia użytkowników budynku, jak i zabezpieczenia mienia. Profesjonalne podejście do instalacji oraz serwisowania tych systemów gwarantuje ich sprawne działanie w sytuacji zagrożenia.
