Adaptacja węża strażackiego do użytku z domowym systemem nawadniania lub wężem ogrodowym o typowej średnicy 1/2 cala wymaga zastosowania odpowiednich złączek redukcyjnych. Proces ten polega na połączeniu różnych standardów złączy, tak aby duży przepływ wody z węża strażackiego mógł być efektywnie wykorzystany w mniejszych systemach. Zrozumienie specyfiki poszczególnych systemów złączy jest kluczowe dla prawidłowego doboru i montażu adapterów.
Zrozumienie systemów połączeń
W celu skutecznego połączenia węża strażackiego z wężem ogrodowym, konieczne jest poznanie charakterystyki obu typów złączy. Węże strażackie wykorzystują zazwyczaj system Storz, natomiast węże ogrodowe często posługują się systemem GEKA lub standardowymi szybkozłączami.
System Storz (złącza strażackie)
System "Storz" to system złączy, który został wymyślony przez Carla Augusta Guido Storza w 1882 roku i opatentowany w 1893 roku. W Polsce jest on powszechnie znany jako złącza strażackie lub hydrantowe. Charakteryzuje się on unikalną, symetryczną konstrukcją, która eliminuje potrzebę posiadania oddzielnych części męskich i żeńskich. Rozmiar złącza definiuje się głównie przez rozstaw zaczepów, a do ich zamykania stosuje się klucze hakowe dostępne w różnych rozmiarach.
System zyskał popularność jako doskonała alternatywa dla tradycyjnych połączeń gwintowanych, oferując szybkie i szczelne łączenie, co jest niezwykle przydatne w pożarnictwie oraz różnych dziedzinach przemysłu. Złącza te są przystosowane do pracy zarówno z ciśnieniem, jak i podciśnieniem, do wartości do 16 bar. Umożliwiają one przesyłanie różnorodnych mediów, zarówno płynnych, jak i sypkich, znajdując zastosowanie w cysternach do transportu substancji takich jak ciecze ropopochodne, kwasy, woda, fekalia, chemikalia czy materiały cierne.
System GEKA (złącza ogrodowe i przemysłowe)
System złączy kłowych GEKA opiera się również na symetrycznych, identycznych częściach, w związku z czym nie ma rozróżnienia na części żeńskie (gniazda) i męskie (wtykowe). Gwarantuje to możliwość łączenia ze sobą dowolnych końców przewodów wyposażonych w te złącza. Oryginalne złącza kłowe GEKA® o rozstawie kłów 40 mm, to system, który został opatentowany przez firmę KARASTO Armaturenfabrik Oehler GmbH w 1932 roku, a nazwa własna "GEKA" jest zastrzeżona tylko dla produktów tego producenta. Tylko stosowanie oryginalnych złączy daje gwarancję jakości wykonania oraz poprawności parametrów technicznych zagwarantowanych przez producenta. Łączenie oryginalnych złączy z odpowiednikami nieznanych producentów nie daje gwarancji prawidłowej pracy połączeń.
Adaptery do połączenia węża strażackiego z ogrodowym
Kluczem do połączenia węża strażackiego ze standardowym wężem ogrodowym są specjalne adaptery, które umożliwiają przejście z systemu Storz na system kompatybilny z wężem ogrodowym, często GEKA lub inne popularne złącza.
Funkcjonalność i zastosowanie adapterów

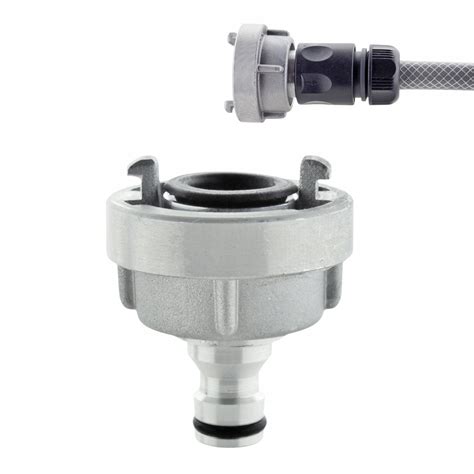

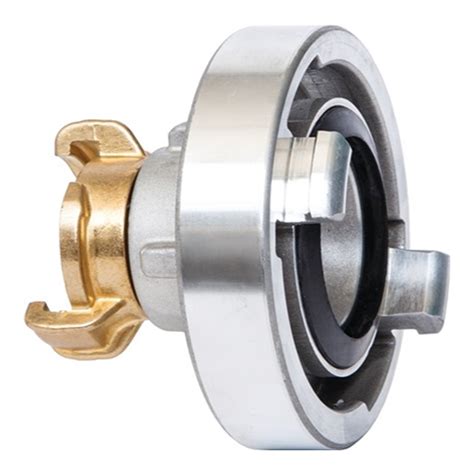

Adaptery te posiadają po jednej stronie złącza w systemie Storz, a po drugiej w systemie GEKA (lub innym odpowiednim do węży ogrodowych). Służą do adaptacji przewodów, urządzeń i instalacji przesyłowych wyposażonych w złącza Storz, o różnej wielkości, lub GEKA. Dzięki nim można adaptować przemysłowe cysterny, pojemniki i zbiorniki na wodę do podłączenia węży ogrodowych. Adaptery zdadzą egzamin również wszędzie tam, gdzie mamy do czynienia z przejściem z systemów przemysłowej dystrybucji wody na ogrodowe systemy nawadniania.
Materiały wykonania adapterów
Łącznik redukcyjny umożliwiający połączenie węży tłoczonych o różnych średnicach wewnętrznych. Rozwiązanie stosowane w instalacjach przemysłowych, systemach podlewania oraz zastosowaniach technicznych wymagających adaptacji średnic.
Adaptery i złącza mogą być wykonane z różnych materiałów, które zapewniają trwałość i odporność na warunki pracy:
- Stopy aluminium: Stop aluminium AK 11 charakteryzuje się dobrą odpornością na korozję oraz korzystnym stosunkiem wytrzymałości do masy. Stop AK 11 zawiera krzem jako główny składnik stopowy, co zapewnia odpowiednią twardość i odporność mechaniczną przy zachowaniu niewielkiej wagi. Stopy aluminium, poza glinem, zawierają cynk, miedź, krzem, mangan i wiele innych metali. Charakteryzują się dużą wytrzymałością i twardością oraz niską wagą. Dzięki odporności na korozję i małej gęstości, używa się tego materiału do wyrobu złączy niskociśnieniowych wszędzie tam, gdzie istotna jest niska waga produktu, czyli np. w systemach hydraulicznych, w przemyśle samochodowym, lotniczym, w automatyce i cybernetyce. Dzięki zastosowaniu techniki zwanej anodowaniem, zwiększa się odporność stopu na zużycie czy przetarcie.
- Mosiądz: Mosiądz to jeden z najczęściej stosowanych w przemyśle stopów metali kolorowych. Składa się przede wszystkim z miedzi i do 40% cynku. Dodatkowo w skład stopu wchodzą domieszki metali takich jak cyna, mangan, żelazo, aluminium, chrom czy krzem, których obecność procentowa decyduje o właściwościach stopu. Dzięki jego właściwościom fizycznym, stop ten jest jednocześnie stosunkowo wytrzymały i twardy, a jednocześnie dzięki właściwościom zawartego cynku, doskonale nadaje się do wykonywania precyzyjnych odlewów. Złącza wykonane z tego materiału znajdują zastosowanie zwłaszcza przy przesyle niskociśnieniowym w niskich temperaturach.
Wybór odpowiedniego adaptera
Sprawdzanie kompatybilności i rozmiarów
Przed zakupem należy zweryfikować średnicę wewnętrzną posiadanych węży. Oznaczenia calowe (np. 1", 2") odnoszą się do średnicy wewnętrznej przewodu. W przypadku węży metrycznych należy przeliczyć wymiary: 1 cal ≈ 25 mm, 2 cale ≈ 50 mm. Redukcja wymaga użycia odpowiednich opasek zaciskowych dostosowanych do średnicy zewnętrznej węża. Adaptery Storz-GEKA są projektowane tak, aby zapewnić kompatybilność z większością standardowych systemów hydraulicznych o wymienionych średnicach, umożliwiając przejście na mniejsze złącza ogrodowe 1/2 cala.
Montaż i konserwacja
Przy montażu redukcji należy upewnić się, że wąż jest nasunięty na całą długość tulei łącznika. Połączenie zabezpiecza się opaskami zaciskowymi o odpowiedniej szerokości, dostosowanej do średnicy węża. Moment dokręcenia opaski powinien zapewnić szczelność bez nadmiernego ściskania materiału węża.
Redukcje aluminiowe należy okresowo sprawdzać pod kątem śladów korozji, szczególnie w miejscach styku z metalowymi opaskami. W przypadku pracy w środowisku wilgotnym zaleca się stosowanie ochrony antykorozyjnej lub opasek ze stali nierdzewnej.
