Kable przeciwpożarowe: zastosowanie i kluczowe cechy

W obiektach przemysłowych o podwyższonym ryzyku pożarowym, a także w innych budynkach, gdzie bezpieczeństwo jest priorytetem, stosuje się szereg rozwiązań mających na celu ograniczenie rozprzestrzeniania się ognia i zapewnienie prawidłowego funkcjonowania krytycznych systemów w warunkach awaryjnych. Do tych rozwiązań zaliczamy materiały niepalne, drzwi, okna i ściany ognioodporne, a także instalacje przeciwpożarowe, takie jak systemy alarmowe, gaśnicze i oddymiania.

Kluczowe znaczenie w kontekście ochrony przeciwpożarowej ma również odpowiedni dobór okablowania. Źle dobrane kable mogą nie tylko przyczyniać się do szybszego rozprzestrzeniania się ognia, działając niczym „lont”, ale również szybciej ulec uszkodzeniu pod wpływem wysokiej temperatury. W obu przypadkach może to prowadzić do przerwania zasilania lub transmisji sygnału, co w sytuacjach kryzysowych jest niedopuszczalne.

Kable ognioodporne zostały zaprojektowane tak, aby w trakcie pożaru zachować swoją integralność mechaniczną i elektryczną. Dzięki temu umożliwiają nieprzerwaną pracę istotnych systemów bezpieczeństwa, takich jak oświetlenie awaryjne, systemy sygnalizacji pożaru, systemy nagłośnieniowe i systemy oddymiania, nawet w ekstremalnych warunkach. Zapewniają one ciągłość działania tych systemów przez określony czas bezpośredniego narażenia na ogień, zazwyczaj od 30 do 180 minut, w zależności od zastosowania i wymagań normatywnych.

Normy i klasyfikacje kabli ognioodpornych

Firmy oferujące kable ognioodporne muszą przestrzegać szeregu regulacji i norm, które precyzyjnie określają ich właściwości w warunkach pożarowych. Wszystkie kable wprowadzane na rynek Unii Europejskiej muszą zostać przebadane pod kątem reakcji na ogień zgodnie z Rozporządzeniem Parlamentu Europejskiego i Rady Unii Europejskiej nr 305/2011 (tzw. CPR).

Szczegółowe metody badania odporności ogniowej kabli i kryteria, które muszą spełnić, zawiera norma PN-EN IEC 60331. Norma ta dotyczy kabli, które muszą zachować integralność obwodu elektrycznego przez określony czas podczas pożaru.

Dostępne normy definiują różne klasy odporności ogniowej kabli, w zależności od czasu, przez jaki muszą zachować pełną funkcjonalność. Najczęściej spotykane wartości to 30, 60, 90 i 120 minut ciągłej pracy w temperaturze sięgającej nawet 830-1000°C. Najwyższy poziom ochrony zapewniają kable oznaczone symbolem FE180 (zgodnie z normą IEC 60331), które gwarantują zachowanie integralności obwodu elektrycznego przez 3 godziny w wysokiej temperaturze.

Podstawowa klasyfikacja kabli dzieli je na kategorie od A1 (całkowicie niepalne) do F (łatwo zapalne). Dodatkowo, kable charakteryzuje się pod kątem poziomu dymienia, wyróżniając klasy s1, s2 i s3, które oznaczają odpowiednio niską, średnią i wysoką emisję dymu.

Budowa i materiały kabli ognioodpornych

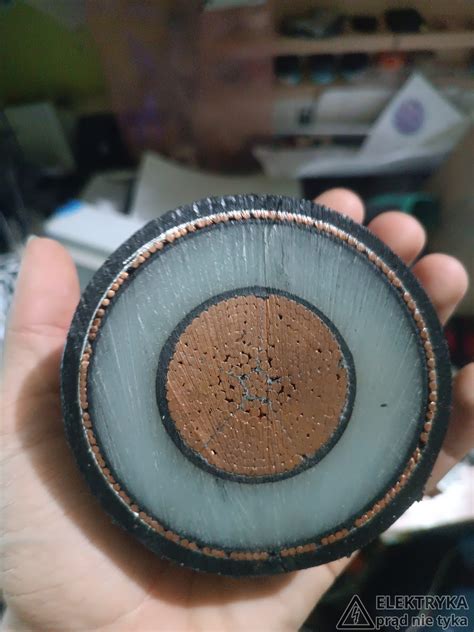

Kluczowym elementem konstrukcyjnym kabli ognioodpornych, decydującym o ich odporności na ogień i wysoką temperaturę, jest izolacja zewnętrzna. To zastosowane materiały w największym stopniu wpływają na to, czy kabel będzie podtrzymywać ogień, czy też przyczyni się do jego samogaśnięcia. Istotne są również budowa kabla i sposób zainstalowania warstwy izolacyjnej.

Warstwę izolacyjną kabli ognioodpornych najczęściej wykonuje się z różnego rodzaju mieszanek polimerów i ognioodpornych dodatków. Jednym z najczęściej stosowanych materiałów jest polichlorek winylu (PVC) wzbogacony o wodorotlenek magnezu lub glinu. Popularnymi materiałami są również guma silikonowa lub mika w postaci elastycznej taśmy, którą owija się żyły przewodów przed nałożeniem zewnętrznej powłoki izolacyjnej.

Materiały te pod wpływem wysokiej temperatury ceramizują się, tworząc twardą i nieprzewodzącą warstwę ceramiczną na powierzchni przewodu. Dzięki niej, nawet jeśli warstwa zewnętrzna kabla ulegnie stopieniu, żyła pozostaje chroniona, co zapobiega zwarciom.

Wysokiej klasy kable ognioodporne potrafią utrzymać integralność izolacji nawet przez ponad 180 minut w temperaturze około 750°C i wyższej. Ich zdolność do przewodzenia prądu utrzymuje się często nawet przez 90 minut.

Kable bezhalogenowe - bezpieczeństwo i ekologia

Szczególną kategorią kabli ognioodpornych są kable bezhalogenowe. W ich izolacjach i powłokach zewnętrznych nie stosuje się halogenków, czyli związków chemicznych zawierających pierwiastki takie jak chlor, brom, fluor czy jod. Dzięki temu podczas spalania nie emitują one toksycznych i korozyjnych gazów, które mogłyby zagrażać zdrowiu ludzi oraz powodować uszkodzenia sprzętu elektronicznego.

Izolacje kabli bezhalogenowych wykonuje się z polimerów opartych na czystych węglowodorach, takich jak polietylen czy polipropylen. Materiały te ograniczają dostęp tlenu do płomienia, co skutecznie tłumi rozwój ognia.

Zastosowania kabli przeciwpożarowych

Kable przeciwpożarowe są niezbędne w budynkach i obiektach, gdzie bezpieczeństwo pożarowe jest priorytetem. Ich właściwości pozwalają na zachowanie ciągłości działania najważniejszych systemów podczas pożaru, co zwiększa ochronę życia i mienia.

Główne obszary zastosowań kabli przeciwpożarowych obejmują:

• Obwody oświetleniowe do zastosowań w oświetleniu awaryjnym w budynkach komercyjnych, publicznych i szpitalnych.
• Obwody systemów alarmów przeciwpożarowych i systemów wykrywania w obiektach użyteczności publicznej.
• Instalacje systemów ewakuacji głosowej i nagłośnienia.
• Systemy kontroli i usuwania dymu.
• Instalacje elektryczne dla generatorów awaryjnych i systemów dystrybucji energii.
• Systemy ochrony przeciwpożarowej, obejmujące pompy tryskaczowe i panele elewacyjne.
• Oświetlenie i oznakowanie dróg ewakuacyjnych w systemach podziemnych i transportowych.
• Zapewnienie dostępu pożarowego do kluczowych paneli sterowania procesami w zakładach petrochemicznych i przemysłowych.
• Systemy bezpieczeństwa i kontroli dostępu, które muszą być ognioodporne.
• Systemy komunikacyjne, z których mogą korzystać służby ratownicze.

Kluczowe cechy i specyfikacje kabla przeciwpożarowego

Kable przeciwpożarowe charakteryzują się specyficzną budową, która zapewnia im odporność na ekstremalne warunki:

• Przewodnik: Miedź elektrolityczna goła/miedź cynowana.
• Ognioodporna bariera cieplna: Taśma termoizolacyjna z miki szklanej.
• Izolacja: XLPE / Silikon.
• Ekranizacja: Al-Myler / Oplot metalowy.
• Osłona wewnętrzna/zewnętrzna: Bezhalogenowy polimer o niskiej emisji dymu.
• Pancerz: Zgodność z normami takimi jak IEC 60331, IEC 60332, IEC 60754, BS6387, EN 50290-2-27, BS 7655, BS 7629-1.

Kable te są poddawane rygorystycznym testom, które potwierdzają ich zdolność do zachowania integralności elektrycznej w kontakcie z płomieniem przez określony czas. Przykładem takich testów są:

• Test rozprzestrzeniania płomienia: Wiązka kabli ułożonych pionowo powinna wykazywać samogasnące właściwości po ustaniu działania źródła ognia.
• Test integralności obwodu: Kabel poddany działaniu ognia o temperaturze 750°C przez 180 minut, przy jednoczesnym podaniu napięcia znamionowego, musi utrzymać ciągłość obwodu.
• Test dymienia: Pomiar ilości wydzielanego dymu podczas spalania kabla.
• Test materiałów niemetalicznych: Spalanie próbek w piecu rurowym i analiza powstałych gazów.

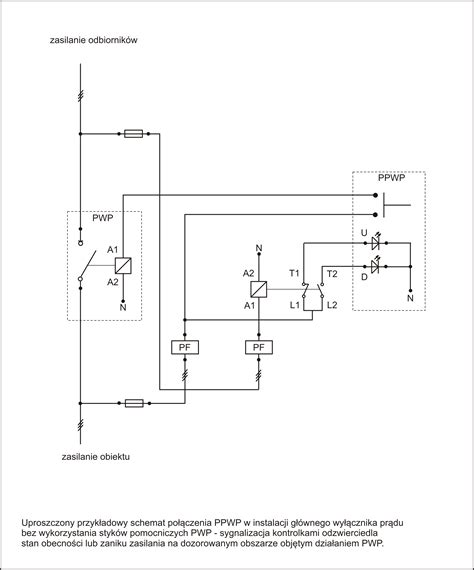

Instalacja kabli przeciwpożarowych

Prawidłowa instalacja kabli przeciwpożarowych jest kluczowa dla zachowania ich właściwości ochronnych. Należy uwzględnić:

• Minimalny promień gięcia (zazwyczaj 6-8 razy większy od średnicy kabla).
• Użycie ognioodpornych/podtrzymujących kable elementów mocujących.
• Odpowiednie oddzielenie od innych kabli.
• Zastosowanie ognioodpornych zakończeń, uwzględniających czas działania kabla.
• Kwalifikowaną instalację zgodną z obowiązującymi przepisami.

Dobór konkretnego rodzaju kabla oraz systemu ochrony przeciwpożarowej powinien być poprzedzony szczegółową analizą techniczno-ekonomiczną, mającą na celu znalezienie optymalnego rozwiązania dla danego obiektu.
